| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

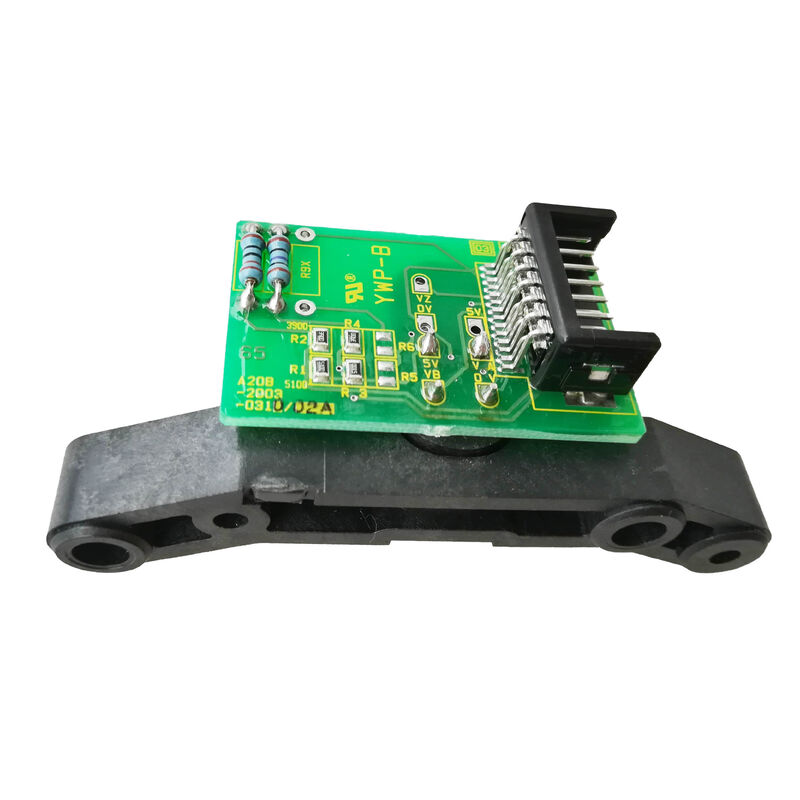

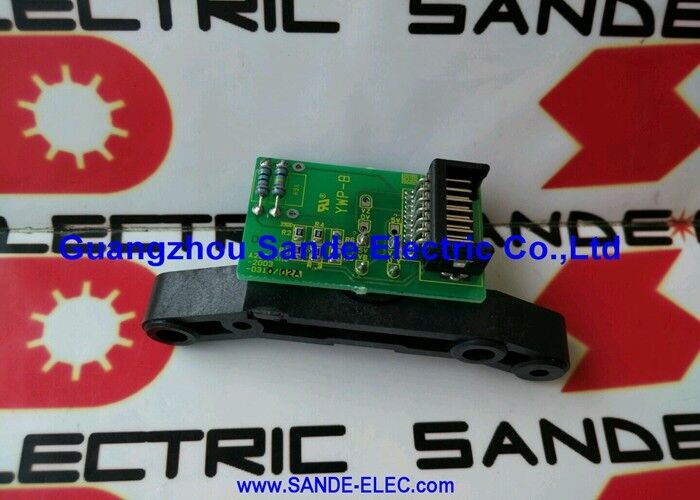

| หมายเลขรุ่น | A20B-2003-0310 |
The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:
การควบคุมความเร็วของสปินด์:การนับจังหวะความเร็วแบบต่อเนื่องจะให้ความเร็วของสปินด์ที่จริง ตัวขยายสปินด์จะเปรียบเทียบกับความเร็วที่ใช้ CNC ทุกๆ มิลลิวินาทีการปรับกระแสของมอเตอร์เพื่อรักษาความเร็วที่วางโปรแกรมภายใต้ภาระการตัดที่แตกต่างกัน.
การตั้งทิศทางของสปินด์:CNC สั่งหมุนหมุนไปยังตําแหน่งมุมเฉพาะก่อนการเปลี่ยนเครื่องมือเครื่องขยายเสียงนับขั้นตอน Encoder จากอ้างอิงนี้เพื่อไปถึงและถือตําแหน่งทิศทาง.
การดึงกระแทกที่แข็ง:การดึงกระชับที่แข็งแกร่งต้องการการสมองแบบถูกต้องแบบล็อคเฟสระหว่างการหมุนของสปินด์และอัตราการให้อาหารในแกน Z The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.
| ปริมาตร | มูลค่า |
|---|---|
| หน่วยเจ้าภาพ | A860-2100-V001 |
| หน้าที่ | การปรับสัญลักษณ์เซ็นเซอร์ MI/MIZ |
| เครื่องยนต์สปินด์ | ซีรี่ย์อัลฟ่าและอัลฟ่า-i |
| ผลิต | อัมพวาสความเร็ว อัมพวาส I (ดัชนี) โฟส Z |
| การใช้งาน | การควบคุมความเร็ว การตั้งทิศทาง การดึงแรง |
A20B-2003-0310 ที่ล้มเหลว ทําให้การตอบสนองของสปินด์สับสน:
SP เตือน 07 (ความผิดพลาดการตอบสนองความเร็ว)เครื่องเสริมเสียงสปินเดลตรวจจับสัญญาณการตอบสนองความเร็วไม่มีหรือไม่น่าเชื่อถือ เครื่องเตือนนี้จะออกเมื่อสปินเดลได้รับคําสั่งให้ทํางาน
ความล้มเหลวในการตั้งทิศทาง:อัมพวาสดวงศ์ชะแนนหายไปหรือเสียหาย สปินด์ลหมุนไปตลอดไปเพื่อค้นหาอ้างอิงการทิศทาง เครื่อง CNC สร้างเวลาหยุดการทิศทาง
ความผิดพลาดการแตะแข็ง:การปรับสynchronousness ช่วงบุก หน่วยการปรับสynchronousness ช่วงบุก
ระเบิดระยะสั้นที่เกี่ยวข้องกับอุณหภูมิ:PCB อาจทํางานได้อย่างถูกต้องเมื่อเริ่มต้นเย็น แต่ล้มเหลวเมื่อบริเวณของมอเตอร์สปินด์ร้อนขึ้น
การวินิจฉัยระวัง SP-07ศูนย์แปรรูปผลิต SP-07 เมื่อจุดเริ่มต้นของหมุน. การล่อมอเตอร์, สายเคเบิล, และข้อมูลการตอบสนองของเครื่องขยายเสียงทั้งหมดทดสอบถูกต้อง. หน่วยรับ A860-2100-V001 ได้รับการระบุการเปลี่ยน PCB A20B-2003-0310 ภายใน ทําให้สัญญาณเตือนหาย.
ความผิดพลาดการตั้งทิศทางบน CNC lathe:ศูนย์หมุนล้มเหลว การเปลี่ยนเครื่องมือ หมุนไม่สามารถตั้งทิศทาง ไอนัมพ์ I จากหน่วยรับหายไป การเปลี่ยน A20B-2003-0310 กลับอัตราการตั้งทิศทาง
Q1: A20B-2003-0310 เป็นหน่วย A860-2100-V001 ทั้งหมด หรือแค่ PCB ภายใน?
A20B-2003-0310 เป็น PCB ภายในหน่วยครบครัน A860-2100-V001 เป็นการประกอบทั้งหมด (บ้าน, อุปกรณ์เซ็นเซอร์, และ PCB)หากกระเป๋าเครื่องจักรกลและองค์ประกอบเซ็นเซอร์ไม่เสียหาย แต่อิเล็กทรอนิกส์ล้มเหลว, A20B-2003-0310 เป็นส่วนสํารองเฉพาะ
Q2: ความแตกต่างระหว่างเซ็นเซอร์ MI และ MIZ คืออะไร?
เครื่องตรวจจับ MI ให้ผลักดันความเร็วและผลักดันตัวอัตราหนึ่ง (I) ต่อการหมุน เพื่ออ้างอิงแนวทางเซ็นเซอร์ MIZ เพิ่มผลิตระยะ Z ราคาความละเอียดสูงกว่าที่ใช้ในแอพพลิเคชั่นที่ต้องการการตั้งตําแหน่งมุมสมบูรณ์แบบที่แม่นยํากว่าหน่วยรับสัญญาณ A860-2100-V001 ให้บริการทั้งคู่; PCB A20B-2003-0310 จัดการสัญญาณทั้งคู่
Q3: A20B-2003-0310 ทํางานกับทั้ง Alfa และ Alpha-i มอเตอร์สปินด์ไหม?
ใช่. คําอธิบายผู้ใช้ยืนยันอย่างชัดเจนว่า: " FOR ALPHA & ALPHA-I SPINDLE MOTOR". ทั้งสองรุ่นของมอเตอร์สปินเดลใช้หน่วยรับ A860-2100-V001 กับ PCB A20B-2003-0310 สําหรับการตอบสนอง MI / MIZ.
Q4: A20B-2003-0310 สามารถทดสอบบนเบนจ์ได้นอกหน่วยรับของ?
PCB ต้องการสัญญาณเข้าจากเซ็นเซอร์เพื่อผลิตผลผลิต มันไม่สามารถทดสอบได้อย่างมีสาระได้โดยแยกตัว โดยวิธีการวินิจฉัยที่เชิงปฏิบัติที่สุดคือการแทนที่เปลี่ยนหน่วยรับหรือ PCB ด้วยตัวอย่างที่ทราบกันดีและสังเกตว่าสัญญาณเตือน spindle สะอาดหากสัญญาณเตือนยังคงมีหลังจากการเปลี่ยน ความผิดพลาดอยู่ที่ที่อื่นในโซ่การตอบสนอง (ความสมบูรณ์แบบของเคเบิล สภาพของดิสก์เป้าหมายวงจรการเข้าการตอบสนองของเครื่องเสริมเสียง)
Q5: สภาพของแผ่นเป้าหมายใดที่ควรตรวจสอบพร้อมกับ A20B-2003-0310?
ก่อนที่จะเปลี่ยน PCB เซนเซอร์ ตรวจสอบดิสก์เป้าหมายบนแกนมอเตอร์สปินด์เพื่อดูความเสียหาย การปนเปื้อน (การสะสมน้ํามันหรือเศษโลหะ) หรือช่องว่างอากาศที่ไม่ถูกต้องกับองค์ประกอบของเซนเซอร์ดิสก์เป้าหมายที่ปนเปื้อนหรือเสียหายสามารถผลิตรูปแบบการกระแทกที่ผิดปกติที่เซ็นเซอร์ PCB ไม่สามารถแก้ไขได้. ทําความสะอาดหรือเปลี่ยนแผ่นเป้าหมาย หากพบว่ามีอาการผิดปกติ
