เซ็นเซอร์เอ็นโค้ดเดอร์มอเตอร์สปินเดิล ODM Fanuc A20B-2002-0300

FANUC A20B-2002-0300 | เซ็นเซอร์เอ็นโค้ดเดอร์มอเตอร์สปินเดิลซีรีส์ Alpha — พร้อมขายึด / รีเลย์ออนบอร์ด / อินเทอร์เฟซ Type-B

การป้อนกลับความเร็วสปินเดิลสำหรับระบบไดรฟ์ซีรีส์ Alpha

A20B-2002-0300 คือชุดเซ็นเซอร์เอ็นโค้ดเดอร์มอเตอร์สปินเดิลสำหรับระบบไดรฟ์สปินเดิลซีรีส์ Alpha ของ FANUC ติดตั้งที่ด้านหลังของมอเตอร์สปินเดิล — โดยทั่วไปจะอยู่ใต้พัดลมระบายความร้อน — และสร้างสัญญาณป้อนกลับรอบต่อนาทีของสปินเดิลที่แอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha ต้องการเพื่อควบคุมความเร็วภายใต้ภาระการตัด

เซ็นเซอร์เชื่อมต่อกับขั้วต่อ JY2 บนโมดูลแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha ผ่านอินเทอร์เฟซอนุกรม Type-B ข้อกำหนดอินเทอร์เฟซนี้เฉพาะสำหรับรุ่น Alpha — ไม่สามารถใช้ร่วมกับการป้อนกลับแบบ FSSB ของรุ่นไดรฟ์ Alpha i หรือรุ่นที่ใหม่กว่าได้

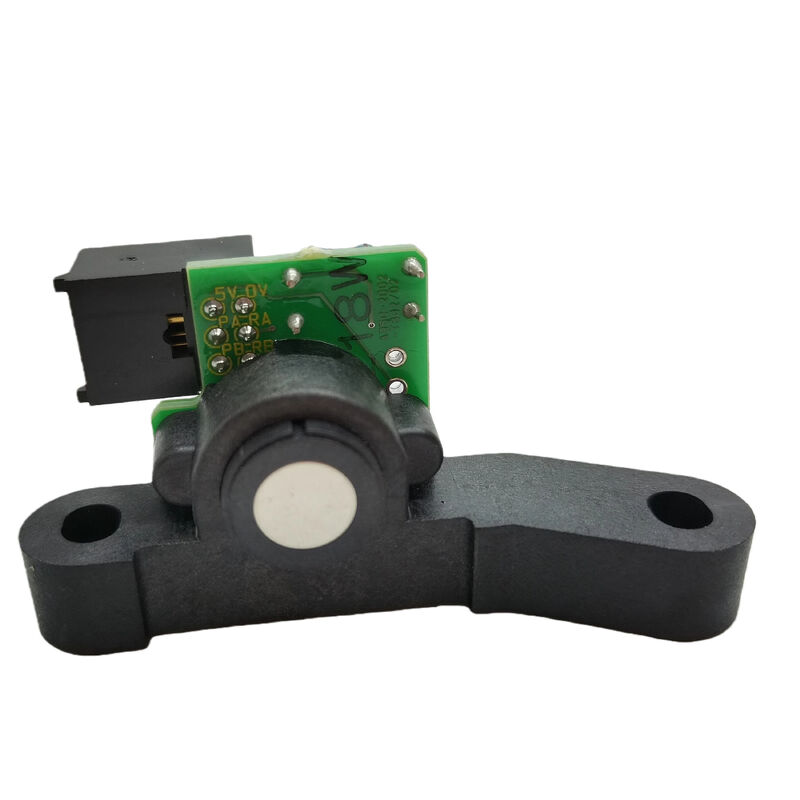

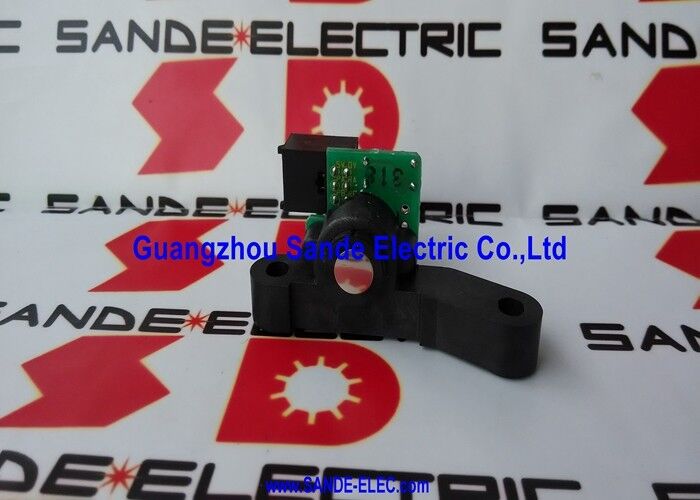

ชุดประกอบมาในรูปแบบหน่วยที่สมบูรณ์: แผงวงจรพิมพ์พร้อมรีเลย์ออนบอร์ดที่ติดตั้งในขายึดซึ่งกำหนดตำแหน่งเซ็นเซอร์ให้มีระยะห่างที่ถูกต้องจากวงแหวนเป้าหมายแม่เหล็กของมอเตอร์สปินเดิล ขายึดกำหนดช่องว่างอากาศระหว่างองค์ประกอบการตรวจจับของแผงวงจรพิมพ์และเป้าหมายที่หมุน การมีช่องว่างอากาศที่ไม่ถูกต้องหลังการติดตั้งจะทำให้เกิดสัญญาณป้อนกลับที่อ่อนหรือไม่ปรากฏ แม้ว่าแผงวงจรพิมพ์จะทำงานปกติก็ตาม ตรวจสอบระยะห่างระหว่างเซ็นเซอร์กับเป้าหมายตามเอกสารบำรุงรักษามอเตอร์สปินเดิลทุกครั้งที่ถอดและติดตั้งชุดประกอบใหม่

มีฮาร์ดแวร์สองเวอร์ชัน — /01A และ /02A ทั้งสองทำหน้าที่เหมือนกัน ระบุเวอร์ชันจากฉลากของยูนิตที่ติดตั้งเมื่อสั่งซื้อ หากต้องการให้ตรงกับเวอร์ชัน

ข้อมูลจำเพาะหลัก

หมายเลขอ้างอิงการเปลี่ยน — A290-0854-V320

รายการอะไหล่หลังการขายของ FANUC ระบุ A290-0854-V320 เป็นการเปลี่ยนที่เกี่ยวข้องสำหรับแอปพลิเคชันป้อนกลับสปินเดิลที่ต้องการ A20B-2002-0300 ก่อนที่จะเปลี่ยนไปใช้หมายเลขอ้างอิงอื่น ให้ยืนยันว่าการติดตั้งทางกล, ประเภทขั้วต่อ และอินเทอร์เฟซสัญญาณ Type-B ตรงกับแอมพลิฟายเออร์และคอนฟิกูเรชันมอเตอร์ที่ติดตั้ง

การวินิจฉัยข้อผิดพลาด — รีเลย์ออนบอร์ด

รีเลย์ออนบอร์ดบน A20B-2002-0300 ให้เอาต์พุตสวิตช์ที่แอมพลิฟายเออร์สปินเดิลใช้สำหรับฟังก์ชันการตรวจจับข้อผิดพลาดและการยืนยันความเร็ว หากสูญเสียการป้อนกลับความเร็วสปินเดิลหรือไม่มีเอาต์พุตรีเลย์ แอมพลิฟายเออร์จะสร้างสัญญาณเตือนสปินเดิล ก่อนที่จะเปลี่ยนแผงวงจรพิมพ์ ให้ตรวจสอบขายึดว่ามีการเคลื่อนออกจากตำแหน่งติดตั้งหรือไม่ และตรวจสอบขั้วต่อ JY2 ว่ามีการกัดกร่อน, คราบสารหล่อเย็น หรือขาหักหรือไม่ ข้อผิดพลาดของขั้วต่อหรือการเคลื่อนที่ของขายึดจะทำให้เกิดอาการเตือนเหมือนกับแผงวงจรพิมพ์ที่เสีย

คำถามที่พบบ่อย

คำถามที่ 1: เซ็นเซอร์เอ็นโค้ดเดอร์สปินเดิลทำหน้าที่อะไรในระบบไดรฟ์?

มันให้การป้อนกลับรอบต่อนาทีของสปินเดิลไปยังแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha ผ่านขั้วต่อ JY2 แอมพลิฟายเออร์ใช้สัญญาณนี้เพื่อรักษาความเร็วสปินเดิลที่สั่งการภายใต้ภาระการตัดที่เปลี่ยนแปลงไป หากไม่มีสัญญาณป้อนกลับที่ถูกต้อง แอมพลิฟายเออร์จะไม่สามารถปิดลูปความเร็วและจะสร้างสัญญาณเตือนสปินเดิล

คำถามที่ 2: ความเร็วสปินเดิลดูปกติ แต่การเปลี่ยนเครื่องมือล้มเหลวพร้อมสัญญาณเตือนการวางแนว A20B-2002-0300 อาจเป็นสาเหตุได้หรือไม่?

ใช่ หากมีการป้อนกลับความเร็ว แต่ไม่มีสัญญาณอ้างอิง Z-pulse (พัลส์อ้างอิงการวางแนวหนึ่งรอบต่อการหมุน) หรือสัญญาณไม่ต่อเนื่อง สปินเดิลสามารถทำงานที่ความเร็วที่สั่งการได้ แต่ไม่สามารถวางแนวเพื่อเปลี่ยนเครื่องมือได้ ตรวจสอบขายึดว่ามีการเคลื่อนที่หรือไม่ — ตำแหน่งเซ็นเซอร์ที่เคลื่อนที่อาจทำให้สัญญาณ Z-pulse อ่อนลงโดยไม่ทำให้การป้อนกลับความเร็วหยุดทำงานโดยสิ้นเชิง ตรวจสอบขั้วต่อ JY2 ก่อนเปลี่ยนแผงวงจรพิมพ์

คำถามที่ 3: เวอร์ชัน /01A และ /02A สามารถใช้แทนกันได้หรือไม่?

ทั้งสองเวอร์ชันทำหน้าที่เหมือนกัน การเปลี่ยนแปลงฮาร์ดแวร์เล็กน้อยระหว่างเวอร์ชันยังคงอินเทอร์เฟซทางไฟฟ้าและข้อกำหนดการติดตั้งเหมือนเดิม ในกรณีส่วนใหญ่สามารถใช้แทนกันได้ ตรวจสอบจากฉลากของยูนิตที่ติดตั้งและระบุเวอร์ชันเมื่อสั่งซื้อ หากต้องการให้ตรงกับเวอร์ชันที่แน่นอน

คำถามที่ 4: หลังจากเปลี่ยน A20B-2002-0300 ตำแหน่งหยุดการวางแนวสปินเดิลจะผิดพลาดเล็กน้อย เซ็นเซอร์ใหม่เสียหรือไม่?

หลังจากการเปลี่ยนเซ็นเซอร์ ตำแหน่งหยุดการวางแนวโดยทั่วไปจะต้องมีการตั้งค่าศูนย์ใหม่ การอ้างอิงเชิงมุมของเซ็นเซอร์ใหม่อาจแตกต่างจากของเดิมเล็กน้อย ปรับพารามิเตอร์ตำแหน่งหยุดการวางแนวสปินเดิลในชุดพารามิเตอร์สปินเดิลของ CNC ทีละน้อยจนกว่าตำแหน่งหยุดจะตรงกัน

คำถามที่ 5: A290-0854-V320 เป็นการเปลี่ยนโดยตรงสำหรับ A20B-2002-0300 หรือไม่?

A290-0854-V320 ถูกระบุว่าเป็นหมายเลขอ้างอิงการเปลี่ยนในตลาดอะไหล่ ก่อนที่จะเปลี่ยน ให้ยืนยันว่าการติดตั้งทางกล, รูปทรงของขายึด, ประเภทขั้วต่อ และความเข้ากันได้ของอินเทอร์เฟซ Type-B ตรงกับมอเตอร์และแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha ที่ติดตั้งในเครื่องจักร
