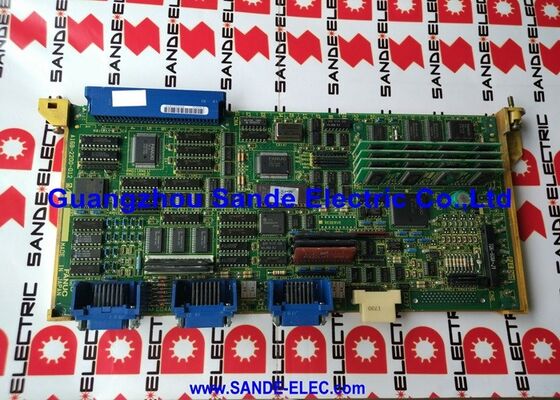

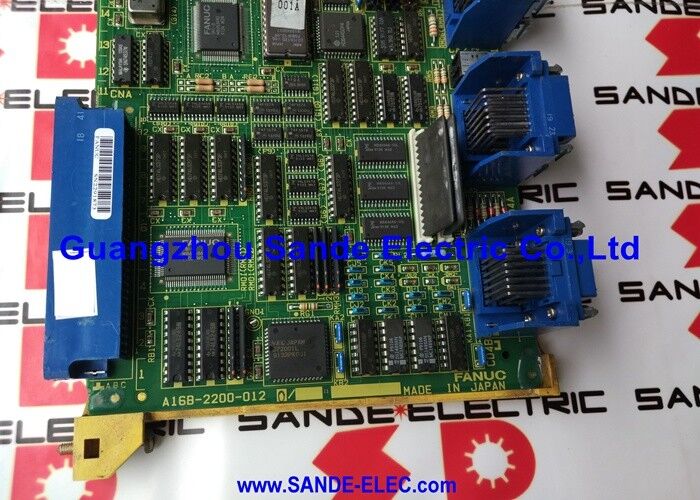

บอร์ดวงจร PCB Fanuc ใหม่ A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120 | FANUC ซีรีส์ 15A Base 0 PCB ทรัพยากรที่ใช้ร่วมกัน — 512KB RAM / เอาต์พุต CRT / 15M / 15MA / 15T / 15TA

FANUC ซีรีส์ 15A — สถาปัตยกรรม CNC แบบมัลติบอร์ด

FANUC ซีรีส์ 15-A (15A) เป็นเครื่อง CNC ที่มีสเปคสูงจากรุ่น FANUC 15 ซีรีส์ — ออกแบบมาสำหรับเครื่องมือกลที่ซับซ้อนซึ่งต้องใช้แกนควบคุมจำนวนมาก การกำหนดโครงร่างที่มีความแม่นยำสูง และฟังก์ชันการทำงานของ CNC ขั้นสูง ซีรีส์ 15A ใช้สถาปัตยกรรมมัลติบอร์ดซึ่งมีการกระจายฟังก์ชันต่างๆ บน PCB เฉพาะทางที่เสียบเข้ากับแบ็คเพลนทั่วไป:

บอร์ดฐาน 0:PCB ทรัพยากรที่ใช้ร่วมกันส่วนกลาง — ฮับที่บอร์ดอื่นๆ ทั้งหมดอ้างอิงสำหรับคำสั่งควบคุม การเข้าถึงหน่วยความจำ และข้อมูลระบบ Base 0 คือ CPU หลักและบอร์ดหน่วยความจำที่ใช้ร่วมกันของชั้นวางควบคุม Series 15A

บอร์ดฐาน 1 และฐาน 2:PCB ทรัพยากรที่ใช้ร่วมกันเพิ่มเติมขยายหน่วยความจำของระบบควบคุมและความจุทรัพยากรสำหรับการกำหนดค่าขนาดใหญ่

บอร์ดขวาน:บอร์ดควบคุมแกนเฉพาะ (4 แกนหรือ 3 แกนต่อบอร์ด) ที่อ้างอิงฐาน 0 สำหรับคำสั่ง CNC และสร้างสัญญาณ PWM ของเซอร์โวไดรฟ์

กราฟิก การสื่อสารแบบอนุกรม และบอร์ดเสริม:แผงฟังก์ชันเพิ่มเติมที่บรรจุตำแหน่งแบ็คเพลนที่เหลือ

A16B-2200-0120 คือบอร์ด Base 0 ซึ่งเป็นบอร์ดเดี่ยวที่สำคัญที่สุดในชั้นวางควบคุม Series 15A

ข้อมูลจำเพาะที่สำคัญ

RAM 512KB — สถาปัตยกรรมทรัพยากรที่ใช้ร่วมกัน

RAM ขนาด 512KB ของ A16B-2200-0120 เป็นหน่วยความจำระบบที่ใช้ร่วมกันซึ่งสามารถเข้าถึงได้โดยบอร์ดทั้งหมดในชั้นวางควบคุม Series 15A ผ่านทางบัสแบ็คเพลน วิธีการใช้หน่วยความจำที่ใช้ร่วมกันนี้เป็นพื้นฐานของสถาปัตยกรรมมัลติบอร์ด Series 15A:

ที่เก็บข้อมูลทั่วไป:ตารางพารามิเตอร์ ข้อมูลโปรแกรม CNC และตัวแปรระบบที่ใช้ร่วมกันจะอยู่ใน RAM ของ Base 0 ซึ่งใช้ได้กับบอร์ดแกน บอร์ดกราฟิก และบอร์ดต่อพ่วงอื่นๆ พร้อมกัน

ฐาน 0 เป็นต้นแบบระบบ:บอร์ดอื่นๆ ทั้งหมดในชั้นวางอ้างอิงฐาน 0 สำหรับไทม์มิ่ง การซิงโครไนซ์ และข้อมูลระดับระบบ ข้อผิดพลาดบนฐาน 0 จะปิดใช้งานการควบคุมซีรีส์ 15A ทั้งหมด ไม่ใช่แค่ฟังก์ชันหรือแกนเดียว

สัญญาณเตือน RAM Parity — ความผิดปกติของลักษณะเฉพาะ:อาการความล้มเหลวที่พบบ่อยที่สุดสำหรับ A16B-2200-0120 คือสัญญาณเตือน "RAM Parity Base 0" — CNC ตรวจพบข้อผิดพลาดของพาริตีใน RAM ของ Base 0 ซึ่งบ่งชี้ว่าข้อมูลที่เสียหายในหน่วยความจำที่ใช้ร่วมกัน สัญญาณเตือนนี้อาจเกิดขึ้นจากความล้มเหลวของเซลล์ RAM ของแท้บน A16B-2200-0120 หรือจากการโหลดพารามิเตอร์ที่ไม่ถูกต้องหลังจากล้างหน่วยความจำ การแยกทั้งสองอย่างถือเป็นขั้นตอนการวินิจฉัยขั้นแรก

สถานการณ์การใช้งาน

สัญญาณเตือน RAM Parity Base 0:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC ซีรีส์ 15MA จะแสดง "RAM Parity Base 0" เมื่อเริ่มต้นระบบ และไม่สามารถเริ่มต้น CNC ได้เสร็จสมบูรณ์ หลังจากตรวจสอบโหลดพารามิเตอร์อย่างถูกต้องแล้ว A16B-2200-0120 จะได้รับการยืนยันว่ามีเซลล์ RAM ที่ล้มเหลว การเปลี่ยนทดแทนและการกู้คืนข้อมูลทั้งระบบจะทำให้เครื่องกลับสู่การผลิต

การเปลี่ยนศูนย์กลึงซีรีส์ 15TA ฐาน 0:เครื่องกลึง 15TA อยู่ระหว่างการเปลี่ยนบอร์ด Base 0 A16B-2200-0120 เป็นบอร์ดที่ถูกต้องสำหรับการกำหนดค่า RAM ขนาด 512KB พารามิเตอร์และโปรแกรมทั้งหมดจะถูกรีโหลดจากการสำรองข้อมูลหลังการติดตั้ง

คำถามที่พบบ่อย

คำถามที่ 1: สัญญาณเตือน RAM Parity Base 0 คืออะไร และมักเกิดจาก A16B-2200-0120 ที่ล้มเหลวหรือไม่

ไม่จำเป็น. สัญญาณเตือน RAM Parity Base 0 ระบุว่า CNC ตรวจพบข้อมูลที่เสียหายใน RAM ที่แชร์ของ Base 0 ปัญหานี้อาจเกิดจาก: ความล้มเหลวของเซลล์ RAM ของแท้บน A16B-2200-0120 (ต้องเปลี่ยนบอร์ด); การโหลดพารามิเตอร์ที่เสียหายหลังจากล้างหน่วยความจำ (แก้ไขได้โดยการโหลดพารามิเตอร์ระบบทั้งหมดใหม่อย่างถูกต้อง) หรือความล้มเหลวของแบตเตอรี่สำรองที่ทำให้เนื้อหา RAM เสียหายเมื่อปิดเครื่อง วินิจฉัยอย่างเป็นระบบ — โหลดพารามิเตอร์ใหม่อย่างถูกต้องจากการสำรองข้อมูลที่ได้รับการตรวจสอบก่อนที่จะประณามบอร์ด

คำถามที่ 2: A16B-2200-0120 (512KB) และรุ่น 256KB (0121, 0129) แตกต่างกันอย่างไร

ความแตกต่างหลักคือความจุ RAM A16B-2200-0120 มี RAM ระบบที่ใช้ร่วมกันขนาด 512KB; รุ่นต่างๆ เช่น 0121 และ 0129 จะมีขนาด 256KB รูปแบบที่ต้องการขึ้นอยู่กับการกำหนดค่าระบบ Series 15A เฉพาะ — การกำหนดค่าแกนสูงกว่าหรือระบบที่มีความจุโปรแกรม CNC ขนาดใหญ่อาจต้องใช้เวอร์ชัน 512KB ตรวจสอบจากป้ายหมายเลขชิ้นส่วนของบอร์ดที่ติดตั้งเสมอ

คำถามที่ 3: หลังจากเปลี่ยน A16B-2200-0120 แล้ว ข้อมูลใดบ้างที่ต้องโหลดซ้ำ

ต้องโหลดข้อมูล CNC ทั้งหมดใหม่ เช่น พารามิเตอร์ โปรแกรมชิ้นงาน ข้อมูลออฟเซ็ตเครื่องมือ และข้อมูล PMC ทั้งหมด A16B-2200-0120 ไม่มีที่จัดเก็บข้อมูลผู้ใช้ถาวรเกินกว่า RAM (ซึ่งจะถูกล้างเมื่อมีการเปลี่ยน) การสำรองข้อมูลระบบที่สมบูรณ์และตรวจสอบแล้วถือเป็นสิ่งสำคัญก่อนที่จะเปลี่ยนบอร์ด Base 0 สำหรับระบบซีรีส์ 15A การสำรองข้อมูลจะรวมถึงกลุ่มพารามิเตอร์ทั้งหมด (N, P, E, พารามิเตอร์เฉพาะแกน), โปรแกรมชิ้นส่วนทั้งหมด และโปรแกรมลำดับ PMC

คำถามที่ 4: A16B-2200-0120 สามารถใส่ในช่องแบ็คเพลนใดๆ ได้หรือไม่ หรือเป็นช่องเฉพาะหรือไม่

A16B-2200-0120 พอดีกับตำแหน่งที่กำหนดไว้เฉพาะบนแบ็คเพลนหลัก Series 15A — พอร์ต 6, 10, 11 หรือ 13 ขึ้นอยู่กับการกำหนดค่าระบบเฉพาะ ตำแหน่งพอร์ตแบ็คเพลนถูกกำหนดโดยการออกแบบชั้นวางควบคุมของผู้สร้างเครื่องมือกล อย่าติดตั้ง Base 0 ในช่องที่กำหนด — ศึกษาเอกสารทางไฟฟ้าของเครื่องมือกลและคู่มือการบำรุงรักษา FANUC ซีรีส์ 15A ที่เกี่ยวข้องสำหรับการกำหนดพอร์ตที่ถูกต้อง

คำถามที่ 5: เอาต์พุต CRT บน A16B-2200-0120 หมายความว่าบอร์ดนี้ขับเคลื่อนจอแสดงผล CNC โดยตรงหรือไม่

ใช่ — A16B-2200-0120 มีอินเทอร์เฟซเอาต์พุต CRT เป็นส่วนหนึ่งของฟังก์ชัน "ทรัพยากรที่ใช้ร่วมกัน" ซึ่งหมายความว่าบอร์ดเดียวกันจะมีทั้งฟังก์ชัน CPU/หน่วยความจำที่ใช้ร่วมกัน และเอาต์พุตการแสดงผลสำหรับจอภาพ CRT ขนาด 9 นิ้ว ในรุ่นที่ต้องการบอร์ดกราฟิกแยกต่างหาก (เช่น รุ่น 256KB บางรุ่น) ฟังก์ชันการแสดงผลจะได้รับการจัดการจากภายนอก เอาต์พุต CRT แบบรวมบน A16B-2200-0120 ยืนยันว่าเป็นศูนย์กลางทรัพยากรที่ใช้ร่วมกันที่สมบูรณ์สำหรับจอแสดงผลและหน่วยความจำในการกำหนดค่ามาตรฐาน 512KB
