หมายเลขชิ้นส่วน: 6FC5357-0BB33-0AE2
ผู้ผลิต: Siemens AG (เยอรมนี)
ประเภทผลิตภัณฑ์: NCU — หน่วยควบคุมการทำงานแบบตัวเลข 573.3

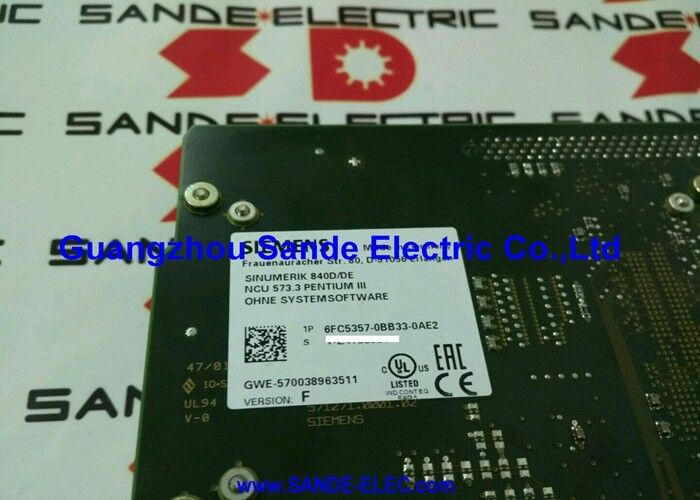

6FC5357-0BB33-0AE2 คือ NCU 573.3 สำหรับ Siemens SINUMERIK 840D — โมดูลที่ประมวลผลฟังก์ชัน CNC และ PLC ทั้งหมดในบอร์ดเดียว NCU ไม่ใช่บอร์ดอุปกรณ์ต่อพ่วงหรือบอร์ดเสริม แต่เป็นหน่วยประมวลผลกลางของระบบ SINUMERIK 840D: การประมาณค่า NC, การควบคุมแกน, การประมวลผล PLC และการสื่อสาร PROFIBUS ทั้งหมดทำงานบนโมดูลเดียวนี้
PLC S7-300 ที่รวมอยู่ด้วย (315-2 DP, 96 KB) ทำงานตามตรรกะ PMC ของเครื่องจักร — จัดการ I/O ของเครื่องมือ, ลำดับการเปลี่ยนเครื่องมือ, การล็อคเพื่อความปลอดภัย และฟังก์ชันเสริม — ควบคู่ไปกับการควบคุมแกนของ NC และการประมวลผลโปรแกรมชิ้นส่วน ทั้งฟังก์ชัน NC และ PLC ใช้ฮาร์ดแวร์เดียวกัน ทำให้ NCU เป็นโซลูชันที่รวมเข้าด้วยกันอย่างมากสำหรับการควบคุมเครื่องมือ
840D ทำงานร่วมกับโมดูลไดรฟ์ SIMODRIVE 611D ซึ่งเชื่อมต่อกับ NCU ผ่านบัสไดรฟ์บนแผงด้านหลังของกล่อง NCU กล่อง NCU เองเป็นที่อยู่ของโมดูล NCU พร้อมกับโมดูลสไลด์-อินพัดลม/แบตเตอรี่ และแหล่งจ่ายไฟ — สถาปัตยกรรมที่สมบูรณ์ในตัวเองซึ่งทำให้ส่วนประกอบอิเล็กทรอนิกส์ควบคุมมีขนาดกะทัดรัด
หน่วยนี้จัดส่งโดยไม่มีซอฟต์แวร์ระบบ ระบบปฏิบัติการ NC, รันไทม์ PLC และตัวเลือกซอฟต์แวร์ที่เปิดใช้งานใดๆ จะต้องถูกโหลดจากบัตรซอฟต์แวร์ SINUMERIK แยกต่างหาก (บัตร PC) ก่อนที่หน่วยจะสามารถทำงานได้ เวอร์ชันซอฟต์แวร์ระบบที่โหลดจะต้องเข้ากันได้กับรุ่นฮาร์ดแวร์ของ NCU ตัวแปร NCU 573.3 ที่อยู่ติดกันในซีรีส์นี้ — 0AE1 (Pentium II) และ 0AE3 (650 MHz Pentium III) — รองรับสตรีมซอฟต์แวร์เดียวกัน แต่แตกต่างกันที่ความเร็วโปรเซสเซอร์
ควรทำการสำรองข้อมูลเครื่องจักร (ข้อมูล NC, โปรแกรม PLC, พารามิเตอร์ไดรฟ์) บน NCU เดิมก่อนทำการเปลี่ยน หากไม่มีการสำรองข้อมูล จะต้องทำการติดตั้งใหม่ทั้งหมด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6FC5357-0BB33-0AE2 |
| ประเภท NCU | 573.3 |
| แพลตฟอร์ม | SINUMERIK 840D / DE |
| โปรเซสเซอร์ | Pentium III 500–573 MHz |
| หน่วยความจำ NC | 2.5 MB |
| DRAM | 32 MB / SRAM 4 MB |
| PLC | S7-300 / 315-2 DP / 96 KB |
| การสื่อสาร | PROFIBUS-DP |
| ซอฟต์แวร์ | ไม่รวม |
| น้ำหนัก | ~1.0 กก. |
| การติดตั้ง | ราง DIN |
คำถามที่ 1: SINUMERIK 840D แสดงข้อผิดพลาด 120002 (NCU ล้มเหลว) หรือระบบไม่สามารถบูตได้ NCU 573.3 เป็นสาเหตุหรือไม่?
ข้อผิดพลาด 120002 หรือการไม่สามารถบูตได้ทั้งหมดบ่งชี้ถึงความผิดพลาดของฮาร์ดแวร์บน NCU ก่อนที่จะเปลี่ยน NCU ให้ยืนยันว่าแหล่งจ่ายไฟ 24V ไปยังกล่อง NCU อยู่ในข้อกำหนดและโมดูลสไลด์-อินแบตเตอรี่/พัดลมเข้าที่อย่างถูกต้อง หากแหล่งจ่ายไฟได้รับการยืนยันว่าดีและ NCU ยังคงไม่สามารถเริ่มต้นได้ แสดงว่าบอร์ด NCU ล้มเหลว
คำถามที่ 2: 6FC5357-0BB33-0AE2 ที่เปลี่ยนใหม่ไม่มีซอฟต์แวร์ จะต้องโหลดอะไรก่อนที่เครื่องจักรจะทำงานได้?
โหลดซอฟต์แวร์ระบบ SINUMERIK 840D จากบัตร PC ซอฟต์แวร์ที่ตรงกับเวอร์ชันซอฟต์แวร์เดิม จากนั้นกู้คืนข้อมูลสำรองเครื่องจักร: ข้อมูล NC, โปรแกรม PLC และพารามิเตอร์ไดรฟ์ SIMODRIVE 611D หากไม่มีข้อมูลสำรองเครื่องจักร จะต้องทำการติดตั้งใหม่ทั้งหมดจากเอกสาร
คำถามที่ 3: สามารถเปลี่ยนรุ่น 0AE2 ด้วยรุ่น 0AE3 (650 MHz) ได้หรือไม่ หากรุ่น 500 MHz ไม่มีจำหน่าย?
NCU 573.3 รุ่น 0AE3 ใช้ Pentium III ที่เร็วกว่า (650 MHz) และ DRAM 64 MB แต่เข้ากันได้กับซอฟต์แวร์ระบบ 840D และรูปแบบข้อมูลเครื่องจักรเดียวกัน ในแอปพลิเคชัน 840D ส่วนใหญ่ 0AE3 สามารถใช้แทน 0AE2 ได้ — แต่ให้ยืนยันกับฝ่ายบริการของ Siemens หรือผู้ผลิตเครื่องมือหากเครื่องจักรมีข้อกำหนดรุ่นฮาร์ดแวร์เฉพาะ
คำถามที่ 4: NCU เดิมล้มเหลวและไม่มีข้อมูลสำรองเครื่องจักร ควรดำเนินการติดตั้งใหม่โดยใช้วิธีใด?
รวบรวมเอกสารการติดตั้งเดิมของ MTB, รายการพารามิเตอร์ SIMODRIVE 611D และคู่มือข้อมูลเครื่องจักร SINUMERIK 840D โหลดซอฟต์แวร์ระบบ ป้อนข้อมูลเครื่องจักร NC จากเอกสาร คอมไพล์และโหลดโปรแกรม PLC จากซอร์สโค้ด และติดตั้งไดรฟ์ SIMODRIVE 611D โดยใช้ข้อมูลมอเตอร์จากป้ายชื่อของมอเตอร์ ใช้เวลาหลายวันสำหรับการติดตั้งใหม่ทั้งหมดโดยไม่มีข้อมูลสำรอง
คำถามที่ 5: การเชื่อมต่อบัสไดรฟ์ระหว่าง NCU และโมดูล SIMODRIVE 611D แสดงข้อผิดพลาดในการสื่อสารหลังจากเปลี่ยน NCU ควรตรวจสอบอะไรบ้าง?
หลังจากการเปลี่ยน NCU ให้ตรวจสอบว่าสายบัสไดรฟ์ SIMODRIVE 611D ได้รับการติดตั้งเข้าที่ในขั้วต่อแผงด้านหลังของกล่อง NCU อย่างสมบูรณ์แล้ว ข้อผิดพลาดในการสื่อสารบัสไดรฟ์หลังจากการเปลี่ยนบอร์ดส่วนใหญ่มักเกิดจากขั้วต่อที่ติดตั้งไม่สมบูรณ์ หากการเชื่อมต่อได้รับการยืนยันว่าดี ให้ตรวจสอบว่าพารามิเตอร์แกน SIMODRIVE 611D (ประเภทมอเตอร์, ประเภทตัวเข้ารหัส) ถูกโหลดอย่างถูกต้องจากข้อมูลสำรอง
