| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0025 |

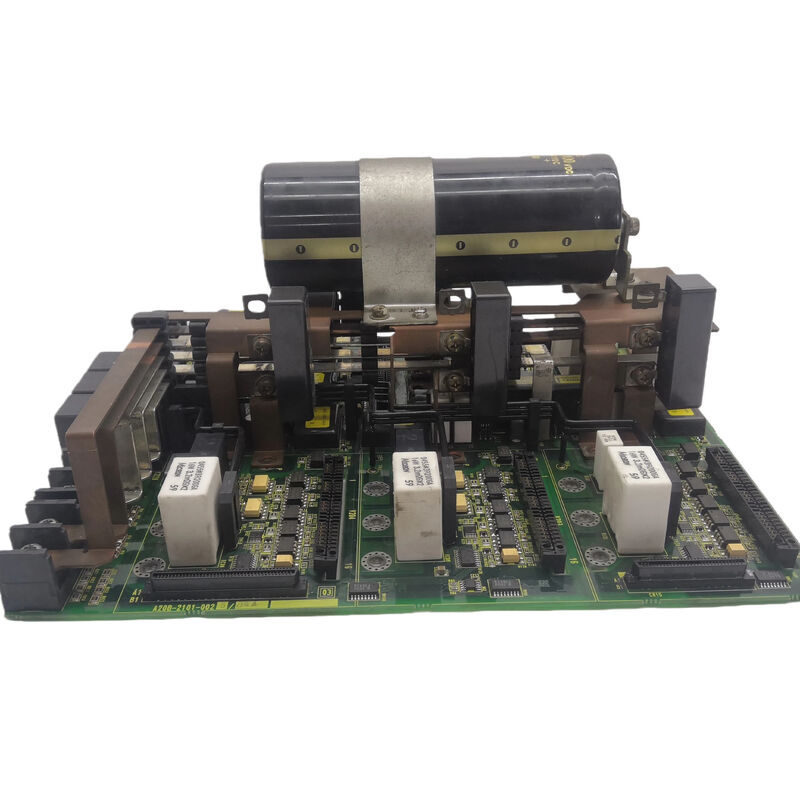

หมายเลขชิ้นส่วน: A20B-2101-0025
ผู้ผลิต: FANUC Ltd. (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงวงจรควบคุมเซอร์โวแอมพลิฟายเออร์ — แผงวงจรพื้นฐาน
ซีรีส์ผลิตภัณฑ์: A20B-2101
A20B-2101-0025 เป็นแผงวงจรควบคุมจากซีรีส์ A20B-2101 ของ FANUC — ซึ่งเป็นกลุ่มของแผงวงจรพื้นฐานที่ติดตั้งภายในยูนิตเซอร์โวและสปินเดิลแอมพลิฟายเออร์ของ FANUC ในฐานะแผงวงจรควบคุมของแอมพลิฟายเออร์ แผงวงจรนี้จะจัดการฟังก์ชันระดับสัญญาณที่สำคัญ เช่น การประมวลผลคำสั่งความเร็วและแรงบิดจาก CNC การปรับสภาพข้อมูลป้อนกลับจากเอ็นโค้ดเดอร์ การดำเนินการลูปควบคุมกระแส และการสร้างพัลส์เกตไดรฟ์สำหรับสเตจกำลัง IGBT
แผงวงจรนี้แตกต่างจากแผงวงจรพลังงานของแอมพลิฟายเออร์ (ซึ่งจัดการการเรียงกระแส AC แรงดันสูงและการสวิตช์ IGBT) A20B-2101-0025 ทำงานที่แรงดันต่ำในโดเมนสัญญาณของแอมพลิฟายเออร์ เมื่อแผงวงจรควบคุมล้มเหลว แอมพลิฟายเออร์จะไม่สามารถควบคุมเอาต์พุตได้ — ข้อผิดพลาดของไดรฟ์จะปรากฏขึ้นทันทีเมื่อเปิดเครื่อง หรือแกนจะไม่ตอบสนองต่อคำสั่งการเคลื่อนที่ แม้ว่าสเตจกำลังจะทำงานได้อย่างสมบูรณ์ก็ตาม
ซีรีส์ A20B-2101 ประกอบด้วยรุ่นย่อยที่เกี่ยวข้องกันหลายรุ่น ซึ่งทั้งหมดทำหน้าที่เป็นแผงวงจรพื้นฐานควบคุมสำหรับกลุ่มแอมพลิฟายเออร์ของ FANUC หมายเลขที่อยู่ติดกัน (0021, 0022, 0025) สะท้อนถึงความแตกต่างของข้อกำหนดที่เพิ่มขึ้นซึ่งเชื่อมโยงกับรุ่นและยุคของแอมพลิฟายเออร์ที่เฉพาะเจาะจง โปรดยืนยันหมายเลขชิ้นส่วนที่แน่นอนจากฉลากของแผงวงจรที่ติดตั้งก่อนที่จะจัดหาชิ้นส่วนทดแทน
การรับรู้ว่า A20B-2101-0025 ล้มเหลว — แทนที่จะเป็นสเตจกำลัง — เป็นขั้นตอนการวินิจฉัยที่สำคัญ หากโมดูล IGBT วัดค่าได้ถูกต้อง (ไม่มีการลัดวงจรระหว่างคู่เฟส) แต่แอมพลิฟายเออร์ยังคงสร้างข้อผิดพลาดของไดรฟ์เมื่อเปิดเครื่อง แสดงว่าความล้มเหลวอยู่ที่แผงวงจรควบคุม
การซ่อมแซมระดับส่วนประกอบของ A20B-2101-0025 สามารถทำได้เมื่อความล้มเหลวจำกัดอยู่เฉพาะจุด เช่น ออปโตคัปเปลอร์เกตไดรเวอร์เสียหาย IC ลอจิกที่ล้มเหลว หรือส่วนประกอบปรับสภาพสัญญาณป้อนกลับที่เสื่อมสภาพ สามารถเปลี่ยนได้โดยไม่ต้องแตะต้องสเตจกำลัง
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2101-0025 |
| ประเภท | แผงวงจรควบคุมเซอร์โวแอมพลิฟายเออร์ |
| ซีรีส์ | A20B-2101 |
| การใช้งาน | FANUC เซอร์โว/สปินเดิลแอมพลิฟายเออร์ |
| ชิ้นส่วนที่เกี่ยวข้อง | A20B-2101-0021, 0022 |
| แหล่งกำเนิด | ญี่ปุ่น |
คำถามที่ 1: แอมพลิฟายเออร์แสดงสัญญาณเตือนไดรฟ์ AL-02 (ข้อผิดพลาดกำลังไฟควบคุม) หรือ AL-09 (ข้อผิดพลาดแกน) เมื่อเปิดเครื่อง เป็นไปได้หรือไม่ว่า A20B-2101-0025 เป็นสาเหตุ?
ใช่ สัญญาณเตือนที่ปรากฏขึ้นทันทีเมื่อเปิดเครื่อง — ก่อนคำสั่งรันใดๆ — ที่ไม่ได้รับการแก้ไขโดยแผงวงจรควบคุมที่ได้รับแหล่งจ่ายไฟ 24V ที่ถูกต้อง มักจะบ่งชี้ถึงความล้มเหลวของแผงวงจรควบคุม ตรวจสอบแหล่งจ่ายไฟ 24V ไปยังส่วนควบคุมของแอมพลิฟายเออร์ก่อน หากยืนยันว่ามี 24V อยู่และอยู่ในช่วงที่ยอมรับได้ และสัญญาณเตือนยังคงอยู่ แสดงว่า A20B-2101-0025 ล้มเหลว
คำถามที่ 2: A20B-2101-0022 สามารถใช้แทน A20B-2101-0025 ได้หรือไม่?
ทั้งสองเป็นรุ่นย่อยภายในซีรีส์แผงวงจรควบคุม A20B-2101 เดียวกัน แต่มีข้อกำหนดฮาร์ดแวร์ที่แตกต่างกันซึ่งเชื่อมโยงกับรุ่นแอมพลิฟายเออร์ที่เฉพาะเจาะจง ไม่แนะนำให้ใช้แทนโดยไม่ยืนยันความเข้ากันได้ของฮาร์ดแวร์แอมพลิฟายเออร์ ติดต่อบริษัทซ่อมแซม FANUC แอมพลิฟายเออร์ผู้เชี่ยวชาญพร้อมหมายเลขชิ้นส่วนทั้งสองเพื่อยืนยันความสามารถในการใช้แทนกันได้ก่อนทำการติดตั้ง
คำถามที่ 3: พบว่าโมดูล IGBT ไม่เสียหาย สามารถเปลี่ยน A20B-2101-0025 ได้โดยไม่ต้องเปลี่ยนยูนิตแอมพลิฟายเออร์ทั้งหมดหรือไม่?
ใช่ แผงวงจรควบคุมได้รับการออกแบบมาให้เปลี่ยนแยกต่างหาก ด้วยสเตจกำลังที่ยืนยันว่าดีแล้ว เฉพาะแผงวงจรควบคุม A20B-2101-0025 เท่านั้นที่ต้องเปลี่ยน ซึ่งคุ้มค่ากว่าการเปลี่ยนแอมพลิฟายเออร์ทั้งหมด โดยเฉพาะอย่างยิ่งสำหรับแอมพลิฟายเออร์ที่มีโมดูล IGBT ขนาดใหญ่
คำถามที่ 4: หลังจากติดตั้ง A20B-2101-0025 ที่เปลี่ยนใหม่แล้ว แกนทำงาน แต่ความแม่นยำของตำแหน่งลดลง ควรตรวจสอบอะไรบ้าง?
ความแม่นยำของตำแหน่งที่ลดลงหลังจากการเปลี่ยนแผงวงจรควบคุมมักเกิดจากพารามิเตอร์อินเทอร์เฟซเอ็นโค้ดเดอร์ที่ไม่ตรงกัน หรือขั้วต่อป้อนกลับเอ็นโค้ดเดอร์ที่เข้าที่อย่างไม่ถูกต้อง ตรวจสอบว่าสายเคเบิลเอ็นโค้ดเดอร์ทั้งหมดเข้าที่อย่างสมบูรณ์ที่ขั้วต่อป้อนกลับของแอมพลิฟายเออร์ ตรวจสอบด้วยว่าพารามิเตอร์ประเภทมอเตอร์ใน CNC ตรงกับมอเตอร์ที่ติดตั้ง — ความไม่ตรงกันจะทำให้การปรับสเกลการป้อนกลับเอ็นโค้ดเดอร์เปลี่ยนไป
คำถามที่ 5: A20B-2101-0025 หาซื้อได้จากที่ไหน?
บริษัทซ่อมแซม FANUC แอมพลิฟายเออร์ผู้เชี่ยวชาญมีสต็อกแลกเปลี่ยนสำหรับแผงวงจรควบคุมซีรีส์ A20B-2101 ขอรุ่น 0025 ที่เฉพาะเจาะจง — ไม่ควรยอมรับรุ่นย่อยที่อยู่ติดกันเป็นการทดแทนโดยตรงโดยไม่ยืนยันความเข้ากันได้ การซ่อมแซมระดับส่วนประกอบของแผงวงจรเดิมก็เป็นทางเลือกที่ทำได้เมื่อความล้มเหลวจำกัดอยู่เฉพาะส่วนประกอบที่ระบุได้
