| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2200-0931 |
หมายเลขชิ้นส่วน: A16B-2200-0931
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: Option 2 (OPT2) PCB — บอร์ดขยายแกนเพิ่มเติม
ระบบ CNC ที่รองรับ: FANUC Series 16-A (16-MA, 16-WA, 16-TA)

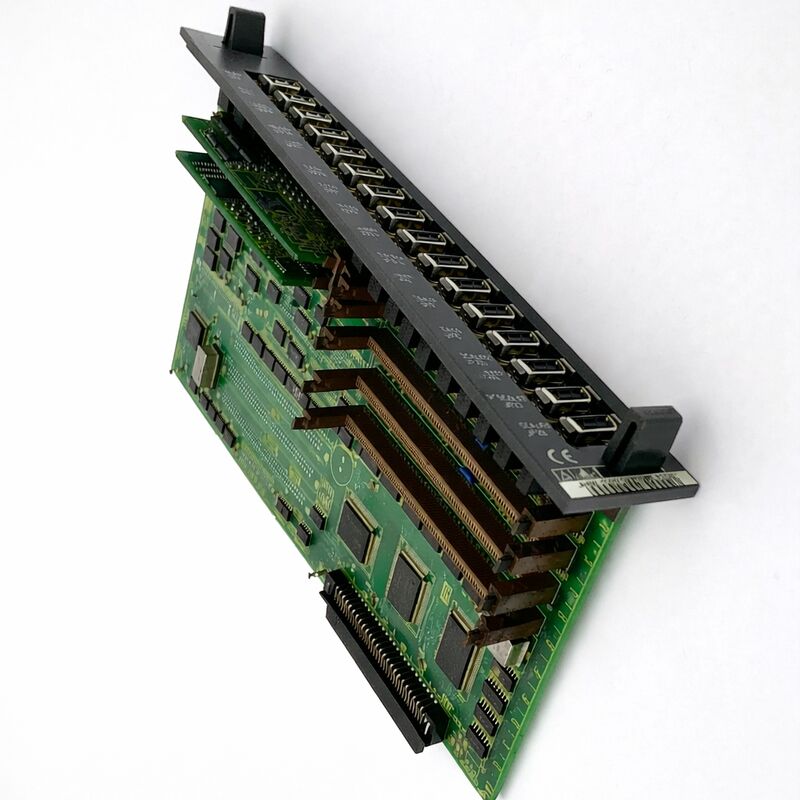

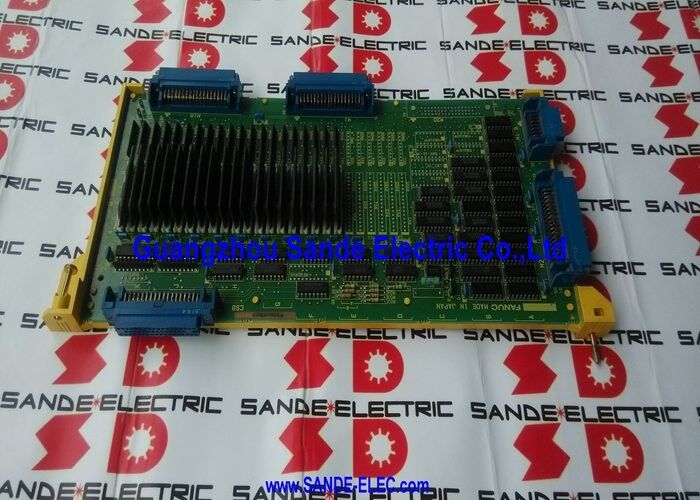

A16B-2200-0931 คือบอร์ดวงจรพิมพ์ขยายแกน Option 2 (OPT2) สำหรับ FANUC Series 16-A CNC control — ที่ระบุว่าเป็น F16M/T ในการเข้ารหัสผลิตภัณฑ์ภายในของ FANUC
บอร์ดนี้เสียบเข้ากับแผงหลังของระบบ Series 16-A ควบคู่ไปกับบอร์ด CPU หลักและบอร์ดตัวเลือกอื่นๆ เพื่อเพิ่มความสามารถของแกนเซอร์โวของคอนโทรลได้ถึงสี่แกนเพิ่มเติมและเพิ่ม CPU แกนหมุนที่สอง
เมื่อรวมกับคอนโทรลแกนพื้นฐานบนบอร์ดหลัก A16B-2200-0931 ช่วยให้ Series 16-A สามารถจัดการช่องสัญญาณเซอร์โวได้สูงสุดแปดช่องพร้อมความสามารถแกนหมุนคู่ — ทำให้เป็นบอร์ดตัวเลือกที่จำเป็นสำหรับศูนย์เครื่องจักรกลหลายแกนที่ซับซ้อน การกำหนดค่าเครื่องจักร 5 แกน และศูนย์เครื่องจักรกลแบบหมุนแกนคู่
FANUC Series 16-A เป็นหนึ่งในแพลตฟอร์ม CNC ที่มีความสามารถมากที่สุดของ FANUC ในยุคนั้น — ก้าวกระโดดอย่างมีนัยสำคัญจาก Series 0-C ในด้านพลังการประมวลผล ประสิทธิภาพเซอร์โว และจำนวนแกนสูงสุด
16-A ถูกนำไปใช้ในศูนย์เครื่องจักรกลขนาดใหญ่ ศูนย์เครื่องจักรกลแบบมิลล์-เทิร์น เครื่องจักรแบบกานทรี่ และศูนย์เครื่องจักรกลแบบหมุนหลายแกน ซึ่งความต้องการแกนควบคุมเกินกว่าที่คอนโทรลพื้นฐานจะจัดการได้เพียงลำพัง
A16B-2200-0931 คือฮาร์ดแวร์ที่ทำให้การกำหนดค่าที่ขยายออกไปเหล่านี้เป็นไปได้
เลิกผลิตโดย FANUC บอร์ดนี้ไม่มีจำหน่ายผ่านช่องทางการผลิตที่ใช้งานของ FANUC อีกต่อไป
ความพร้อมใช้งานอย่างต่อเนื่องผ่านตลาดรองช่วยให้เครื่องจักร Series 16-A จำนวนมากยังคงทำงานได้อย่างเต็มประสิทธิภาพ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2200-0931 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | Option 2 (OPT2) บอร์ดขยายแกน |
| CNC ที่รองรับ | FANUC Series 16-A (F16M, F16T, F16W) |
| แกนเพิ่มเติม | สูงสุด 4 แกน (ขยายได้ขึ้นอยู่กับการกำหนดค่า SMD) |
| ความจุแกนทั้งหมด | สูงสุด 8 ช่องสัญญาณเซอร์โวพร้อมแกนหมุนคู่ |
| แกนหมุนที่ 2 | ใช่ — รวม CPU แกนหมุนที่ 2 |
| แผงหลังระบบ | A02B-0120-B5xx |
| สถานะการผลิต | เลิกผลิตโดยผู้ผลิต |
| ประเทศต้นกำเนิด | ญี่ปุ่น |
คอนโทรล Series 16-A อยู่ในแร็คแผงหลัง แร็คนี้มีบอร์ด CPU หลัก (ซึ่งจัดการการประมวลผลโปรแกรมชิ้นส่วน การประมาณค่าสำหรับแกนพื้นฐาน และแกนหมุนหลัก) แหล่งจ่ายไฟ และช่องเสียบตัวเลือกสำหรับบอร์ดความสามารถเพิ่มเติม
บอร์ด OPT1 โดยทั่วไปจะเพิ่มความจุ PMC (Programmable Machine Controller) ที่ใหญ่ขึ้นและกราฟิกที่ได้รับการปรับปรุง บอร์ด OPT2 — A16B-2200-0931 — เพิ่มแกนเซอร์โวเพิ่มเติมและ CPU แกนหมุนที่สอง
เมื่อติดตั้ง A16B-2200-0931 จะขยายความจุแกนของคอนโทรลจากแกนพื้นฐาน 4–5 แกน เป็นช่องสัญญาณเซอร์โวรวมสูงสุด 8 ช่อง
จำนวนแกนเพิ่มเติมที่เปิดใช้งานจริงขึ้นอยู่กับโมดูลเสียบ (SMD - Small Module Device) ที่ติดตั้งบนบอร์ด — การผสมผสาน SMD ที่แตกต่างกันจะเปิดใช้งานการกำหนดค่าจำนวนแกนที่แตกต่างกัน แนวทางแบบโมดูลาร์นี้ทำให้ FANUC สามารถใช้ PCB เดียวกันกับเครื่องจักรที่ต้องการแกนรวม 6, 7 หรือ 8 แกน
CPU แกนหมุนที่สองบน A16B-2200-0931 เป็นความสามารถในการประมวลผลแยกต่างหากที่อุทิศให้กับการควบคุมแกนหมุนที่สองโดยไม่ขึ้นกับแกนหมุนหลัก
ศูนย์เครื่องจักรกลแบบหมุนแกนคู่และเครื่องจักรแบบมิลล์-เทิร์นที่มีทั้งแกนหมุนหลักและแกนหมุนรองต้องการความสามารถนี้
หากไม่มีบอร์ด OPT2 เครื่องจักร Series 16-A จะจำกัดอยู่ที่แกนหมุนควบคุมเพียงแกนเดียว
เครื่องจักร Series 16-A ที่ติดตั้ง A16B-2200-0931 โดยทั่วไปจะอยู่ในหมวดหมู่ใดหมวดหมู่หนึ่งต่อไปนี้:
ศูนย์เครื่องจักรกล 5 แกน: ศูนย์เครื่องจักรกล 3 แกนที่มีแกนหมุนสองแกน (B และ C หรือ A และ B) สำหรับการตัดเฉือนพื้นผิวที่ซับซ้อนและการตัดเฉือน 5 ด้าน ต้องการให้แกนทั้งห้าแกนถูกควบคุมพร้อมกัน บอร์ดแกน 16-A พื้นฐานจัดการบางส่วน และ OPT2 ให้ความจุที่เหลือ
ศูนย์เครื่องจักรกลแบบหมุนแกนคู่: แกนหมุนทั้งสองต้องการการควบคุมความเร็ว ตำแหน่ง และการซิงโครไนซ์ที่เป็นอิสระ
CPU แกนหมุนที่สองของ OPT2 จัดการแกนหมุนรอง ในขณะที่บอร์ดหลักจัดการแกนหมุนหลัก
เครื่องจักรแบบกานทรี่: ศูนย์เครื่องจักรกลแบบกานทรี่ขนาดใหญ่ที่มีมอเตอร์แกน Y สองตัวบนคานกานทรี่ต้องการการควบคุมแกนแบบคู่ — มอเตอร์สองตัวทำงานพร้อมกันบนแกนเดียว ความจุแกนเพิ่มเติมจาก OPT2 รองรับการกำหนดค่านี้
เซลล์เครื่องจักรแบบยืดหยุ่นหลายแกน: การกำหนดค่าใดๆ ที่ต้องการจำนวนแกนมากกว่าแกนพื้นฐานสำหรับรูปทรงชิ้นงานที่ซับซ้อนหรือแกนตำแหน่งเพิ่มเติม
A16B-2200-0931 เป็นบอร์ดที่ตั้งโปรแกรมได้ หลังจากติดตั้งทางกายภาพเข้ากับแผงหลังแล้ว พารามิเตอร์ย่อยที่เกี่ยวข้องกับแกนเพิ่มเติมและแกนหมุนที่สองจะต้องถูกโหลดเข้าสู่หน่วยความจำของบอร์ด
พารามิเตอร์เหล่านี้ถูกสำรองโดยหน่วยความจำ CNC ที่สำรองด้วยแบตเตอรี่ของเครื่องจักร
เมื่อเปลี่ยนบอร์ด พารามิเตอร์ย่อยจะต้องถูกโหลดใหม่ — ไม่ว่าจะจากข้อมูลสำรองที่เก็บไว้ หรือโดยการป้อนใหม่จากเอกสารพารามิเตอร์ของเครื่องจักร
เครื่องจักรที่ใช้ Series 16-A ซึ่งสูญเสียข้อมูลสำรองพารามิเตอร์ (แบตเตอรี่ขัดข้องโดยไม่มีข้อมูลสำรองที่บันทึกไว้) อาจต้องมีการป้อนพารามิเตอร์ใหม่ทั้งหมดจากเอกสารของผู้ผลิตเครื่องจักร ซึ่งอาจเป็นงานที่ใช้เวลานานในการตั้งค่าระบบ
Q1: เครื่องจักร Series 16-A แสดงสัญญาณเตือนเซอร์โวเฉพาะบนแกนที่ควบคุมโดยการ์ด OPT2 ในขณะที่แกนพื้นฐาน (ควบคุมโดยบอร์ด CPU หลัก) ทำงานปกติ เป็นการยืนยันว่า A16B-2200-0931 เสียหายหรือไม่?
สัญญาณเตือนที่จำกัดเฉพาะแกนที่ควบคุมโดย OPT2 โดยที่แกนพื้นฐานทำงานปกติ เป็นข้อบ่งชี้ที่ชัดเจนว่า A16B-2200-0931 เสียหาย
ก่อนเปลี่ยน ตรวจสอบแรงดันไฟฟ้าของบอร์ด OPT2 ที่ขั้วต่อแผงหลัง และตรวจสอบการเสียบบอร์ดในแร็ค
บอร์ด OPT2 ที่เสียบไม่แน่นจะทำให้เกิดอาการเช่นนี้ หากบอร์ดเสียบแน่นและแรงดันไฟฟ้าที่จ่ายได้รับการยืนยัน การวินิจฉัยว่าบอร์ดเสียหายเป็นไปได้สูง
Q2: หลังจากติดตั้ง A16B-2200-0931 ที่เปลี่ยนใหม่ แกนเพิ่มเติมเคลื่อนที่ แต่แกนหมุนที่สองไม่ตอบสนอง สาเหตุที่พบบ่อยที่สุดคืออะไร?
สาเหตุที่พบบ่อยที่สุดคือพารามิเตอร์ย่อยสำหรับแกนหมุนที่สองขาดหายไปหรือไม่ถูกต้อง
บอร์ด OPT2 เก็บพารามิเตอร์แกนหมุนสำหรับแกนหมุนที่สองแยกต่างหากจากพารามิเตอร์แกนหมุนของบอร์ด CPU หลัก
หากพารามิเตอร์ย่อยเหล่านี้ไม่ได้ถูกโหลดหลังจากการเปลี่ยนบอร์ด ฟังก์ชันแกนหมุนที่สองจะไม่ทำงาน แม้ว่าบอร์ดจะทำงานได้ก็ตาม
โหลดพารามิเตอร์แกนหมุนที่สองใหม่จากข้อมูลสำรอง หรือป้อนใหม่จากไฟล์พารามิเตอร์ที่บันทึกไว้ของเครื่องจักร
Q3: สามารถใช้ A16B-2200-0931 ในคอนโทรล Series 16-B หรือ Series 18-A ได้หรือไม่ หรือเฉพาะสำหรับ Series 16-A?
A16B-2200-0931 ถูกออกแบบมาสำหรับแผงหลังและสถาปัตยกรรมคอนโทรลของ Series 16-A Series 16-B และ Series 18 ใช้การออกแบบแผงหลังและอินเทอร์เฟซบอร์ดที่แตกต่างกัน ในทางกายภาพ รูปแบบขั้วต่ออาจแตกต่างกัน และเฟิร์มแวร์และโปรโตคอลที่คาดหวังโดย CPU หลักจะแตกต่างกันระหว่าง Series 16-A และรุ่น 16-B/18 ที่ใหม่กว่า
การใช้บอร์ดนี้ในระบบที่ไม่ใช่ 16-A จะไม่ให้ผลลัพธ์ที่ใช้งานได้และมีความเสี่ยงที่จะเกิดความเสียหายต่อฮาร์ดแวร์
ใช้ A16B-2200-0931 ในระบบ Series 16-A บนแผงหลังประเภท A02B-0120-B5xx เท่านั้น
Q4: เครื่องจักร Series 16-A เป็นศูนย์เครื่องจักรกล 5 แกน บอร์ด OPT2 เสียหาย มีบอร์ด FANUC รุ่นใหม่กว่าที่สามารถใช้แทนได้หรือไม่ หรือต้องหาหมายเลขชิ้นส่วนที่แน่นอน?
ไม่มีบอร์ดทดแทนแบบเสียบแทนได้โดยตรงจากแพลตฟอร์ม FANUC ที่ใหม่กว่า A16B-2200-0931 เฉพาะสำหรับสถาปัตยกรรม Series 16-A
คอนโทรล FANUC สมัยใหม่ (Series 30i, 31i, 32i) ใช้ฮาร์ดแวร์ที่แตกต่างกันโดยสิ้นเชิง และจะต้องมีโครงการอัปเกรด CNC ที่สมบูรณ์เพื่อติดตั้งใหม่
สำหรับเครื่องจักรที่ต้องการการทำงานของ Series 16-A อย่างต่อเนื่อง การหา A16B-2200-0931 ผ่านตลาดรองเป็นแนวทางที่ถูกต้อง
สำหรับเครื่องจักรที่กำลังพิจารณาการอัปเกรดที่สมบูรณ์ ความสามารถ 5 แกนสามารถจำลองได้บนแพลตฟอร์ม FANUC สมัยใหม่พร้อมการอัปเกรดแอมพลิฟายเออร์เซอร์โวที่เหมาะสม
Q5: A16B-2200-0931 เพิ่มแกนเพิ่มเติมได้กี่แกน และแตกต่างกันไปตามเครื่องจักรหรือไม่?
A16B-2200-0931 มีความจุสำหรับแกนเพิ่มเติมสูงสุด 4 แกน ซึ่งสามารถขยายได้ขึ้นอยู่กับโมดูล SMD ที่ติดตั้งบนบอร์ด จำนวนแกนที่เปิดใช้งานจริงเป็นฟังก์ชันของการกำหนดค่า SMD และพารามิเตอร์ CNC
เครื่องจักรที่มีการกำหนดค่า 6 แกนใช้ OPT2 เพื่อเพิ่ม 2 แกนเกินกว่าแกนพื้นฐาน 4 แกน การกำหนดค่า 8 แกนใช้แกนเพิ่มเติมทั้งหมด 4 แกนจาก OPT2
ผู้ผลิตเครื่องจักรเป็นผู้กำหนดค่านี้ในเวลาที่ผลิตครั้งแรก
เมื่อเปลี่ยน A16B-2200-0931 ให้หาบอร์ดที่มีการกำหนดค่า SMD เหมือนกับของเดิม หรือกำหนดค่า SMD ของบอร์ดทดแทนใหม่ให้ตรงกัน — สามารถตรวจสอบได้จากเอกสารฮาร์ดแวร์ของเครื่องจักร หรือโดยการตรวจสอบบอร์ดที่ถอดออก
