| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2200-0390 |
เลขส่วน:A16B-2200-0390
อ้างอิงข้าม:A16B22000390
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:แผ่น PCB ระบบควบคุมแกน / การตอบสนอง

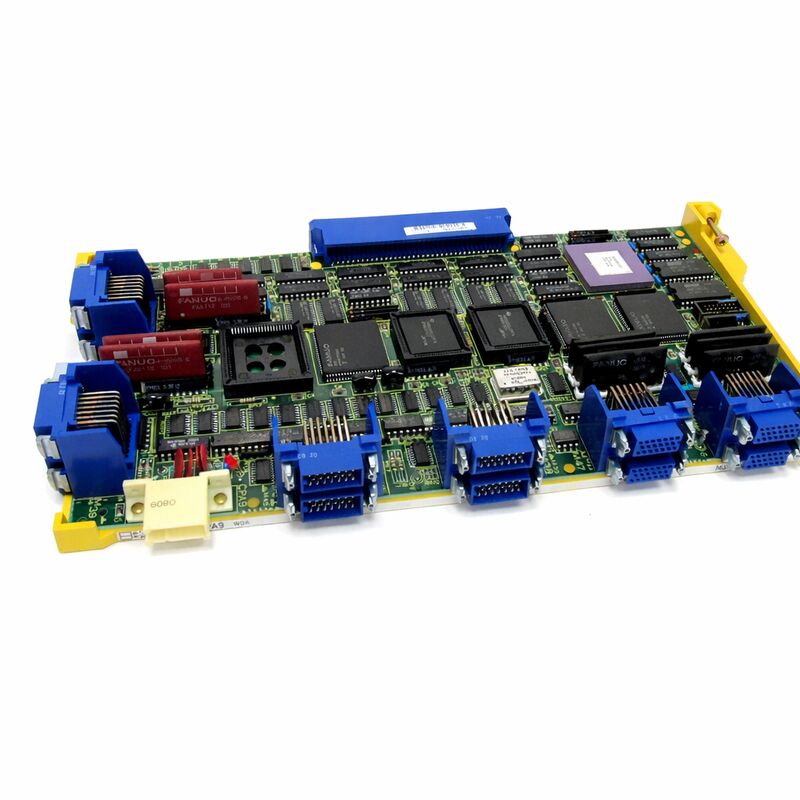

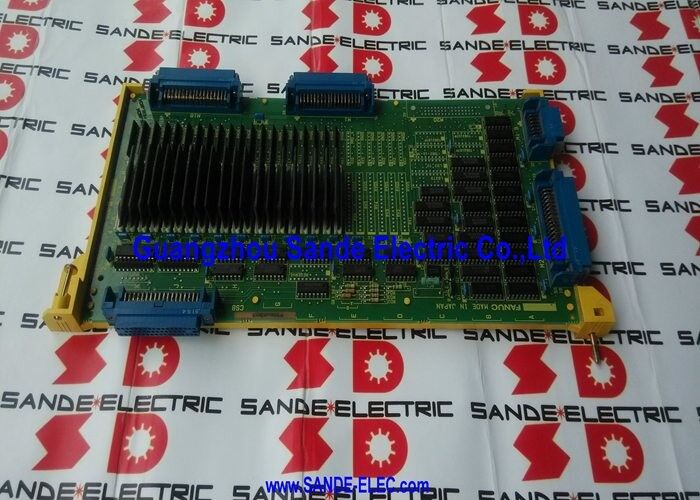

A16B-2200-0390 เป็นบอร์ดควบคุมแกนลําดับ 3/4 แกนสําหรับระบบ CNC ซีรีส 0-C, 0-D และ 0-F ของ FANUCบอร์ดแกนที่เรียกกันว่า PCB กลับมามีผลกลับมามีผลกลับมามีผลกลับมามีผลกลับมามีผลกลับ: มันรับคําสั่งตําแหน่งจากเครื่องประมวลผลหลักของ CNC อ่านการตอบสนองจากเครื่อง Encoder จากเครื่องขยาย servo คํานวณความผิดตําแหน่งและส่งคําสั่งความเร็วแก้ไขกลับไปที่ไดรฟ์ในเวลาจริง.
โดยไม่มีบอร์ดนี้ทํางานอย่างถูกต้อง CNC ไม่มีภาพที่น่าเชื่อถือของที่ใด ๆ ของแกนของเครื่องจักรที่แท้จริง,และการเคลื่อนไหวแกนเป็นไปไม่ได้
This particular board runs in the 32-bit masterboard configuration of the 0-C/0-D/0-F platform and uses the Type A serial interface for FANUC Alpha series servo amplifiers — covering digital and serial servo/spindle configurations, ซึ่งเป็นมาตรฐานสําหรับเครื่อง 0-C ที่ติดตั้งหรือสร้างขึ้นพร้อมกับเครื่องขับเคลื่อน Alpha-series
เครื่องจักร 0-C เป็นหนึ่งในเครื่องจักร CNC ของ FANUC ที่ถูกใช้อย่างแพร่หลายที่สุด ระหว่างช่วงปลายปี 1980 และ 1990ซึ่งเป็นเหตุผลว่าทําไม A16B-2200-0390 ยังคงมีการค้าอย่างเต็มที่ในตลาด CNCหน่วยแลกเปลี่ยน, เงินอุดมสมบูรณ์, และบริการซ่อมแซม
การล้มเหลวของบอร์ดแกนบนแพลตฟอร์ม 0-C โดยปกติจะปรากฏในรูปแบบการเตือนเซอร์โว 9 (เซอร์โวไม่พร้อม) การเตือนแกนบนช่องทางเฉพาะเจาะจง หรือความผิดพลาดในการตอบสนองตําแหน่ง ก่อนสรุปว่าบอร์ดล้มเหลว:
การล้มเหลวอย่างหนักของ A16B-2200-0390 ที่สัญญาณเตือนเซอร์โวปรากฏบนแกนทั้งหมดพร้อมกันและไม่เคลียร์เมื่อซ่อมใหม่ เป็นตัวชี้วัดที่ชัดเจนว่าบอร์ดต้องการการเปลี่ยน
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2200-0390 |
| ประเภท | บอร์ดแกน 3/4 ซีเรียล |
| แพลตฟอร์ม CNC | ขนาดความหนาของเครื่องยนต์ |
| อินเตอร์เฟซเซอร์โว | ประเภท A ซีรีย์ (ซีรีย์อัลฟา) |
| ความเหมาะสมของไดรฟ์ | ดิจิตอล, ซีเรียล (± อานาล็อก) |
| บอร์ดหลัก | 32 บิต |
| สถานะ | สิ้นการผลิต, ลงตลาด |
| สาเหตุ | ญี่ปุ่น |
Q1: CNC 0-C แสดงสัญญาณเซอร์โว 9 บนแกนทั้งหมด อาจเป็นสาเหตุของ A16B-2200-0390?
ใช่. เซอร์โว อลาร์ม 9 บนแกนทั้งหมดพร้อมกัน ̇ แทนที่ในแกนเดียว ̇ ชี้ไปยังบอร์ดแกนแทนการเติบโตหรือเครื่องรหัส servo แต่ละตัว.หากสัญญาณเตือนยังคงตื่นเตือนแกนเดียว อาจเป็นความผิดพลาดของเครื่องปรับเสียงหรือเครื่องรหัส
Q2: เครื่องเสริมพลังงานแบบไหนที่ board นี้เข้ากันได้?
เครื่องเสริมพลังงาน FANUC ซีรี่ย์อัลฟา (อินเตอร์เฟซซีเรียลประเภท A) ในระบบดิจิตอลและซีเรียลพลาตฟอร์ม 0-C ที่มีเมสเตอร์บอร์ด 32 บิตนี้มักใช้ Alpha SVM (โมดูลเครื่องขยาย servo) และ SPM (โมดูลเครื่องขยาย spindle)การตั้งค่าแบบแอนาล็อกเป็นสิ่งที่เข้ากันได้ แต่หายากในรุ่นนี้
Q3: การเปลี่ยน A16B-2200-0390 ต้องการการเปลี่ยนแปลงปารามิเตอร์หรือไม่?
บอร์ดแกนเองไม่เก็บปารามิเตอร์ CNC ครับ ที่อยู่ใน SRAM ของตัวควบคุม หลังจากเปลี่ยนแบบเหมือนกันแล้ว CNC จะอ่านปารามิเตอร์ของมันตามปกติตรวจสอบการตั้งค่าปาร์เมตร servo หลังการเปลี่ยนโดยเฉพาะการตั้งค่าประเภท Encoder และ Feedback Interface เพื่อยืนยันว่ามันตรงกับ Hardware ที่ติดตั้ง
Q4: A16B-2200-0390 สามารถซ่อมแซมได้ในระดับส่วนประกอบ?
ใช่ นักวิชาการอิเล็กทรอนิกส์ CNC ที่มีประสบการณ์ในการทํางานบนบอร์ดแกน 0-C สามารถซ่อมแซมส่วนประกอบได้ โดยเปลี่ยนออปโตคัพเลอร์ที่ล้มเหลวบริการแลกเปลี่ยนและซ่อมแซมทั้งสองมีให้เลือกอย่างกว้างขวางสําหรับบอร์ดนี้การซ่อมบํารุงมีประสิทธิภาพต่อค่าใช้จ่าย โดยเฉพาะอย่างยิ่งเมื่อความผิดพลาดถูกระบุในพื้นที่ และทางเลือกคือการจัดหาจากคลังที่เหลือ จํากัด
Q5: การตรวจสอบ A16B-2200-0390 เฉพาะก่อนการติดตั้งได้อย่างไร?
ตรวจ หัน บอร์ด ให้ เห็น ว่า มี การ กัด ไหม้ ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่า ผ่าใส่เครื่องเชื่อมทั้งหมดอีกครั้งอย่างมั่นคงหลังจากการติดตั้งและตรวจสอบว่าแกนทั้งหมดตอบสนองตามปกติ ก่อนที่จะนําเครื่องกลับไปสู่การผลิต.
