| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2200-0361 |

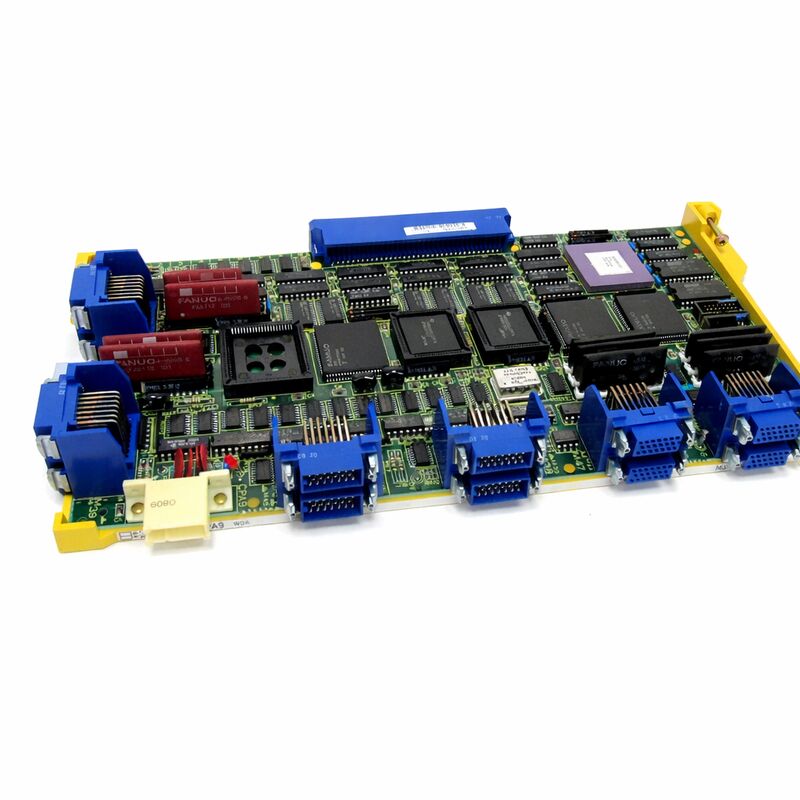

หากระบบควบคุมใช้การจัดลําดับแกนดิจิตอล FANUC 0-series ในช่วงแรก บอร์ดที่บริหารการควบคุมแกนมักจะสําคัญกว่าเครื่องกระตุ้นเองA16B-2200-0361 ถูกอธิบายอย่างต่อเนื่องว่าPCB ระบบควบคุม 2 แกน,การ์ดแกนหรือ1 หมุน 2 ดิจิตอล servo PCBและมีหลายรายการที่เชื่อมโยงมันกับ32 บิต 0T / 0-C / 0C/F/00Cสถานที่ควบคุม
นักซ่อมบํารุงชํานาญการยังระบุว่า บอร์ดนี้ปกติจะติดตั้งบอร์ดหลัก 32 บิตและใช้ในซีรี่ย์ 0 รุ่น Cการตั้งค่าที่ให้บริการ PWM servoเครื่องขับเคลื่อน servo S-seriesและเครื่องเสริมพลังงานเซอร์โวซีรีย์ Cซึ่งทําให้ส่วนนี้มีบทบาทที่กําหนดไว้อย่างชัดเจน: มันเป็นบอร์ดควบคุมแกนเซอร์โวสําหรับเครื่องจักรที่ยังคงขึ้นอยู่กับโครงสร้างเซอร์โวดิจิตอล 0-series ของเดิม
| ปริมาตร | มูลค่า |
|---|---|
| ยี่ห้อ | FANUC |
| เลขส่วน | A16B-2200-0361 |
| เลขรุ่น | A16B22000361 |
| ประเภทกระดาน | การ์ดแกน / PCB การควบคุม 2-แกน |
| ความจุของแกน | 1 หมุน 2 หมุน / บอร์ด 2 หมุน |
| สไตล์ควบคุม | การควบคุมแบบดิจิตอล |
| สถาปัตยกรรมบิต | 32 บิต |
| สัมพันธ์การควบคุม | 0T / 0-C / 0C-F / 00C มีอ้างอิงในรายการ |
| สถานการณ์การติดตั้ง | บอร์ดหลัก 32 บิตก่อนหน้านี้ |
| สถานะของเครื่องขับ / เครื่องขยายเสียงทั่วไป | เครื่องขับเคลื่อนซีรีย์ S และเครื่องเสริมพลังงานซีรีย์ C |
A16B-2200-0361 เป็นที่เกี่ยวข้องมากที่สุดในระบบ CNC FANUC 0-seriesโดยที่แกน servo ดิจิตอลหนึ่งหรือสองแกนถูกควบคุมผ่านการวางแผนการ์ดแกนเดิมการเปลี่ยนการ์ดแกน,การซ่อมแซมการควบคุมด้วยระบบ servo digitalและงานบริการบนเครื่องควบคุมระดับ 32 บิท 0 ช่วงแรก.
เนื่องจากบอร์ดนี้ถูกผูกพันกับชั้นควบคุมแกน มันถูกใช้ที่ดีที่สุดเมื่อส่วนที่เหลือของการควบคุมยังคงอยู่ในครอบครัวเดียวกันและไม่มีความจําเป็นที่จะออกแบบใหม่สถาปัตยกรรมการขับเคลื่อนมันเหมาะกับเครื่องมือที่ยังพึ่งพากับฮาร์ดแวร์การควบคุม FANUC ที่เก่าแก่ และต้องการการฟื้นฟูระดับบอร์ดแทนการแปลงการควบคุมเต็มประโยคสุดท้ายนี้เป็นข้อสรุปจากประเภทของบอร์ดและการอ้างอิงครอบครัวควบคุม
Q1. A16B-2200-0361 เป็นกระดานประเภทไหน?
มันคือ2 แกนดิจิตอลเซอร์โว PCB, ยังถูกอธิบายว่าการ์ดแกนหรือ1 หมุน 2 หมุน servo board. รายการซ้ําๆเชื่อมโยงมันกับ32 บิต 0T / 0-C / 0C/F/00Cสถานที่ควบคุม
คําถามที่ 2 บอร์ดนี้ทําอะไรในระบบ?
บอร์ดนี้จัดการด้านการควบคุมแกนของ CNC ผู้เชี่ยวชาญซ่อมแซมอธิบายว่าเป็น PCB แกนดิจิตอลที่ติดตั้งบอร์ดหลัก 32 บิต, ที่มันให้ฟังก์ชัน PWM servo อินเตอร์เฟซเครื่องขับเคลื่อนซีรีย์ Sและเครื่องเสริมพลังงานเซอร์โวซีรีย์ C.
Q3. อะไรควรตรวจสอบเมื่อเลือก A16B-2200-0361?
ยืนยันหมายเลขคณะกรรมการ, การการผลิตควบคุมและว่าเครื่องใช้การตั้งค่าเซอร์โวดิจิตอล 0-seriesด้วย1 หมุน 2 แผ่นมันยังสําคัญที่จะตรวจสอบสไตล์ master-board ที่ติดตั้งและว่าส่วน servo ถูกสร้างขึ้นรอบการจัดทํา 32 บิตที่เหมือนกัน axis-card
Q4. การอธิบาย หน่วย 2 หน่วย / 32 บิต / 0C หน่วย ควรตีความอย่างไร?
ทุกส่วนของคําอธิบายนั้นมีความสําคัญ หน่วย 2 แสดงถึงความสามารถในการควบคุมของบอร์ด หน่วย 32 บิต0C / 0T / 00Cแผ่นที่สอดคล้องกับการจัดวางเครื่องเชื่อม แต่ไม่สอดคล้องกับการผลิตเครื่องควบคุม ไม่ได้เป็นตัวแทนที่ปลอดภัย
คําถามที่ 5 การวินิจฉัยความบกพร่องควรทําอย่างไร ก่อนเปลี่ยนบอร์ดนี้?
เริ่มด้วยการแยกปัญหาการ์ดแกนจากปัญหาด้านเครื่องขยายเสียง. หากเครื่องแสดงความไม่เสถียรของการควบคุมแกน ในขณะที่ส่วนพลังงานของเครื่องขยายกําลังยังทํางาน หรือถ้าเส้นทางแกนที่ได้รับผลกระทบตรงกับวงกว้างของการควบคุมแกน 1PCB กลายเป็นผู้สมัครที่แข็งแกร่งกว่า. มันยังมีประโยชน์ในการยืนยันว่าระบบที่ติดตั้งบอร์ดแม่ 32 บิตการตั้งตั้งก่อนเปลี่ยนแผ่นแกน
