| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-2200-0360 |

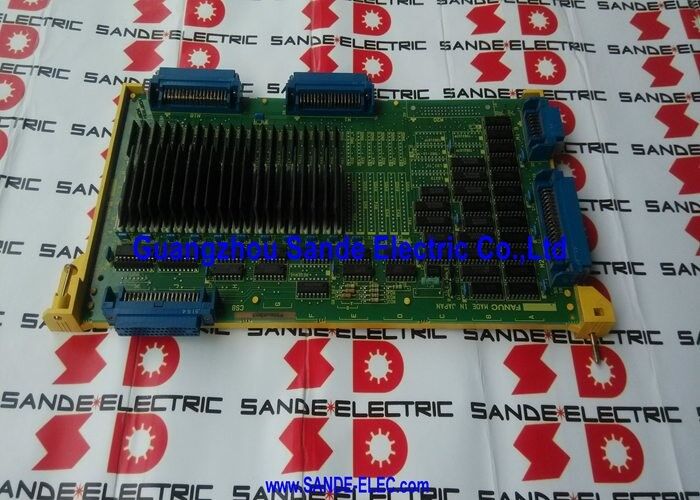

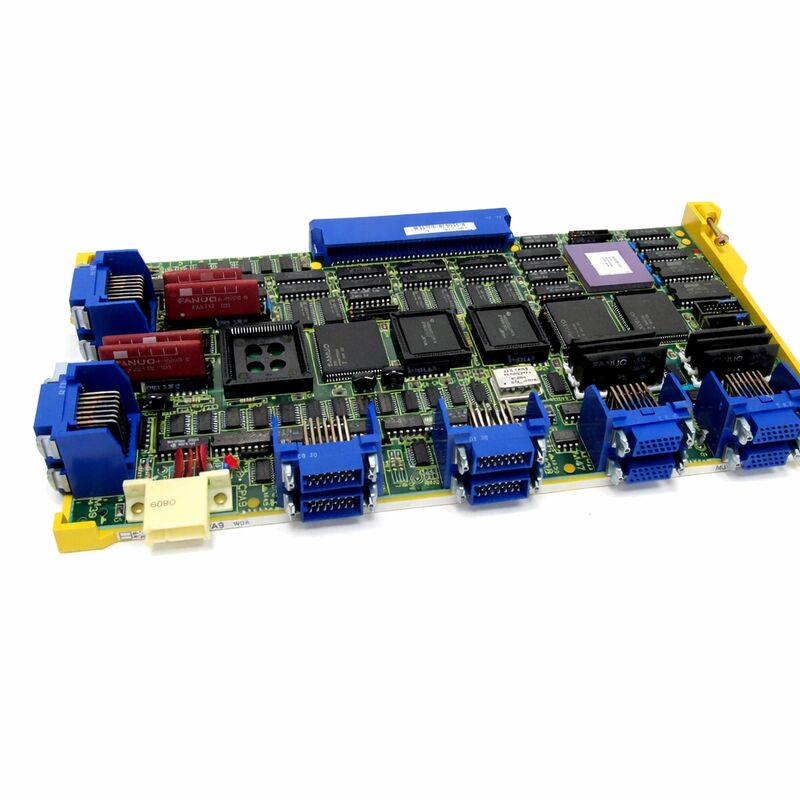

FANUC Series 0-C เป็นแพลตฟอร์ม CNC compact 32 บิตของ FANUC สําหรับเครื่องมือขนาดเล็กและกลางจนถึงปี 1990 ซึ่งครอบคลุมเครื่องหมุน, ศูนย์แปรรูปและเครื่องบดที่สร้างขึ้นรอบ 0C, 0D,และ 0F รายละเอียดการควบคุม.รุ่น 0-C นําการประมวลผล 32 บิตเข้าสู่สถาปัตยกรรม CNC compact ของ FANUC และ A16B-2200-0360 เป็นหนึ่งในบัตรควบคุมแกนที่ทําให้สถาปัตยกรรมนั้นทํางาน
ในการออกแบบแบบโมดูล 0-C บอร์ดหลักจัดการกับการประมวลผล CNC ทั้งหมด ขณะที่บอร์ดแกนพิเศษจัดการกับวงจรการเคลื่อนไหว servo และ spindleA16B-2200-0360 จัดการได้ถึง 3 หรือ 4 แกนดิจิตอลที่ 40 MHz มันอยู่ในช่วงที่มีความสามารถมากกว่าของการ์ดแกน 0-C ความเร็วในการประมวลผลกําหนดว่า servo loop จะทํางานอย่างแน่นและการ์ดจะตอบสนองคําสั่งแกนเร็วแค่ไหน
เครื่องจักรที่สร้างขึ้นบนแพลตฟอร์มนี้ยังคงอยู่ในการผลิตที่ทํางานอยู่ทั่วโลก เมื่อการ์ดแกนล้อมล้มเหลวในหนึ่งของ CNCs เหล่านี้ ส่วนการเคลื่อนไหวจะลงA16B-2200-0360 เป็นการแทนที่ที่เหมือนกันที่ถูกต้องที่ซ่อมแซมการตั้งค่าแกนเดิมโดยไม่ต้องเปลี่ยนแปลงซอฟต์แวร์การควบคุมหรือสาย.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2200-0360 |
| ประเภท | 3/4 การ์ดแกนดิจิตอล |
| พลาตฟอร์มควบคุม | 32 บิต FANUC 0-C |
| ความเร็วในการประมวลผล | 40 MHz |
| อินเตอร์เฟซ | 0C, 0D, 0F เซอร์โว/สปินด์ |
| ซีรี่ย์ | A16B-2200 |
| สถานะ | หยุดผลิต |
| สาเหตุ | ญี่ปุ่น |
"แกน 3/4"√ ระดับการนับแกน การ์ดนี้ควบคุม 3 หรือ 4 แกน servo / spindle ดิจิตอลพร้อมกันการ์ด 2 แกนหรือการ์ดแกนแบบแอนาล็อกจากครอบครัว A16B-2200 เดียว ใช้งานในตําแหน่งที่แตกต่างกันและไม่ใช่ตัวแทน.
32 บิต 0-C✓ การกําเนิดการควบคุม การ์ดนี้ตรงกับสถาปัตยกรรมบอร์ดหลัก 0-C มันไม่เข้ากันได้กับ 0i, 16i, หรือ 18i i-Series CNCหรือกับแพลตฟอร์ม 0-A หรือ 0-B 8 บิทเก่ากว่า.
"40 MHz"ในชุด A16B-2200 การ์ดที่มีความเร็วนาฬิกาที่แตกต่างกัน ให้บริการระดับการทํางานที่แตกต่างกันการกําหนด 40 MHz เป็นส่วนหนึ่งของความเป็นตัวของบัตร และควรตรงกับรายละเอียดของบัตรที่ติดตั้งเดิม.
การยืนยัน A16B-2200-0360 แทนเครื่องติดตั้ง ใช้เวลาไม่เกิน 5 นาที และกําจัดความผิดพลาดการสั่งซื้อที่พบได้บ่อยที่สุด:
คําถามที่ 1: การกําหนด 3/4 หมายถึงอะไร? นี่คือบัตร 3 แกนหรือ 4 แกน?
การ์ดรองรับสูงสุด 4 ช่องทางแกนดิจิตอล ในเครื่องที่ตั้งค่า 3 แกนมันทํางาน 3 ช่องทาง; ในเครื่อง 4 แกนมันทํางาน 4การมอบแกนเฉพาะขึ้นอยู่กับการติดตั้งเดิมของเครื่อง. การ์ดไม่จําเป็นต้องเปลี่ยนระหว่างการตั้งค่า 3 แกนและ 4 แกน
คําถามที่ 2: A16B-2200-0360 สามารถใช้กับ FANUC 0i-C หรือ 16i?
เปล่า การ์ดนี้เป็นการ์ดเฉพาะสําหรับแพลตฟอร์ม FANUC 0-C 32 บิต การควบคุม CNC 0i, 16i, 18i และการควบคุม i-series ที่เกี่ยวข้องใช้สถาปัตยกรรมที่แตกต่างกันและการ์ดแกนที่แตกต่างกันA16B-2200 ซีรี่ย์ไม่ติดตั้งข้ามกับ i ซีรีย์ควบคุม.
Q3: เครื่องเตือนบนแกนควบคุมทั้งหมดพร้อมกัน.
ระเบิดพร้อมกันบนแกนทั้งหมดชี้ไปที่ชั้นควบคุมแกนร่วม A16B-2200-0360 เป็นผู้ต้องสงสัยหลัก ก่อนเปลี่ยนการ์ดยังตรวจสอบความแรงกดจําหน่ายไฟฟ้าที่ส่งไปยังบอร์ดแกนและตรวจสอบบอร์ดหลักไม่ได้การสร้างความผิดพลาดด้านบนที่แพร่กระจายไปยังบอร์ดแกน.
Q4: A16B-2200-0360 จากเครื่อง 0-C ที่แตกต่างกัน สามารถใช้เป็นตัวแทนได้หรือไม่?
ใช่ ยกเงื่อนไขที่มันมีเบอร์ชิ้นเดียวกัน A16B-2200-0360 และได้รับการยืนยันว่าใช้งานได้ ก่อนการถอนจากเครื่องมือผู้บริจาคการ์ดไม่เก็บปารามิเตอร์เฉพาะเครื่องจักร ปารามิเตอร์ CNC ถูกเก็บไว้ใน SRAM ของหน่วยควบคุมหลังการติดตั้งเครื่องสํารอง ปารามิเตอร์ไม่ถูกผลกระทบ และไม่จําเป็นต้องเข้าใหม่ หากโมดูล SRAM ไม่เสียหาย
คําถามที่ 5: A16B-2200-0360 ถูกหยุดผลิต แล้วหน่วยที่น่าเชื่อถือได้อย่างไร?
ผ่าน FANUC 0-C หลังการตลาด ผู้นักชํานาญงานด้านชิ้นส่วน CNC ของ FANUC และผู้ขายชิ้นส่วนที่ผ่านการทดสอบ ขอรับรองว่าหน่วยถูกทดสอบในระบบ CNC 0-C ที่ใช้จริง ไม่ใช่แค่ตรวจดูต้องการบรรจุที่ปลอดภัยจาก ESD สําหรับการขนส่งและการเก็บรักษาสําหรับเครื่องจักรที่ยังใช้เครื่องควบคุม 0-C ในการผลิต การเก็บบัตรแกนสํารองไว้ในสถานที่เป็นมาตรการป้องกันที่ใช้ได้
