| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| หมายเลขรุ่น | A16B-2200-0093 |

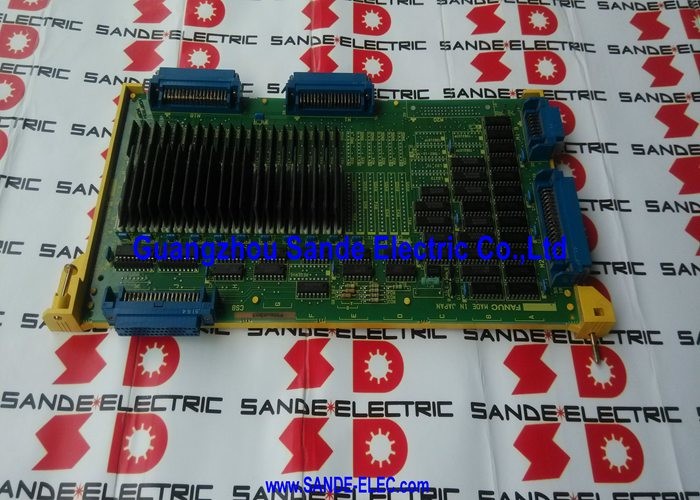

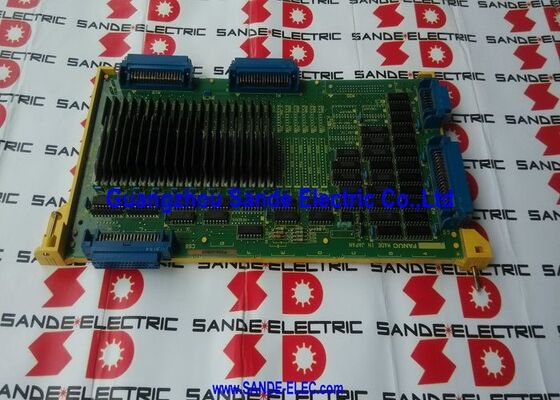

A16B-2200-0093 เป็นบอร์ดควบคุมแกนเดียวที่ใช้ใน FANUC15AระบบควบคุมPCB 1 แกนสําหรับการควบคุม 15A, และบอร์ดควบคุมแกน, และบอร์ดควบคุมดิจิตอลแบบแกนเดียวสําหรับอินเตอร์เฟซประเภท Aหลายผู้เชี่ยวชาญด้านบริการยังระบุว่าบอร์ดแกน 1 ช่องใช้ใน15-MAหรือ15TAการตั้งค่า
ส่วนนี้ตั้งอยู่ในชั้นควบคุมแกน แทนที่จะเป็นส่วนจอหรือความจํา แหล่งซ่อมบํารุงระบุว่ามันถูกใช้กับครอบครัวเครื่องปรับเสียง AC servo ดิจิตอล เช่นA06B-6058,A06B-6066และA06B-6090การจัดเรียงแบบชุด และสามารถทํางานเป็นแผ่นแกนเพิ่มเติมคู่กับแผ่นแกนขนาดใหญ่ 2- 3 หรือ 4 ช่องที่ทําให้มันมีประโยชน์ในระบบที่แกนที่ควบคุมเพิ่มเติมหนึ่งต้องการโครงสร้างแผ่น FANUC ของเดิมที่จะยังคงไม่เสียหาย.
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | FANUC |
| เลขส่วน | A16B-2200-0093 |
| เลขรุ่น | A16B22000093 |
| ประเภทกระดาน | PCB การควบคุม 1-แกน / บอร์ดการควบคุมแกน |
| รูปแบบแกน | มุมเดียว / 1 ช่องทาง |
| ครอบครัวควบคุม | FANUC 15A |
| สไตล์อินเตอร์เฟซ | ประเภท A |
| ระบบควบคุม | ดิจิตอล |
| อ้างอิงระบบทั่วไป | 15-MA, 15TA |
| สถานการณ์ของเครื่องขยายเสียงทั่วไป | A06B-6058 / 6066 / 6090 การจัดการครอบครัว |
A16B-2200-0093 ใช้กันทั่วไปเครื่อง FANUC 15Aที่ต้องการบอร์ดควบคุมดิจิตอลแบบแกนเดียวใน aอินเตอร์เฟซประเภท Aแผนผัง มันเหมาะสมกับการควบคุมเพิ่มเติมแบบแกนเดียว,15A การเปลี่ยนแผ่นแกนและงานซ่อมแซมในเครื่องจักรที่รวมแผ่น 1 ช่องกับแผ่นแกนหลายช่องอื่น ๆ.
ในงานซ่อมเครื่องจักรจริงๆบอร์ดนี้มีความเกี่ยวข้องมากที่สุดเมื่อสถาปัตยกรรม servo ของเครื่องจักรแล้วตรงกับครอบครัวแกนดิจิตอล 15A และเส้นทางแกนเป้าหมายได้ถูกแยกออกจากบอร์ดควบคุมแทนการตอบสนอง, พลังงาน, หรือการควบคุมหลักผิดพลาด
Q1. A16B-2200-0093 เป็นกระดานประเภทไหน?
มันคือPCB ระบบควบคุม 1 แกนสําหรับFANUC 15A, หรือเรียกกันว่าบอร์ดควบคุมแกนดิจิตอลแกนเดียวและ aอินเตอร์เฟซประเภท Aบางผู้เชี่ยวชาญเกี่ยวกับการซ่อมแซมบอร์ดแกน 1 ช่อง.
คําถามที่ 2 บอร์ดนี้ทําอะไรในระบบ?
บทบาทของมันคือการจัดการเส้นทางการควบคุมดิจิตอลแกนเดียวในระบบ 15A แหล่งซ่อมแซมผู้เชี่ยวชาญอธิบายว่าเป็นบอร์ดที่ใช้ใน15-MA / 15TAสภาพแวดล้อมและเป็นแผ่นแกนเพิ่มเติมที่สามารถทํางานกับแผ่นแกนหลายช่องอื่น ๆ ในเครื่องควบคุมเดียวกัน
Q3. อะไรควรตรวจสอบเมื่อเลือก A16B-2200-0093?
ตรวจสอบเลขชิ้นละเอียด, การครอบครัวควบคุมและว่าเครื่องใช้15A ลายแกนประเภท Aมันคุ้มค่าเช่นกันที่จะยืนยันว่าบอร์ดที่ติดตั้งเป็นส่วนหนึ่งของผสมบอร์ดแกนใหญ่ เนื่องจากรุ่นนี้สามารถทํางานพร้อมกับบอร์ดแกน 2- 3- หรือ 4-ช่อง
Q4. รายละเอียดหลักควรเข้าใจอย่างไร?
รางวัล1 แกน✓ หมายถึงบอร์ดนี้จัดการเส้นทางแกนที่ควบคุมได้หนึ่งเส้นทาง15Aอัตราการผลิตประเภท A- ระบุรูปแบบอินเตอร์เฟซที่มันถูกออกแบบมา สําหรับ สามองค์ประกอบเหล่านี้ต้องสอดคล้องกับโครงสร้างการควบคุม servo ที่ติดตั้ง ก่อนที่จะเปลี่ยนบอร์ด
คําถามที่ 5 การวินิจฉัยความบกพร่องควรทําอย่างไร ก่อนเปลี่ยนบอร์ดนี้?
จุดเริ่มต้นที่ดีคือการแยกความผิดปกติในการควบคุมแกนเดียวจากความผิดปกติของเครื่องขยายแรง servo. หากแกนหนึ่งได้รับผลกระทบในขณะที่ส่วนที่เหลือของระบบยังคงมั่นคงและเครื่องจักรที่ทราบว่าใช้บอร์ดแกน 15A 1 ช่อง, PCB การควบคุมกลายเป็นจุดผิดพลาดที่น่าจะเป็นมากขึ้น. มันยังมีเหตุผลที่จะตรวจสอบครอบครัวยกระดับดิจิตอลที่เกี่ยวข้องA06B-6058 / 6066 / 6090- การจัดตั้งเครื่องขยายเสียง
