| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2200-0090 |
FANUC ซีรีส์ 15 (และตัวแปร 150 ของมัน) เป็นแพลตฟอร์ม CNC หลักของ FANUC สําหรับเครื่องมือเครื่องจักรที่ซับซ้อนและแกนสูงในยุคการผลิต,ซีรี่ย์ 15 ได้ถูกออกแบบโดยเฉพาะสําหรับเครื่องจักรที่มีจํานวนแกนสูง ∆ ศูนย์แปรรูปขนาดใหญ่ที่มีพัลเล็ตและโต๊ะหมุน, ศูนย์หมุนหลายสปินด์, เซลล์การผลิตที่ยืดหยุ่นและเครื่องจักรการผลิตที่พิเศษสําหรับเครื่องบินอวกาศหรือองค์ประกอบวิศวกรรมหนัก.

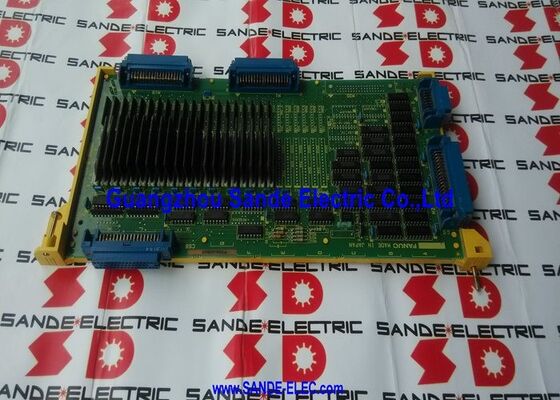

A16B-2200-0090 เป็นหนึ่งในบอร์ดควบคุมแกนที่ทําให้ความสามารถแกนสูงนี้เป็นไปได้ โดยการสะสมบอร์ด 4 ช่องหลายในตู้ CNC ซีรีส์ 15เครื่องควบคุมสร้างจํานวนแกนของมันในกลุ่มของ 4 ≤ 16 แกนโดยรวมเมื่อ 4 บอร์ดถูกติดตั้ง.
| ปริมาตร | มูลค่า |
|---|---|
| ช่องทางแกน | 4 (ต่อแผ่น) |
| ประเภทสัญญาณ | PWM ดิจิตอล |
| ความเหมาะสมของไดรฟ์ | เครื่องขับเคลื่อน FANUC 6058, 6066 |
| แกนระบบสูงสุด | 16 (มี 4 บอร์ด) |
| รองรับได้ | 15A, 15M, 15-MA, 150M, 15-MF, 15-TT, 15-TA, 15-TF |
A16B-2200-0090 ตัวเดียวให้ช่องทาง 4 แกน สถาปัตยกรรมซีรีส์ 15 ของ FANUC ทําให้แผ่นแกนหลายตัวสามารถอยู่ร่วมกันใน CNC เดียวได้:
4 แกน:หนึ่ง A16B-2200-0090 ราคา 15A รุ่นกระชับสําหรับศูนย์แปรรูป 4 แกน
8 แกน:สองแผ่น หน่วยแปรรูป 4 แกนที่มีแกนหมุนพาเล็ตและแกนเส้นเพิ่มเติม
12 แกน:สามแผ่น ✓ เหมาะสําหรับศูนย์หมุนหลายแกนหรือเครื่องจักรที่มีตารางหมุนและการตั้งหัวที่ซับซ้อน
16 แกน:สี่แผ่น ราคาสูงสุด ใช้ในเครื่องมือขนาดใหญ่และซับซ้อน เช่น ระบบการแปรรูปยืดหยุ่นหลายพัลเล็ตหรือส่วนส่วนของเครื่องถ่ายทอด
บอร์ดในรูปแบบหลายการ์ดทํางานเป็นอิสระ แต่ภายในกรอบการสั่งและการตอบสนองของ CNC เดียวกัน แต่ละบอร์ดจัดการ 4 แกนของตัวเองCNC ประสานงานทุกบอร์ดพร้อมกันผ่านระบบบันทึก BASE.
ความผิดพลาดแกนกลางการแปรรูป 4 แกน:ศูนย์แปรรูป FANUC 15-MA สร้างสัญญาณเตือนแกนบนแกนหนึ่งของสี่แกน servo ของมัน หลังจากการยกเว้นการขับเคลื่อนและมอเตอร์ แผ่นแกน A16B-2200-0090 ได้รับการระบุว่าเป็นแหล่งความผิดพลาดการเปลี่ยนซ่อมแซมช่องทางแกนที่ผิดปกติ.
การบํารุงรักษาเครื่องถ่าย 16 แกน:เครื่องถ่ายทอดขนาดใหญ่ใช้แผ่น A16B-2200-0090 สี่แผ่นในการควบคุม 16 สถานที่แปรรูปพร้อมกัน. แผ่นหนึ่งพัฒนาสัญญาณเตือนแกนบนช่อง 5 ′′ 8 (แผ่น 2 จาก 4)บอร์ดที่ล้มเหลวถูกเปลี่ยนโดยไม่รบกวนสามบอร์ดอื่น ๆ หรือแกนของพวกเขา.
Q1: A16B-2200-0090 สามารถควบคุมการขับเคลื่อน servo ดิจิตอลซีรีส์ 15 นอกจาก 6058 และ 6066 ได้หรือไม่?
A16B-2200-0090 ได้ถูกออกแบบมาโดยเฉพาะสําหรับเครื่องขับเคลื่อนเซอร์โวดิจิตอล FANUC 6058 และ 6066 ซีรีย์. เครื่องขับเคลื่อนเหล่านี้ใช้โปรโตคอล PWM อินเตอร์เฟซที่บอร์ดแกนผลิต.ซีรี่ย์ FANUC servo drive ใหม่ (Alpha), Alpha-i, Beta-i) ใช้อินเตอร์เฟซการสื่อสารที่แตกต่างกัน (ประเภท A, ประเภท B หรือ FSSB) และไม่เข้ากันได้กับ A16B-2200-0090
Q2: BASE 0, BASE 1 และ BASE 2 ในสถาปัตยกรรมแผ่นแกนซีรีส์ 15 คืออะไร?
BASE 0, 1, และ 2 เป็นบันทึกคําสั่งความจําร่วมกันในบัสภายใน CNC ซีรีส์ 15 CPU หลักเขียนคําสั่งเพิ่มตําแหน่งเข้าไปในบันทึกเหล่านี้ทุกรอบการแทรก.A16B-2200-0090 อ่านบันทึก BASE ที่เหมาะสมสําหรับแต่ละแกน 4 ของมันและแปลข้อมูลคําสั่งในสัญญาณการขับเคลื่อน PWMสถาปัตยกรรมที่จําได้นี้ทําให้ CPU และบอร์ดแกนสามารถแลกเปลี่ยนคําสั่งโดยไม่ต้องสื่อสารระหว่างโปรเซสเซอร์โดยตรง
Q3: การจัดตั้งการมอบช่องทางแกนได้อย่างไรเมื่อใช้แผ่น A16B-2200-0090 หลายแผ่น?
ในระบบ Multiboard Series 15 ทุกแผ่น A16B-2200-0090 จะได้รับหมายเลขแกนฐานผ่านการตั้งค่าพารามิเตอร์และตําแหน่งทางกายภาพของแผ่นใน CNCบอร์ดแรกใช้แกน 1 หน่วย 4, มือที่สองจับแกน 5?? 8 เป็นต้นปริมาตรการมอบแกนถูกตั้งค่าในตารางปริมาตรแกนของ CNC การเปลี่ยนแปลงปริมาตรเหล่านี้ไม่ถูกต้องอาจทําให้แกนถูกมอบให้กับบอร์ดที่ผิดส่งผลให้เกิดความผิดพลาดในการควบคุม
Q4: A16B-2200-0090 เหมาะสําหรับระบบซีรีส์ 15-B หรือ 15-C ไหม?
A16B-2200-0090 ได้รับการยืนยันสําหรับระบบรุ่น 15A (โมเดล A) ที่ได้รับการกําหนดว่า 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT และ 15-TFซีรี่ย์ 15-B และ 15-C นําเสนอฮาร์ดแวร์บอร์ดแกนที่แตกต่างกันเป็นส่วนหนึ่งของสถาปัตยกรรม servo ที่อัพเดทยืนยันรุ่นรุ่นของ CNC ก่อนสั่งซื้อ
Q5: เกิดอะไรขึ้นเมื่อหนึ่งใน 4 บอร์ด A16B-2200-0090 พลาดในระบบ 16 แกน?
เพียง 4 แกนที่ควบคุมโดยบอร์ดที่ล้มเหลวเท่านั้นที่ออกสัญญาณเตือน ส่วนอีก 3 แกนและ 12 แกนของพวกเขายังคงทํางานตามปกติCNC จะแสดงสัญญาณเตือนสําหรับแกนที่ได้รับผลกระทบเครื่องยังสามารถทํางานบนแกนที่เหลือของมันถ้ากระบวนการผลิตอนุญาตให้
