| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-1211-0273 |
เลขส่วน:A16B-1211-0273
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:PCB การควบคุมแกนดิจิตอลแบบช่องเดียว
ซีรี่ย์บอร์ด:A16B-1211
ระบบที่เข้ากันได้:ระบบ FANUC 11, 11A, 11M, 11T, 11MF, 11TF
จํานวนแกน:1 (ตัวควบคุมแกนล้อมล้อมล้อมเดียว)
ไดรฟ์ที่เข้ากันได้:เครื่องเสริมเสียงอัตราแลกเปลี่ยนแบบดิจิตอล 6057
การก่อสร้างช่องเจาะ (ไม่ติดบนพื้นผิว)

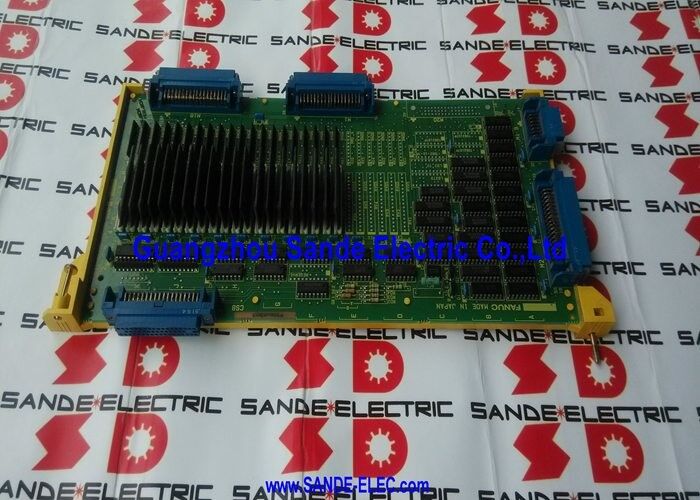

A16B-1211-0273 เป็นบอร์ดควบคุมแกนดิจิตอลแบบช่องเดียวสําหรับ CNC ระบบ 11 ของ FANUC
มันทํางานเป็นอินเตอร์เฟซ servo หลักสําหรับแกนเดียวการผลิตคําสั่งดิจิตอลที่ขับเคลื่อนหน่วยเครื่องขยายการทํางาน 6057 ที่เชื่อมต่อ และการประมวลผลผลตอบสนองตําแหน่งที่กลับมาจากเครื่องปรับรหัสของมอเตอร์.
ในสถาปัตยกรรมการควบคุมแกนกระจายของระบบ 11 บอร์ดแกนแต่ละแผ่นให้บริการแกนที่ได้รับการกําหนดอย่างอิสระด้วยแผ่นทั้งหมดที่ประสานงานผ่านตัวควบคุมหลักเพื่อผลิตการเคลื่อนไหวหลายแกนพร้อมกันที่ปฏิบัติการการแปรรูปหรือการหมุนต้องการ.
ระบบ 11 เป็นหนึ่งในแพลตฟอร์ม CNC ของ FANUC ก่อนการเปลี่ยนไปยังรุ่น 0-C และรุ่น 15และเครื่องมือหลายฟังก์ชันในอุตสาหกรรมที่หลากหลาย.
บอร์ดแกนที่ควบคุมเครื่องจักรเหล่านั้นคือ A16B-1211-0273 และพี่น้องของมัน บอร์ดที่ออกแบบมาสําหรับการนําไปใช้ในระบบดิจิตอลที่มีความสามารถมากขึ้นภายหลังของระบบ 11เมื่อ FANUC ปล่อยเครื่องควบคุม 0-C และ 15 ซีรีส์, ระบบ 11 ถูกเปลี่ยนไป แต่เครื่องจักรที่มันควบคุมยังคงทํางาน และยังคงทํางานในวันนี้

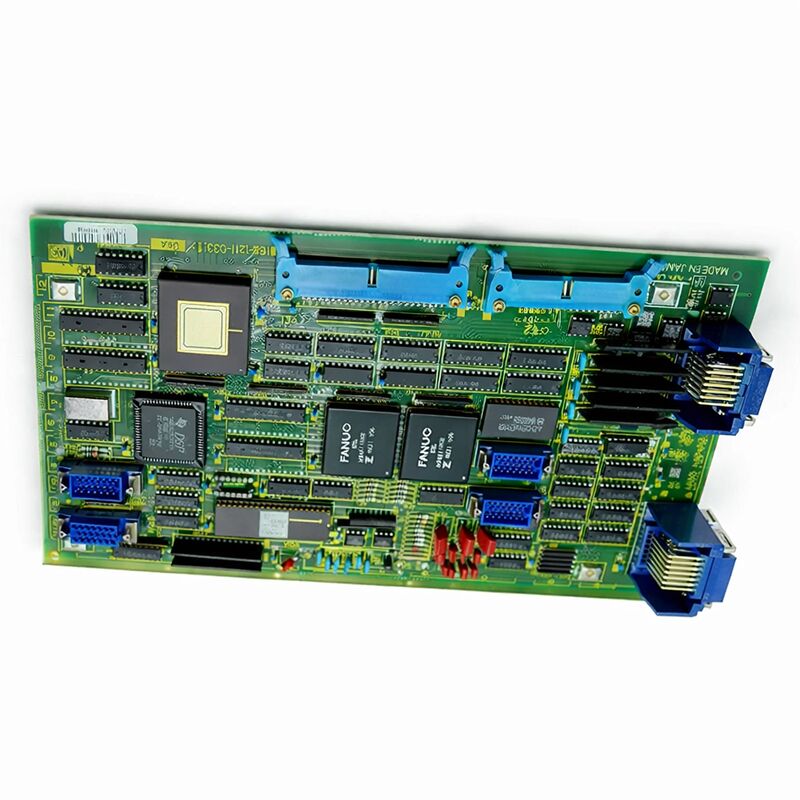

บอร์ดมีโครงสร้างที่ไม่ติดตั้งบนพื้นผิว ผ่านหลุม, โดยมีสายส่วนประกอบที่ใส่ผ่าน PCB และผสมผสานด้านหลัง
นี่คือเทคโนโลยีการก่อสร้างในยุคของมัน และมันมีข้อดีทางปฏิบัติ สําหรับแผ่นที่อายุหลายสิบปีแล้ว: ส่วนประกอบสามารถเข้าถึงได้เป็นตัวอย่างเพื่อตรวจสอบและเปลี่ยน
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-1211-0273 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | PCB การควบคุมแกนดิจิตอลแบบช่องเดียว |
| ซีรี่ย์บอร์ด | A16B-1211 |
| ระบบที่เข้ากันได้ | ระบบ FANUC 11, 11A, 11M, 11T, 11MF, 11TF |
| ช่องทางแกน | 1 |
| ไดรฟ์ที่เข้ากันได้ | เครื่องเสริมเสียงอัตราแลกเปลี่ยนแบบดิจิตอล 6057 |
| การก่อสร้าง | ช่องเจาะ (ไม่ SMT) |
| อินเตอร์เฟซ | เครื่องรับการทํางานดิจิตอล (ซีรีส์ 6057) |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ระบบ 11 ของ FANUC ใช้วิธีการบัตรแกนล้อมล้อมส่วนนอกแบบโมดูล บอร์ดควบคุมหลักจัดการกับการประมวลผล CNC ทั้งหมดอินเตอร์เฟซผู้ใช้งาน.
การ์ดแกนเชื่อมต่อกับการขับเคลื่อน servo, การ์ดละแกนหนึ่ง, และถูกกระจายรอบรถบัสของเครื่องควบคุม.
การ์ดแต่ละตัวได้รับคําสั่งตําแหน่งจากตัวควบคุมหลัก และประมวลผลผลกลับของเครื่อง Encoder สําหรับแกนของมัน
A16B-1211-0273 ถูกติดตั้งในระบบดิจิตอล System 11 หลังกว่าที่มีความแข็งแกร่งมากขึ้น โดยเฉพาะอย่างยิ่งที่เชื่อมต่อกับหน่วยการขับเคลื่อน AC ดิจิตอล 6057
6057 เป็นเครื่องขับแบบดิจิตอล ที่สื่อสารผ่านแบบเดียวกันของอินเตอร์เฟซสัญญาณดิจิตอล ที่แผ่นแกนสร้างขึ้น
การผสมคู่นี้เป็นการนําเสนอการใช้งาน servo ที่ทันสมัยสําหรับระบบ 11 ในเวลานั้น ซึ่งนําเสนอการทํางาน servo ที่ดีขึ้นเมื่อเทียบกับการตั้งค่าอินเตอร์เฟซแบบอานาล็อกก่อนหน้านี้
บอร์ดมีมาตรฐานใน 11, 11A, 11M (ศูนย์แปรรูป), 11T (ศูนย์หมุน), 11MF และ 11TF ของระบบ 11
การกําหนดที่แตกต่างกันเหล่านี้สะท้อนความแตกต่างของการใช้งานและการตั้งค่าของตัวควบคุม ไม่ใช่การเปลี่ยนแปลงฮาร์ดแวร์พื้นฐาน
ปฏิบัติการของการ์ดแกน - การควบคุมแกนเซอร์โวหนึ่งผ่านการขับขี่ 6057 ของมัน - เป็นเหมือนกันไม่ว่าเครื่องจะใช้ระบบ 11 แบบไหน
หน่วยขยายเซอร์โว 6057 เป็นหน่วยขยายเซอร์โวดิจิตอลของ FANUC สําหรับรุ่น System 11
A16B-1211-0273 ให้บริการอินเตอร์เฟซการควบคุมที่เครื่องขับขี่เหล่านี้ต้องการ ✓ สัญญาณการสั่งการ servo ดิจิตอลที่ส่งความต้องการความเร็วจากเครื่องควบคุมไปยังเครื่องขับขี่และเส้นทางสําหรับการตอบสนองตําแหน่งโคเดอร์ที่จะกลับมาที่ตัวควบคุม.
เครื่องขับขี่ 6057 รับคําสั่งนี้ ทําวงจรควบคุมกระแสปัจจุบัน และส่งกระแสมอเตอร์ที่เหมาะสมไปยังมอเตอร์เซอร์โวเชื่อมต่อ
ฟังก์ชันของเครื่องขับเคลื่อนคือ การแปลงพลังงานและการควบคุมกระแสไฟฟ้า ความรู้อยู่ในบัตรแกน
การ์ดแกนคํานวณความต้องการความเร็วจากการคํานวณความผิดพลาดตําแหน่งของตัวควบคุม และ 6057 ทํามัน
การแยกฟังก์ชันอย่างสะอาดนี้หมายความว่า เมื่อเกิดความผิดพลาด การเข้าใจด้านไหนของอินเตอร์เฟซที่มันอยู่ จะกําหนดองค์ประกอบสํารอง
รหัสความผิดพลาดและรูปแบบการเตือน เป็นแนวทางในการวินิจฉัยนี้รหัสความผิดพลาดที่แสดงให้เห็นความผิดพลาดตําแหน่ง ∙ แกนไม่ปฏิบัติตามตําแหน่งที่สั่ง ∙ โดยไม่มีสัญญาณเตือนการขับเคลื่อน หมายถึงการสั่งตําแหน่งของบัตรแกนหรือการประมวลผลผลกลับกลับได้เสื่อม.
เครื่องเตือนการขับเคลื่อนที่แสดงให้เห็นว่าไฟฟ้าเกินระดับชี้ให้เห็นว่า มอเตอร์หรือเครื่องขับเคลื่อนคือจุดผิดพลาด
การใช้งานหลายทศวรรษได้แสดงให้เห็นถึงความทนทานของ PCB ที่มีรูที่ออกแบบดีA16B-1211-0273 เก่าพอแล้วที่ตัวประกอบไฟฟ้าของมันจะเข้าใกล้หรือเกินอายุการใช้งานที่ถูกออกแบบในสภาพการทํางานปกติ.
คอนเดซิเตอร์จะแก่ตัวเมื่อเอเลคโทรลิตระเหยลงอย่างช้า ๆ และความจุของคอนเดซิเตอร์จะลดลงในขณะที่ความต้านทานซีรีย์ที่เท่าเทียมกัน (ESR) ของคอนเดซิเตอร์จะเพิ่มขึ้นคอนเดสเตอร์ไฟฟ้าที่ปรับปรุงความเสื่อมอนุญาตให้ความกระชับกระแสที่แสดงออกเป็นพฤติกรรม servo ที่ไม่ปกติ, ความเร็วที่แปรปรวนไม่อธิบาย หรือสัญญาณเตือนที่ปรากฏและหายไปโดยไม่มีสาเหตุทางกลที่ชัดเจน
คอนเดเซนเตอร์หลุมผ่านสามารถเปลี่ยนด้วยอุปกรณ์ผสมพื้นฐานและการเปลี่ยนที่เหมาะสม
นี่คือการปรับปรุงที่ใช้ได้ สําหรับกระดานที่ใช้ได้
เทคนิคอิเล็กทรอนิกส์ที่มีความสามารถ สามารถเปลี่ยนตัวประกอบไฟฟ้าใน A16B-1211-0273 ในไม่กี่ชั่วโมงการฟื้นฟูประสิทธิภาพของป้ายไฟฟ้าและอาจขยายอายุการใช้งานของมันอีกหลายปี.
Q1: เครื่องระบบ 11 สร้างสัญญาณเตือน servo บนแกนเฉพาะหนึ่งตอนเปิดเครื่อง.แกนอื่นเริ่มต้นปกติ. เครื่องขับขี่ 6057 สําหรับแกนนั้นไม่แสดงสัญญาณเตือนอิสระใดๆ. นี่ A16B-1211-0273 ไหม?
เครื่องเตือนการทํางานแบบแกนเดียวที่เปิดไฟ โดยเครื่องขับเคลื่อนรายงานว่าไม่มีความผิดพลาดที่อิสระ และแกนอื่นๆ เป็นปกติ เป็นที่สอดคล้องกับการ์ดแกนที่ไม่สามารถทําความสําเร็จในลําดับการเริ่มต้นของมันการ์ดแกนต้องสร้างการสื่อสารกับการขับเคลื่อนของมันระหว่างการเปิด.
ถ้าวงจรการสื่อสารของบัตรล้มเหลว เครื่องยนต์ไม่ได้รับคําสั่ง เครื่องควบคุมรายงานความผิดพลาดของเซอร์โวแต่ตัวเครื่องขับเองที่ทํางานด้วยไฟฟ้า ไม่แสดงสัญญาณเตือน.
ตรวจสอบตัวเชื่อมระหว่างบัตรแกนและหน่วยขับเคลื่อน, จากนั้นดําเนินการเพื่อการเปลี่ยนบอร์ดถ้าเชื่อมยืนยันว่าดี
Q2: แกนที่ควบคุมโดย A16B-1211-0273 วิ่งด้วยความเร็วที่ไม่ถูกต้องเล็กน้อยในช่วงวงจรการตัด DNC การอ่านตําแหน่งแม่นยํา แต่คุณภาพการตัดได้ลดลงไม่เกิดสัญญาณเตือนเกิดอะไรขึ้น?
ความละเอียดไม่ถูกต้องของความเร็วระหว่างการตัดโดยไม่มีสัญญาณเตือนตําแหน่งชี้ให้เห็นว่าวงจรควบคุมความเร็วมีปัญหา
การ์ดแกนผลิตสัญญาณความเร็วความต้องการ หากวงจรปรับสัญลักษณ์บนการ์ดมีส่วนประกอบเสื่อมคอนเดซเตอร์รั่ว ✓ การสั่งความเร็วอาจมีอาการผิดพลาดเล็ก ๆ ที่ผลิตความเร็วการตัดที่ไม่ถูกต้องโดยไม่ต้องผลิตตําแหน่งตามความผิดพลาด.
เปรียบเทียบข้อมูลการวินิจฉัย servo สําหรับแกนนี้กับเส้นเบอร์แรนซ์จากเมื่อเครื่องทํางานอย่างถูกต้อง
Q3: บอร์ด A16B-1211-0273 จากเครื่องจักร System 11 สองเครื่องที่แตกต่างกัน ดูเหมือนจะมีฉลากการแก้ไขฮาร์ดแวร์ที่แตกต่างกัน พวกเขาสามารถแลกเปลี่ยนกันได้หรือไม่
A16B-1211-0273 ด้วยคําย้อนเครื่องมือที่แตกต่างกัน (ตัวอย่างเช่น /01A/02A) โดยทั่วไปแสดงให้เห็นการปรับเปลี่ยนการวางแผน PCB หรือส่วนประกอบที่เกิดขึ้นระหว่างการผลิต โดยยังคงมีมาตรฐานการทํางานเดียวกัน.
ในกรณีส่วนใหญ่ บอร์ดรีวิชั่นที่ล่าสุดจะเข้ากันได้แบบย้อนหลังกับซ็อคเกตและการตั้งค่ารีวิชั่นที่เก่ากว่า
อย่างไรก็ตาม, นี้ควรได้รับการตรวจสอบกับระบบ 11 เอกสารฮาร์ดแวร์สําหรับการปรับแต่งเครื่องจักรเฉพาะ ก่อนการแลกเปลี่ยนการแก้ไข.
Q4: ได้รับ A16B-1211-0273 แทนแล้ว การตรวจสอบอะไรที่ควรทําก่อนการติดตั้ง
ก่อนการติดตั้งเครื่องสํารอง ตรวจสอบสายเชื่อมต่อสําหรับความเสียหายหรือการออกซิเดน สําหรับบอร์ดส่วนเกินที่อาจถูกเก็บไว้ ตรวจสอบการเสียหายของตัวประกอบความแข็งรายงานผลการเก็บรักษา.
พิสูจน์ว่าบอร์ดของการแก้ไข ลงท้ายเป็นที่เข้ากันได้กับการติดตั้ง
หลังจากการติดตั้งแกนควรวิ่งช้า ๆ ผ่านระยะของมัน ก่อนที่จะวิ่งจักรยานอัตโนมัติ และการตอบสนองตําแหน่งควรตรวจสอบกับขีดจํากัดการเดินทางที่รู้จักของเครื่อง
Q5: บอร์ดนี้ถูกหยุดโดย FANUC บริการซ่อมแซมยังมีอยู่หรือไม่
ใช่ ซีสติม 11 แอ็กซ์ บอร์ด ซัพพลายเชน ยังคงทํางานผ่านตลาดบริการอัตโนมัติอุตสาหกรรม
บริการซ่อมแซมระดับส่วนประกอบ ณ ที่ส่วนประกอบที่ผิดปกติเฉพาะเจาะจงถูกระบุและเปลี่ยน ณ มีให้บริการจากผู้เชี่ยวชาญด้านบริการ CNC ที่ทํางานเป็นประจําในรุ่นนี้ของ FANUCการสร้างรูผ่านทําให้การซ่อมแซมระดับส่วนประกอบเป็นจริง.
บริการแลกเปลี่ยน เมื่อแผ่นที่ซ่อมแซมและได้รับการทดสอบถูกให้แทนกับแผ่นเดิมที่บกพร่องยังมีให้บริการและให้ทางเลือกการฟื้นฟูที่รวดเร็วที่สุดเมื่อการผลิตไม่สามารถรอการซ่อม.
