| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-1211-0270 |
หมายเลขชิ้นส่วน: A16B-1211-0270
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

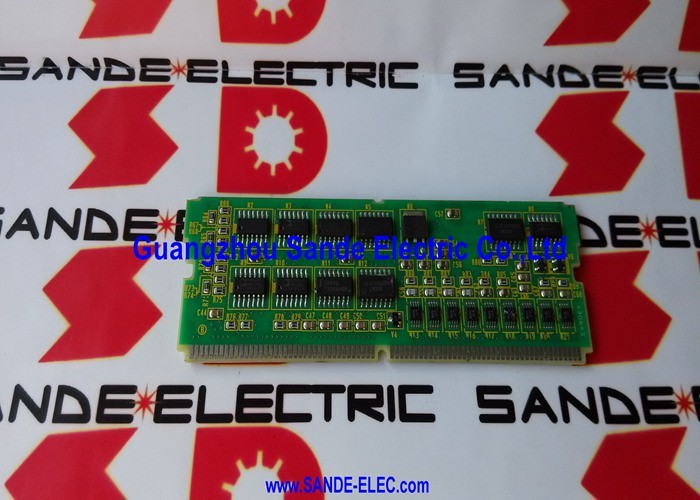

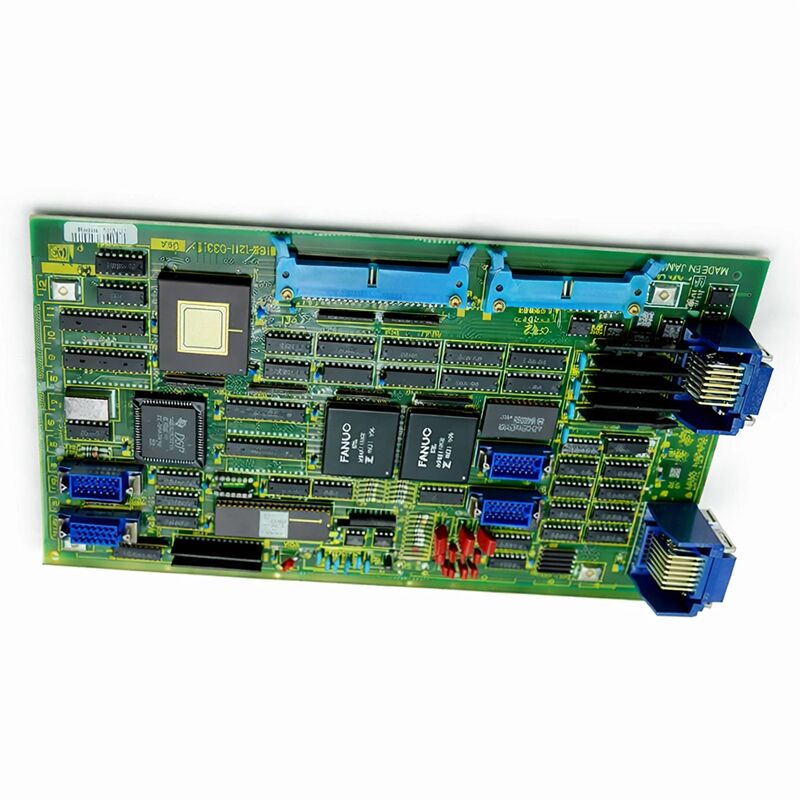

ประเภทผลิตภัณฑ์: แผงวงจรเสริมแกนควบคุมดิจิทัล — 2 แกน
ซีรีส์บอร์ด: A16B-1211
ระบบที่รองรับ: FANUC Series 10 / 11
A16B-1211-0270 คือแผงวงจรเสริมแกนควบคุมดิจิทัลแบบ 2 แกนสำหรับระบบ CNC ของ FANUC Series 10 และ 11 โดยจะเพิ่มความสามารถของแกนให้กับคอนโทรลเลอร์เหล่านี้ด้วยการเพิ่มแกนเซอร์โวที่ควบคุมด้วยดิจิทัลอีกสองแกนจากการกำหนดค่าพื้นฐาน
ในสถาปัตยกรรม FANUC Series 10/11 คอนโทรลเลอร์พื้นฐานจะจัดการชุดแกนผ่านแผงควบคุมหลัก เมื่อแอปพลิเคชันต้องการแกนมากกว่าที่การกำหนดค่าพื้นฐานรองรับ แผงวงจรเสริมแกนจะให้การขยาย
Series 10 และ 11 เป็น CNC ประสิทธิภาพสูงของ FANUC ในยุคนั้น — คอนโทรลเลอร์ที่ออกแบบมาสำหรับเครื่องมือเครื่องจักรแบบหลายแกนที่ต้องการ เช่น ศูนย์กลางการตัดเฉือนที่มีโต๊ะหมุน ศูนย์กลางการกลึงขนาดใหญ่ที่มีเครื่องมือหมุน และการกำหนดค่าแบบหลายเส้นทางที่ซับซ้อน
แผงวงจรเสริมแกนมีอยู่เนื่องจากแอปพลิเคชันเหล่านี้มักต้องการแกนมากกว่าที่การกำหนดค่าแผงควบคุมเดียวสามารถรองรับได้
การควบคุมแบบดิจิทัลในบริบทนี้หมายความว่าการควบคุมแกนทำงานผ่านอินเทอร์เฟซเซอร์โวดิจิทัล — คำสั่ง การตอบกลับ และข้อมูลตำแหน่งจะเดินทางเป็นค่าดิจิทัลแทนแรงดันอนาล็อก นี่เป็นการพัฒนาจากระบบเซอร์โวอนาล็อกรุ่นก่อนหน้า และให้การควบคุมแกนที่แม่นยำและทำซ้ำได้มากขึ้น
A16B-1211-0270 ใช้ประโยชน์จากอินเทอร์เฟซการควบคุมดิจิทัลนี้สำหรับแกนเพิ่มเติมอีกสองแกน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-1211-0270 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงวงจรเสริมแกนควบคุมดิจิทัล |
| ซีรีส์บอร์ด | A16B-1211 |
| จำนวนแกน | 2 แกน |
| ประเภทการควบคุม | การควบคุมเซอร์โวดิจิทัล |
| ระบบที่รองรับ | FANUC Series 10 / 11 |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ระบบ CNC ของ FANUC Series 10 และ 11 ได้รับการออกแบบมาเพื่อความยืดหยุ่น คอนโทรลเลอร์พื้นฐานจัดการแกนหลัก
แผงวงจรเสริมแกนเสริมช่วยเพิ่มความสามารถของคอนโทรลเลอร์ในการจัดการแกนรองและแกนระดับอุดมศึกษา — โต๊ะหมุน ตัวจัดตำแหน่ง แกนรอง และแกนเชิงเส้นเพิ่มเติมบนเครื่องมือเครื่องจักรที่ซับซ้อน
แผงวงจรเสริมแกนไม่ทำงานอย่างอิสระ
มันทำงานร่วมกับแผงควบคุมหลัก โดยรับคำสั่งการเคลื่อนที่แบบสอดแทรก และจัดการการสื่อสารเซอร์โวสำหรับแกนที่ได้รับมอบหมาย
การวางแผนการเคลื่อนที่ของ CNC ทำงานจากส่วนกลาง การดำเนินการตามคำสั่งการเคลื่อนที่เหล่านั้นสำหรับแกนเพิ่มเติมจะจัดการโดยแผงวงจรนี้
สองแกนบนแผงวงจรเดียวเป็นการกำหนดค่าที่มีประสิทธิภาพสำหรับแอปพลิเคชันนี้
เครื่องจักรที่ต้องการแกนเพิ่มเติมสามหรือสี่แกนสามารถติดตั้งแผงวงจรเสริมแกนหลายแผง หรือรวมแผงวงจรนี้กับตัวเลือกการขยายอื่นๆ
แผงวงจรนี้ใช้ช่องเสียบหนึ่งช่องในชั้นวางคอนโทรลเลอร์ และเพิ่มช่องสัญญาณเซอร์โวดิจิทัลที่ทำงานได้อย่างสมบูรณ์สองช่อง
ช่องแกนแต่ละช่องบน A16B-1211-0270 จัดการเส้นทางการสื่อสารไปยังแอมพลิฟายเออร์เซอร์โวสำหรับแกนนั้น ในสถาปัตยกรรมเซอร์โวดิจิทัลของ FANUC CNC จะส่งข้อมูลอ้างอิงตำแหน่งไปยังแอมพลิฟายเออร์เซอร์โวผ่านลิงก์อนุกรมความเร็วสูง
แอมพลิฟายเออร์จะดำเนินการลูปตำแหน่งในเครื่อง โดยใช้ข้อมูลป้อนกลับจากตัวเข้ารหัสของมอเตอร์
แผงวงจรเสริมแกนใช้ประโยชน์จากฝั่ง CNC ของลิงก์อนุกรมนี้สำหรับแกนทั้งสอง
มันสร้างข้อมูลคำสั่งที่แอมพลิฟายเออร์เซอร์โวได้รับ และประมวลผลข้อมูลป้อนกลับที่ส่งกลับมา ข้อผิดพลาดตำแหน่ง ความเร็วที่แท้จริง สถานะการเตือน — ทั้งหมดนี้ไหลผ่านแผงวงจร
แผงวงจรยังมีส่วนร่วมในการสอดแทรกของ CNC — สำหรับแกนที่เคลื่อนที่ในเส้นทางที่ประสานงานกับแกนอื่น ๆ เวลาของคำสั่งตำแหน่งจะต้องถูกซิงโครไนซ์ข้ามแกนทั้งหมด
แผงวงจรเสริมแกนจะประสานงานกับแผงควบคุมหลักเพื่อให้บรรลุการซิงโครไนซ์นี้
Series 10 และ 11 เป็นตัวแทนของ FANUC รุ่นที่สมบูรณ์
คอนโทรลเลอร์เหล่านี้ผลิตขึ้นสำหรับตลาดศูนย์กลางการตัดเฉือนและศูนย์กลางการกลึงในช่วงเวลาที่การควบคุมเซอร์โวดิจิทัลแบบหลายแกนกำลังก้าวหน้าอย่างรวดเร็ว เครื่องจักรจำนวนมากที่ติดตั้งอยู่ยังคงมีประสิทธิภาพในปัจจุบัน
FANUC ไม่ได้ผลิตแผงวงจร A16B-1211 ซีรีส์ใหม่สำหรับแพลตฟอร์ม Series 10/11 อีกต่อไป
อุปทานที่มีอยู่มาจากสต็อกใหม่ในกล่องส่วนเกิน แผงวงจรที่ปรับปรุงใหม่จากเครื่องจักรที่ปลดประจำการ และหน่วยที่ซ่อมแซมแล้ว
สำหรับเครื่องจักรการผลิตที่แผงวงจรเสริมแกนเป็นจุดล้มเหลวเดียวสำหรับแกนเครื่องจักรเฉพาะ การเก็บอะไหล่ที่ผ่านการทดสอบไว้ในคลังสินค้าจะช่วยลดเวลาในการจัดหาสำหรับสถานการณ์การซ่อมแซมในอนาคต
Q1: แกนที่สามและสี่บนเครื่อง Series 11 แจ้งเตือนข้อผิดพลาดเซอร์โว แกนสองแกนแรกเป็นปกติหรือไม่ แผงวงจรเสริมแกนเป็นสาเหตุที่เป็นไปได้หรือไม่
การเตือนเซอร์โวที่จำกัดเฉพาะแกนที่ควบคุมโดยแผงวงจรเสริมแกน — โดยที่แกนหลักทำงานเป็นปกติ — เป็นข้อบ่งชี้ที่ชัดเจนของความผิดปกติของแผงวงจรเสริมแกน หรือความผิดปกติในแอมพลิฟายเออร์เซอร์โวที่เชื่อมต่อกับแผงวงจรนั้น
ตรวจสอบการแสดงผลการเตือนของแอมพลิฟายเออร์เซอร์โวสำหรับแกนที่ได้รับผลกระทบแต่ละแกนก่อน
การเตือนของแอมพลิฟายเออร์เซอร์โวจะระบุความผิดปกติในระดับแอมพลิฟายเออร์ หากแอมพลิฟายเออร์ไม่มีปัญหาและมีเพียง CNC ที่แจ้งเตือนบนแกนเหล่านั้น แผงวงจรเสริมแกนจะกลายเป็นผู้ต้องสงสัยหลัก
Q2: แกนจาก A16B-1211-0270 สามารถตั้งโปรแกรมและสอดแทรกกับแกนบนแผงหลักได้หรือไม่
ใช่ แกนบนแผงวงจรเสริมแกนถูกรวมเข้ากับการควบคุมการเคลื่อนที่ของ CNC อย่างสมบูรณ์ พวกมันมีส่วนร่วมในการสอดแทรกแบบหลายแกนที่ประสานงานกับแกนของแผงหลัก
CNC ถือว่าแกนทั้งหมดเป็นส่วนหนึ่งของระบบการเคลื่อนที่ที่เป็นหนึ่งเดียว โดยไม่คำนึงว่าแผงวงจรใดจัดการการสื่อสารเซอร์โวของแต่ละแกน
Q3: แผงวงจรเสริมแกนถูกเปลี่ยน แกนที่มันควบคุมทำการโฮมปกติ แต่การวางตำแหน่งมีการชดเชย ทำไม
การชดเชยตำแหน่งหลังจากการเปลี่ยนแผงวงจรเสริมแกนโดยทั่วไปบ่งชี้ว่าพารามิเตอร์ของแอมพลิฟายเออร์เซอร์โวสำหรับแกนเหล่านั้นจำเป็นต้องได้รับการตรวจสอบหรือกู้คืน ข้อมูลตำแหน่งหรือพารามิเตอร์การชดเชยบางอย่างอาจอยู่ในแอมพลิฟายเออร์หรือในหน่วยความจำพารามิเตอร์ของ CNC
ยืนยันว่าการสำรองข้อมูลพารามิเตอร์ CNC เสร็จสมบูรณ์ และพารามิเตอร์แกนสำหรับแกนที่ได้รับผลกระทบตรงกับการกำหนดค่าก่อนหน้า
Q4: สามารถใช้ A16B-1211 รุ่นอื่นแทน A16B-1211-0270 ได้หรือไม่
หมายเลขส่วนท้ายที่แตกต่างกันในซีรีส์ A16B-1211 บ่งชี้ถึงฟังก์ชันที่แตกต่างกัน -0270 เป็นรุ่นเสริมแกนควบคุมดิจิทัลแบบ 2 แกนสำหรับ Series 10/11 โดยเฉพาะ
หมายเลขส่วนท้ายอื่นๆ ในซีรีส์เป็นประเภทบอร์ดที่แตกต่างกัน — บอร์ด CPU ย่อย บอร์ดกราฟิก บอร์ด PMC
เฉพาะส่วนท้าย -0270 เท่านั้นที่ถูกต้องสำหรับการแทนที่ฟังก์ชันเสริมแกนดิจิทัลแบบ 2 แกน
Q5: ควรทดสอบ A16B-1211-0270 อย่างไรก่อนติดตั้งในเครื่องที่กำลังทำงาน
สามารถตรวจสอบแผงวงจรด้วยสายตาเพื่อหาความเสียหายของส่วนประกอบ สภาพขั้วต่อ และการกัดกร่อนก่อนการติดตั้ง
การทดสอบการทำงานต้องใช้สภาพแวดล้อมคอนโทรลเลอร์ Series 10/11 — ไม่สามารถทดสอบแผงวงจรได้อย่างอิสระนอกระบบที่ออกแบบมาสำหรับ
ซัพพลายเออร์ที่จัดหาแผงวงจรที่ผ่านการทดสอบภายในระบบ Series 10/11 จะให้ความมั่นใจมากกว่าแผงวงจรที่ได้รับการตรวจสอบแต่ไม่ได้เปิดเครื่องภายใต้ภาระ
หากเป็นไปได้ ให้ทดสอบแผงวงจรสำรองในคอนโทรลเลอร์ที่ทราบว่าทำงานได้ดีก่อนที่จะติดตั้งในเครื่องจักรการผลิต
