| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-1211-0270 |

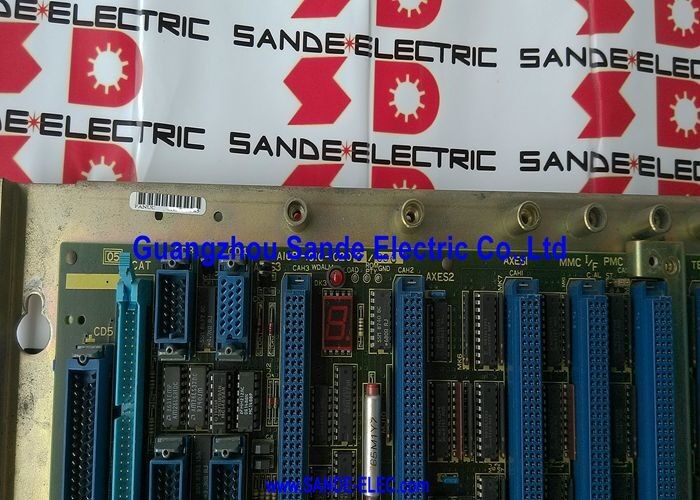

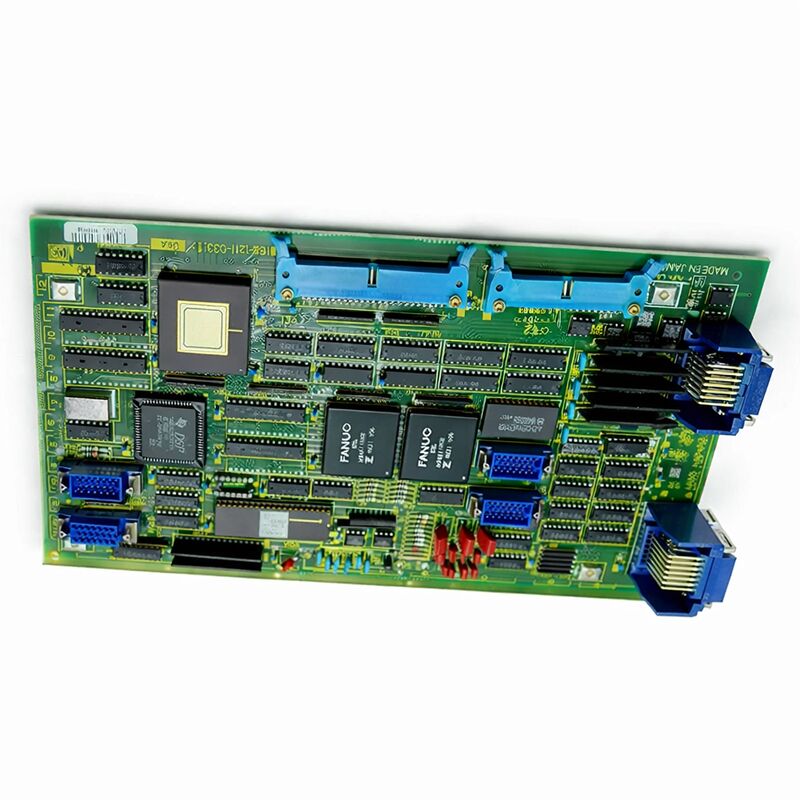

เลขส่วน:A16B-1211-0270
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:การควบคุมดิจิทัล บีซีบีเพิ่มแกน (ช่อง 2)
ซีรี่ย์บอร์ด:A16B-1211
ระบบที่เข้ากันได้:ระบบ FANUC 10 ระบบ 11
จํานวนแกน:2 (แกนเพิ่มเติม)
คําอธิบาย:10/11 การควบคุมดิจิตอล เพิ่มแกน PCB, 2 แกน
A16B-1211-0270 เป็นบอร์ดควบคุมขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วมันเป็นบอร์ดขยาย ไม่เป็นตัวควบคุมอิสระ ที่ขยายจํานวนแกนของระบบ 10/11 การตั้งค่า CNC ที่มีอยู่โดยให้การควบคุม servo ดิจิตอลสําหรับแกนเพิ่มเติมสอง.
การเพิ่มบอร์ดนี้ไปยังระบบพื้นฐานระบบ 10/11 สามารถให้เครื่องจักรที่ต้องการแกนที่ควบคุมได้มากกว่าที่การตั้งค่ามาตรฐานให้ให้ทํางานภายในแพลตฟอร์มควบคุมที่ผ่านการพิสูจน์เดียวกัน
ระบบ 10 และ ระบบ 11 ของ FANUC เป็นแพลตฟอร์ม CNC ที่มีประสิทธิภาพสูง ที่ถูกออกแบบมาสําหรับการใช้งานในการแปรรูปที่ซับซ้อนและเครื่องจักรที่ต้องการการเคลื่อนไหวหลายแกนที่ประสาน.
จํานวนแกนควบคุมฐานมักจะเพียงพอ แต่การออกแบบเครื่องจักรที่ต้องการมากที่สุดต้องการการขยายต่อไปA16B-1211-0270 ให้การขยายด้วยแกนที่ควบคุมด้วยดิจิตอลเพิ่มเติมสอง.
บอร์ดเชื่อมต่อกับเครื่องขับเคลื่อน servo ดิจิตอลในยุคของมัน เครื่องระบบ 10/11 โดยทั่วไปใช้ FANUC S ซีรีย์และหน่วยขับเคลื่อนดิจิตอลที่คล้ายกันและอินเตอร์เฟซดิจิตอลของบอร์ดขยายแกนตรงกับไดรฟ์เหล่านี้.
สองแกนเพิ่มเติมที่บริการโดยแผ่นนี้ถูกบูรณาการอย่างสมบูรณ์แบบในระบบ CNC พวกเขาร่วมการเคลื่อนไหวที่ประสานกับแกนหลักแสดงในโปรแกรมชิ้นส่วนเป็นแกนที่ควบคุมได้ตามมาตรฐาน, และตอบสนองคําสั่ง G-code เหมือนกับแกนอื่นในระบบ
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-1211-0270 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | 2 แกน Digital Control เพิ่มแกน PCB |
| ซีรี่ย์บอร์ด | A16B-1211 |
| ระบบที่เข้ากันได้ | ระบบ FANUC 10 ระบบ 11 |
| แกนเพิ่มเติม | 2 |
| ประเภทของไดรฟ์ | เครื่องขับเคลื่อนเซอร์โวดิจิตอล |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ระบบ 10 และ ระบบ 11 ของ FANUC เป็นส่วนหนึ่งของสายสินค้าที่ตั้ง FANUC ในปลายสูงของตลาด CNC ในยุคของพวกเขาเครื่องมือเครื่องจักรที่สามารถใช้งานได้ เครื่องจักรที่มีพื้นที่ทํางานใหญ่, อัตราการกําจัดวัสดุที่สูง และความต้องการความแม่นยํา
สถาปัตยกรรมการขยายแกนเป็นการเลือกการออกแบบที่ตั้งใจ: โดยการสร้างตัวควบคุมฐานรอบจํานวนแกนที่กําหนดไว้ และการให้แผ่นขยายสําหรับแอปพลิเคชั่นที่ต้องการมากกว่าFANUC สร้างแพลตฟอร์มที่ยืดหยุ่นที่จะสามารถให้บริการกับการออกแบบเครื่องจักรที่หลากหลาย โดยไม่จําเป็นต้องมีตัวควบคุมที่แตกต่างกัน.
A16B-1211-0270 เพิ่มแกนสองแกนสู่ระบบ 10/11
ในเครื่องที่ใช้บอร์ดนี้โลจิกการสับสนของตัวควบคุมจะประสานงานแกนทั้งหมดพร้อมกัน ̇ ทั้งแกนหลักจากบอร์ดควบคุมหลักและแกนเพิ่มเติมจากบอร์ดขยายตัวนี้.
โปรแกรมชิ้นส่วนทํางานผ่านแกนทั้งหมดเป็นระบบที่รวมกัน คอนทรูที่ต้องการการเคลื่อนไหวพร้อมกันบน 4 แกนหรือมากกว่าไม่ว่าบอร์ดฟิสิกส์ไหนจะจัดการกับแกนแต่ละแกน.
อินเตอร์เฟซดิจิทัลบนบอร์ดนี้เป็นลักษณะสําคัญ การควบคุมแกนดิจิทัลให้ความคุ้มกันเสียงที่ดีกว่าและพฤติกรรมที่สม่ําเสมอกว่าวิธีการอินเตอร์เฟสแกน analog ก่อนหน้านี้
ในสภาพแวดล้อมไฟฟ้าที่ซับซ้อนของตู้เครื่อง CNC ใหญ่และสายสัญญาณควบคุมทั้งหมดที่ใช้งานใกล้กัน.
จากมุมมองของเครื่องจักร, บอร์ดแกนเพิ่มเติมไม่ได้เป็นตัวเลือกเพิ่มเติมบนเครื่องจักรที่ถูกสร้างขึ้นเพื่อต้องการฟังก์ชันของมัน, มันเป็นสิ่งจําเป็นอย่างบอร์ดควบคุมหลัก.เครื่องจักรที่ออกแบบสําหรับการแปรรูปพร้อมกันห้าแกนไม่สามารถดําเนินการที่กําหนดไว้ด้วยแกนควบคุมเพียงสามแกน.
เมื่อเครื่อง A16B-1211-0270 พลาด, สองแกนเพิ่มเติมที่ใช้มันจะไม่มีความพร้อม, และความสามารถของเครื่องยนต์จะลดลงไปตามจํานวนแกนหลักที่เหลืออนุญาต
ความสําคัญนี้หมายความว่าการมีเครื่องสํารองที่ได้รับการทดสอบอยู่ข้างๆ เป็นสิ่งที่ระมัดระวังสําหรับการปฏิบัติงานที่เครื่องจักรระบบ 10/11 สนับสนุนการกําหนดการการผลิตที่ไม่สามารถรับประทานเวลาหยุดทํางานที่ไม่ได้วางแผนได้ง่าย
บอร์ดเก่าพอ ที่จะหาแหล่งแลกเปลี่ยนเมื่อจําเป็น อาจต้องใช้เวลาในการนํา
การจัดการอะไหล่อย่างระมัดระวัง ช่วยหลีกเลี่ยงสถานการณ์ ที่การล้มเหลวของบอร์ด จะกลายเป็นการหยุดทํางานของเครื่องยนต์นาน
A16B-1211-0270 เป็นผลิตภัณฑ์จากระบบ 10/11 ของ FANUC ช่วงเวลาที่ปัจจุบันมีอายุหลายทศวรรษที่ปรากฏอยู่ทั่ววงจรปรับปรุงพลังงานและการประมวลผลสัญญาณบนบอร์ดนี้มีอายุการใช้งานที่จํากัดที่วัดเป็นปีภายใต้สภาพการทํางานของตู้ควบคุม CNC
บอร์ดที่แสดงพฤติกรรมที่ผิดปกติ ผิดพลาดแกนระยะสั้น, เตือนที่เข้ามาและไปโดยไม่มีสาเหตุทางกลหรือไฟฟ้าที่ชัดเจน มักแสดงการทําลายตัวประกอบความแข็งในช่วงต้นนี่คือสัญญาณของวัยรุ่น ไม่ใช่ความล้มเหลวอันมหันต์, และมักจะกลับคืนได้ด้วยการปรับปรุงระดับองค์ประกอบ
การเปลี่ยนตัวประกอบไฟฟ้าของบอร์ดด้วยส่วนประกอบใหม่ที่มีคุณสมบัติเดียวกัน จะทําให้การปรับปรุงปัจจุบันของไฟฟ้ากลับมาได้ และสามารถทําให้บอร์ดใช้งานได้อย่างน่าเชื่อถืออีกหลายปี
การปรับปรุงแผ่นเป็นทางเลือกที่ประหยัด สําหรับส่วนประกอบในวัยนี้และความหายาก
เนื่องจากมันยากแค่ไหนที่จะหาแผ่นสํารองตามรายละเอียดเดิม แผ่นที่ได้รับการปรับปรุงอย่างมืออาชีพและได้รับการทดสอบการทํางานเป็นทรัพยากรที่มีคุณค่าสูง
Q1: ในศูนย์แปรรูประบบ 11 แกนที่ 4 และแกนที่ 5 ทั้งคู่ตักเตือนเมื่อเปิดเครื่อง แรกสามแกนปกติ A16B-1211-0270 เป็นสาเหตุที่เป็นไปได้หรือไม่
การล้มเหลวในเวลาเดียวกันของแกนทั้งสองที่ใช้โดยแผ่นขยาย ขณะที่แกนหลักยังคงปกติ คือรูปแบบความผิดปกติที่ลักษณะสําหรับการล้มเหลวของแผ่นขยายแกนทั้งสองแกนที่ล้มเหลวแบ่ง A16B-1211-0270 เป็นกระดานร่วมของพวกเขา.
หากการขับเคลื่อน servo และมอเตอร์สําหรับแกนที่ 4 และ 5 ทดสอบไม่เสียหาย, บอร์ดขยายเป็นผู้ต้องสงสัยหลัก
ยืนยันด้วยการตรวจสอบว่า เครื่องเชื่อมของบอร์ดถูกใช้เต็มที่ ก่อนสรุปว่าบอร์ดล้มเหลว
Q2: มีเพียงแกนหนึ่งของสองแกนบน A16B-1211-0270 สร้างสัญญาณเตือน.แกนขยายอีกตัวปกติ. นี่แสดงว่าบอร์ดหรือการขับเคลื่อน / มอเตอร์?
ความผิดพลาดจากแกนเดียวจากบอร์ดขยายสองแกนมีความไม่ชัดเจนมากขึ้น หากบอร์ดมีความผิดพลาดในวงจรช่องเดียว (วงจรเข้าหรือไดรเวอร์ออกสําหรับช่องนั้น)บอร์ดสามารถล้มเหลวแกนหนึ่งในขณะที่อีกยังคงทํางาน.
อย่างไรก็ตาม ความผิดพลาดในแกนเดียวมักจะชี้ให้เห็นถึงความผิดพลาดของเครื่องขับเคลื่อน, มอเตอร์, หรือสายไฟบนแกนเฉพาะนั้น
ทดสอบการขับเคลื่อนและมอเตอร์บนแกนที่ได้รับผลกระทบ ก่อนสรุปว่าบอร์ดล้มเหลว หากองค์ประกอบภายนอกได้รับการยืนยันว่าดี วงจรช่องเดียวของบอร์ดล้มเหลว
Q3: หลังจากการใช้งานที่น่าเชื่อถือหลายปี, แกนเพิ่มเติมเริ่มแสดงความผิดพลาดตําแหน่งบางครั้งที่แก้ไขตัวเอง. ไม่มีสัญญาณเตือน. เกิดอะไรขึ้น?
ความผิดพลาดตําแหน่งที่แก้ไขตัวเองโดยไม่สร้างสัญญาณเตือนชี้ให้เห็นถึงการขัดแย้งสัญญาณระยะสั้นในเส้นทางแกนขยายแทนการล้มเหลวของส่วนประกอบ
สาเหตุที่น่าจะเป็นมากที่สุดคือ: เครื่องเชื่อมต่อที่มีความต้านทานต่อการสัมผัสที่กําลังพัฒนาหรือเคเบิลที่มีการเชื่อมต่อระยะสั้น.
ตรวจสอบและวางใหม่ทุกเครื่องเชื่อมในเส้นทางแกนขยาย
ถ้าสภาพยังคงอยู่หลังจากการใช้งานเครื่องเชื่อม โคเปนเซอร์ของบอร์ดเป็นจุดมุ่งหมายต่อไป
Q4: A16B-1211-0270 ได้ถูกถอนออกและตรวจสอบ. เครื่องประกอบไฟฟ้าหลายตัวแสดงการบวมที่เห็นได้ชัดหรือการรั่วไหลของไฟฟ้า. บอร์ดสามารถซ่อมแซมได้หรือไม่?
การบวมหรือการรั่วไหลที่เห็นได้จากตัวประกอบไฟฟ้าแสดงให้เห็นว่าตัวประกอบไฟฟ้าล้มเหลวและควรเปลี่ยน
คอนเดเซนเตอร์ที่ได้รับผลกระทบควรถอนการผสมและแทนที่ด้วยคอนเดนเซนเตอร์ใหม่ที่มีสเปิเคชั่นเดียวกันหรือเทียบเท่า
บอร์ดควรถูกทําความสะอาดจากส่วนเหลือของเอเลคโทรลิต ซึ่งเป็นสารที่มีกิจกรรมทางเคมี และสามารถทําลายร่องรอย PCB และส่วนประกอบที่อยู่ใกล้เคียงกัน หากทิ้งไว้ในที่
หลังจากเปลี่ยนตัวประกอบความเข้มข้น การทดสอบการทํางานของบอร์ดก่อนการติดตั้งใหม่ การซ่อมบํารุงนี้จะทําให้บอร์ดกลับมาทํางานได้อย่างมีประสิทธิภาพ
Q5: เครื่องระบบ 11 กําลังถูกถอนใช้งาน เครื่อง A16B-1211-0270 สามารถใช้ในเครื่องระบบ 10 ที่ยังต้องการการขยายแกนได้หรือไม่
ระบบ 10 และ ระบบ 11 ทั้งคู่ปรากฏในความสอดคล้องของ A16B-1211-0270
Whether a board pulled from a System 11 installation is directly usable in a System 10 machine depends on the specific controller configurations and any hardware or software version requirements that may differ between the two installations.
ตรวจสอบว่า ปริมาตรการการมอบแกนในเครื่องเป้าหมายมีความเหมาะสมกับบอร์ดและยืนยันว่าไม่มีความแตกต่างในการตั้งค่าฮาร์ดแวร์ระหว่างระบบ 10 และระบบ 11 อินเตอร์เฟซการขยายแกน ก่อนการติดตั้ง.
