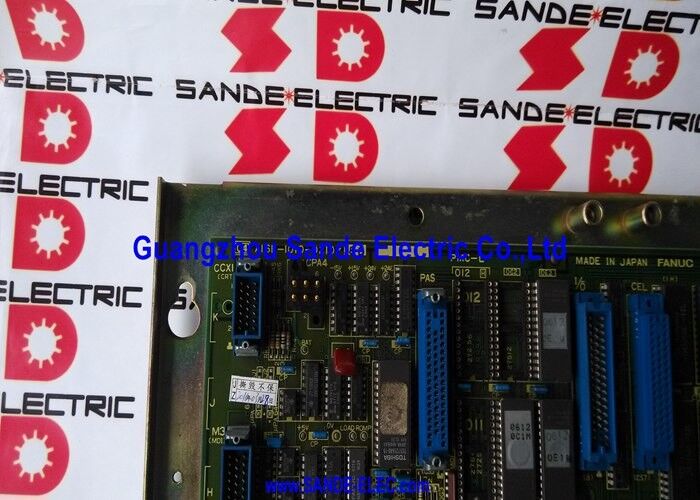

บอร์ดควบคุมแกน A16B-1210-0430 A16B12100430

A16B-1210-0430 | FANUC ซีรีส์ 10/11 บอร์ดแกนเสริมอะนาล็อกคู่ — 2 แกน / ตัวเข้ารหัสพัลส์ × 2 / แกนที่ 5 และ 6 / 10-M / 10-T / F11 / F110

การขยายการนับแกน - "เพิ่มแกน" หมายถึงอะไร

แพลตฟอร์ม CNC ของ FANUC ซีรีส์ 10 และซีรีส์ 11 ได้รับการออกแบบมาสำหรับเครื่องมือกลแบบหลายแกน ระบบฐานจะควบคุมจำนวนแกนที่กำหนดผ่านแผงแกนหลัก แต่เครื่องบางเครื่องต้องใช้แกนมากกว่าการกำหนดค่าพื้นฐานที่ให้ไว้:

ตัวอย่างเช่น เครื่องกลึง CNC แบบป้อมปืนคู่ต้องใช้สี่แกน — X1, Z1 สำหรับป้อมปืนแรก และ X2, Z2 สำหรับป้อมปืนที่สอง เครื่องแมชชีนนิ่งเซ็นเตอร์แบบ 5 แกนต้องใช้แกนเชิงเส้นตรงสามแกนบวกแกนหมุนสองแกน การใช้งานเหล่านี้เกินสองหรือสามแกนที่บอร์ด CNC หลักจัดการเพียงอย่างเดียว

A16B-1210-0430 คือบอร์ดขยายที่ปิดช่องว่างนี้ การเสียบบอร์ดนี้เข้ากับ CNC จะเพิ่มช่องแกนอะนาล็อกเพิ่มเติมอีกสองช่องให้กับระบบ — ขยาย CNC จากจำนวนแกนฐานไปจนถึงจำนวนที่สูงกว่าที่เครื่องจักรต้องการ เมื่อติดตั้ง A16B-1210-0430 จะทำให้เครื่องจักร 4 แกนเป็นไปได้จากระบบฐาน 2 แกน หรือสามารถเข้าถึงการกำหนดค่า 5 แกนและ 6 แกนได้

ข้อมูลจำเพาะที่สำคัญ

การใช้งาน — เครื่องกลึงป้อมปืนคู่และเครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกน

A16B-1210-0430 มักปรากฏในเครื่องสองประเภท:

เครื่องกลึง CNC แบบป้อมปืนคู่:ป้อมปืนสองอัน แต่ละอันมีแกน X และ Z ของตัวเอง บอร์ดแกนหลักควบคุมป้อมปืนแรก (X1, Z1) A16B-1210-0430 เพิ่มแกนป้อมปืนที่สอง (X2, Z2) ทำให้สามารถหมุนป้อมปืนคู่แบบซิงโครไนซ์หรือแยกอิสระได้ในเครื่องจักรรอบเดียว

เครื่องแมชชีนเซ็นเตอร์ 5 แกน:แกนเชิงเส้นสามแกนจากกระดานหลัก A16B-1210-0430 เพิ่มแกนหมุนที่ 4 และ 5 (โดยทั่วไปคือ A และ B หรือ B และ C) การกำหนดค่านี้ช่วยให้สามารถกำหนดโครงร่างแบบ 5 แกนพร้อมกันสำหรับชิ้นส่วนการบินและอวกาศที่ซับซ้อนและส่วนประกอบแม่พิมพ์/แม่พิมพ์

สถานการณ์การใช้งาน

ความผิดปกติของแกนเครื่องกลึงป้อมปืนคู่:เครื่องกลึง CNC ที่มีป้อมปืนคู่จะส่งสัญญาณเตือนบนแกน X ของป้อมปืนที่สอง การตรวจสอบยืนยันว่าบอร์ดแกนเสริม A16B-1210-0430 เป็นแหล่งที่มาของความผิดปกติ การเปลี่ยนบอร์ดจะคืนค่าการทำงานของแกนของป้อมปืนที่สอง

แมชชีนนิ่งเซนเตอร์ 5 แกน สัญญาณเตือนแกน 5:แมชชีนนิ่งเซ็นเตอร์ที่ทำงานด้วยการควบคุม FANUC ซีรีส์ 10-MF จะพัฒนาการแจ้งเตือนเซอร์โวแบบถาวรบนแกนที่ 5 หลังจากยืนยันว่าไดรฟ์และมอเตอร์ทำงานได้แล้ว แผงเพิ่มแกน A16B-1210-0430 จะถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ดช่วยแก้ปัญหาสัญญาณเตือน

คำถามที่พบบ่อย

คำถามที่ 1: A16B-1210-0430 สามารถใช้กับซีเอ็นซีซีรีส์ 12 หรือซีรีส์ 16 ได้หรือไม่

A16B-1210-0430 ได้รับการออกแบบมาเป็นพิเศษสำหรับแพลตฟอร์ม CNC Series 10 และ Series 11/110 ในยุคอนาล็อก ระบบดิจิตอล FANUC ซีรีส์ 12 และใหม่กว่าใช้สถาปัตยกรรมบอร์ดแกนที่แตกต่างกันและบอร์ดแกนเสริมที่แตกต่างกัน A16B-1210-0430 เข้ากันไม่ได้กับ CNC อินเทอร์เฟซแกนดิจิทัล

คำถามที่ 2: ไดรฟ์เซอร์โว DC ใดบ้างที่เข้ากันได้กับ A16B-1210-0430

บอร์ดเชื่อมต่อกับเครื่องขยายสัญญาณควบคุมความเร็ว DC ซีรี่ส์ M ของ FANUC — โดยเฉพาะรุ่น 6047 และ 6050 สิ่งเหล่านี้คือไดรฟ์เซอร์โว DC รุ่นล่าสุดในกลุ่มผลิตภัณฑ์ของ FANUC ก่อนที่จะเปลี่ยนไปใช้ไดรฟ์เซอร์โวแบบ AC บอร์ดยังทำงานร่วมกับไดรฟ์เซอร์โว FANUC AC รุ่นแรกสำหรับซีรีส์ 10 ไดรฟ์ดิจิทัล FANUC AC รุ่นต่อมา (ซีรีส์อัลฟ่า เบต้า) เข้ากันไม่ได้กับบอร์ดอินเทอร์เฟซแบบอะนาล็อกนี้

คำถามที่ 3: การถอด A16B-1210-0430 จะส่งผลต่อช่องแกนหลักหรือไม่

ไม่ A16B-1210-0430 เป็นบอร์ดเสริมเพียงอย่างเดียว โดยจะเพิ่มช่องสัญญาณสองแกนให้กับระบบโดยไม่ส่งผลกระทบต่อแกนที่มีอยู่ของเมนบอร์ด การถอดหรือเปลี่ยน A16B-1210-0430 จะไม่รบกวนช่อง 2 หรือ 3 แกนของเมนบอร์ด มีเพียงแกนเสริมสองแกนเท่านั้น (โดยทั่วไปคือแกนที่ 5 และ 6) เท่านั้นที่จะได้รับผลกระทบจากสถานะของบอร์ดนี้

คำถามที่ 4: A16B-1210-0430 อยู่ในแร็คคอนโทรลเลอร์ CNC อย่างไร

บอร์ดเสียบเข้ากับช่องที่กำหนดไว้ในชั้นวางตัวควบคุม CNC ซีรีส์ 10/11 ซึ่งเป็นช่องที่กำหนดสำหรับโมดูลแกนเพิ่มเติม ตำแหน่งสล็อตระบุไว้ในคู่มือการเชื่อมต่อฮาร์ดแวร์ FANUC ซีรีส์ 10/11 อินเทอร์เฟซตัวเชื่อมต่อขอบบอร์ดกับแบ็คเพลนของชั้นวาง สายเคเบิลเซอร์โวไดรฟ์เชื่อมต่อกับขั้วต่อที่แผงด้านหน้าของบอร์ดสำหรับสัญญาณตอบรับเอาต์พุตอะนาล็อกและพัลส์โค้ดเดอร์

คำถามที่ 5: จำเป็นต้องตั้งค่าพารามิเตอร์ CNC ใดบ้างหลังจากติดตั้ง A16B-1210-0430 ทดแทนแล้ว

พารามิเตอร์สำหรับแกนเสริม — ประเภทแกน (เชิงเส้นหรือแบบหมุน), ทิศทางการเคลื่อนที่, ความละเอียดของตัวเข้ารหัสพัลส์ (พัลส์ต่อการหมุนของมอเตอร์), การกำหนดชื่อแกน และกำไรของลูปเซอร์โว — จะต้องได้รับการตรวจสอบหลังการเปลี่ยน สิ่งเหล่านี้ถูกเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC และจะไม่มีการเปลี่ยนแปลงโดยการเปลี่ยนบอร์ดเอง อย่างไรก็ตาม การยืนยันการตั้งค่าพารามิเตอร์ก่อนส่งเครื่องกลับไปสู่การผลิตจะทำให้แกนเสริมทำงานได้อย่างถูกต้องเมื่อติดตั้งบอร์ดใหม่
