| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | HAAS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 3080T |
หมายเลขชิ้นส่วน: 3080T / 32-3080T
อ้างอิงข้าม: 32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B
ผู้ผลิต: HAAS Automation, Inc. (USA)

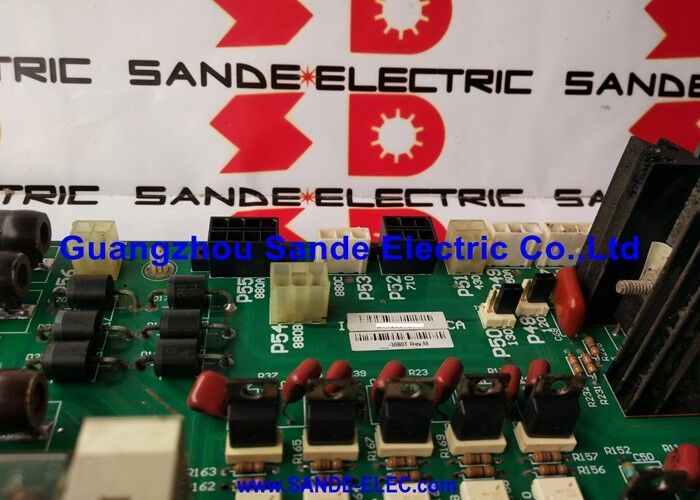

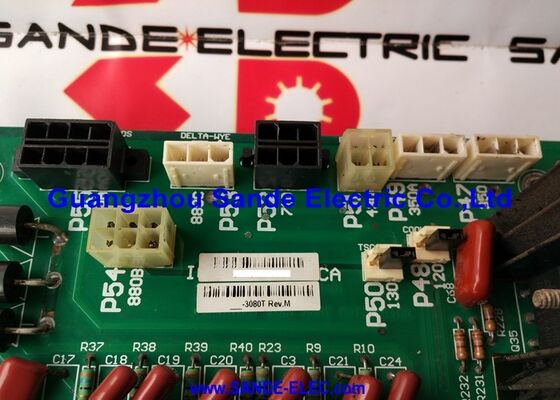

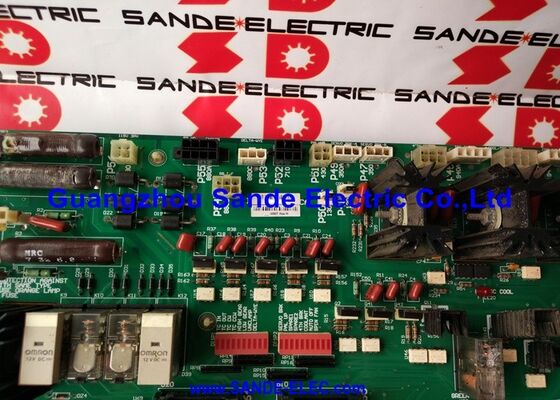

3080T คือบอร์ด I/O (Input/Output) สำหรับเครื่องจักร CNC HAAS รุ่น VF และ SL ทำหน้าที่แลกเปลี่ยนสัญญาณดิจิทัลระหว่างคอนโทรลเลอร์ CNC และอุปกรณ์ภาคสนามของเครื่องจักร — สวิตช์จำกัด, โซลินอยด์, เอาต์พุตรีเลย์, การตอบสนองการเปลี่ยนเครื่องมือ, สัญญาณสปินเดิล และอินพุตแผงควบคุมของผู้ปฏิบัติงาน อินพุตเครื่องจักรทุกรายการที่ CNC อ่าน และเอาต์พุตเครื่องจักรทุกรายการที่สั่งการ จะต้องผ่านบอร์ดนี้
ในตู้ไฟฟ้าของ HAAS บอร์ด 3080T ทำงานร่วมกับส่วนประกอบสำคัญอีกสองส่วน: แหล่งจ่ายไฟแรงดันต่ำ (LVPS — รุ่น SP1730 หรือ S1828 ทั้งสองรุ่นจาก Condor) และบอร์ดกระจายกำลังไฟ (4078L) LVPS ให้แรงดันไฟ DC แรงดันต่ำที่ควบคุมแล้ว (5V, 12V และ −12V) ซึ่งจ่ายไฟให้กับโปรเซสเซอร์และบอร์ดควบคุม บอร์ดกระจายกำลังไฟ
จะส่งกระแสไฟไปยังโหลดที่เหมาะสม บอร์ด 3080T ต้องอาศัยทั้งสองส่วนจึงจะทำงานได้ ความล้มเหลวในส่วนประกอบใดส่วนประกอบหนึ่งในสามส่วนนี้ มักจะทำให้ส่วนควบคุมของเครื่องจักรหยุดทำงาน
3080T ยังถูกอ้างอิงภายใต้ระบบชิ้นส่วนของ HAAS ว่าเป็น 32-3080T บอร์ดที่เกี่ยวข้อง 32-3083T, 65-3283A และ 65-3283B อยู่ในตระกูลบอร์ด I/O เดียวกันสำหรับแพลตฟอร์ม VF/SL ของเครื่องจักรที่ผลิตในช่วงเวลาที่แตกต่างกัน โปรดยืนยันรูปแบบที่ถูกต้องจากฉลากของบอร์ดที่ติดตั้งอยู่ก่อนสั่งซื้ออะไหล่เสมอ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 3080T / 32-3080T |
| อ้างอิงข้าม | 32-3083T, 65-3283A, 65-3283B |
| ผู้ผลิต | HAAS Automation |
| ประเภทผลิตภัณฑ์ | บอร์ด I/O — ชุดประกอบ PCB CNC |
| แพลตฟอร์ม | ซีรีส์ HAAS VF, SL |
| PSU ที่เกี่ยวข้อง | SP1730 / S1828 LVPS |
| บอร์ดที่เกี่ยวข้อง | 4078L การกระจายกำลังไฟ |
คำถามที่ 1: เครื่องจักร HAAS แสดงข้อผิดพลาด 9924 (สูญเสียการสื่อสารระหว่างคอนโทรลและบอร์ด IO) สาเหตุเกิดจาก 3080T หรือไม่?
ข้อผิดพลาด 9924 เป็นสัญญาณโดยตรงของการสูญเสียการสื่อสารระหว่างบอร์ดโปรเซสเซอร์หลักและบอร์ด I/O ก่อนที่จะเปลี่ยน 3080T ให้ตรวจสอบการเชื่อมต่อสายแพระหว่างบอร์ดโปรเซสเซอร์และบอร์ด I/O — คอนเนคเตอร์หลวมเป็นสาเหตุที่พบบ่อยที่สุด ตรวจสอบแรงดันไฟเลี้ยงของ LVPS ว่าอยู่ในข้อกำหนดหรือไม่ หากการสื่อสารยังคงสูญหายโดยมีการยืนยันสายเคเบิลและการจ่ายไฟแล้ว แสดงว่าบอร์ด 3080T เสียหาย
คำถามที่ 2: เครื่องจักร HAAS ไม่ตอบสนองเลย — ไม่มีจอแสดงผล ไม่มีไฟที่แผงควบคุม สาเหตุเกิดจาก 3080T หรือ SP1730 LVPS?
การไม่ตอบสนองโดยสมบูรณ์โดยไม่มีจอแสดงผลหรือไฟที่แผงควบคุม ชี้ไปที่ SP1730/S1828 LVPS ก่อน ไม่ใช่บอร์ด I/O หากไม่มี LVPS จ่ายไฟ 5V, 12V และ −12V ทั้งโปรเซสเซอร์และบอร์ด I/O จะไม่สามารถทำงานได้ วัดแรงดันไฟทุติยภูมิของ LVPS ก่อนเปลี่ยนบอร์ด I/O หากไม่มีแรงดันไฟเลี้ยงใดๆ หรืออยู่นอกข้อกำหนด ให้แก้ไขที่ LVPS ก่อน
คำถามที่ 3: การเปลี่ยนบอร์ด I/O 3080T จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์เครื่องจักรหรือไม่?
ไม่ บอร์ด 3080T เป็นบอร์ดอินเทอร์เฟซ I/O ดิจิทัล — ไม่ได้เก็บพารามิเตอร์เครื่องจักรใดๆ พารามิเตอร์ HAAS ทั้งหมดจะอยู่ในหน่วยความจำที่สำรองด้วยแบตเตอรี่ของบอร์ดโปรเซสเซอร์ หลังจากการเปลี่ยนแบบเหมือนเดิม เครื่องจักรจะอ่านพารามิเตอร์ตามปกติเมื่อเปิดเครื่อง
คำถามที่ 4: 3080T และรูปแบบการอ้างอิงข้ามหลายรายการปรากฏในรายการ ควรเลือกอันไหนที่ถูกต้องสำหรับเครื่องจักรเฉพาะ?
ยืนยันหมายเลขชิ้นส่วนจากฉลากของบอร์ดที่ติดตั้งในเครื่องจักร หมายเลขชิ้นส่วน HAAS ที่มองเห็นได้บนฉลากบอร์ด (3080T, 32-3083T, 65-3283A ฯลฯ) จะระบุรูปแบบที่แน่นอนที่ติดตั้งอยู่ หมายเลขซีเรียลของเครื่องจักรและวันที่ผลิตก็ช่วยให้ผู้เชี่ยวชาญด้านชิ้นส่วน HAAS ยืนยันรูปแบบที่ถูกต้องได้เช่นกัน
คำถามที่ 5: จะหาบอร์ด 3080T ทดแทนสำหรับเครื่องจักร HAAS รุ่นเก่าได้ที่ไหน?
HAAS Factory Outlets จะสต็อกชิ้นส่วนปัจจุบันสำหรับเครื่องจักรที่อยู่ในขอบเขตการให้บริการ สำหรับเครื่องจักรที่เก่ากว่า บริษัทหลังการขาย CNC — รวมถึงบริการซ่อมและแลกเปลี่ยนบอร์ด HAAS โดยเฉพาะ — เป็นแหล่งหลัก ขอใบรับรองการทดสอบการทำงานก่อนรับบอร์ดแลกเปลี่ยน
