| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | HAAS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 65-4057C |
เลขส่วน:65-4057C
อ้างอิงข้าม:65-4057A (การแก้ไขก่อนหน้านี้)
ผู้ผลิต:HAAS Automation, Inc. (สหรัฐอเมริกา)
ประเภทสินค้า:PCB อินเวอร์เตอร์
การใช้งาน:HAAS CNC ศูนย์แปรรูปแบบตั้งและ lathes
ปฏิบัติการ:วงจรสลับพลังงานอินเวอร์เตอร์สําหรับสปินด์หรือเซอร์โว

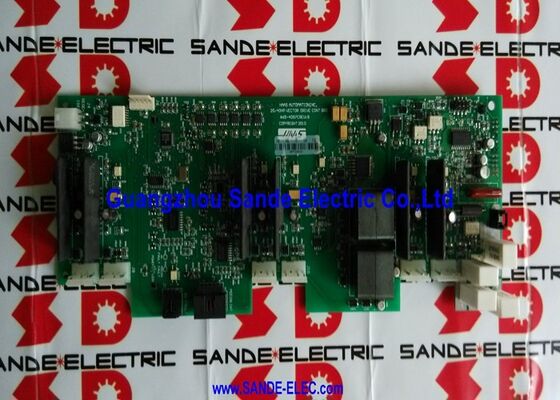

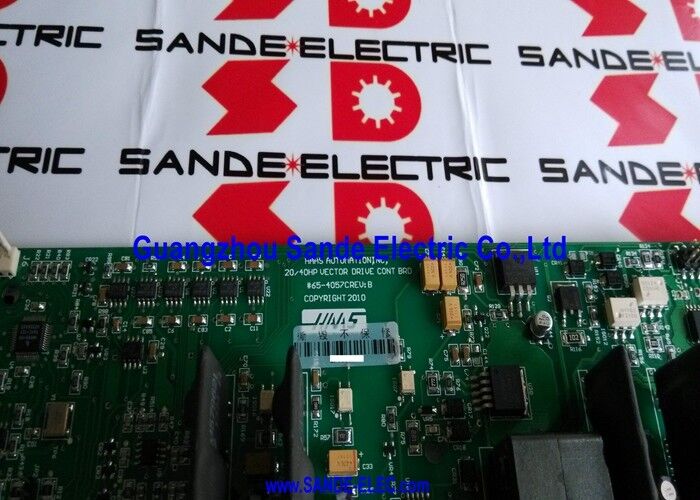

65-4057C เป็น Inverter PCB ผังวงจรสลับพลังงานภายในการประกอบการขับเคลื่อน HAAS CNC ฟังก์ชันของมันคือแกนของการทํางานขับเคลื่อน:การแปลงความแรงดันของบัส DC เป็นความถี่แปร, การออกไฟฟ้าแบบแลกเปลี่ยนความดันที่ขับเคลื่อนมอเตอร์ มันประกอบด้วยทรานซิสเตอร์สลับพลังงาน (โดยทั่วไป IGBTs), วงจรขับประตู,และวงจรป้องกันที่จัดการทุกเหตุการณ์การสลับ.
ในระบบขับเคลื่อนของเครื่อง HAAS พีซีบีอินเวอร์เตอร์เห็นความเครียดไฟฟ้าสูงสุดของบอร์ดควบคุมใด ๆ กระแสมอเตอร์เต็มผ่านมันและการเปลี่ยนแปลงภาระสะท้อนในความต้องการการสลับบนอุปกรณ์ IGBT และตัวขับประตูของพวกเขามันคือจุดที่ผิดพลาดที่พบบ่อยที่สุดในชุดขับเคลื่อนหลังจากอายุการใช้งานยืด
65-4057C มีคําว่า C revision suffix แสดงว่าเป็นการปรับปรุงการผลิตครั้งที่สามของ 65-4057 inverter PCB.HAAS รวมการอัพเดทส่วนประกอบหรือการปรับปรุงวงจรในขณะที่รักษาความเหมาะสมทางการทํางานกับการใช้งานการขับเคลื่อนเดียวกัน.
| ตัวแปร | การแก้ไข |
|---|---|
| 65-4057A | การแก้ไขครั้งแรก |
| 65-4057C | การปรับปรุงครั้งที่สาม (ปัจจุบัน) |
รีวิชั่น C เป็นรุ่นใหม่ล่าสุดที่นํามาผลิต ในส่วนใหญ่ของการใช้งาน มันสามารถแทนที่การรีวิชั่นก่อนหน้านี้ได้โดยตรงในชุดขับเคลื่อนเดียวกันยืนยันความสอดคล้องกับตัวประเภทที่ติดตั้งของไดรฟ์ ก่อนการติดตั้ง.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | 65-4057C |
| รีฟรานด์ | 65-4057A |
| ผู้ผลิต | HAAS อัตโนมัติ |
| ประเภทสินค้า | PCB อินเวอร์เตอร์ (บอร์ดขับเคลื่อน) |
| การใช้งาน | เครื่องขับเคลื่อน HAAS CNC (สปินด์ / เซอร์โว) |
Q1: เครื่อง HAAS แสดงความผิดพลาดในการขับเคลื่อนใน spindle หรือแกน servo. 65-4057C อาจเป็นสาเหตุ?
ความผิดพลาดในการขับเคลื่อนที่เกี่ยวข้องกับบอร์ดอินเวอร์เตอร์ประกอบด้วยการเคลื่อนไหวเกินระดับ, ความผิดพลาด IGBT, หรือความผิดพลาดในการสื่อสารการขับเคลื่อนบนแกนที่ได้รับผลกระทบหรือ spindle. ก่อนการเปลี่ยนบอร์ด,ตรวจสอบไฟฟิวส์บัส DC และตรวจสอบโมดูล IGBT (ถ้าแยก) ไม่ถูกตัด. IGBT วงจรสั้นผลิตความผิดพลาดการขับเคลื่อนทันทีเมื่อเปิดไฟและสามารถทําลาย PCB อินเวอร์เตอร์พร้อมกัน
Q2: 65-4057A เป็นบอร์ดเดิมในเครื่อง. 65-4057C สามารถเปลี่ยนมันโดยตรงได้หรือไม่?
รีวิชั่น C ได้ถูกออกแบบมาเป็นตัวแทนในการทํางานสําหรับการรีวิชั่นก่อนหน้านี้ของ PCB อินเวอร์เตอร์ 65-4057 เดียวกัน ในส่วนใหญ่ของแอปพลิเคชั่นการขับเคลื่อน HAAS การแทนที่โดยตรงถูกสนับสนุนยืนยันการวางแผนส่วนเชื่อมทางกายภาพและตําแหน่งการติดตั้งตรงกันก่อนการติดตั้ง.
คําถามที่ 3: อะไรที่ทําให้ PCB อินเวอร์เตอร์ผิดปกติในช่วงต้น เช่น 65-4057C ในการใช้งาน?
ความเครียดทางความร้อนจากการหมุนเวียนพลังงานซ้ํา ๆ การปรับปรุงอัตราการเชื่อมต่อของตัวขับประตูที่ลดลงจากการใช้งานต่ออายุและสารเย็นหรือปนเปื้อนน้ํามันที่ถึง PCB เป็นสาเหตุที่พบบ่อยที่สุดการให้ความมั่นใจว่าระบบเย็นของกระเป๋าขับเคลื่อนทํางานและการเชื่อมต่อสายไฟฟ้าของมอเตอร์อยู่ในสภาพที่ดี จะยืดอายุการใช้งาน PCB ของอินเวอร์เตอร์ได้อย่างสําคัญ
Q4: 65-4057C สามารถซ่อมแซมได้ในระดับส่วนประกอบถ้า IGBT หรือไดรเวอร์ประตูล้มเหลวหรือไม่?
ใช่ บริษัทซ่อมแซมไดรฟ์ HAAS ที่เชี่ยวชาญ สามารถแก้ปัญหาความบกพร่องระดับองค์ประกอบและการซ่อมแซมเครื่องเชื่อมที่เสียหาย. การซ่อมแซมระดับส่วนประกอบเป็นไปได้โดยเฉพาะอย่างยิ่งเมื่อบอร์ดสํารองอยู่ในเวลานํายืด
Q5: 65-4057C มีให้เลือกเป็นชิ้นใหม่ หรือเพียงปรับปรุง?
ทั้งหน่วยใหม่และหน่วยที่ทดสอบใหม่หมุนเวียนในตลาดหลังการขับเคลื่อน HAAS บริษัทอะไหล่ CNC ที่เชี่ยวชาญของ HAAS และบริการซ่อมแซมขับเคลื่อนถือคลังแลกเปลี่ยนPrecision Zone และร้านค้าเชี่ยวชาญที่คล้ายกันให้การทดสอบภาระแบบไดนามิกสําหรับหน่วยซ่อมแซมขอใบรับรองการทดสอบการทํางาน ก่อนรับสินค้า
