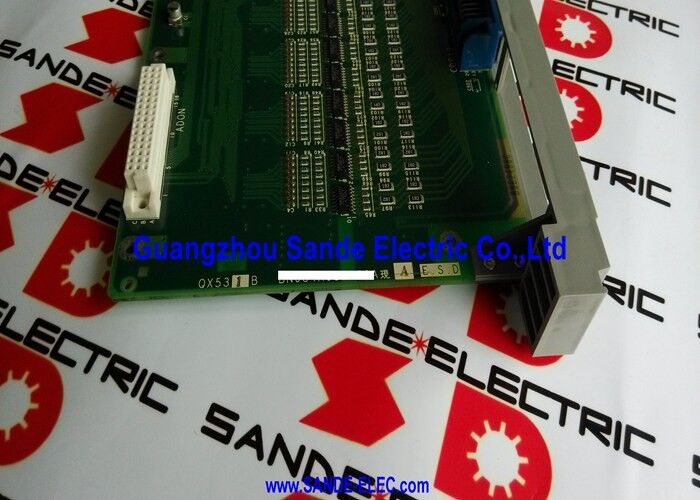

ODM PLC Programmable Logic Controller Mitsubishi PCB Board QX531B

Mitsubishi QX531B | MELDAS 500 (M500) I/O Interface PCB — บอร์ด I/O ของเครื่องจักร CNC

หมายเลขชิ้นส่วน: QX531B

อ้างอิงข้าม: A52531 / BN634A639G52A

ผู้ผลิต: Mitsubishi Electric (ญี่ปุ่น)

เกตเวย์สัญญาณสำหรับ MELDAS 500

QX531B เป็นบอร์ดอินเทอร์เฟซ I/O สำหรับระบบ CNC MELDAS 500 (M500) ของ Mitsubishi ในศูนย์เครื่องจักรและศูนย์กลึงที่ติดตั้ง MELDAS 500 บอร์ดนี้ทำหน้าที่เป็นจุดสื่อสารระหว่างคอนโทรลเลอร์ CNC และอุปกรณ์ระดับภาคสนามของเครื่องจักร — สวิตช์จำกัด, เอาต์พุตรีเลย์, โซลินอยด์, สัญญาณอินเตอร์ล็อก, การตอบสนองการเปลี่ยนเครื่องมือ และ I/O ของแผงควบคุม

เมื่อชุดช่องสัญญาณ I/O เฉพาะหยุดตอบสนอง และส่วนที่เหลือของเครื่องจักรทำงานเป็นปกติ QX531B ที่ให้บริการช่องสัญญาณเหล่านั้นจะเป็นผู้ต้องสงสัยหลัก CNC MELDAS 500 ของ Mitsubishi สร้างรหัสแจ้งเตือนที่เกี่ยวข้องกับ I/O เมื่อไม่ได้รับสัญญาณอินพุตภายในกรอบเวลาที่คาดไว้ และรหัสแจ้งเตือนจะระบุว่ากลุ่มสัญญาณใดล้มเหลว — ชี้ตรงไปยังบอร์ดที่รับผิดชอบ

QX531B ถูกระบุไว้ในระบบชิ้นส่วนของ Mitsubishi ภายใต้สามชื่อ: QX531B (ชื่อเฉพาะของบอร์ด), A52531 (การอ้างอิง Mitsubishi ทางเลือก) และ BN634A639G52A (ตัวระบุฉลากเต็ม) ทั้งหมดนี้หมายถึงชุดประกอบเดียวกัน

ฐานการติดตั้งและอายุการใช้งาน

แพลตฟอร์ม MELDAS 500 ถูกติดตั้งอย่างแพร่หลายในศูนย์เครื่องจักรและศูนย์กลึงตั้งแต่ปลายทศวรรษ 1980 ถึงทศวรรษ 1990 เครื่องจักรที่ติดตั้งระบบควบคุม M500 ยังคงมีการผลิตในหลายโรงงาน QX531B ในฐานะบอร์ด Mitsubishi ดั้งเดิมสำหรับแพลตฟอร์มนี้ จะถูกจัดหาผ่านตลาดหลังการขายอุตสาหกรรมเป็นช่องทางการจัดหาหลักสำหรับหน่วยทดแทน

ข้อมูลจำเพาะหลัก

คำถามที่พบบ่อย

คำถามที่ 1: MELDAS 500 แสดงรหัสแจ้งเตือน I/O บนช่องสัญญาณเฉพาะ ก่อนเปลี่ยน QX531B ควรตรวจสอบอะไรก่อน?

ยืนยันแหล่งจ่ายไฟ 24VDC ไปยังบอร์ด I/O อยู่ในข้อกำหนด แรงดันไฟฟ้าที่อยู่นอกช่วงความคลาดเคลื่อน (โดยทั่วไปคือ ±10% ของ 24V) จะป้องกันการสลับสัญญาณที่ถูกต้องโดยไม่แสดงข้อผิดพลาดของบอร์ด นอกจากนี้ ให้ตรวจสอบการเดินสายไปยังขั้วต่อที่ได้รับผลกระทบเพื่อความเสียหาย การเชื่อมต่อหลวม หรือการกัดกร่อนของหน้าสัมผัส หากแหล่งจ่ายไฟและการเดินสายได้รับการยืนยันว่าถูกต้อง บอร์ดก็ล้มเหลว

คำถามที่ 2: QX531B, A52531 และ BN634A639G52A เป็นบอร์ดเดียวกันทั้งหมดหรือไม่?

ใช่ — การระบุทั้งสามรายการอ้างอิงถึงชุดประกอบบอร์ดทางกายภาพเดียวกัน QX531B เป็นตัวระบุหลักของบอร์ด A52531 เป็นการอ้างอิงชิ้นส่วน Mitsubishi ทางเลือก BN634A639G52A คือการระบุฉลากเต็มที่พิมพ์อยู่บนบอร์ดเอง โปรดยืนยันว่าการระบุใดปรากฏบนฉลากของบอร์ดที่ติดตั้งเมื่อสั่งซื้อเพื่อหลีกเลี่ยงความสับสน

คำถามที่ 3: การเปลี่ยน QX531B จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่?

ไม่ QX531B เป็นบอร์ดอินเทอร์เฟซสัญญาณ I/O ไม่มีพารามิเตอร์ CNC อยู่ในนั้น ข้อมูลการกำหนดค่าจะอยู่ในคอนโทรลเลอร์ MELDAS 500 หลังจากเปลี่ยนบอร์ดแบบเดียวกัน CNC จะกลับมาทำงาน I/O ตามปกติโดยไม่ต้องกำหนดค่าใหม่

คำถามที่ 4: เครื่องจักรไม่ได้ใช้งานมาสามปี QX531B ถูกสงสัยว่าทำให้เกิดข้อผิดพลาด I/O เป็นครั้งคราวหลังจากรีสตาร์ท ควรตรวจสอบอะไรบ้าง?

ตรวจสอบหน้าสัมผัสขั้วต่อทั้งหมดบนบอร์ดเพื่อการเกิดออกซิเดชันจากการจัดเก็บระยะยาว โดยเฉพาะขั้วต่อสายภาคสนามและขั้วต่อบอร์ดกับแผงหลัง ทำความสะอาดด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่เหมาะสม นอกจากนี้ ให้ตรวจสอบอาการของตัวเก็บประจุอิเล็กโทรไลต์เสื่อมสภาพ — ข้อผิดพลาด I/O เป็นครั้งคราวที่ขึ้นอยู่กับอุณหภูมิ (ข้อผิดพลาดที่ปรากฏหลังจากการอุ่นเครื่อง) มักเกิดจากการเสื่อมสภาพของตัวเก็บประจุ หากข้อผิดพลาดมีความสม่ำเสมอและไม่เกี่ยวข้องกับอุณหภูมิ ให้เปลี่ยนบอร์ด

คำถามที่ 5: QX531B จัดหามาจากที่ใด?

บริษัทซ่อม CNC Mitsubishi เฉพาะทางและตัวแทนจำหน่ายตลาดหลังการขายอุตสาหกรรมมีสต็อกแลกเปลี่ยนสำหรับบอร์ดในยุค MELDAS 500 ขอใบรับรองการทดสอบการทำงาน ยืนยันว่าการระบุบอร์ดตรงกับ QX531B หรือหนึ่งในการอ้างอิงข้ามก่อนรับสินค้า
