| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0022 |
เลขส่วน:A20B-2101-0022
อ้างอิงข้าม:A20B-2101-0021 (แบบที่เกี่ยวข้อง)
ผู้ผลิต:บริษัท ฟานุค จํากัด (ญี่ปุ่น)
ประเภทสินค้า:บอร์ดฐานของเครื่องขยายเสียง servo drive
รายการสินค้า:A20B-2101

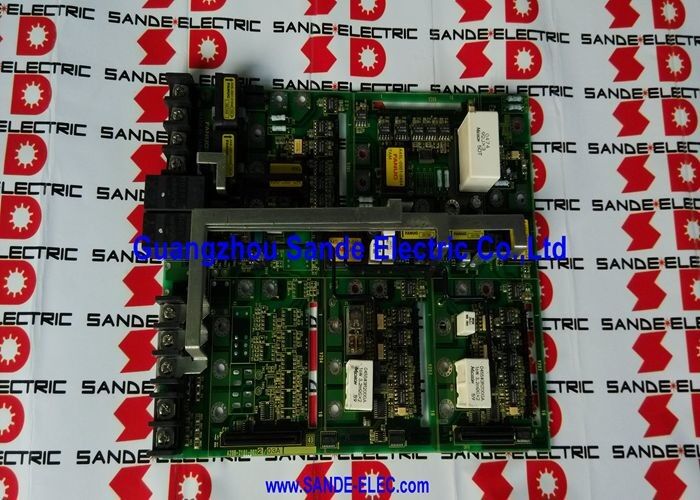

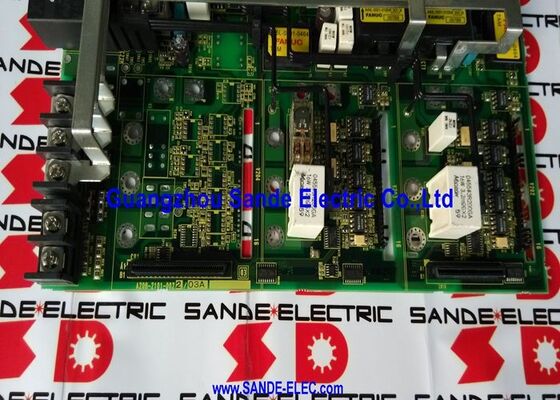

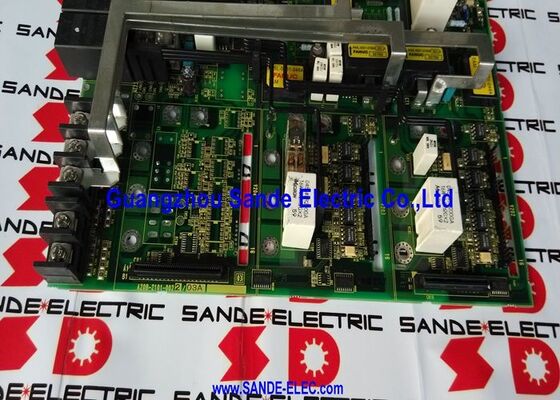

A20B-2101-0022 เป็นบอร์ดฐาน ✅ PCB การควบคุมหลัก ✅ ภายใน FANUC servo หรือ spindle amplifier unit ในสถาปัตยกรรม FANUCบอร์ดซีรี A20B-2101 ทําหน้าที่เป็นชั้นความรู้ของเครื่องกระตุ้น: พวกมันประมวลผลคําสั่งความเร็วและทอร์คจาก CNC, สัญญาณการตอบสนองของเครื่องรหัสสภาพ, ทําการควบคุมวงจรปัจจุบัน, และขับเคลื่อนสัญญาณเปลี่ยนระดับพลังงาน
บอร์ด A20B-2101 แตกต่างจากบอร์ดพลังงาน (ที่จัดการกับการปรับความแรงสูงและ IGBT Switching) บอร์ดฐานทํางานในแรงต่ําการประมวลผลสัญญาณควบคุมและข้อมูลการตอบสนองด้วยความเร็วสูงเมื่อบอร์ดเบสล้มเหลว เครื่องขยายเสียงจะสูญเสียโลกิกการควบคุม เครื่องขับเคลื่อนไม่สามารถควบคุมกระแสไฟฟ้า ติดตามคําสั่งตําแหน่ง หรือป้องกันมอเตอร์จากกระแสไฟฟ้าเกินความผิดพลาดของไดรฟ์มักจะปรากฏทันทีที่การเปิดหรือในการทํางานครั้งแรกคําสั่ง.
A20B-2101-0022 ได้ถูกบันทึกไว้พร้อมกับ A20B-2101-0021 ในฐานะตัวแปรที่เกี่ยวข้องที่ให้บริการกับการใช้งานเครื่องขยายเสียงเดียวกัน ทั้งคู่เป็นบอร์ดฐานสําหรับครอบครัวเดียวกันของหน่วยขยายเสียง FANUCมีการกําหนด 0022 และ 0021 สะท้อนความแตกต่างการปรับปรุงฮาร์ดแวร์หรือการตั้งค่าแอปพลิเคชั่นเฉพาะเจาะจงภายในชุด.
FANUC servo และ spindle amplifiers (Alpha และซีรีส์ก่อนหน้านี้) ถูกสร้างขึ้นรอบตัวโมดูลพลังงานและการควบคุม PCB การประกอบ A20B-2101 ซีรีส์มีบทบาทการควบคุม PCB:
A20B-2101-0022 ที่ล้มเหลวที่มีระดับพลังงานไม่เสียหาย สามารถซ่อมแซมได้ ✅ บอร์ดควบคุมสามารถเปลี่ยนได้โดยไม่ต้องสัมผัสองค์ประกอบความดันสูง
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2101-0022 |
| รีฟรานด์ | A20B-2101-0021 |
| ประเภท | บอร์ดฐานเซอร์โวแอมพลิเฟอร |
| ซีรี่ย์ | A20B-2101 |
| การใช้งาน | เครื่องเสริมพลังงาน FANUC |
| สาเหตุ | ญี่ปุ่น |
Q1: เครื่องเสริมพลังงาน FANUC แสดงสัญญาณเตือน AL-02 (ความผิดพลาดปารามิเตอร์) หรือ AL-09 (สัญญาณเตือนแกน) ทันทีที่เปิด. A20B-2101-0022 อาจเป็นสาเหตุหรือไม่?
ครับ ระเบิดที่ปรากฏทันทีเมื่อเปิดก่อนการใช้งานคําสั่ง โดยเฉพาะ ระเบิดแบบปารามิเตอร์หรือจากองค์ประกอบปริมาณการควบคุมที่ล้มเหลวตรวจสอบรหัสเตือนในคู่มือของเครื่องเสริมเสียง เพื่อกําหนดว่ามันชี้ไปที่บอร์ดฐานหรือระดับพลังงานความผิดพลาดของปารามิเตอร์และสัญญาณเตือนการสื่อสารระหว่างเครื่องขยายเสียงและ CNC เป็นปกติคือความผิดพลาดของแผ่นควบคุม.
Q2: A20B-2101-0021 สามารถแทน A20B-2101-0022 ได้หรือไม่?
ทั้งคู่เป็นตัวแปรภายในชุดบอร์ดฐาน A20B-2101 เดียวกัน และใช้ในการใช้เครื่องขยายเสียงที่เกี่ยวข้องใกล้ชิดไม่ว่า 0021 สามารถแทนที่ 0022 ได้โดยตรง ขึ้นอยู่กับหน่วยยกระดับเฉพาะ.
Q3: พบว่าระดับพลังงานของเครื่องขยายเสียง (โมดูล IGBT) ไม่เสียหาย สามารถเปลี่ยนเครื่อง A20B-2101-0022 ได้หรือไม่ โดยไม่ต้องเปลี่ยนเครื่องขยายเสียงทั้งหมด?
ใช่ บอร์ดเบสคือ PCB การควบคุม ภายในเครื่องกระตุ้น ครับ มันถูกออกแบบมาเพื่อเปลี่ยนแยกจากระดับพลังงานการซ่อมแซมระดับส่วนประกอบหรือการเปลี่ยนระดับบอร์ดเป็นวิธีการมาตรฐานสําหรับความล้มเหลวของบอร์ดฐานเมื่อระดับพลังงานได้รับการยืนยันว่าสมบูรณ์แบบวิธีนี้หลีกเลี่ยงค่าใช้จ่ายในการเปลี่ยนเครื่องขยายเสียงทั้งตัว สําหรับความผิดปกติในวงจรควบคุม
Q4: หลังจากเปลี่ยน A20B-2101-0022 เครื่องขยายเสียงจะทํางานตามปกติ แต่การตั้งตําแหน่งแกนไม่สม่ําเสมอ อะไรควรตรวจสอบ
การตั้งตําแหน่งที่ผิดปกติหลังจากการเปลี่ยนบอร์ดพื้นฐานมักจะเกิดจากการตั้งค่าปารามิเตอร์การตอบสนองของโคเดอร์ที่ไม่ถูกต้องหรือวงจรปัจจุบันที่ปรับขนาดไม่ถูกต้องบนบอร์ดใหม่ตรวจสอบปารามิเตอร์ประเภทมอเตอร์ที่ตรงกับมอเตอร์ที่เชื่อมต่อและดําเนินการซ้ําการดําเนินการปรับลุ้นปัจจุบันอัตโนมัติถ้ามี. ตรวจสอบเช่นกันว่าสายเอ็นโคเดอร์เชื่อมถูกต้องและไม่มีปัญหาการป้องกันบนสายเอ็นโคเดอร์หลังจากงานบํารุงรักษา
Q5: A20B-2101-0022 มาจากไหน?
บริษัทซ่อมแซมเครื่องขับเคลื่อนเชี่ยวชาญของ FANUC และนักค้าอะไหล่ CNC มีสต็อคแลกเปลี่ยนสําหรับบอร์ดเครื่องขยาย A20B-2101 ซีรีส์ บางบริการซ่อมแซมระดับองค์ประกอบของบอร์ดเดิมที่ล้มเหลวที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย เมื่อส่วนประกอบที่หาได้ยากขอการทดสอบการทํางานบนเครื่องทดสอบเครื่องขยายเสียงที่เข้ากันได้ ก่อนการยอมรับแผ่นสลับใด ๆ
