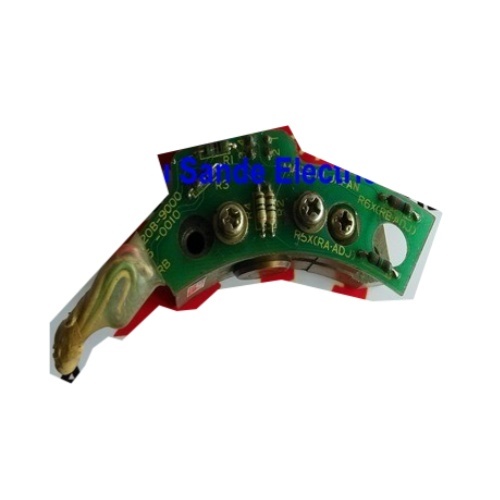

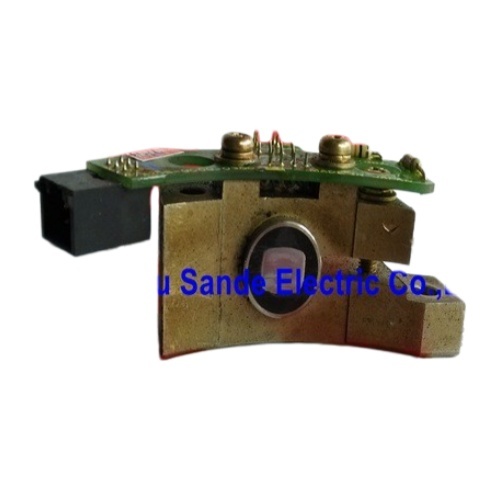

เครื่องรับสายตาชนิด B หน่วยตอบสนอง 12 ปิน มอเตอร์สปินด์แอลซี FANUC รุ่นแรก ความเร็วและแนวทางของสปินด์ รหัสสั่งซื้อ: A290-1003-V320 ผลิตในญี่ปุ่น
ก่อนที่ศูนย์แปรรูป CNC จะสามารถกํากับหมุนของมัน เพื่อเปลี่ยนเครื่องมือ ก่อนที่เครื่องควบคุมจะสามารถดําเนินการผ่าน threading บน latheก่อนที่การกดแข็งจะเป็นไปได้ การตั้งตําแหน่งและความเร็วของมอเตอร์สปินด์ต้องถูกรายงานให้กับเครื่องควบคุมในเวลาจริง.ฟังก์ชันนั้นเป็นของเซ็นเซอร์มอเตอร์สปินด์ ในมอเตอร์สปินด์ AC ของรุ่นแรกของ FANUC ส่วนประกอบที่รับผิดชอบในการตอบสนองนั้นคือ A20B-9000-0300
นี่คือเซ็นเซอร์รับแสงชนิด B ที่ออกแบบและผลิตโดย FANUC ในญี่ปุ่น โดยเฉพาะสําหรับตัวแบบหมุนมอเตอร์สายสลับหมุนสีดําและสีแดงศูนย์หมุน, และเครื่อง EDM ตั้งแต่ช่วงปี 1980 ถึงช่วงต้นปี 1990 การตั้งชื่อการสั่งซื้อของ FANUC เป็น A290-1003-V320,ถึงแม้ว่าหมายเลขอ้างอิง A20B-9000-0300 จะเป็นรูปแบบที่มันกระจายในตลาดซ่อมบํารุงและอะไหล่ CNC.
เซนเซอร์ถูกขายเป็นชุดที่สมบูรณ์แบบ PCB จับแสง พร้อมอุปกรณ์การติดตั้ง และขึ้นอยู่กับผู้จําหน่าย มีหรือไม่มีสายเชื่อมไม่มีการจัดสรรส่วนล่างที่จะหาแหล่งแยกกัน.
ระบบขับเคลื่อนหมุน FANUC AC ขึ้นอยู่กับการตอบสนองต่อเนื่องจากมอเตอร์หมุน เพื่อรักษาความเร็วที่ควบคุมได้ การดําเนินการหยุดทิศทาง และในระบบขับเคลื่อนที่สามารถทําให้ฟังก์ชันสปินด์ที่ควบคุมตําแหน่งA20B-9000-0300 เป็นแหล่งของผลตอบสนองนี้เซนเซอร์อ่านล้อเป้าหมายบนแกนมอเตอร์และผลิตรถไฟฟ้าแรงกระแทกที่การขับเคลื่อน spindle และ CNC การควบคุมใช้ในการคํานวณ spindle จริงๆ RPM และติดตามตําแหน่งมุม.
มีฟังก์ชันเฉพาะเจาะจงสามอย่างใน CNC ขึ้นอยู่กับเซ็นเซอร์นี้อยู่และทํางานอย่างถูกต้อง
การควบคุมความเร็วของสปินด์√ เครื่องขยายกระบอกใช้ผลิตของเซ็นเซอร์เป็นผลตอบสนองความเร็วจริงเพื่อปิดวงจรความเร็วเครื่องขับเคลื่อนไม่สามารถรักษาความเร็วหมุนที่วางโปรแกรมได้ต่อกับภาระการตัดที่แตกต่างกัน, และในส่วนใหญ่ของการปรับปรุงจะผลิตสัญญาณเตือนและยับยั้งการทํางาน spindle ทั้งหมด
การตั้งทิศทางของสปินด์ (M19)✓ คําสั่งการตั้งทิศทางจอดหมุนที่ตําแหน่งมุมคงสําหรับการเปลี่ยนเครื่องมืออัตโนมัติหากเซ็นเซอร์ล้มเหลวหรือสูญเสียความสมบูรณ์ของสัญญาณ, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.
ฟังก์ชันที่สynchronized-spindleหน่วยหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนและวัฏจักรใด ๆ ที่ต้องการการควบคุมที่จะรู้ว่าตําแหน่ง spindle ในเวลาจริงทั้งหมดขึ้นอยู่กับผลิตแรงกระแทกของเซ็นเซอร์ที่สะอาด, สม่ําเสมอและแม่นยําในช่วง
A20B-9000-0300 ได้ถูกออกแบบมาสําหรับรุ่นแรกของเครื่องยนต์หมุน FANUC ACภายใน DNC อิเล็กทรอนิกส์ การจัดหมวดใช้โดยผู้เชี่ยวชาญ FANUC, มอเตอร์เหล่านี้ครอบคลุม 07xx และ 10xx ซีรีย์ (รุ่นหมวกดําแรก) และดําเนินการผ่านมอเตอร์ซีรีย์ S, P, และ I ครอบคลุม 072x ถึง 076x การกําหนดกรอบ,ที่ระบุอินเตอร์เฟซเซ็นเซอร์ประเภท B.
| การผลิตเครื่องยนต์ | สีหัวปลาย | ประเภทเซ็นเซอร์ | A20B-9000-0300 รองรับ |
|---|---|---|---|
| AC ช่วงต้นมาก (07xx/10xx) | สีดํา | ประเภท BZ | ผ่านอ้างอิงข้าม (A20B-9000-0010/0500 หลัก) |
| S/P/I ซีรี่ย์ (072x076x) | สีดําและสีแดง | ประเภท B | ✓ การใช้หลัก |
| รายการอัลฟา (a1 า50) | รางวัล | ประเภท MZ/CZ | ครอบครัวเซ็นเซอร์ที่แตกต่างกัน |
สําหรับมอเตอร์สปินด์ซีรีส์ S และ P ราคาแรงงานของ FANUC 0, 6, 10, 11 และ 15 ระบบเครื่องมือ ราคา A20B-9000-0300 เป็นเซ็นเซอร์ชนิด B ที่ถูกต้องหากเครื่องใช้มอเตอร์สปินด์ Alfa หรือ Alpha i ซีรีส์, ครอบครัวเซ็นเซอร์ที่แตกต่างกันจําเป็น
เครื่องจักรที่พบเซ็นเซอร์ A20B-9000-0300 บ่อยที่สุดสะท้อนฐานที่ติดตั้งของเครื่องมือที่ควบคุมโดย FANUC จากช่วงเวลานั้นตัวอย่างที่มีเอกสารรวมถึง Kitamura MY Center-2B ศูนย์แปรรูปตั้งด้วย FANUC 11M การควบคุม, Hardinge CHNC CNC lathes เครื่องหมุนและ AGIE AGIECUT เครื่อง EDM ช่องตัดที่แสดงถึงวิธีการที่ FANUC แอคสปินด์มอเตอร์แพลตฟอร์มแรกถูกนํามาใช้อย่างกว้างขวางในผู้สร้างเครื่องมือและชนิดเครื่อง.
เครื่องควบคุม CNC ของ FANUC ที่คู่กับมอเตอร์สปินด์เหล่านี้ วงการ 0 วงการ 3 วงการ 6 วงการเซ็นเซอร์หมุนเป็นหนึ่งในรายการที่ใช้งานบนเครื่องจักรเหล่านี้ไม่เหมือนกับการล่อลมของมอเตอร์หรือหมุน ที่มักจะสวมชะลอไปเรื่อย ๆ การล้มเหลวของเซ็นเซอร์มักจะเกิดขึ้นอย่างรวดเร็ว: เหตุการณ์การปนเปื้อน, การชนทางกล,หรือเพียงแค่ความเหนื่อยร้อนระยะยาวขององค์ประกอบทางออนไลน์และ PCBเมื่อเซ็นเซอร์ล้มเหลว เครื่องจะหยุด
A20B-9000-0380ปรากฏพร้อมกับ A20B-9000-0300 ในรายการของผู้เชี่ยวชาญด้านอะไหล่ FANUC หลายรายการ และถูกจัดอันดับข้ามเป็นชิ้นส่วนที่เข้ากันได้ / ที่เกี่ยวข้องทั้งคู่เป็นเซ็นเซอร์ประเภท B สําหรับรุ่นแรกของ AC spindle motorเมื่อหาแหล่งสํารองยืนยันตัวแปรของมอเตอร์ที่แม่นยําและตรวจสอบกับเลขส่วนทั้งสองเป็นที่น่าแนะนํา หน่วยตรวจจับที่ส่งจากโรงงานกับมอเตอร์เป็นจุดอ้างอิงสุดท้าย, และโครงหลังของมอเตอร์หรือป้ายชื่อสามารถระบุการตั้งค่าเซ็นเซอร์เดิมโดยตรง
เครื่องตรวจจับ A20B-9000-0300 ของสต็อคใหม่หายากมาก การผลิตส่วนประกอบของ FANUC สําหรับมอเตอร์หมุนรุ่นนี้และปริมาณที่เหลือของตลาดมาจากสามแหล่ง: อุปกรณ์อุดหนุนของโรงงานเก่า, อุปกรณ์ดึงออกจากเครื่องจักรที่ถอนออกจากเครื่องจักรในระหว่างการปรับปรุงเครื่องจักรหรือการถอดรหัส และหน่วยที่ปรับปรุงใหม่โดยศูนย์ซ่อมแซมเชี่ยวชาญของ FANUC
Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditionsเมื่อซื้อหน่วยสํารอง การรับประกัน 90 ถึง 180 วันจากนักซ่อมช่างผู้เชี่ยวชาญที่ทดสอบกับมอเตอร์ที่ติดตั้งเป็นมาตรฐานที่จริงจริงในส่วนนี้ของตลาด
Q1: ผมยืนยันได้อย่างไรว่า A20B-9000-0300 เป็นเซ็นเซอร์ที่ถูกต้องสําหรับมอเตอร์หมุน FANUC รายละเอียดของผม?
วิธีที่เชื่อถือได้มากที่สุดคือการตรวจสอบบ้านหลังของมอเตอร์สปินด์หรือป้ายชื่อถ้าเอกสารของเครื่องยนต์ไม่ได้การกําหนดชุดมอเตอร์ (มองเห็นบนป้ายชื่อมอเตอร์เป็นรหัสรุ่นในช่วง 072x?? 076x สําหรับมอเตอร์ชุด S/P/I) ยืนยันความเหมาะสมของเซ็นเซอร์ชนิด Bหากมอเตอร์อยู่ในเครื่องที่มีเครื่องควบคุม FANUC 10, 11 หรือ 15 ซีรีส์ และใช้มอเตอร์สปินด์ AC หมวกดําหรือแดง A20B-9000-0300 เป็นผู้สมัครหลักA20B-9000-0380 ที่เกี่ยวข้องควรตรวจสอบเช่นกัน เนื่องจากมันครอบคลุมช่วงที่ซ้อนกันของเครื่องยนต์สปินด์แอคแรก.
Q2: มีอาการอะไรที่แสดงให้เห็นว่าเซ็นเซอร์ A20B-9000-0300 พลาด?
การแสดงตัวที่พบบ่อยที่สุดคือความล้มเหลวของการตั้งทิศทางของสปินด์ ∙ สปินด์ที่สั่งให้ M19 ไม่สามารถหยุดในตําแหน่งเป้าหมายหรือหมุนอย่างต่อเนื่องโดยไม่บรรลุจุดหยุดการตั้งทิศทางอาการที่แพร่หลายครั้งที่สองคือสัญญาณระวังกระบอกบน CNC เมื่อเริ่มต้นหรือระหว่างเร่งในบางกรณีที่เครื่องขับเคลื่อนไม่รายงานสัญญาณการตอบสนองความเร็วหรือสัญญาณการตอบสนองที่ไม่ตรงกันการกําหนดความเร็วของสปินด์กลายเป็นไม่ปกติ ก่อนความล้มเหลวที่สมบูรณ์แบบ RPM โปรแกรมไม่สามารถดําเนินการกับภาระการตัดสถานการณ์ใด ๆ ในสภาพนี้ในรุ่นแรกของ FANUC AC spindle drive ต้องตรวจสอบเซ็นเซอร์ก่อนที่จะทําลายเครื่องขยายเสียงหรือมอเตอร์
Q3: สามารถทดสอบเซ็นเซอร์บนเบนจ์โดยไม่ต้องมีมอเตอร์สปินด์ได้หรือไม่?
Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motorการทดสอบโดยลําพังกับปั๊มพลังงานเบนจ์สามารถยืนยันว่า อิเล็กทรอนิกส์ PCB เป็นการทํางาน แต่จะไม่ตรวจสอบปัญหาความรู้สึกช่องว่าง การปนเปื้อนบนเส้นทางทางแสงหรือความบกพร่องระยะสั้นที่แสดงออกเพียงภายใต้สภาพสั่นสะเทือนและอุณหภูมิของสปินด์ทํางานผู้เชี่ยวชาญ FANUC ที่ให้การทดสอบเซ็นเซอร์ ทํามันอย่างถูกต้องกับการประกอบมอเตอร์ที่สมบูรณ์แบบ
คําถามที่ 4: A20B-9000-0300 สามารถใช้กับมอเตอร์สปินด์ซีรีส์ FANUC Alpha ได้หรือไม่
ไม่ เครื่องยนต์สปินด์ซีรีส์อัลฟ่าและอัลฟ่า i ใช้เซ็นเซอร์แบบอื่นๆ แบบเซ็นเซอร์แบบ MZ หรือ CZและอินเตอร์เฟซสัญญาณที่แตกต่างกัน. A20B-9000-0300 เป็นโดยเฉพาะสําหรับก่อนหน้านี้ S, P, และ I รุ่น FANUC แอคหมุนมอเตอร์ การติดตั้งเซ็นเซอร์ชนิด B ในมอเตอร์อัลฟ่า, หรือพยายามปรับปรุงสายไฟ,ไม่เป็นตัวแทนที่ได้รับการสนับสนุนหรือมีศักยภาพหากเครื่องใช้มอเตอร์สปินด์ซีรีส์อัลฟ่า เซนเซอร์ที่ถูกต้องมาจาก A20B-2002-xxxx หรือ A20B-2200-xxxx ครอบครัวขึ้นอยู่กับรุ่นของมอเตอร์
Q5: ความสัมพันธ์ระหว่าง A20B-9000-0300 และรหัสการสั่งซื้อ A290-1003-V320 คืออะไร?
ตัวเลขทั้งสองตัวอ้างถึงองค์ประกอบทางกายภาพเดียวกัน A290-1003-V320 เป็นรหัสการสั่งซื้อโรงงานของ FANUC ∙ ตัวเลขที่ใช้ในการสั่งซื้อโดยตรงผ่านช่องทางการจําหน่ายของ FANUCA20B-9000-0300 เป็นหมายเลขอ้างอิงทั่วไปที่ส่วนจําหน่ายรู้จักในตลาดหลังการซ่อมและภาคซ่อม, โดยทั่วไปเพราะเลขนี้ปรากฏบนแผ่นพีซีบีของเซ็นเซอร์หรือฉลากและเมื่อตรวจสอบชิ้นที่ได้รับกับชิ้นเดิม, ตัวเลขใด ๆ ที่ปรากฏบน PCB ยืนยันการระบุตัวอย่างที่ถูกต้อง
