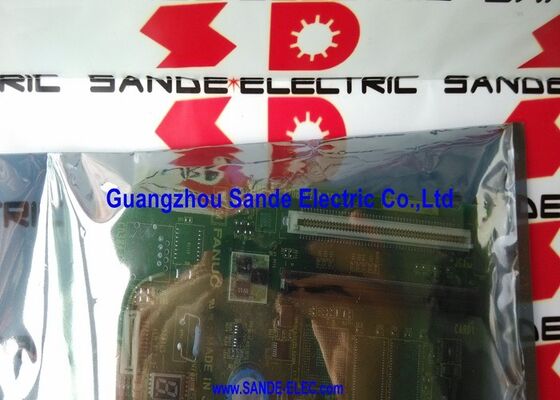

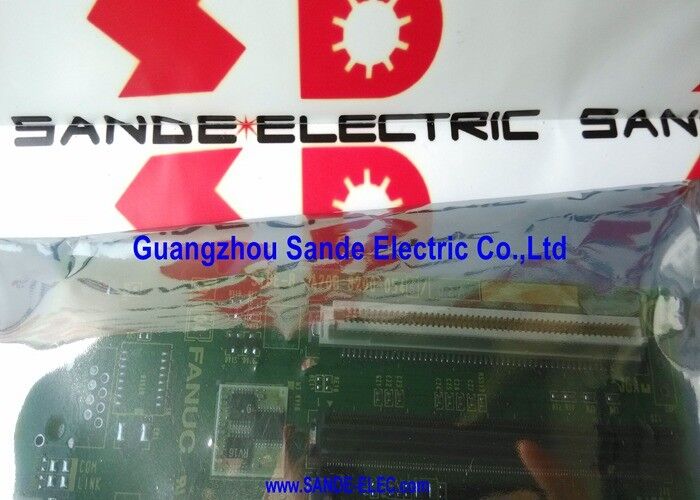

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-8200-0545 |
แพลตฟอร์ม FANUC ซีรีส์ 0i-D ใช้กระดานหลักหลายประเภท — A3, A5 และอื่นๆ — แต่ละประเภทตรงกับประเภทการกำหนดค่า 0i-D ที่เฉพาะเจาะจง การกำหนด A5 ของ A20B-8200-0545 ระบุว่านี่คือกระดานหลักสำหรับ0i เมท-TD— รุ่นเครื่องกลึง (แบบ T) ภายในกลุ่มผลิตภัณฑ์ 0i-D Mate (ขนาดกะทัดรัด)
การกำหนด "Mate" ใน 0i Mate-TD ระบุว่านี่คือการกำหนดค่าที่กะทัดรัดและประหยัดของ 0i-D ซึ่งออกแบบมาสำหรับเครื่องกลึงที่จำนวนแกน 0i-D เต็มและความจุ I/O เกินข้อกำหนดการใช้งาน การกำหนด "TD" เป็นการยืนยันว่านี่คือการกำหนดค่าศูนย์กลึง— CNC ได้รับการตั้งค่าไว้สำหรับการใช้งานประเภทเครื่องกลึง (การกลึง กลึงเกลียว การกลึงร่อง การกลึงปาด) แทนที่จะเป็นการทำงานของเครื่องแมชชีนเซ็นเตอร์
A20B-8200-0545 เป็นบอร์ดกลางของระบบ 0i Mate-TD นี้ ซึ่งเป็น PCB หลักที่โฮสต์โมดูลหน่วยความจำ การ์ดเสริม และโปรเซสเซอร์ทั้งหมด และเป็นที่ที่บอร์ด CNC อื่นๆ ทั้งหมดเชื่อมต่ออยู่
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8200-0545 |
| ประเภทบอร์ด | A5 |
| ระบบซีเอ็นซี | FANUC 0i-D, 0i Mate-TD |
| แอปพลิเคชัน | เครื่องกลึง CNC, เครื่องกลึง |
| การทำงาน | บอร์ดซีพียูหลัก |
| ชุด | A20B-8200 |
ในฐานะบอร์ดหลักของชุดควบคุม 0i Mate-TD A20B-8200-0545 จะจัดการ:
การทำงานของโปรแกรม CNC:CPU หลักอ่านและดำเนินการโปรแกรม G-code โดยดำเนินการคำนวณการประมาณค่าที่แปลงการเคลื่อนไหวของโปรแกรมเป็นคำสั่งตำแหน่งแกน
การประสานงานของเซอร์โว:คำสั่งแกนจะถูกส่งไปยังเซอร์โวแอมพลิฟายเออร์ FSSB ผ่านทางการ์ดแกนที่เสียบเข้ากับบอร์ด โดยจะส่งฟีดกลับของตัวเข้ารหัสกลับมาในแต่ละรอบการประมาณค่า
การควบคุมแกนหมุน:คำสั่งความเร็วแกนหมุนและสัญญาณป้อนกลับประสานกันผ่านอินเทอร์เฟซการ์ดแกนหมุนบนบอร์ด
การดำเนินการแลดเดอร์ PMC:ลอจิกลำดับเครื่องจักร (สารหล่อเย็น ระบบไฮดรอลิก การควบคุมหัวจับ ส่วนท้าย อินเตอร์ล็อคประตู) ดำเนินการบนโปรเซสเซอร์ PMC ของบอร์ด อ่านอินพุต I/O และเขียนเอาต์พุตทุกรอบการสแกน
ฟังก์ชั่นพีซีและอีเธอร์เน็ต:ฟังก์ชันพีซีในตัวและพอร์ตอีเทอร์เน็ตของรุ่น 0i-D ช่วยให้ DNC บนเครือข่ายและการรวบรวมข้อมูล — คุณสมบัติมาตรฐานของแพลตฟอร์ม 0i-D ที่มีอยู่ใน A20B-8200-0545
0i Mate-TD กระดานหลักของเครื่องกลึงทำงานล้มเหลว:เครื่องกลึง CNC แบบ 2 แกนที่มีระบบควบคุม 0i Mate-TD ไม่สามารถสตาร์ทได้ — จอแสดงผลว่างเปล่า ไม่มีการตอบสนองของเซอร์โว หลังจากยืนยันความสมบูรณ์ของแหล่งจ่ายไฟแล้ว A20B-8200-0545 จะถูกระบุว่าเป็นเมนบอร์ดหลักที่ล้มเหลว การติดตั้งพารามิเตอร์ทดแทนและการกู้คืนพารามิเตอร์ที่สำรองไว้จะทำให้เครื่องกลึงกลับสู่การผลิต
การปรับปรุงศูนย์กลึง:เครื่องกลึง 0i Mate-TD รุ่นเก่าอยู่ระหว่างการปรับปรุงชุดควบคุมใหม่ A20B-8200-0545 ถูกแทนที่โดยเป็นส่วนหนึ่งของการต่ออายุระดับบอร์ดควบคู่ไปกับโมดูลหน่วยความจำ ซึ่งถือเป็นพื้นฐานด้านฮาร์ดแวร์ใหม่สำหรับช่วงการผลิตถัดไป
คำถามที่ 1: A20B-8200-0545 เข้ากันได้กับรุ่น 0i Mate-MC (แมชชีนนิ่งเซ็นเตอร์) หรือไม่
ไม่ ประเภทบอร์ด A5 ตรงกับการกำหนดค่าศูนย์กลึง 0i Mate-TD เครื่องแมชชีนนิ่งเซ็นเตอร์ 0i Mate-MC ใช้กระดานหลักประเภทอื่นที่ตรงกับการ์ดตัวเลือกและการกำหนดค่าแผงเชื่อมต่อของตัวเอง การติดตั้งกระดานหลักศูนย์กลึง A5 ในระบบแมชชีนนิ่งเซ็นเตอร์จะส่งผลให้การกำหนดค่าฮาร์ดแวร์ไม่ตรงกัน
คำถามที่ 2: A20B-8200-0545 ต้องการเนื้อหาโมดูล FROM ที่แตกต่างจากบอร์ด 0i-D A3 มาตรฐานหรือไม่
ซอฟต์แวร์ระบบ CNC ในโมดูล FROM เป็นแบบเฉพาะรุ่น (0i-D) และเฉพาะประเภทเครื่องจักร (แบบ T สำหรับเครื่องกลึง) เนื้อหา FROM สำหรับ 0i Mate-TD คือซอฟต์แวร์ T-type 0i-D นี่เป็นการกำหนดประเภท T แบบเดียวกับที่ใช้ในมาตรฐาน 0i-TD แต่เวอร์ชันซอฟต์แวร์และการกำหนดค่าเฉพาะอาจแตกต่างกันระหว่าง 0i-TD มาตรฐานและ 0i Mate-TD ยืนยันว่าเนื้อหาโมดูล FROM ตรงกับข้อกำหนด 0i Mate-TD สำหรับรุ่นเครื่องเฉพาะ
คำถามที่ 3: มีการติดตั้งโมดูลตัวเลือกใดบ้างบน A20B-8200-0545 ในการกำหนดค่า 0i Mate-TD มาตรฐาน
การกำหนดค่ามาตรฐาน 0i Mate-TD ประกอบด้วย: โมดูลหน่วยความจำ FROM/SRAM (ซอฟต์แวร์ CNC และการจัดเก็บพารามิเตอร์), การ์ดแกน (การสื่อสารเซอร์โว FSSB สำหรับแกนของเครื่องกลึง) และบอร์ดกราฟิก/จอแสดงผล เมื่อเปรียบเทียบกับ 0i-D (บอร์ด A3 แบบเต็ม) ส่วนเสริมโมดูลของรุ่น Mate จะมีขนาดเล็กกว่า ซึ่งเข้ากันกับการกำหนดค่าที่กะทัดรัดของเครื่องกลึง 2 แกนธรรมดา การ์ดตัวเลือกเพิ่มเติมสำหรับฟังก์ชันต่างๆ เช่น การข้ามความเร็วสูง ตัวเข้ารหัสตำแหน่งสปินเดิล หรือ I/O เพิ่มเติมจะขยายการกำหนดค่าพื้นฐาน
Q4: หลังจากเปลี่ยน A20B-8200-0545 ขั้นตอนแรกก่อนที่จะเปิดเครื่องคืออะไร?
ยืนยันว่าโมดูลหน่วยความจำทั้งหมด (FROM/SRAM), การ์ดแกน และการ์ดอุปกรณ์เสริมอื่นๆ ทั้งหมดได้รับการถ่ายโอนจากบอร์ดเดิมไปยังบอร์ดทดแทนในตำแหน่งสล็อตที่ถูกต้อง โมดูลที่หายไปหรืออยู่ผิดตำแหน่งทำให้ CNC ไม่สามารถบู๊ตได้อย่างถูกต้อง ตรวจสอบด้วยว่าได้ติดตั้งแบตเตอรี่ SRAM แล้วและแสดงแรงดันไฟฟ้าที่ดี — หากแบตเตอรี่ไม่ได้ถูกถ่ายโอนจากบอร์ดเก่าหรือเป็นแบตเตอรี่ใหม่ ให้วางแผนที่จะกู้คืนพารามิเตอร์และโปรแกรมทั้งหมดจากการสำรองข้อมูลหลังจากเปิดเครื่องครั้งแรก
คำถามที่ 5: ผู้ใช้ปลายทางสามารถตั้งโปรแกรม A20B-8200-0545 ได้หรือไม่ หรือจำเป็นต้องตั้งโปรแกรม FANUC
ฮาร์ดแวร์ A20B-8200-0545 ไม่จำเป็นต้องตั้งโปรแกรมจากโรงงาน FANUC — เป็นบอร์ดแบบพาสซีฟที่ฟังก์ชันถูกกำหนดโดยโมดูล FROM (ประกอบด้วยซอฟต์แวร์ระบบ FANUC) และโมดูล SRAM (ประกอบด้วยพารามิเตอร์เครื่องจักร) ผู้ใช้กำหนดค่า CNC โดยการตั้งค่าพารามิเตอร์และโหลดโปรแกรม PMC พวกเขาไม่ได้ตั้งโปรแกรมฮาร์ดแวร์ของบอร์ดเอง หากจำเป็นต้องโหลดโมดูล FROM ใหม่ด้วยซอฟต์แวร์ระบบ 0i-D ต้องใช้สื่อการติดตั้งดั้งเดิมหรือไฟล์สนับสนุนบริการ FANUC
