| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

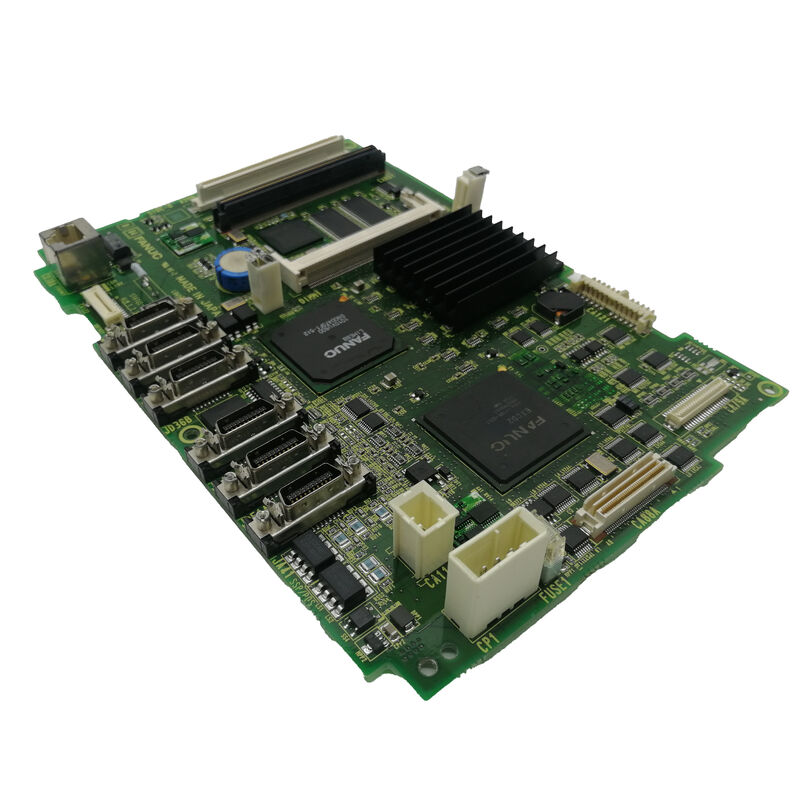

| หมายเลขรุ่น | A20B-8200-0543 |
FANUC Series 0i-D เป็นแพลตฟอร์ม CNC 0i รุ่นที่สี่ (ตาม 0i-A, 0i-B และ 0i-C) ภายในระดับระดับ CNC ของ FANUCตัวเลือกความน่าเชื่อถือสูงสําหรับเครื่องมือทั่วไป ∆ ศูนย์แปรรูป (0i-MD) และศูนย์หมุน (0i-TD) ที่ไม่ต้องการความสามารถหลายแกนที่ก้าวหน้าของชุด 30i หรือ 31i.
รุ่น 0i-D นํามาซึ่งความก้าวหน้าที่มีความหมายเมื่อเทียบกับรุ่นก่อน: ผลงานของเซอร์โวที่ดีขึ้น, PMC ที่มีความสามารถมากขึ้น (เส้นทางการปรับปรุง PMC SA1 ถึง SB7) และฟังก์ชันของ PC ที่ติดตั้งA20B-8200-0543 เป็นบอร์ดหลัก A3 สําหรับรุ่นนี้ ✅ บอร์ดแม่ที่ใช้งานได้จริง ซึ่งการ์ดและโมดูลทั้งหมดจะเชื่อมต่อกับภายในหน่วยควบคุม 0i-D.
| ปริมาตร | มูลค่า |
|---|---|
| ระบบ CNC | FANUC 0i-D (0i-MD / 0i-TD) |
| ประเภทกระดาน | A3 พีซีบีหลัก |
| พลัง | 5VDC, 1.8A, 9W |
| การเย็น | การปรับปรุงอากาศ |
| อุณหภูมิการทํางาน | 0°C ถึง 55°C |
| น้ําหนัก | 0.45 กิโลกรัม |
| การสั่นสะเทือน | 0.5G |
| โชค | 15G |
| อีเทอร์เน็ต | ใช่ (ฟังก์ชัน PC) |
A20B-8200-0543 รวมถึงฟังก์ชัน PC พร้อมพอร์ตอีเทอร์เน็ต นี่คือลักษณะสําคัญของรุ่น 0i-D ที่แตกต่างจากรุ่น 0i ก่อนหน้านี้ ฟังก์ชัน PC สามารถ:
DNC (Direct Numerical Control) การควบคุมเลขโดยตรงโปรแกรมส่วนหนึ่งสามารถถ่ายทอดไปยัง CNC จาก PC ที่เชื่อมต่อผ่านเครือข่าย Ethernet โดยไม่ต้องล็อดโปรแกรมเข้าไปในระบบเก็บโปรแกรมของ CNCโปรแกรมยาวที่ไม่เข้ากับความจําจะทํางานโดยตรงจากเซอร์เวอร์ PC.
การรวบรวมข้อมูลสถานะของเครื่อง, ข้อมูลการดําเนินงานโปรแกรม, และการนับผลิตสามารถส่งต่อระบบเครือข่ายโรงงานผ่าน Ethernetความเชื่อมต่อนี้รองรับการบูรณาการระบบการดําเนินการผลิต (MES) โดยไม่ต้องใช้เครื่องมือการสื่อสารเพิ่มเติม.
การจัดการโครงการ:ห้องสมุดโปรแกรมที่เก็บไว้บนเซอร์เวอร์เครือข่ายสามารถเข้าถึงได้ในเครื่องผ่านการเชื่อมต่อ Ethernet ทําให้การผลิตโปรแกรมหลายรายการง่ายขึ้น
0i-MD ความผิดปกติของบอร์ดหลักศูนย์แปรรูป:เครื่อง CNC FANUC 0i-MD ล้มเหลวในการเริ่มต้น ภาพ LCD ยังว่างและไม่มีการตั้งค่าพลังงานแกน หลังจากยืนยันว่าการให้พลังงานถูกต้อง A20B-8200-0543 ได้รับการระบุว่าเป็นบอร์ดหลักที่ล้มเหลวการเปลี่ยนคืนลําดับการเริ่มต้นของ CNC, และการฟื้นฟูพาราเมตรจากสํารองจะนําเครื่องกลับมาใช้งาน
การเสียความเชื่อมต่อ Ethernet:ศูนย์การหัน 0i-TD เสียการเชื่อมต่อเครือข่าย Ethernet ที่ใช้ในการสตรีมโปรแกรม DNC การสืบสวนยืนยันว่าพอร์ต Ethernet บน A20B-8200-0543 พลาดการเปลี่ยนบอร์ดฟื้นฟูฟังก์ชันเครือข่าย DNC, ทําให้การถ่ายทอดรายการสามารถดําเนินการต่อไป
การปรับปรุงระบบ 0i-D:ศูนย์แปรรูป 0i-MD ที่เก่ากว่าถูกปรับปรุงใหม่ เครื่อง A20B-8200-0543 ถูกเปลี่ยนเป็นส่วนหนึ่งของการปรับปรุงอิเล็กทรอนิกส์อย่างเต็มที่พร้อมกับแผ่นอื่น ๆ ในหน่วย CNCการรีเซ็ตอายุการใช้งานของบอร์ดหลัก.
Q1: เครื่อง A20B-8200-0543 รองรับแบบ CNC 0i-D ไหน?
A20B-8200-0543 ได้รับการยืนยันสําหรับ FANUC 0i-MD (ศูนย์แปรรูป) และ 0i-TD (ศูนย์หมุน) ในรุ่น 0i-D. การตั้งชื่อหน่วยควบคุมที่เข้ากันได้รวมถึง A02B-0319-Bxxx ซีรี (0i-MD)สําหรับการประกอบ 0i-D อื่น ๆ หรือแบบย่อย, ยืนยันการกําหนด A02B ของหน่วยควบคุมเฉพาะเจาะจงจากรายการอะไหล่ A20B-8200-0543 ก่อนสั่งซื้อ
Q2: การเปลี่ยน A20B-8200-0543 มีผลต่อการตั้งค่า Ethernet ไหม?
ที่อยู่ MAC Ethernet และพารามิเตอร์เครือข่าย (ที่อยู่ IP, ซับเน็ต, เกทเวย์) โดยทั่วไปจะเก็บอยู่ในความจําที่ไม่ลุกล้าบนบอร์ดหลักหรือในบริเวณการตั้งค่าระบบของ CNCเมื่อมีการติดตั้งเครื่องสํารอง A20B-8200-0543, ปริมาตรเครือข่าย Ethernet อาจต้องใส่ใหม่ที่อยู่ MAC ของบอร์ดสํารองอาจแตกต่างจากเดิม ̇แจ้งผู้บริหารเครือข่ายเพื่อให้การจอง DHCP หรือการมอบหมายที่อยู่ IP ที่คงที่สามารถอัพเดทถ้าจําเป็น.
คําถามที่ 3: A20B-8200-0543 มีความสอดคล้องกับรุ่น 0i-C หรือ 0i-B ไหม
เลขที่ A20B-8200-0543 เป็นเฉพาะสําหรับรุ่น 0i-D รุ่น 0i ก่อนหน้านี้ใช้หมายเลขส่วนส่วนหลักที่แตกต่างกันในชุด A20B ที่แตกต่างกัน: 0i-C ใช้แผ่นในช่วง A16B-3200-049x0i-B ใช้แผ่นในช่วง A16B-3200-049x เช่นเดียวกับบอร์ดหลัก A20B-8200-xxxx ของ 0i-D ไม่เข้ากันได้กับสถาปัตยกรรมฮาร์ดแวร์ 0i ก่อนหน้านี้
Q4: ความต้องการในการเย็นที่แนะนําสําหรับ A20B-8200-0543 คืออะไร?
บอร์ดต้องการการหมุนเวียนอากาศที่บังคับ - มันไม่ได้รับการจองสําหรับการเย็นโดยการกระชับกระชับทางธรรมชาติก่อนและหลังการเปลี่ยนแผ่น, ตรวจสอบแฟนเย็นของหน่วยควบคุมทํางานอย่างถูกต้อง แฟนที่ล้มเหลวที่ไม่สังเกตหลังจากการเปลี่ยนบอร์ดหลักสามารถทําให้บอร์ดใหม่อุ่นเกินและล้มเหลวก่อนกําหนดการทํางานของ A20B-8200-0543 มากกว่า 55 °C จะลดความน่าเชื่อถือและอายุการใช้งานของมัน.
Q5: ความรู้ระดับสูงใดที่จําเป็นสําหรับการเปลี่ยน A20B-8200-0543?
CNC Shopping ระบุว่า "ความรู้ที่มีความจํากัดและมีความก้าวหน้าในระดับหนึ่ง" สําหรับการเปลี่ยนบอร์ดหลักนี้ โดยเฉพาะสําหรับระบบที่มีฟังก์ชัน PC ความซับซ้อนมาจาก:(1) ความจําเป็นในการ, การสํารองข้อมูลที่ได้รับการตรวจสอบก่อนการเปลี่ยน (2) ขั้นตอนการตั้งค่าฟังก์ชัน Ethernet และ PC หลังจากการติดตั้ง (3) ซอฟต์แวร์ CNC อัพโหลดใหม่ถ้าโมดูล FROM กําลังถูกเปลี่ยนด้วยและ (4) การแยกแยกทางกายภาพของหน่วย LCD/MDI เพื่อเข้าถึงบอร์ดหลักช่างเทคนิคที่ไม่คุ้นเคยกับระบบ FANUC 0i-D ควรมีช่างบริการ FANUC ที่มีคุณสมบัติในการเปลี่ยน
