| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-8200-0361 |

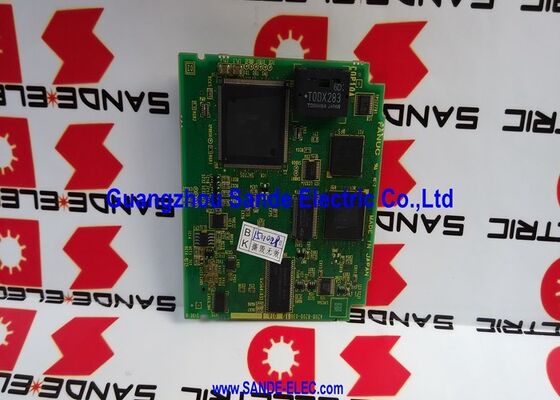

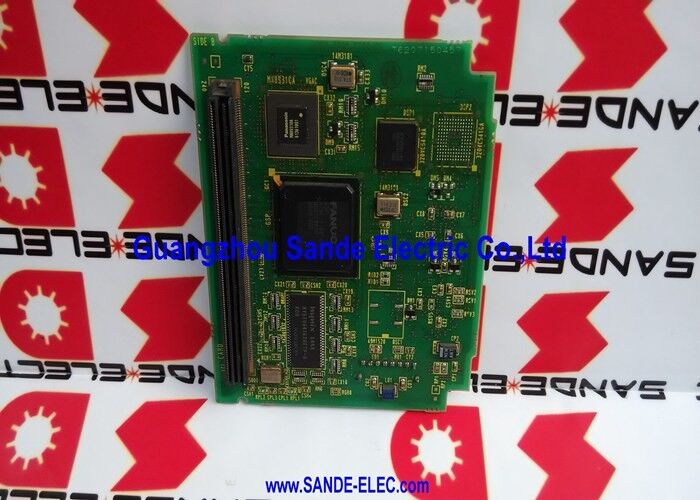

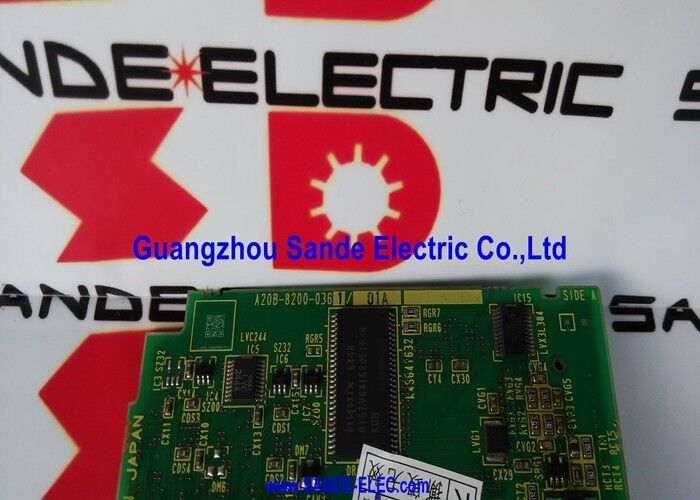

A20B-8200-0361 เป็น PCB ตัวเดียวที่ทํางานสองหน้าที่ที่แตกต่างกันและสําคัญ ภายในหน่วยควบคุม lathes CNC 0i-TC:
เครื่องควบคุม FSSB (2 ช่อง):บอร์ดผลิตสัญญาณสื่อสาร FSSB (Fiber Optic Servo Serial Bus) สําหรับสองแกนเซอร์โวของหมุน โดยทั่วไป X (สไลด์ข้าม) และ Z (รถ)FSSB เป็น FANUC ไฟเบอร์ออปติก ซีเรียลบัสที่ดําเนินการคําสั่งตําแหน่งจาก CNC ไปยัง servo amplifiers และคืนการตอบสนอง Encoder ไปยัง CNC.
เครื่องแกรฟิก LCD:บอร์ดในขณะเดียวกันขับเคลื่อนจอ LCD ของ CNC สร้างสัญญาณออกวีดีโอที่ผลิตจออเนอร์เฟสผู้ประกอบการที่เห็นบนจอบูรณาการของ latheเนื้อหาของโปรแกรม, การแสดงตําแหน่ง, และหน้าออฟเซตเครื่องมือทั้งหมดมาจากฟังก์ชันกราฟิกนี้
การรวมฟังก์ชันทั้งสองบนบอร์ดเดียว เป็นการตัดสินใจทางสถาปัตยกรรมที่เฉพาะสําหรับการตั้งค่า 0i-TC แผ่นหมุนสองแกนทําให้หน่วยควบคุม 0i-C มีขนาดเล็กและตรงกับความต้องการของเครื่องจักร 2 แกน
| ปริมาตร | มูลค่า |
|---|---|
| ช่องทาง FSSB | 2 (แกน X และ Z) |
| การแสดงฟังก์ชัน | ผลิตภาพจอจอแอลซีดี |
| คณะกรรมการเจ้าภาพ | PCB หลัก 0i-C (A20B-8200-039x) |
| ระบบ CNC | FANUC 0i-TC |
| การใช้งาน | เครื่องหมุน CNC สองแกน |
FANUC Series 0i-TC (Series 0i Turning Center, Model C) คือตัวแบบที่ตั้งแบบหมุนของแพลตฟอร์ม 0i-C. เมื่อ 0i-MC ให้บริการศูนย์แปรรูปที่มี 3 แกนขึ้นไป0i-TC ถูกปรับปรุงให้เหมาะสมกับการทํางานหมุน โดยเฉพาะอย่างยิ่งการตั้งค่า 2 แกน (X และ Z) ที่ครอบคลุมส่วนใหญ่ของ CNC lathe.
A20B-8200-0361 เป็นการ์ดเซอร์โว / กราฟฟิกเพียงในระบบ 0i-TC. หน่วยควบคุม 0i-TC ครบถ้วนประกอบด้วย: PCB 0i-C หลัก, การ์ดความจํา FROM / SRAM, การ์ดภาพ FSSB /และแผ่น LCDสตั๊กสี่องค์ประกอบนี้ เป็นสมองอิเล็กทรอนิกส์ที่สมบูรณ์แบบของเครื่องหมุน
เมื่อเครื่อง A20B-8200-0361 ตกงาน ทั้งจอและการสื่อสาร servo หยุดพร้อมกันเครื่องหมุนไม่สามารถเคลื่อนที่แกนของมัน (ไม่มีคําสั่ง FSSB) และไม่สามารถแสดงเนื้อหาใด ๆ (ฟังก์ชันกราฟิกสูญเสีย)อาการทั้ง 2 รวมกันเป็นลักษณะของบัตร dual-function นี้
0i-TC ทอร์นบล็อคดิสปิเนอร์และเซอร์โวอาร์ม:เครื่องหมุน CNC 0i-TC เริ่มทํางาน แต่แสดงภาพว่าง และผลิตรหัสเตือนทันทีอาการทั้งสองเกิดขึ้นพร้อมกันยืนยัน A20B-8200-0361 เป็นส่วนประกอบที่ล้มเหลว แทนที่จะเป็น servo หรือแสดงผลการล้มเหลวแยก. การเปลี่ยนฟอร์มซ่อมแซมฟันชั่นทั้งสองอย่างพร้อมกัน
การปรับปรุง CNC lathe:หน่วยควบคุมหมุน 0i-TC ที่เก่ากว่าถูกปรับปรุงใหม่ในระดับบอร์ดA20B-8200-0361 ถูกเปลี่ยนพร้อมกับบอร์ดหลักและการ์ดความจําเพื่อรีเซ็ตอายุการใช้งานอิเล็กทรอนิกส์ของหน่วยควบคุมทั้งหมด.
Q1: A20B-8200-0361 สามารถใช้ได้บนเวอร์ชั่น 0i-MC (ศูนย์แปรรูป) ของแพลตฟอร์ม 0i-C ไหม?
เลข A20B-8200-0361 ได้ถูกออกแบบเป็นพิเศษสําหรับการตั้งค่า 0i-TC (ศูนย์หมุน) ด้วยช่อง FSSB เซอร์โว 2 ช่อง (แกน X และ Z)รุ่นศูนย์แปรรูป 0i-MC ใช้การ์ด servo/graphics ที่แตกต่างกันด้วยช่อง FSSB เพิ่มเติมเพื่อครอบคลุม 3 แกนหรือมากกว่าบอร์ดทางกายภาพแตกต่างกันและไม่สามารถแลกเปลี่ยนกันได้ระหว่าง TC และ MC
Q2: การเปลี่ยน A20B-8200-0361 ต้องการการปรับปรุงการตั้งค่าแกน FSSB ไหม?
ปารามิเตอร์การมอบแกน FSSB ถูกเก็บไว้ในความจําปารามิเตอร์ SRAM ของ CNC ไม่ใช่ในบัตร A20B-8200-0361 เองCNC อ่านปารามิเตอร์ FSSB ที่มีอยู่และก่อสร้างการสื่อสารอีกครั้งกับ servo amplifiersไม่จําเป็นต้องใส่ปารามิเตอร์ FSSB ใหม่ถ้า SRAM โมดูลถูกโอนจากระบบเดิมอย่างสมบูรณ์
คําถามที่ 3: การกําหนดระบบ CNC ที่เข้ากับ A20B-8200-0361 คืออะไร?
ระบบที่สอดคล้องได้มีการตั้งชื่อในช่วง A02B-03xx-Bxxx ครับ โดยเฉพาะการตั้งค่า 0i-TC PCB หลัก (A20B-8200-039x) คือบอร์ดโฮสต์ยืนยันการกําหนดระบบเฉพาะจากเอกสารของเครื่องจักร ก่อนสั่งซื้อ.
Q4: ถ้าเพียงแค่จอแสดงผลผิดปกติบน 0i-TC lathe, A20B-8200-0361 ต้องการการเปลี่ยน?
เนื่องจากฟังก์ชัน FSSB เซอร์โวและกราฟิกมีส่วนร่วมในบอร์ดทางกายภาพเดียวกัน การผิดปกติในการแสดงบนเครื่องหมุน 0i-TC ที่ไม่มีสัญญาณเตือนเซอร์โวยังสามารถชี้ให้เห็นถึงความผิดพลาดบางส่วนของ A20B-8200-0361ก่อนจะสรุปการ์ดผิดปกติ, ตรวจสอบการทํางานของแสงเบื้องหลัง LCD และแผ่น LCD เอง หากตรวจสอบว่าฮาร์ดแวร์ LCD ไม่เสียหาย และจอยังคงมืดหรือเสียหายส่วนกราฟิกของ A20B-8200-0361 อาจล้มเหลว และบอร์ดต้องการการเปลี่ยน.
Q5: ข้อมูลสํารองอะไรที่สําคัญ ก่อนที่จะเปลี่ยน A20B-8200-0361?
การ์ด A20B-8200-0361 ตัวเองไม่มีข้อมูลที่เก็บไว้. ข้อมูลถูกเก็บไว้ในการ์ดความจํา FROM และ SRAM ก่อนที่จะเปลี่ยน A20B-8200-0361 ทําสํารองครบวงจรของปริมาตร CNC ทั้งหมดโปรแกรมส่วน, อุปกรณ์ออฟฟิต, และการทํางานออฟฟิตผ่าน CNC ของ ALL IO การสํารองฟังก์ชัน หากแบตเตอรี่ SRAM ยังแสดงเตือนความดันต่ําเปลี่ยนมันก่อน เพื่อหลีกเลี่ยงการสูญเสียข้อมูล SRAM ระหว่างการเปลี่ยนบอร์ด.
