| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-8100-0962 |
แผน LCD ในอินเตอร์เฟซผู้ใช้งาน FANUC CNC จําเป็นต้องใช้สองสิ่ง เพื่อผลิตภาพที่เห็นได้สัญญาณวิดีโอจาก CNC (ที่กําหนดสิ่งที่จะแสดง) และแสงเบื้องหลังหลังแผ่น (ที่ให้แสงที่ทําให้ภาพเห็นได้แก่ผู้ใช้งาน).
สัญญาณวีดีโอมาจากบอร์ดควบคุมจอของ CNC แรงไฟเบาะหลังมาจากบัตรอินเวอร์เตอร์

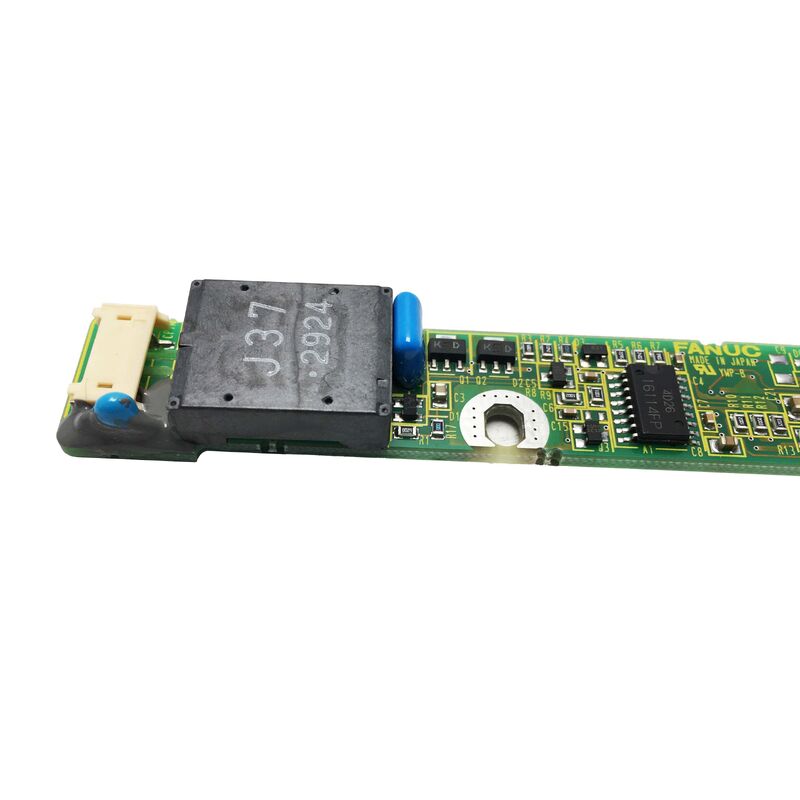

FANUC CNC จอแสดงในยุคที่ A20B-8100-0962 ถูกออกแบบใช้ CCFL (แคทอดเย็นหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอด)พลังงานแลกเปลี่ยนความแรงสูงในการทํางานที่ประเภท 500V หรือมากกว่าที่ 40100kHz. แหล่งพลังงาน DC ของ CNC ไม่สามารถขับเคลื่อน CCFL ได้โดยตรง A20B-8100-0962 เป็นวงจรที่ทําการแปลงนี้:มันใช้ไฟฟ้าไฟฟ้าแบบด่วนแบบความดันต่ําจาก CNC และผลิตไฟฟ้าความถี่สูง, ความดันสูงออก AC ที่ขับเคลื่อน CCFL แบ็คไลท์
เมื่อเครื่องปรับ A20B-8100-0962 พลาด ไฟเบาะหลังของแผ่น LCD จะดับ ภาพจะปรากฏมืดหมดหรืออ่อนมาก แม้ว่าเครื่อง CNC จะทํางานปกติภาพยังคงถูกผลิตโดยวงจรวีดีโอแต่มันมองไม่เห็นได้โดยไม่ต้องใช้แสงเบื้องหลัง
| ปริมาตร | มูลค่า |
|---|---|
| หน้าที่ | เครื่องเปลี่ยนแสงหลัง LCD CCFL |
| อุณหภูมิการทํางาน | 0°C ถึง 40°C |
| อุณหภูมิการเก็บ | 0°C ถึง 50°C |
| ความชื้น | สูงสุด 80% RH (ไม่หมัก) |
| ความสูง | สูงสุด 1,000 เมตร |
| การใช้งาน | ระบบจอ LCD CNC |
| ซีรี่ย์ | A20B-8100 |
A20B-8100-0962 ได้รับการรับรองในการทํางานในสภาพแวดล้อมเดียวกันกับหน่วยควบคุม CNC ที่ใช้:
อุณหภูมิ (0 ∼ 40 °C):ระบบเย็นของตู้ควบคุม CNC จะรักษาอุณหภูมิภายในต่ํากว่า 40 °C ขั้นต่ําการทํางานบล็อกกรองอากาศ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ ณ, เสี่ยงอินเวอร์เตอร์ข้าง ๆ บอร์ดอื่น ๆ
ความชื้น (≤ 80% RH, ไม่หมัก):ความจําเป็นที่ไม่ต้องปรับความหนาแน่นเป็นสิ่งสําคัญ การปรับความหนาแน่นบนส่วนออกแรงดันสูงของบัตรอินเวอร์เตอร์สามารถสร้างเส้นทางนําที่ทําให้เกิดการปรับความหนาแน่น, การเสียหายจากการติดตาม, หรือความล้มเหลวขององค์ประกอบอุปกรณ์ CNC ในสภาพแวดล้อมความชื้น (โรงงานหล่อ), ร้านพิมพ์) ควรให้ความดันบวกของตู้และการปิดปิดป้องกันการเข้าของอากาศชื้น
ความสูง (≤ 1,000 เมตร):มากกว่า 1,000 เมตร ความหนาแน่นของอากาศที่ลดลงมีผลต่อการจัดการความร้อนของทรานซิสเตอร์สลับความถี่สูงของอินเวอร์เตอร์อินเวอร์เตอร์ระดับมาตรฐานไม่แนะนําเกินความสูงนี้ โดยไม่ยืนยันความเหมาะสมกับเอกสารทางเทคนิคของ FANUC.
จอ CNC ดําเมื่อเปิดไฟ:หน่วยควบคุม CNC FANUC หมุนในปกติ ทุกแกนตอบสนอง โปรแกรมดําเนินการ เตือนมีอยู่บนภาวะ CNC ภายใน แต่จอพานีผู้ประกอบการมืดหมดการกดปุ่มจะสร้างคําตอบ CNC ยืนยันว่า CNC กําลังทํางาน. การทดสอบด้วยแหล่งแสงภายนอกแสดงภาพเบาบนจอ LCD ยืนยันว่าแผ่น LCD และวงจรวีดีโอไม่เสียหาย แต่แสงเบื้องหลังล้มเหลว การทดสอบ A20B-8100-0962 การ์ด inverter.จอแสดงผลกลับสู่ความสว่างเต็ม
การดับจอระยะสั้น:ผืนจอเครื่องมือ CNC บางครั้งจะลดความสว่างลงมาก ก่อนจะกลับมาเป็นความสว่างปกติ อาการจะเลวร้ายขึ้นเมื่อเครื่องทําความร้อนขึ้นส่วนประกอบของอินเวอร์เตอร์ A20B-8100-0962 แสดงความเสื่อมที่เกี่ยวข้องกับอุณหภูมิการเปลี่ยนแบบประสานงานป้องกันการล้มเหลวของไฟหลัง
Q1: ผมแยกการล้มเหลวของบัตรอินเวอร์เตอร์จากการล้มเหลวของแผ่น LCD ได้อย่างไร?
การล้มเหลวของอินเวอร์เตอร์ทําให้มีแสงเบื้องหลังสูญเสีย ผังสีมืดหรือเบามาก แต่จอ LCD เองยังคงไม่เสียหายเส้นผ่านภาพการทดสอบโดยการส่องแสงที่เข้มงวดบนผิว LCD ในมุมเบาสัญญาณวิดีโอกําลังไปถึงจอ LCD และตัวแปลงเป็นส่วนประกอบที่ล้มเหลว. หากแผ่นแสดงให้เห็นความบิดเบือนหรือส่วนที่หายไป แผ่น LCD ตัวเองอาจมีความผิดพลาด
Q2: A20B-8100-0962 สามารถใช้กับเครื่อง LCD ที่ใช้แสง LED หลังได้หรือไม่?
แผน LCD ที่มีแสงเบื้องหลัง LED ไม่ใช้เครื่องเปลี่ยน CCFL แผน LED มีวงจรขับ LED องค์ประกอบของตัวเอง หรือรับสัญญาณ DC ความดันต่ําโดยตรงหาก LCD CCFL ของเดิมถูกเปลี่ยนเป็นแผ่น LED หลังการปรับปรุง, อินเวอร์เตอร์ A20B-8100-0962 ปกติจะเลี่ยงหรือตัดต่อ ต้องการพลังงานของแผ่น LED ต่างกันยืนยันความต้องการในการเชื่อมต่อของ LED หลังการปรับปรุงเฉพาะเจาะจง ก่อนที่จะดําเนินการ.
Q3: อะไรทําให้เครื่องเปลี่ยน CCFL ล้มเหลวตามเวลา?
ความล้มเหลวของเครื่องแปลง CCFL เป็นปกติที่เกี่ยวข้องกับอายุ. เครื่องประกอบไฟฟ้าในวงจรเครื่องแปลงจะลดลงตามเวลาเมื่อคุณภาพของตัวประกอบความเข้มแข็งลดลง, ความถี่สั่นของตัวแปลงและความแรงกดออกของตัวแปลงกลายเป็นไม่มั่นคง แหล่งไฟ CCFL ตัวเองยังแก่ทําให้แรงดันเพิ่มขึ้นในอินเวอร์เตอร์การผสมผสานการแก่ตัวของหลอดและการแก่ตัวของตัวประกอบคือกลไกความล้มเหลวที่พบได้ทั่วไป
Q4: A20B-8100-0962 เป็นอะไหล่ CNC มาตรฐานหรือส่วนประกอบเฉพาะเครื่อง?
บัตรอินเวอร์เตอร์ A20B-8100-0962 เป็นเบอร์ชิ้นส่วนของ FANUC มันคือชิ้นส่วน CNC มาตรฐานของ FANUC ไม่ใช่ชิ้นส่วนเฉพาะเครื่องมันปรากฏในหลาย FANUC CNC การจัดตั้งจอที่ใช้ฮาร์ดแวร์อินเวอร์เตอร์เดียวกันซึ่งทําให้มันเป็นเครื่องสํารองที่สามารถเก็บของได้ สําหรับสถานที่ดูแลระบบ FANUC CNC ที่มีหน่วยแสดงภาพที่เข้ากันได้
Q5: หลังจากเปลี่ยน A20B-8100-0962 ต้องการการปรับ CNC ไหม?
ไม่ แผ่นอินเวอร์เตอร์เป็นส่วนประกอบของปัจจัยพลังงานที่บริสุทธิ์ มันไม่มีอินเตอร์เฟซดิจิตอลกับ CNC และไม่มีพารามิเตอร์ที่เก็บไว้ไฟเบาะหลังควรส่องทันที โดยไม่ต้องใช้ขั้นตอนการตั้งค่า CNC. หากจอแสดงภาพยังคงมืดหลังจากการติดตั้งเครื่องสํารอง ตรวจสอบหลอด CCFL ตัวเอง
