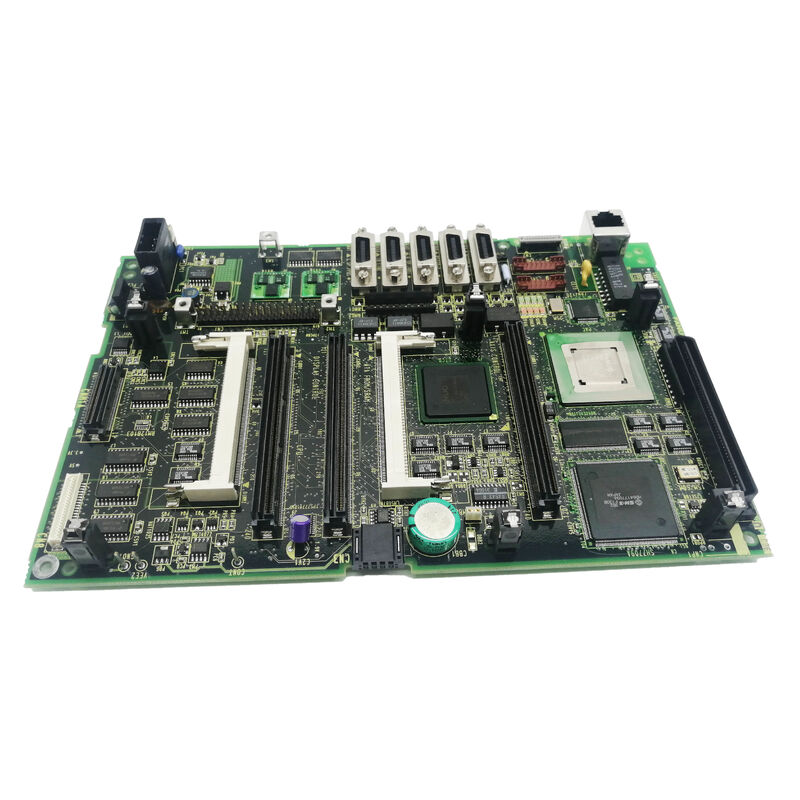

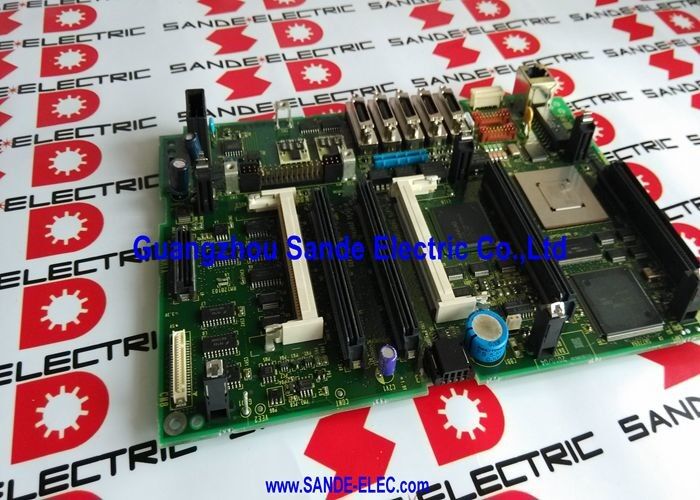

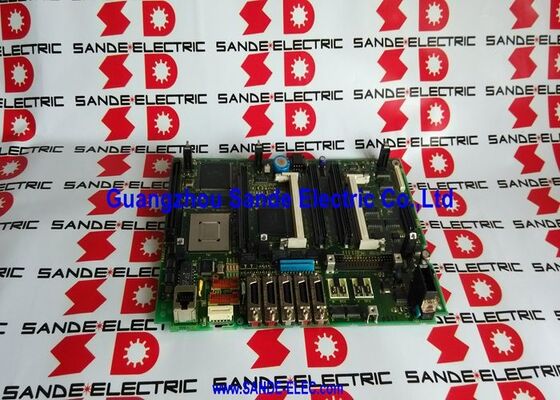

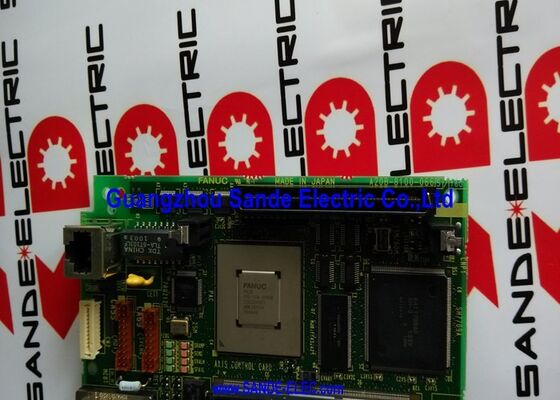

บอร์ด PCB A20B-8100-0665 A20B81000665 A2OB-81OO-O665

A20B-8100-0665 | บอร์ด CPU หลัก FANUC ซีรีส์ 21i-B — อีเธอร์เน็ต / PMC-SB7 / 21i-MB และ 21i-TB / เมนบอร์ดแบ็คเพลนสีเหลือง

ซีรีส์ 21i-B — แพลตฟอร์ม CNC ขนาดกะทัดรัด i-Series ของ FANUC

FANUC ซีรีส์ 21i-B เป็นสมาชิกของกลุ่มผลิตภัณฑ์ CNC ตระกูล FANUC i-series ซึ่งเป็นเจเนอเรชันที่แนะนำการสื่อสารเซอร์โวแบบดิจิทัล FSSB ประสิทธิภาพการประมวลผลที่ได้รับการปรับปรุง และอีเทอร์เน็ตที่ผสานรวมเข้ากับแพลตฟอร์ม CNC ขนาดกะทัดรัด ภายใน i-series:

21i-MB:แมชชีนนิ่งเซ็นเตอร์รุ่นต่างๆ ของซีรีส์ 21i-B — ให้บริการแมชชีนนิ่งเซ็นเตอร์แนวตั้งและแนวนอนพร้อมการประมาณค่าแบบหลายแกน การต๊าปแบบแข็ง และฟังก์ชันการทำงานของแมชชีนนิ่งเซ็นเตอร์เต็มรูปแบบ

21i-TB:รุ่นเครื่องกลึง — ให้บริการเครื่องกลึง CNC และเครื่องกลึง CNC พร้อมการรองรับรอบการกลึง G-code การตัดเกลียว และฟังก์ชันเฉพาะของเครื่องกลึง

A20B-8100-0665 เป็นบอร์ด CPU หลักที่ใช้ได้ทั่วไปในทั้งสองรุ่น ซึ่งเป็นมาเธอร์บอร์ดที่รวมการประมวลผลหลักของ CNC การสื่อสารอีเทอร์เน็ต และการควบคุมลำดับ PMC-SB7

ข้อมูลจำเพาะที่สำคัญ

PMC-SB7 — ความสามารถของโปรแกรมลำดับขั้นสูง

PMC-SB7 เป็นตัวแปร PMC (ตัวควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) ที่มีความสามารถสูงสุดที่มีอยู่ในระบบ CNC ซีรีส์ 21i-B PMC คือ PLC แบบบูรณาการของ CNC — ดำเนินการลอจิกลำดับของเครื่องมือกลควบคู่ไปกับการเคลื่อนที่ของแกนของ CNC:

ความจุของโปรแกรมบันได:PMC-SB7 ช่วยเพิ่มขีดความสามารถของแลดเดอร์ไดอะแกรม ซึ่งรองรับลอจิกลำดับเต็มรูปแบบของเครื่องมือกลที่ซับซ้อนที่มีหลายแกน ตัวเปลี่ยนเครื่องมืออัตโนมัติ ตัวเปลี่ยนพาเลท และการประสานความปลอดภัยที่ซับซ้อน

การสแกนความเร็วสูง:PMC-SB7 รันโปรแกรมแลดเดอร์ด้วยอัตราการสแกนที่รวดเร็ว ทำให้มั่นใจได้ว่าการตอบสนอง I/O ของเครื่องมือกลจะเร็วเพียงพอสำหรับความต้องการในการควบคุมเครื่องจักรแบบเรียลไทม์

ความจุอินพุต/เอาท์พุต:ข้อมูลจำเพาะ PMC-SB7 รองรับจำนวนจุด I/O สูงสุดที่มีอยู่ในแพลตฟอร์ม Series 21i-B — ให้บริการเครื่องจักรที่ซับซ้อนพร้อมเซ็นเซอร์และ I/O แอคชูเอเตอร์ที่ครอบคลุม

สถานการณ์การใช้งาน

ความผิดปกติของระบบ CNC ซีรีส์ 21i-B — บอร์ด CPU หลัก:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC 21i-MB พัฒนาข้อผิดพลาดของ CNC ระดับระบบ — CNC ล้มเหลวในการเริ่มต้นการเปิดเครื่องหรือแสดงการแจ้งเตือนระดับ CPU หลังจากตรวจสอบการ์ดโปรเซสเซอร์ CPU และโมดูลหน่วยความจำแล้ว เมนบอร์ด A20B-8100-0665 จะถูกระบุว่าเป็นข้อบกพร่อง การแทนที่ด้วยพารามิเตอร์แบบเต็มและการคืนค่าโปรแกรมจะทำให้เครื่องกลับสู่การผลิต

ฟังก์ชั่นอีเธอร์เน็ตผิดปกติบน 21i-B:เครื่องกลึง A Series 21i-TB สูญเสียการเชื่อมต่ออีเทอร์เน็ต — การถ่ายโอนโปรแกรม DNC และการตรวจสอบระยะไกลจะหายไป A20B-8100-0665 ได้รับการระบุว่าเป็นบอร์ดที่มีอินเทอร์เฟซอีเทอร์เน็ต การแทนที่จะคืนค่าการเชื่อมต่อเครือข่าย

คำถามที่พบบ่อย

คำถามที่ 1: A20B-8100-0665 และ A20B-8100-0661 หรือหมายเลขชิ้นส่วนใกล้เคียงแตกต่างกันอย่างไร

ซีรีส์ A20B-8100 ครอบคลุมบอร์ด CPU หลักสำหรับแพลตฟอร์ม CNC ของ FANUC i-series หลายเครื่อง A20B-8100-0661 คือบอร์ด CPU หลัก 18i-B A20B-8100-0665 มีเฉพาะสำหรับ 21i-B แม้จะมีหมายเลขชิ้นส่วนใกล้เคียงกัน แต่บอร์ดเหล่านี้เป็นแบบเฉพาะแพลตฟอร์ม CNC — บอร์ด 21i-B ไม่สามารถทดแทนบอร์ด 18i-B หรือในทางกลับกันได้ ตรวจสอบรุ่น CNC ที่ติดตั้งจากป้ายระบุชุดควบคุมก่อนสั่งซื้อ

คำถามที่ 2: หลังจากเปลี่ยน A20B-8100-0665 แล้ว ข้อมูล CNC ทั้งหมดจะต้องถูกโหลดซ้ำหรือไม่

ใช่ — การเปลี่ยนบอร์ด CPU หลักจำเป็นต้องโหลดข้อมูล CNC ทั้งหมดใหม่ทั้งหมด: โปรแกรมชิ้นงาน พารามิเตอร์แกน พารามิเตอร์เซอร์โว โปรแกรมแลดเดอร์ PMC ข้อมูลออฟเซ็ตเครื่องมือ และการกำหนดค่าระบบทั้งหมด ตัวบอร์ดเองไม่มีข้อมูลผู้ใช้ถาวร ข้อมูลทั้งหมดอยู่ในโมดูลหน่วยความจำ SMD (SRAM, FROM) ที่ติดตั้งบนบอร์ด ก่อนการเปลี่ยน ต้องแน่ใจว่ามีการสำรองข้อมูล CNC ทั้งหมดที่สมบูรณ์และตรวจสอบแล้ว

คำถามที่ 3: CPU processor (A20B-3300-031x) สามารถถ่ายโอนจาก A20B-8100-0665 จากรุ่นเก่าไปยัง A20B-8100-0665 ได้หรือไม่?

ในบางกรณี การ์ดโปรเซสเซอร์ CPU สามารถถ่ายโอนได้หากการ์ดไม่เสียหาย ซึ่งจะช่วยหลีกเลี่ยงการลงทะเบียนโปรเซสเซอร์อีกครั้ง อย่างไรก็ตาม หากสงสัยว่าโปรเซสเซอร์ CPU มีส่วนทำให้เกิดข้อผิดพลาด การเปลี่ยนโปรเซสเซอร์พร้อมกับมาเธอร์บอร์ดจะช่วยลดความไม่แน่นอนดังกล่าว ตรวจสอบจากคู่มือการบำรุงรักษา FANUC ซีรีส์ 21i-B ที่เกี่ยวข้องว่าควรเปลี่ยนหรือเปลี่ยนโปรเซสเซอร์ใหม่

คำถามที่ 4: สัญญาณเตือนใดบน CNC 21i-B ที่ระบุถึงข้อผิดพลาด A20B-8100-0665 โดยเฉพาะ

ข้อผิดพลาดระดับมาเธอร์บอร์ดในซีรีส์ 21i-B โดยทั่วไปจะแสดงเป็น: ความล้มเหลวในการทดสอบตัวเองในการเปิดเครื่องด้วยรหัสข้อผิดพลาดที่แสดงบนหน้าจอสัญญาณเตือนของ CNC, รหัส "สัญญาณเตือนระบบ" หรือ "การแจ้งเตือนฮาร์ดแวร์" ที่ไม่สามารถระบุแหล่งที่มาของการ์ดต่อพ่วงใดๆ, การแจ้งเตือน "ความเท่าเทียมกันของ RAM" หรือ "ข้อผิดพลาด ROM" ซ้ำๆ แม้ว่าจะมีโมดูลหน่วยความจำที่ดี หรือการสูญเสียฟังก์ชันการแสดงผล/MDI โดยสิ้นเชิง สิ่งเหล่านี้จะต้องแยกความแตกต่างจากข้อบกพร่องของโมดูลหน่วยความจำ (ซึ่งสร้างรหัสข้อผิดพลาดที่เกี่ยวข้องกับโมดูลโดยเฉพาะ) และข้อบกพร่องของโปรเซสเซอร์ CPU ก่อนที่จะตำหนิเมนบอร์ด

คำถามที่ 5: A20B-8100-0665 รองรับทั้งการกำหนดค่า 21i-MB และ 21i-TB หรือไม่

ใช่ — A20B-8100-0665 เป็นมาเธอร์บอร์ดสำหรับรุ่น 21i-B ทั้งรุ่น Machining Center (21i-MB) และรุ่น Turning Center (21i-TB) รวมถึงรุ่น 21i-B อื่นๆ ประเภทเครื่อง (MB หรือ TB) ถูกกำหนดโดยซอฟต์แวร์ CNC และพารามิเตอร์ที่โหลดลงในโมดูลหน่วยความจำ — ฮาร์ดแวร์ A20B-8100-0665 เองก็เหมือนกันในทั้งคู่
