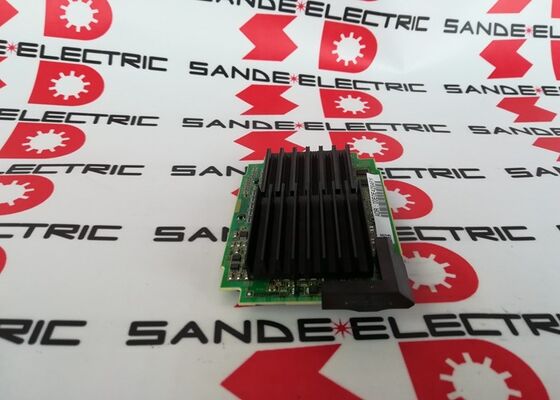

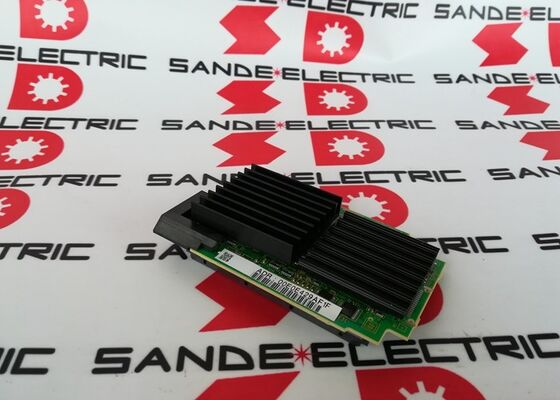

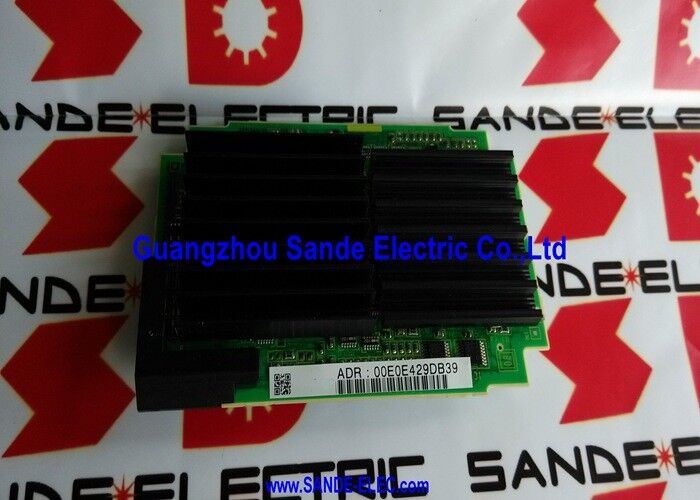

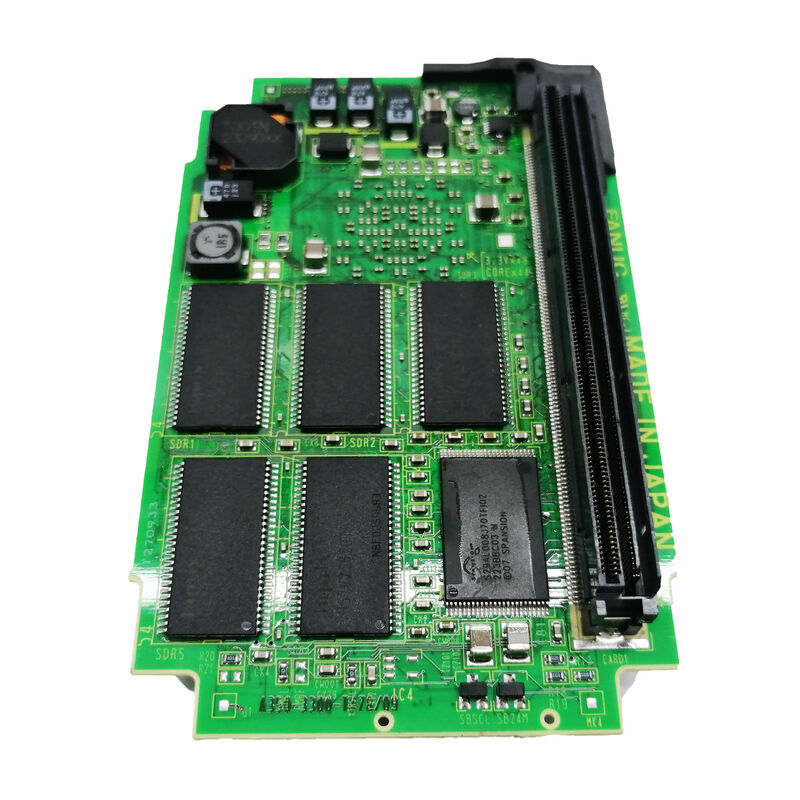

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472 การใช้งานของเครื่องยนต์

A20B-3300-0472 | โมดูล CPU FANUC A6 — การ์ดโปรเซสเซอร์ SDRAM 128MB / Series 30i / ปลั๊กอิน

Series 30i — แพลตฟอร์มระดับไฮเอนด์ที่การ์ดใบนี้ให้บริการ

FANUC ซีรีส์ 30i อยู่ในกลุ่มผลิตภัณฑ์ CNC รุ่น i ของ FANUC ซึ่งเป็นแพลตฟอร์มที่สร้างขึ้นสำหรับการใช้งานในการตัดเฉือนที่มีความต้องการสูงสุด ในขณะที่ 0i-D รองรับเครื่องมือกลมาตรฐาน และ 31i/32i รองรับเครื่องจักรหลายแกนที่ซับซ้อนปานกลาง แต่ 30i ได้รับการออกแบบมาสำหรับ:

จำนวนแกนสูงสุด:แกนควบคุมสูงสุด 40 แกนในเส้นทางควบคุม 10 เส้นทาง ช่วยให้เซลล์การผลิตที่มีความยืดหยุ่นแบบอัตโนมัติเต็มรูปแบบ ไลน์ถ่ายโอนแบบหลายสปินเดิล และเครื่องผสมที่ประมวลผลแบบขนาน

การตัดด้วยความเร็วสูง:AI Contour Control II (AICC II), การประมาณค่าระดับนาโน และการควบคุมกระแสไฟตอบสนองสูง HRV4 รวมกันเพื่อรองรับการตัดเฉือนแม่พิมพ์และแม่พิมพ์ความเร็วสูง และ

ส่วนประกอบการบินและอวกาศที่มีรูปร่างด้วยความเร็วที่จะทำให้เกิดข้อผิดพลาดกับ CNC ที่มีสเปคต่ำกว่า

ความสามารถของเครื่องจักรแบบผสม:การกลึง-กลึงพร้อมกัน การกลึงหลายสปินเดิลที่ซิงโครไนซ์ และการประสานระหว่างเส้นทางทำให้ CNC 30i เครื่องเดียวสามารถแทนที่ CNC ที่แยกจากกันตั้งแต่สองตัวขึ้นไปก่อนหน้านี้ได้

A20B-3300-0472 คือโมดูล CPU ที่ขับเคลื่อนแพลตฟอร์มนี้ ซึ่งเป็นการ์ดโปรเซสเซอร์ที่ติดตั้งบนบอร์ด CPU หลักของ 30i ที่รันโปรแกรมควบคุมแบบเรียลไทม์ของ CNC

ข้อมูลจำเพาะที่สำคัญ

SDRAM 128MB — หน่วยความจำการทำงานสำหรับระบบ 40 แกน

SDRAM ขนาด 128MB บน A20B-3300-0472 เป็นหน่วยความจำที่ใช้งานได้ในสภาพแวดล้อมการประมวลผลแบบเรียลไทม์ของ 30i ในการกำหนดค่า 40 แกน 10 เส้นทาง CNC จะต้องรักษา:

• ข้อมูลตำแหน่งและการคำนวณการประมาณค่าสำหรับ 40 แกน
• คิวคำสั่งเซอร์โวสำหรับแกนที่ใช้งานอยู่ทั้งหมดในทุกเส้นทาง
• บริบทการดำเนินการแลดเดอร์ PMC สำหรับหลายพาธ
• โปรแกรมข้อมูลบัฟเฟอร์ look-ahead สำหรับเส้นทางที่ใช้งานทั้งหมด
• ซอฟต์แวร์ระบบ ซอฟต์แวร์ตัวเลือก และข้อมูลรันไทม์

128MB แสดงถึงการจัดสรรหน่วยความจำในการทำงานจำนวนมากเมื่อเทียบกับ CNC รุ่นก่อนหน้า หากไม่มีหน่วยความจำในการทำงานที่เพียงพอ การบัฟเฟอร์แบบมองไปข้างหน้าของ 30i จะถูกจำกัด — ซึ่งเป็นการจำกัดอัตราป้อนสูงสุดที่ CNC สามารถดำเนินการเส้นทางเครื่องมือที่มีรูปทรงซับซ้อนโดยไม่มีการชะลอตัว

สถานการณ์การใช้งาน

ข้อผิดพลาดของโมดูล CPU CNC 30i:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC 30i พัฒนารหัสสัญญาณเตือนระบบที่ชี้ไปที่การ์ด CPU ฟังก์ชันแกนทั้งหมดถูกยับยั้ง หลังจากยืนยันว่าเมนบอร์ด โมดูลหน่วยความจำ และแหล่งจ่ายไฟครบถ้วนแล้ว A20B-3300-0472 จะถูกเปลี่ยน CNC กลับมาทำงานตามปกติ

โมดูล CPU ตัวควบคุมหุ่นยนต์:A20B-3300-0472 ยังให้บริการหุ่นยนต์ควบคุม FANUC ที่ใช้ฮาร์ดแวร์เมนบอร์ดชุดเดียวกันอีกด้วย หมายเหตุในการสำรองข้อมูล "ข้อมูล Fanuc Robot ที่จัดเก็บไว้ในโมดูลหน่วยความจำ" ก่อนการเปลี่ยนจะใช้กับแอปพลิเคชันตัวควบคุมหุ่นยนต์พอๆ กับแอปพลิเคชัน CNC

คำถามที่พบบ่อย

คำถามที่ 1: A20B-3300-0472 มีซอฟต์แวร์เฉพาะ CNC หรือไม่

ไม่ ซอฟต์แวร์ระบบ CNC ถูกจัดเก็บไว้ในโมดูล FROM — รายการปลั๊กอินแยกต่างหาก A20B-3300-0472 เป็นฮาร์ดแวร์สำหรับการประมวลผลเท่านั้น: SDRAM ของมันคือหน่วยความจำทำงานที่ CPU ใช้ในรันไทม์ ไม่ใช่ที่เก็บข้อมูลถาวร การเปลี่ยน A20B-3300-0472 จะไม่ส่งผลต่อเนื้อหา FROM หรือพารามิเตอร์ที่จัดเก็บ SRAM โดยที่โมดูลเหล่านั้นยังคงไม่เสียหาย

คำถามที่ 2: การสำรองข้อมูลใดที่จำเป็นก่อนที่จะเปลี่ยน A20B-3300-0472 ในระบบ 30i

สำรองข้อมูลพารามิเตอร์และข้อมูลโปรแกรมทั้งหมดสำหรับพาธควบคุมที่ใช้งานอยู่ทั้งหมด — ในระบบ 30i แบบหลายพาธ หมายความว่าพารามิเตอร์และโปรแกรมสำหรับแต่ละพาธจะได้รับการสำรองข้อมูลแยกกัน สำรองข้อมูลเครื่องมือทั้งหมด ข้อมูลประสานงานการทำงาน และแลดเดอร์และข้อมูล PMC ทั้งหมด ในการประยุกต์ใช้หุ่นยนต์ สำรองโปรแกรมหุ่นยนต์และตัวแปรระบบทั้งหมด ทำการสำรองข้อมูลก่อนที่จะจัดการบอร์ด

คำถามที่ 3: A20B-3300-0472 (ประเภท A6) เปรียบเทียบกับ A20B-3300-0475 (ประเภท A3) ในด้านประสิทธิภาพเป็นอย่างไร

ทั้งสองโมดูลเป็นโมดูล CPU DRAM ขนาด 128MB ในตระกูล A20B-3300 แต่สำหรับรุ่น CNC และประเภทเมนบอร์ดที่แตกต่างกัน:

• A20B-3300-0475 (ประเภท A3): สำหรับระบบ 0i-D (i-series ระดับเริ่มต้น/ระดับกลาง)
• A20B-3300-0472 (ประเภท A6): สำหรับซีรีส์ 30i (ซีรีส์ i หลายแกนระดับไฮเอนด์)

ประเภท A6 มุ่งเป้าไปที่แพลตฟอร์ม CNC ที่มีประสิทธิภาพสูงกว่า โดยมีจำนวนแกนมากขึ้น มีเส้นทางการควบคุมมากขึ้น และข้อกำหนดในการประมวลผลแบบเรียลไทม์ที่มีความต้องการมากขึ้น พวกเขาไม่สามารถใช้แทนกันได้

คำถามที่ 4: จะเกิดอะไรขึ้นหาก SDRAM ขนาด 128MB บน A20B-3300-0472 ล้มเหลวบางส่วน

หน่วยความจำล้มเหลวบางส่วน - โดยที่เซลล์หน่วยความจำบางส่วนมีข้อผิดพลาดแต่โมดูลยังคงเริ่มต้นการทำงานได้บางส่วน - โดยทั่วไปจะปรากฏเป็นการแจ้งเตือนระบบเป็นระยะ ๆ การรีเซ็ต CNC โดยไม่ทราบสาเหตุ หรือเนื้อหาการแสดงผลเสียหาย อาการเหล่านี้อาจคล้ายคลึงกับข้อบกพร่องอื่นๆ ความล้มเหลวของหน่วยความจำเต็มรูปแบบอย่างต่อเนื่องทำให้ CNC ล้มเหลวในการทดสอบตัวเองในการเปิดเครื่อง และป้องกันการเริ่มทำงานตามปกติ ในทั้งสองกรณี การเปลี่ยน A20B-3300-0472 จะแก้ไขข้อผิดพลาดของหน่วยความจำ

คำถามที่ 5: สามารถทดสอบ A20B-3300-0472 ก่อนการติดตั้งได้หรือไม่

A20B-3300-0472 กำหนดให้เมนบอร์ดโฮสต์ทำงานได้ — ไม่สามารถทดสอบแบบแยกส่วนได้ วิธีการทั่วไปคือการติดตั้งโมดูลทดแทนใน CNC เปิดเครื่อง สังเกตลำดับการบู๊ต และยืนยันว่าระบบเข้าสู่สถานะการทำงานปกติ โมดูลที่สงสัยว่ามีข้อผิดพลาด (จากแหล่งที่รู้จักว่าไม่ดี) สามารถทดสอบได้โดยการแทนที่โมดูลนั้นในระบบ 30i ที่ใช้งานได้ หากมี
