| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0340 |

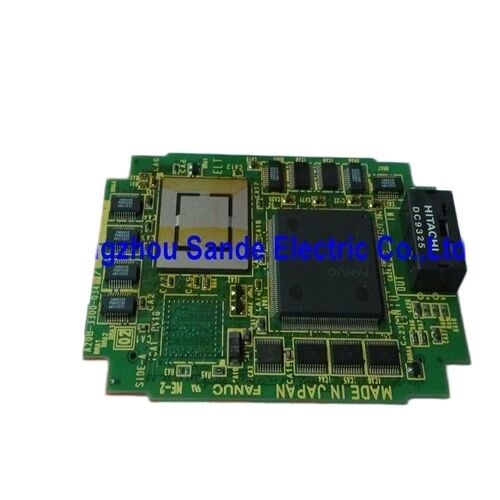

A20B-3300-0340 เป็นการ์ดพลิ๊กอินพีซีที่คอมพัคต์ ที่ทํางานได้สามหน้าที่ที่แตกต่างกันภายในหน่วยควบคุม CNC FANUC i-Series:
เครื่องขับจอ LCD:การ์ดผลิตสัญญาณวีดีโอสําหรับแผ่น LCD ขนาด 7.2 นิ้วของ CNC ให้ผลิตการแสดงออกสําหรับอินเตอร์เฟซผู้ใช้งานของ CNCข้อมูลทางสายตาทั้งหมดที่ผู้ประกอบการเห็นบนหน้าจอ, เนื้อหาโปรแกรม, หน้าพารามิเตอร์, กราฟิกเส้นทางเครื่องมือ, ข้อความเตือน, และจอวินิจฉัย
อินเตอร์เฟซ MDI (Manual Data Input)การ์ดบริหารอินเตอร์เฟซการสื่อสารกับพานีลคีย์บอร์ด MDI หน่วยการใส่ของผู้ประกอบการสําหรับการใส่ข้อมูล เลือกโหมด และนําทางผ่านจอ CNCโดยไม่มีการทํางานของ MDI interface, ผู้ประกอบการไม่สามารถใส่โปรแกรมหรือเปลี่ยนพารามิเตอร์ในท้องถิ่น
เอเธอร์เน็ตที่ฝัง:การ์ดมีพอร์ตอีเทอร์เน็ตที่เชื่อม FANUC CNC กับเครือข่ายโรงงาน ทําให้ DNC (Direct Numerical Control) โปรแกรมโอน, การติดตามทางไกล, การรวบรวมข้อมูลการวินิจฉัยระบบ CNC จาก PC ที่เชื่อมต่อกับเครือข่าย โดยไม่ต้องใช้สายสาย RS-232.
| ปริมาตร | มูลค่า |
|---|---|
| การแสดง | 7เครื่อง LCD ขนาด.2 นิ้ว (โมโนหรือสี) |
| MDI | อินเตอร์เฟซพานล์ MDI ที่บูรณาการ |
| เครือข่าย | พอร์ต Ethernet ที่ฝังไว้ |
| CNC ที่เข้ากันได้ | FANUC ซีรีส์ 0i-B, 16i-B, 18i-B, 21i-B |
| การติดตั้ง | พลั๊ก-อินกับเมนบอร์ด CPU |
| ซีรี่ย์ | A20B-3300 |
The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:
การดําเนินงานของ DNC:โปรแกรมส่วนที่เก็บไว้ในเครือข่ายสามารถโอนโดยตรงไปยังความจําของ CNC หรือทํางานในโหมด "กระเทียม" จากเซอร์เวอร์เครือข่ายโปรแกรมขนาดใหญ่มากเกินไปสําหรับความจํา CNC ภายในสามารถถูกแปรรูปโดยตรงจากเครือข่าย.
การติดตามทางไกล:การเชื่อมต่อ Ethernet ทําให้ระบบการติดตามระดับโรงงานสามารถอ่านข้อมูลสถานะ CNC (ตําแหน่งแกน) ชื่อโปรแกรม สถานะสัญญาณเตือน และจํานวนการผลิต จาก PC ที่มีกลาง
ความผิดพลาดในการแสดงในศูนย์แปรรูป 18i-B:ศูนย์แปรรูป FANUC 18i-MB สูญเสียผลิตจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจการเปลี่ยนคืนผลิตการแสดง, ฟังก์ชัน MDI และการเชื่อมต่อ Ethernet
ความล้มเหลวของพอร์ต Ethernet:เครื่องควบคุม 21i-B เสียการเชื่อมต่อเครือข่าย DNC โปรแกรมโอนล้มเหลว อินเตอร์เฟซ Ethernet ของ A20B-3300-0340 ได้รับการระบุว่าเป็นความผิดพลาด
Q1: A20B-3300-0340 ทํางานกับทั้ง 7.2 นิ้ว โมโนและสีจอ LCD?
ครับ A20B-3300-0340 รองรับทั้ง 7.2 นิ้ว โมโนครอมและสี LCD แพเนลแผ่นแสดงผลเฉพาะที่ติดตั้งกับ CNC กําหนดว่าการออกแบบเป็น mono หรือสี ✓ การ์ดเองมีความสอดคล้องกับทั้งสองชนิดของแผ่น. ตรวจสอบชนิดของแผ่นจอที่มีอยู่ ก่อนที่จะสมมุติว่าการ์ดทดแทนจะเปลี่ยนจอจากโมโนเป็นสีหรือกลับกัน
Q2: เกิดอะไรขึ้นกับ MDI และฟังก์ชันเครือข่ายถ้า A20B-3300-0340 พลาด?
เนื่องจากทั้งสามฟังก์ชัน display, MDI และ Ethernet ถูกจัดการโดย A20B-3300-0340 การล้มเหลวของการ์ดมักจะส่งผลต่อทั้งสามอย่างพร้อมกันจอแสดงภาพที่ว่างเปล่าหรือแข็งรวมกับคีย์ MDI ที่ไม่ตอบสนองและการเชื่อมต่อเครือข่ายที่สูญเสีย เป็นตัวชี้วัดการวินิจฉัยที่แข็งแรงว่า A20B-3300-0340 เป็นส่วนประกอบที่ผิดปกติ.
Q3: A20B-3300-0340 สามารถใช้กับ FANUC 0i-B และ 16i/18i/21i-B ได้หรือไม่
ใช่ A20B-3300-0340 ได้รับการยืนยันสําหรับระบบ CNC FANUC 0i-B, 16i-B, 18i-B และ 21i-B ระบบเหล่านี้แบ่งปันสถาปัตยกรรมการควบคุมแบบ i-Series Model B และรูปแบบ motherboardทําให้การ์ดจอเดียวกันสามารถให้บริการกับทุก 4 แพลตฟอร์มใน 7การตั้งค่า LCD ขนาด 0.2 นิ้ว
คําถามที่ 4: หลังจากเปลี่ยน A20B-3300-0340 มีการใช้งานใหม่ที่จําเป็นหรือไม่?
ปริมาตร CNC และโปรแกรมชิ้นส่วนถูกเก็บไว้ในโมดูลความจํา FROM / SRAM ไม่ใช่ในบัตรแสดงภาพ การเปลี่ยน A20B-3300-0340 ไม่ส่งผลกระทบต่อข้อมูลที่เก็บไว้การตั้งค่าพอร์ต Ethernet (ที่อยู่ IP), ชื่อโฮสต์, การตั้งค่า FTP) อาจต้องตรวจสอบอีกครั้งหลังจากการเปลี่ยน เนื่องจากข้อมูลเหล่านี้อาจถูกผูกพันกับการตั้งค่าของบัตรเดิมยืนยันการตั้งค่าเครือข่ายจากจอปารามิเตอร์ Ethernet ของ CNC หลังจากการติดตั้งเครื่องสํารอง.
คําถามที่ 5: มีตัวแปรของ A20B-3300-0340 อะไรบ้าง และตัวแปรนั้นมีความสําคัญหรือไม่?
A20B-3300-0340 อาจมีคําตอบของฟอร์มแวร์ เช่น /04A (เช่น A20B-3300-0340/04A) ที่ระบุการแก้ไขโปรแกรมเฉพาะของการ์ดรับประกันว่ายอดของการ์ดสํารองตรงกันหรือยืนยันว่าเป็นความสอดคล้องกับการปรับปรุงเครื่องมือ CNC ที่มีอยู่คู่มือการบํารุงรักษา FANUC ที่ใช้สําหรับรุ่น CNC รายละเอียดระบุรุ่นย่อที่ถูกต้อง
