| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

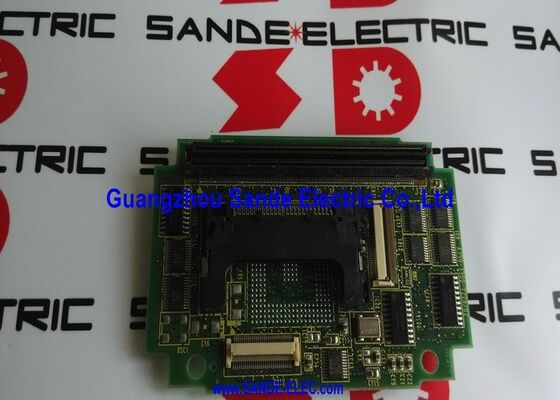

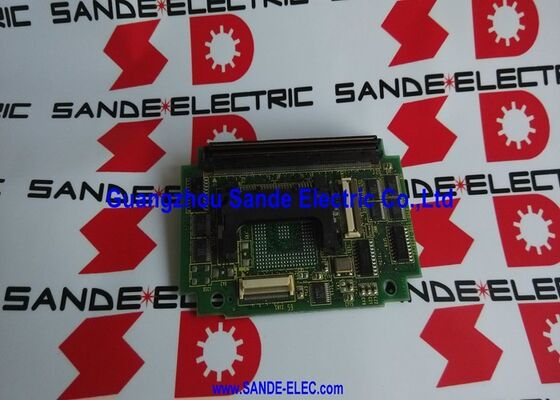

| หมายเลขรุ่น | A20B-3300-0222 |
การทํางาน CNC FANUC แบบมาตรฐานคือการทํางานในเวลาจริงและกําหนดการ CNC ทํา G-code ปิด servo loops และควบคุมลําดับเครื่องจักรผ่านสภาพแวดล้อมการทํางานในเวลาจริงสิ่งแวดล้อมในเวลาจริงนี้ถูกปรับปรุงให้ถูกต้องและรวดเร็วไม่ใช้อุปกรณ์คอมพิวเตอร์ทั่วไป
โมดูล A20B-3300-0222 Windows CE ใช้สภาพแวดล้อมที่สองและแยกกันบนฮาร์ดแวร์ CNC เดียวกัน: Microsoft Windows CEสภาพแวดล้อม PC ที่ติดตั้งนี้อยู่ร่วมกันกับฟังก์ชันในเวลาจริงของ CNC และทําให้มีความสามารถในหมวดหมู่ที่สภาพแวดล้อม CNC มาตรฐานไม่สนับสนุน:
การใช้งาน HMI ตามความต้องการ:ผู้สร้างเครื่องจักรและผู้ใช้ปลายสามารถพัฒนาแอพลิเคชั่น Windows CE ที่ทํางานบนหน้าจอผู้ใช้งานของ CNCหรืออินเตอร์เฟซการนําทางผู้ใช้งานเฉพาะเครื่อง.
การจัดการไฟล์:Windows CE ให้ฟังก์ชันการจัดการไฟล์ที่คุ้นเคย ผู้ประกอบการสามารถสําเนาโปรแกรมจาก USB drive ไปยังการเก็บโปรแกรมของ CNC, บริหารไฟล์ผ่านการแบ่งปันเครือข่ายและเข้าถึงห้องสมุดโปรแกรมที่เก็บไว้ในเซอร์เวอร์โรงงาน using โดยใช้ Windows CE ไฟล์บราว์เซอร์มาตรฐาน แทนที่จะเป็นผู้จัดการโปรแกรมของ CNC เท่านั้น.
การดําเนินงานของโปรแกรมของฝ่ายที่ 3แอปพลิเคชั่น Windows CE ที่พัฒนาโดยผู้จําหน่ายซอฟต์แวร์
การเข้าถึงและติดตามทางไกล:ความสามารถในการเชื่อมต่อทางเครือข่ายของ Windows CE ทําให้ CNC สามารถเข้าถึงได้โดยแอพพลิเคชั่นการติดตามทางไกลผ่านเครือข่าย Ethernet ของโรงงาน
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3300-0222 |
| ประเภทโมดูล | โมดูลฟังก์ชัน PC ของ Windows CE |
| ประเภทกระดาน | A3 |
| ซีรี่ย์ | A20B-3300 |
| การติดตั้ง | โมดูลพลั๊กอิน (บอร์ด CPU หลัก) |
การตั้งชื่อ A3 ระบุตัวแปรฮาร์ดแวร์เฉพาะของโมดูล Windows CE ในครอบครัว A20B-3300-022xรุ่น A3 ที่แตกต่างกันสอดคล้องกับรุ่นบอร์ดหลัก CNC ของ FANUC และการตั้งค่าเครื่องเชื่อมของมันการตั้งชื่อ A3 ยืนยันทั้งอินเตอร์เฟซเชื่อมของโมดูลและรุ่น Windows CE และรายละเอียดฮาร์ดแวร์ของมัน
เมื่อเปลี่ยน A20B-3300-0222 ต้องรักษาชนิด A3 หน่วยที่แตกต่างกัน (A2, A4, ฯลฯ) อาจแสดงให้เห็นถึง Windows CE เวอร์ชั่นที่แตกต่างกัน, แฮร์ดแวร์โปรเซสอร์ที่แตกต่างกันหรือการจัดวางเครื่องเชื่อมที่แตกต่างกัน ̇ ซึ่งแต่ละตัวอาจไม่เข้ากันได้กับบอร์ดหลักที่ติดตั้ง.
การใช้ HMI ตามสั่ง:A machine tool builder implements a custom Windows CE application for a production machine — a setup screen that guides operators through workpiece loading and offsets without navigating the standard CNC menu. A20B-3300-0222 ให้บริการสภาพแวดล้อม Windows CE ที่ใช้งานตามสั่งนี้ทํางาน
การเปลี่ยนโมดูล Windows CE:ระบบ CNC พัฒนาความผิดพลาดของซอฟต์แวร์ที่เฉพาะสําหรับสภาพแวดล้อม Windows CE การล้มของแอพลิเคชั่นที่กําหนดเอง ความล้มเหลวในการเริ่มต้น Windows CE หรือการพังของจอแสดงในหน้าจอฟังก์ชันของ PCCNC ในเวลาจริงยังคงทํางานตามปกติ. A20B-3300-0222 ได้รับการระบุว่าเป็นโมดูลที่ล้มเหลวและเปลี่ยนเพื่อฟื้นฟูฟังก์ชัน Windows CE
Q1: ถ้า A20B-3300-0222 ล้มเหลว ความสามารถในการแปรรูปของ CNC ก็ล้มเหลวด้วยหรือไม่?
ไม่ โมดูล Windows CE ให้ชั้นฟังก์ชัน PC เท่านั้น ✓ การควบคุม CNC, การควบคุม servo, การควบคุม spindle และ PMC ในเวลาจริง ทั้งหมดทํางานอย่างอิสระผ่านฮาร์ดแวร์หลักของ CNCโมดูล Windows CE ที่ล้มเหลวหมายถึงแอปพลิเคชั่น HMI ที่กําหนดเอง, การจัดการไฟล์ Windows CE และโปรแกรมใด ๆ ที่ใช้ Windows CE จะไม่ทํางาน แต่ฟังก์ชันการแปรรูปพื้นฐานของ CNC จะยังคงดําเนินการเพียงคุณสมบัติ Windows CE เท่านั้นที่ไม่สามารถใช้ได้.
Q2: โปรแกรมที่กําหนดเองที่พัฒนาสําหรับ A20B-3300-0222 สามารถโอนไปยังโมดูลสํารองได้หรือไม่?
แอปพลิเคชั่น Windows CE ที่กําหนดเองมักจะถูกเก็บไว้ในความจําแฟลชของโมดูล หรือในพื้นที่ไฟล์ที่เข้าถึงได้บนเครื่องเก็บของ CNC ก่อนเปลี่ยน A20B-3300-0222ยืนยันว่าไฟล์แอปพลิเคชันตามสั่งถูกเก็บไว้ที่ไหน และทําสํารองมันไปยังสื่อภายนอก. หลังจากที่ติดตั้งโมดูลที่เปลี่ยนแล้ว, กลับไฟล์แอพลิเคชั่นไปที่ตําแหน่งเดิม. สิ่งแวดล้อม Windows CE บนโมดูลที่เปลี่ยนควรล็อดและทํางานแอพลิเคชั่นที่กลับมา
Q3: ความสัมพันธ์ระหว่าง A20B-3300-0222 และฟังก์ชัน PC ของ CNC คืออะไร?
A20B-3300-0222 เป็นฮาร์ดแวร์ที่ให้ฟังก์ชันคอมพิวเตอร์ที่ติดตั้งในระบบ FANUC CNC ที่รองรับมันตัวเลือกฟังก์ชัน PC ของ CNC ไม่สามารถใช้ได้ ปุ่ม "PC" หรือจอบนอินเตอร์เฟซผู้ใช้งานไม่ทํางาน. เมื่อโมดูลติดตั้ง ปฏิบัติการของคอมพิวเตอร์ถูกเปิดใช้ และ Windows CE เป็นสิ่งแวดล้อมที่เข้าถึงพร้อมกับจอ CNC
Q4: A20B-3300-0222 จะเก็บปารามิเตอร์หรือโปรแกรม CNC ไหม?
ปารามิเตอร์ CNC อยู่ในโมดูล SRAM โปรแกรมถูกเก็บไว้ใน FROM หรือ SRAM ตามที่เหมาะสม A20B-3300-0222 เก็บซอฟต์แวร์ระบบ Windows CE, การตั้งค่า Windows CE,และแอพลิเคชั่น Windows CE ที่ติดตั้งทั้งหมด ✅ ไม่มีตัวไหนเป็นปารามิเตอร์การแปรรูป CNC หรือโปรแกรมชิ้นส่วนการเปลี่ยนโมดูลไม่ส่งผลต่อปารามิเตอร์ CNC หรือการเก็บโปรแกรม
Q5: A20B-3300-0222 สามารถใช้งานได้กับ FANUC i-series CNC ทุกรุ่นไหม?
โมดูล A20B-3300-0222 A3 ถูกจับคู่กับฮาร์ดแวร์พอร์ตหลักเฉพาะเจาะจงภายในครอบครัว FANUC CNC. ความเหมาะสมขึ้นอยู่กับรายละเอียดสล็อตโมดูลของพอร์ตหลัก.ยืนยันจากเอกสารฮาร์ดแวร์ของ CNC หรือรายการอะไหล่ของบอร์ดหลักที่ติดตั้งว่าชนิด A3 เป็นโมดูล Windows CE ที่ถูกต้องสําหรับรุ่น CNC รายละเอียด ก่อนสั่งซื้อ.
