FANUC Axis card A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

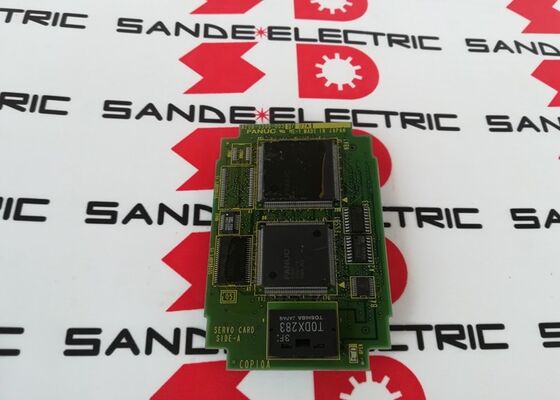

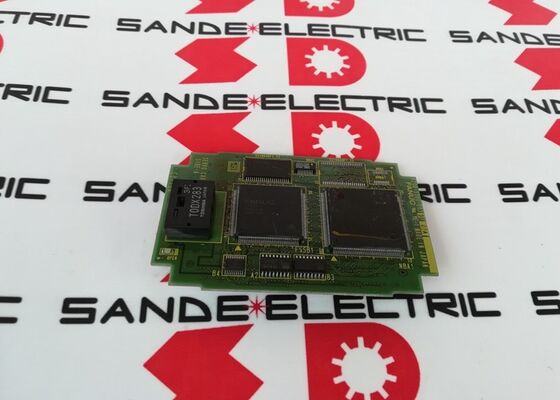

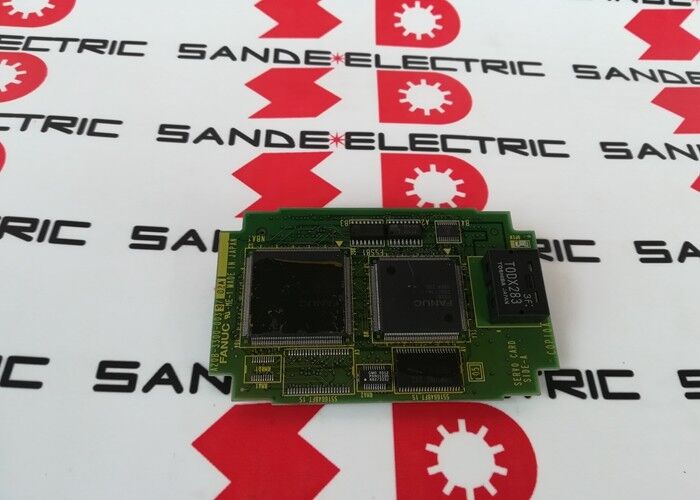

A20B-3300-0033 ∙ FANUC i-Series 2-Axis FSSB Servo Card โมดูลติดต่อ / 16i / 18i / 21i / รุ่น A & B

อินเตอร์เฟซ FSSB ครับ

FSSB (Fanuc Servo Serial Bus) เป็นโปรโตคอลการสื่อสารไฟเบอร์ออปติก FANUC ที่นํามาใช้กับ i-series CNC เพื่อแทนที่อินเตอร์เฟซ servo และ servo ปานกลางเก่าสายไฟเบอร์ออฟติกลุปเดียวเชื่อมต่อ CNC กับเครื่องยกระดับเซอร์โวทั้งหมดในระบบ, ขนคําสั่งตําแหน่งแกนไปยังเครื่องขยายเสียงแต่ละเครื่อง และส่งข้อมูลการตอบสนองของเครื่องรหัสกลับไปยัง CNC

A20B-3300-0033 นําไปใช้ด้าน CNC ของเชื่อม FSSB นี้. มันเชื่อมต่อกับ PCB หลักหลักและเชื่อมต่อโดยตรงกับ FSSB สายออกไฟเบอร์ออปติก. ผ่านการ์ดนี้,CNC ส่งคําสั่งตําแหน่งไปยังโซ่เครื่องขยายเสียง SVM ที่เชื่อมต่อและได้รับการตอบสนองจากเครื่องโคเดอร์ การประสานงานวงจรควบคุมการเคลื่อนไหวสําหรับช่อง 2 แกนของมัน.

ข้อจํากัดหลัก

ความจุ 2 แกน หน่วยขยายระบบ

สําหรับ CNC 2 แกน (แกน CNC มาตรฐานที่มีแกน X และ Z) A20B-3300-0033 หนึ่งควบคุมแกนทั้งสองผ่านช่อง FSSB เดี่ยวของมัน. FSSB daisy-chain เชื่อมต่อเครื่องเสริมพลังงาน servo สองจากบัตรหนึ่ง.

สําหรับระบบ 4 แกน มีการติดตั้ง 2 แผ่นเซอร์โวบนบอร์ดหลัก แต่ละ แผ่นจัดการ 2 แกนผ่านช่อง FSSB ของตัวเองFANUC i-series โมเดล A และ B บอร์ดหลักรองรับการ์ด servo หลายเพื่อบรรลุจํานวนแกนสูงสุดของระบบ.

A20B-3300-0033 รับมือช่อง FSSB ช่องแรก (โดยทั่วไปแกน 1 และ 2) การ์ดที่สองรับมือคู่แกนต่อไปหากจําเป็น

สถานการณ์การใช้งาน

ความผิดพลาดการสื่อสาร servo บน CNC 16i:ศูนย์แปรรูป FANUC 16i สร้างสัญญาณสื่อสาร FSSB บนแกนที่ควบคุมทั้งสองพร้อมกัน เครื่องขับเคลื่อน servo และมอเตอร์ทดสอบถูกต้องบัตร A20B-3300-0033 plug-in servo ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนโมดูล จะทําให้การสื่อสารของ FSSB กลับมา และทําให้สัญญาณเตือนของแกนหายไป

การเปลี่ยนบัตรเซอร์โว 18i:ศูนย์หมุนที่มีการควบคุม FANUC 18i พัฒนาความผิดพลาดตําแหน่งแกนระยะสั้น การทดสอบยืนยันว่า A20B-3300-0033 ส่งผลการจับเวลา FSSB ที่ไม่สม่ําเสมอการ์ดสํารองคืนการสื่อสาร servo ที่สอดคล้องกับแกนทั้งสอง.

FAQ

Q1: A20B-3300-0033 ทํางานกับทั้งแบบ A และแบบ B i-series CNC ไหม?

ใช่ CNC Electronics ยืนยันว่าการ์ดนี้สําหรับ "16i, 18i, 21i รุ่น A และ B" โซค็อตพล็อกอินบนทั้งรุ่น A และรุ่น B บอร์ดหลักรับ A20B-3300-0033 เดียวกันบอร์ดหลักเองแตกต่างกันระหว่างรุ่น A และรุ่น B, แต่เพียงแค่ติดตั้งมันในรุ่น mainboard ที่เข้ากันได้

Q2: มีชนิดเครื่องเสริมพลังงานแบบไหนที่เชื่อมต่อกับ A20B-3300-0033 ผ่าน FSSB?

อินเตอร์เฟซ FSSB เชื่อมต่อกับโมดูลเครื่องขยายเซอร์โว Alpha-i และ Beta-i ของ FANUC ที่มีช่องเข้าไฟเบอร์ออปติก FSSBเครื่องเสริมพลังงานแบบแอนาล็อกเก่า (ประเภท A หรือประเภท B) ไม่เข้ากันได้กับ FSSB. ยืนยันว่าเครื่องขยาย servo ที่ติดตั้งมีเครื่องเชื่อม FSSB ก่อนที่จะคาดหวังว่าการ์ด servo นี้จะสื่อสารกับพวกเขา

Q3: A20B-3300-0033 สามารถใช้ได้ด้วยตนเองสําหรับ lathes 2 แกนโดยไม่ต้องการ์ด servo เพิ่มเติม?

ใช่ เครื่องหมุน CNC 2 แกน (แกน X และ Z) ต้องการเพียง A20B-3300-0033 เพื่อควบคุมแกนทั้งสองแกนช่อง FSSB ของการ์ดเชื่อมต่อกับเครื่องปรับเสียง servo สองในการจัดวางโซ่ daisy สัญญาณ FSSB จะจากการ์ดไปยังเครื่องปรับเสียงแรกและดําเนินการในที่สองการ์ดหนึ่งเพียงพอสําหรับการตั้งค่าแกนครบวงจรของเครื่อง 2 แกนมาตรฐาน

Q4: ปารามิเตอร์ CNC อะไรที่เกี่ยวข้องกับ A20B-3300-0033?

ปริมาตรที่เกี่ยวข้องกับ FSSB ใน CNC กําหนดที่อยู่ของ Node ของเครื่องขยายตัว servo แต่ละตัวบนโซ่ FSSB จํานวนเครื่องขยายเสียงที่เชื่อมต่อต่อช่อง FSSB และเวลาวงจรการสื่อสาร FSSBปริมาตรเหล่านี้ถูกเก็บไว้ใน SRAM ของ CNC และไม่ได้ถูกส่งผลกระทบโดยการเปลี่ยนบัตร A20B-3300-0033หลังการติดตั้งบัตรสํารอง CNC ควรก่อสร้างการสื่อสาร FSSB อัตโนมัติโดยใช้ปารามิเตอร์ที่มีอยู่

Q5: A20B-3300-0033 เหมือนกับ A20B-3300-0030 หรือหมายเลขชิ้นอื่น ๆ ใกล้เคียงกันหรือไม่?

จํานวนชิ้นที่อยู่ใกล้เคียงกันในช่วง A20B-3300-003x เป็นแผ่นที่แตกต่างกันที่มีจํานวนแกนหรือชนิดอินเตอร์เฟสที่แตกต่างกันA20B-3300-0030 อาจเป็นการ์ดแกนที่แตกต่างกัน (ยืนยันในเอกสารก่อนหน้านี้ว่าเป็น FSSB servo controller สําหรับจํานวนแกนที่แตกต่างกันหรือการสร้างระบบ)หมายเลขชิ้นส่วนแต่ละชิ้นใช้กับการใช้งานเฉพาะเจาะจง ไม่แทนที่หมายเลขชิ้นส่วนที่อยู่ใกล้เคียงกันโดยไม่ยืนยันรายละเอียดการ์ดที่ต้องการของระบบเป้าหมาย
