A20B-2902-0390 | โมดูลไดรเวอร์พลังอัลฟ่า FANUC — ไดรฟ์เกต IGBT / แผงยิง / PSM / SPM-15 ถึง SPM-37 / ระบบขับเคลื่อน CNC

โมดูลไดร์เวอร์กำลัง - สะพานเชื่อมระหว่างอุปกรณ์ควบคุมและอุปกรณ์ไฟฟ้า

ภายในโมดูลไดรฟ์ FANUC Alpha ทุกตัว การแปลงพลังงานจะเกิดขึ้นผ่านอุปกรณ์สวิตชิ่ง IGBT (Insulated Gate Bipolar Transistor) ทรานซิสเตอร์เหล่านี้ส่งกระแสไฟฟ้าของมอเตอร์หรือบัสเต็มและสวิตช์ที่ความถี่สูง โดยทั่วไปคือ 2–4kHz สำหรับไดรฟ์แบบสปินเดิล หากต้องการสลับอย่างถูกต้อง IGBT แต่ละตัวจะต้องมีพัลส์ไดรฟ์เกตที่กำหนดเวลาอย่างแม่นยำที่ระดับแรงดันไฟฟ้าที่ถูกต้อง

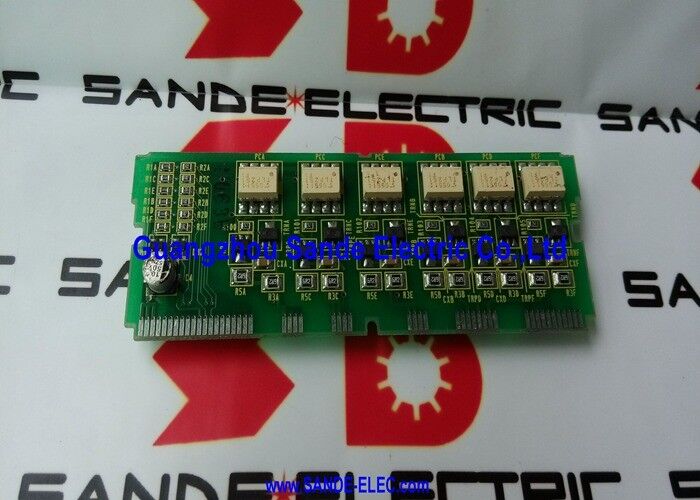

โมดูลตัวขับพลังงาน A20B-2902-0390 สร้างพัลส์ไดรฟ์เกตเหล่านี้ โดยได้รับคำสั่งการสลับระดับต่ำจาก PCB ควบคุม (A16B-2202-0432 สำหรับโมดูลสปินเดิล) และขยายเป็นสัญญาณไดรฟ์เกตกระแสสูงที่เปิดและปิดอุปกรณ์ IGBT จริงๆ ฟังก์ชันการขับเคลื่อนการยิง/ประตูนี้เป็นสาเหตุที่ทำให้บอร์ดถูกจัดประเภทเป็น "โมดูลไดรเวอร์" - โดยจะขับเคลื่อนอุปกรณ์จ่ายไฟเอง

หากไม่มี A20B-2902-0390 ที่ทำงานอย่างถูกต้อง:

• IGBT ได้รับสัญญาณไดรฟ์เกทที่ไม่ถูกต้องหรือไม่มีเลย
• การแปลงพลังงานล้มเหลว
• โมดูลไม่สามารถพัฒนาแรงดันเอาต์พุตหรือกระแสไฟขาออกได้
• สัญญาณเตือนกระแสไฟเกินหรือการป้องกันฮาร์ดแวร์จะเริ่มทำงานทันที

ข้อมูลผลิตภัณฑ์ที่สำคัญ

PCB Stack ภายในในโมดูล Alpha SPM

เพื่อภาพรวมที่สมบูรณ์: A06B-6088-H222 (SPM-22) ดังตัวอย่างหนึ่งประกอบด้วย:

• A16B-2202-0432(การ์ดควบคุม): การควบคุมความเร็วของแกนหมุน, การประมวลผลป้อนกลับ, ตรรกะการป้องกัน
• A20B-1006-0481(ฐาน/แผงจ่ายไฟ): การเชื่อมต่อบัส DC, ขั้วต่อเอาต์พุตมอเตอร์, ทางเดินกระแสไฟสูง
• A20B-2902-0390(บอร์ดไดรเวอร์): พัลส์ไดรฟ์เกท IGBT
• A16B-2203-0332(บอร์ดสัญญาณเพิ่มเติม)

A20B-2902-0390 เป็นเลเยอร์ที่แปลสัญญาณควบคุมเป็นเหตุการณ์ทางไฟฟ้าที่เคลื่อนกระแสมอเตอร์

สถานการณ์การใช้งาน

การแจ้งเตือนสปินเดิล SPM เปิดใช้งานทันที:โมดูลสปินเดิล FANUC Alpha จะสร้างการแจ้งเตือนกระแสเกินทันทีที่ออกคำสั่งเปิดใช้งานสปินเดิล โดยไม่มีโหลดบนมอเตอร์ ทดสอบการ์ดควบคุมและแผงจ่ายไฟฐานอย่างถูกต้อง แต่จากการตรวจสอบพบว่าแผงไดรเวอร์ A20B-2902-0390 กำลังสร้างพัลส์ไดรฟ์เกตแบบอสมมาตร การเปลี่ยนจะคืนค่าการสลับที่ถูกต้องและล้างการเตือน

PSM ไม่สามารถสร้างบัส DC:อุปกรณ์ Alpha PSM เปิดอยู่แต่ไม่สามารถพัฒนาแรงดันไฟฟ้า DC บัสที่กำหนดได้ โดยแสดงสัญญาณเตือนการชาร์จ หลังจากพิจารณาข้อบกพร่องของอินพุต AC และวงจรเรียงกระแสแล้ว เอาต์พุตเกตไดรฟ์ของแผงไดรเวอร์ A20B-2902-0390 จะถูกระบุว่าไม่ถูกต้อง การเปลี่ยนบอร์ดจะคืนค่าการเติมเงิน PSM และการจัดตั้งบัส

คำถามที่พบบ่อย

คำถามที่ 1: A20B-2902-0390 เป็นบอร์ดเดียวกันทั้งในโมดูล PSM และ SPM หรือไม่

ใช่. CNC Spares UK ยืนยันว่า A20B-2902-0390 ปรากฏในโมดูล SPM-series หลายโมดูล (SPM-15, 22, 26, 30) ควบคู่ไปกับ A16B-2202-0432 DNC Electronics แสดงรายการไว้ภายใต้โมดูล Alpha PSM ฟิสิคัลบอร์ดเดียวกันนี้ใช้ในฟังก์ชันการขับเคลื่อนเกตของทั้งโมดูล PSM และ SPM ภายในช่วงกำลังนี้ ข้อกำหนดวงจรไดรเวอร์สำหรับไดรฟ์เกต IGBT ในแอปพลิเคชันทั้งสองประเภทมีความคล้ายคลึงกันเพียงพอที่จะใช้การออกแบบบอร์ดเดียวกัน

คำถามที่ 2: A20B-2902-0390 และ A20B-2902-0391 แตกต่างกันอย่างไร

เหล่านี้เป็นหมายเลขชิ้นส่วนที่อยู่ติดกันในตระกูลโมดูลไดรเวอร์เดียวกัน รุ่น 0390 และ 0391 รองรับอัตรากำลังหรือประเภทอินเทอร์เฟซที่แตกต่างกันภายในช่วง Alpha PSM/SPM A20B-2902-0391 เป็นบอร์ดไดรเวอร์ที่สอดคล้องกันสำหรับโมดูลกำลังสูงหรือโมดูล HV ซีรีส์ ตรวจสอบเสมอว่ารุ่นใดได้รับการติดตั้งจากฉลากของบอร์ดก่อนสั่งซื้อ เนื่องจากไม่สามารถใช้แทนกันได้

คำถามที่ 3: A20B-2902-0390 ที่เสียหายสามารถทำให้เกิดความเสียหายถาวรกับอุปกรณ์จ่ายไฟ IGBT ได้หรือไม่

ใช่. บอร์ดขับเคลื่อนเกทที่สร้างจังหวะเวลาไม่ถูกต้อง เช่น การเปิด IGBT ไปพร้อมๆ กันที่ขาเฟสเดียวกัน จะทำให้เกิดการลัดวงจรโดยตรงผ่านบัส DC สภาวะ "ทะลุผ่าน" นี้ทำให้เกิดกระแสไฟฟ้าที่สูงมากไหลผ่านอุปกรณ์ IGBT ในหน่วยไมโครวินาที ซึ่งอาจทำลายอุปกรณ์เหล่านั้นได้ เมื่อใดก็ตามที่มีการตรวจสอบความล้มเหลวของ IGBT ย้อนกลับไปถึงข้อผิดพลาดระดับบอร์ด ควรเปลี่ยน A20B-2902-0390 ควบคู่ไปกับอุปกรณ์จ่ายไฟที่เสียหายเพื่อป้องกันการเกิดซ้ำ

คำถามที่ 4: ขั้นตอนการจำหน่ายอย่างปลอดภัยก่อนเข้าถึง A20B-2902-0390 ภายในโมดูล PSM หรือ SPM คืออะไร

ทั้งโมดูล PSM และ SPM มีตัวเก็บประจุบัส DC ขนาดใหญ่ซึ่งจะคงแรงดันไฟฟ้าที่เป็นอันตรายไว้หลังจากที่ถอดแหล่งจ่ายไฟหลักแล้ว ต้องสังเกตเวลารอที่บังคับ (โดยทั่วไปคือ 5–20 นาที ขึ้นอยู่กับขนาดของโมดูล) ก่อนที่จะเปิดตัวเรือนโมดูลใดๆ ตรวจสอบการคายประจุโดยการตรวจสอบไฟ LED แสดงการชาร์จของโมดูล และวัดแรงดัน DC บัสด้วยโวลต์มิเตอร์ที่ปรับเทียบแล้ว ห้ามจับ A20B-2902-0390 ขณะที่ต่อสายไฟอยู่

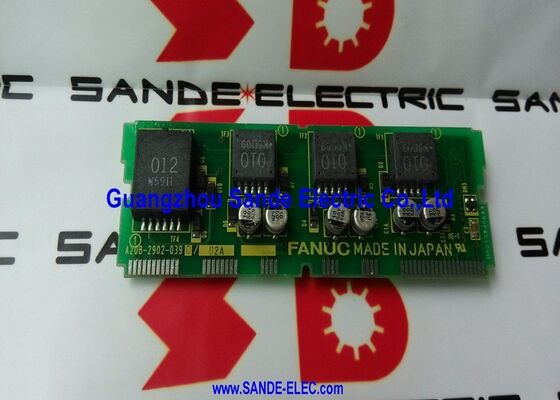

คำถามที่ 5: การแก้ไข /02A มีความสำคัญหรือไม่ หรือการแก้ไขก่อนหน้านี้สามารถทดแทนได้หรือไม่

การปรับปรุง /02A กำหนดการอัปเดตฮาร์ดแวร์เป็นการออกแบบพื้นฐาน A20B-2902-0390 สำหรับแอปพลิเคชันทดแทนส่วนใหญ่ การแก้ไขในภายหลังจะเข้ากันได้กับโมดูลเดียวกันแบบย้อนหลัง หากป้ายบอร์ดที่ติดตั้งแสดงการแก้ไขก่อนหน้านี้ (เช่น /01A) การติดตั้ง /02A ควรเข้ากันได้ ยืนยันจากเอกสารบริการของ FANUC หากมีข้อกำหนดการแก้ไขขั้นต่ำที่ทราบสำหรับรุ่น PSM หรือ SPM เฉพาะ
