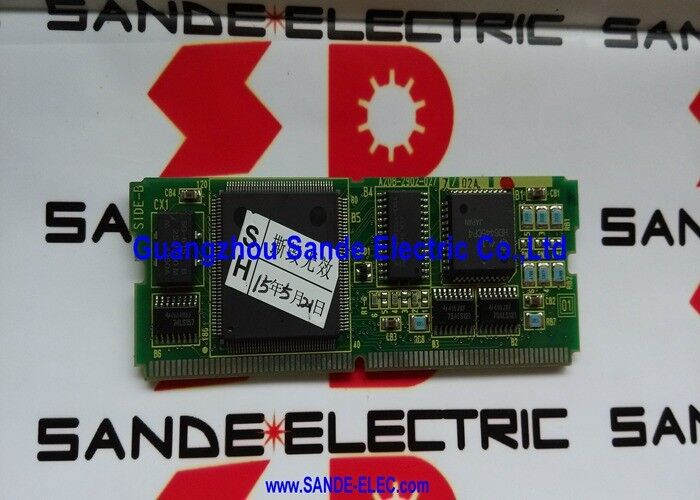

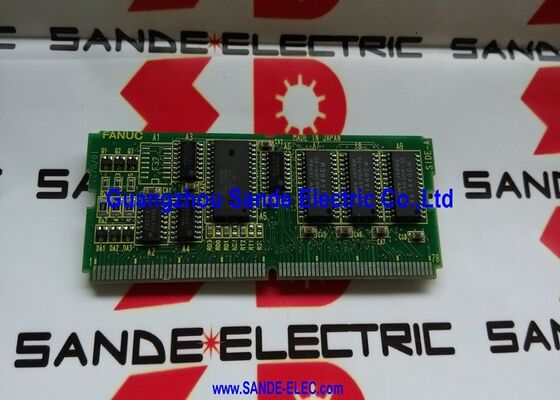

A20B-2902-0277 | FANUC ซีรีส์ 16/18/160/180 รุ่น B โมดูลควบคุม CRT ความละเอียดสูง 9 นิ้ว — ปลั๊กอิน CRTC / OPT1 / FS16-MB / FS18-MB

โมดูล CRTC ในซีรีส์ 16/18 รุ่น B รุ่น

ระบบ CNC FANUC ซีรีส์ 16/18 รุ่น B (16-MB, 16-TB, 18-MB, 18-TB) ใช้สถาปัตยกรรมการแสดงผลแบบโมดูลาร์ ฟังก์ชันการแสดงผลไม่ได้ถูกกำหนดตายตัวไว้ในเมนบอร์ด - มาจากบอร์ดลูก CRTC (ตัวควบคุม CRT) แบบปลั๊กอินที่ติดตั้งลงในช่อง OPT1 (ตัวเลือก 1) ของชุดควบคุม CNC

ภายในกลุ่มโมดูล A20B-2902-027x CRTC สำหรับ Series 16/18-B มีหลายรูปแบบเพื่อให้ตรงกับการกำหนดค่าจอภาพที่แตกต่างกัน:

A20B-2902-0270:รุ่น CRT สีขนาด 14 นิ้วA20B-2902-0271:ความละเอียดมาตรฐาน CRT ขนาด 9 นิ้วA20B-2902-0272:รูปแบบเอาต์พุต VGA (สำหรับจอภาพ LCD หรือ VGA)A20B-2902-0273:ทางเลือก CRT ขนาด 14 นิ้วA20B-2902-0275:รุ่น VGAA20B-2902-0276:ทางเลือก CRT ขนาด 9 นิ้วA20B-2902-0277:9 นิ้วความละเอียดสูงซีอาร์ทีA20B-2902-0278:รุ่น VGA

A20B-2902-0277 เป็นรุ่น CRT ความละเอียดสูงขนาด 9 นิ้วโดยเฉพาะ ซึ่งได้รับการยืนยันสำหรับระบบ FS16/18/160/180-MB พร้อมจอแสดงผล CRT ขาวดำความละเอียดสูง

ข้อมูลผลิตภัณฑ์ที่สำคัญ

CRT ความละเอียดสูง — ความหมายในบริบท

ในจอแสดงผลควบคุมเครื่อง CNC ของ FANUC "ความละเอียดสูง" จะแยกแยะความสามารถในการแสดงผลที่ได้รับการปรับปรุงจากโมดูล CRT ความละเอียดมาตรฐานที่ติดตั้งในซีรีส์เดียวกัน:

ความละเอียดมาตรฐาน:ใช้สำหรับการแสดงผลแบบเน้นข้อความซึ่งแสดงตำแหน่งแกน เนื้อหาโปรแกรม ออฟเซ็ตเครื่องมือ และรหัสสัญญาณเตือน ซึ่งเพียงพอสำหรับอินเทอร์เฟซแบบอักขระพื้นฐานของ CNC

ความละเอียดสูง:สร้างพิกเซลต่อหน่วยพื้นที่บนหน้าจอขนาด 9 นิ้วมากขึ้น ช่วยให้สามารถเรนเดอร์ตัวอักษรได้ละเอียดยิ่งขึ้น กราฟิกที่คมชัดยิ่งขึ้น และแสดงเนื้อหาต่อหน้าได้มากขึ้นโดยไม่สูญเสียความสามารถในการอ่าน สำหรับระบบ CNC ที่ต้องใช้การแสดงเส้นทางเครื่องมือแบบกราฟิก มุมมองรายการโปรแกรมที่มีความหนาแน่นสูงกว่า หรือหน้าจอการวินิจฉัยที่มีรายละเอียดมากขึ้น โมดูล CRT ความละเอียดสูงจะให้คุณภาพการแสดงผลที่โมดูลมาตรฐานไม่สามารถทำได้

A20B-2902-0277 ขับเคลื่อน CRT ขนาด 9 นิ้วที่ความหนาแน่นของพิกเซลสูงกว่าซึ่งจำเป็นต้องใช้การกำหนดค่าจอแสดงผลความละเอียดสูง

สถาปัตยกรรมปลั๊กอิน OPT1

จอแสดงผลของชุดควบคุม CNC ซีรีส์ 16/18 รุ่น B ให้บริการโดยบอร์ด OPT1 ซึ่งเป็นบอร์ดสล็อตขยายเฉพาะภายในชั้นวางการ์ดของ CNC โมดูล CRTC เสียบเข้ากับซ็อกเก็ตบนบอร์ด OPT1 นี้ โดยเชื่อมต่อเอาต์พุตวิดีโอของ CRTC เข้ากับวงจรการโก่งตัวและความเข้มของจอภาพ CRT

การเปลี่ยน A20B-2902-0277 ต้องใช้:

1. การเปิดชุดควบคุม CNC และค้นหาตำแหน่งบอร์ด OPT1
2. การถอดโมดูล CRTC ที่ล้มเหลวออกจากซ็อกเก็ตบนบอร์ด OPT1
3. การติดตั้งโมดูลสำรองเข้ากับช่องเสียบเดียวกัน
4. การปิดและการคืนกำลัง — ไม่จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์

สถานการณ์การใช้งาน

จอแสดงผล CNC ขนาด 16 MB ล้มเหลว:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC ขนาด 16 MB สูญเสียจอแสดงผลของผู้ปฏิบัติงาน — จอ CRT ขนาด 9 นิ้วจะว่างเปล่าหรือแสดงเนื้อหาที่เสียหาย การทำงานของ CNC ดำเนินไปตามปกติ การวินิจฉัยจะแยกข้อผิดพลาดของโมดูล CRTC A20B-2902-0277 การเปลี่ยนจะคืนค่าการแสดงผล

การบำรุงรักษาคุณภาพการแสดงผล:CRT ขนาด 9 นิ้วความละเอียดสูงบน CNC ขนาด 18 MB พัฒนาการเรนเดอร์อักขระที่บิดเบี้ยวเนื่องจากส่วนประกอบโมดูล CRTC ที่มีอายุมากขึ้น การเปลี่ยน A20B-2902-0277 จะคืนคุณภาพการแสดงผลโดยไม่ต้องเปลี่ยนจอภาพ CRT

คำถามที่พบบ่อย

คำถามที่ 1: A20B-2902-0277 แตกต่างจาก A20B-2902-0271 (รวมถึงโมดูล CRT ขนาด 9 นิ้วด้วย) อย่างไร

ทั้งสองโมดูลเป็นโมดูล CRT CRTC ขนาด 9 นิ้วสำหรับตระกูล Series 16/18-B แต่ 0277 เป็นรุ่นที่มีความละเอียดสูง และ 0271 เป็นรุ่นที่มีความละเอียดมาตรฐาน เวอร์ชันความละเอียดสูงจะสร้างพิกเซลต่อบรรทัดสแกนมากขึ้น ทำให้แสดงตัวอักษรและกราฟิกได้ละเอียดยิ่งขึ้นบนหน้าจอขนาด 9 นิ้วแบบเดียวกัน ยืนยันว่ามีการติดตั้งรุ่นใดบน CNC เฉพาะโดยตรวจสอบหมายเลขชิ้นส่วนบนฉลากบอร์ดก่อนสั่งซื้อ

คำถามที่ 2: A20B-2902-0277 สามารถติดตั้งกับ Series 16/18 Model C (MC) CNC ได้หรือไม่

รายการชิ้นส่วนของ KFAS LLC แสดง A20B-2902-0277 ปรากฏในทั้งรายการชิ้นส่วน Model B (16MB/18MB) และ Model C (16MC/18MC) ความเข้ากันได้ระหว่างการกำหนดค่า B และ C ขึ้นอยู่กับตัวแปรบอร์ด OPT1 เฉพาะและเวอร์ชันระบบ CNC ยืนยันจากเอกสารประกอบชิ้นส่วนอะไหล่ของ CNC เฉพาะว่าระบุ 0277 สำหรับการกำหนดค่าระบบที่ติดตั้งไว้หรือไม่

คำถามที่ 3: อาการอะไรบ่งชี้ว่า A20B-2902-0277 ทำงานล้มเหลวเมื่อเทียบกับหลอดจอภาพ CRT

โดยทั่วไปโมดูล CRTC ที่ล้มเหลวจะทำให้เกิดการสูญเสียเนื้อหาในการแสดงผลโดยฉับพลันโดยสมบูรณ์ - CRT จะมืดลงโดยไม่มีการหรี่แสงทีละน้อยซึ่งมาพร้อมกับอายุของหลอด หลอด CRT ที่เสียจะแสดงอาการที่ก้าวหน้าขึ้น: ความสว่างลดลง สูญเสียโฟกัส รูปทรงเรขาคณิตบิดเบี้ยว หาก CRT ขนาด 9 นิ้วมืด แต่ CNC ทำงานตามปกติ (แกนเคลื่อนที่ โปรแกรมทำงาน สัญญาณเตือนชัดเจน) และการทดสอบ CRT ด้วยสัญญาณภายนอกยืนยันว่าท่อไม่เสียหาย โมดูล A20B-2902-0277 CRTC จะเป็นเป้าหมายการเปลี่ยน

คำถามที่ 4: การเปลี่ยน A20B-2902-0277 จำเป็นต้องปรับพารามิเตอร์ CNC หรือไม่

ไม่ โมดูล CRTC เป็นส่วนประกอบฮาร์ดแวร์จอแสดงผล ซึ่งไม่ได้จัดเก็บพารามิเตอร์ CNC หลังจากติดตั้งชิ้นส่วนทดแทน A20B-2902-0277 และเปิดเครื่อง CNC แล้ว จอแสดงผลควรจะกลับคืนสู่สภาพเดิมทันที หากรูปแบบการแสดงผลปรากฏขึ้นไม่ถูกต้อง (ขนาดตัวอักษรหรือการปรับขนาดไม่ถูกต้อง) ตรวจสอบว่าพารามิเตอร์ประเภทการแสดงผลของ CNC ตรงกับการกำหนดค่าโมดูลที่ติดตั้งหรือไม่

คำถามที่ 5: A20B-2902-0277 สามารถซ่อมแซมได้หรือไม่หากโมดูลทั้งหมดล้มเหลว

A20B-2902-0277 เป็นโมดูลการก่อสร้าง SMD (Surface Mount Device) การซ่อมแซมระดับส่วนประกอบโดยศูนย์บริการอิเล็กทรอนิกส์ CNC ผู้เชี่ยวชาญนั้นเป็นไปได้ทางเทคนิคสำหรับข้อบกพร่องที่เกี่ยวข้องกับส่วนประกอบที่ล้มเหลวที่ระบุได้ (ความล้มเหลวของออสซิลเลเตอร์ ความผิดปกติของตัวควบคุมแรงดันไฟฟ้า) สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต การเปลี่ยนบอร์ดโดยตรงคือความละเอียดที่เร็วกว่า การซ่อมแซมเป็นทางเลือกที่เหมาะสมเมื่อไม่มีโมดูลทดแทนหรือเมื่อต้นทุนการซ่อมลดลงอย่างมาก
