| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2900-0142 |
ทุกระบบ CNC ของ FANUC มี PMC (Programmable Machine Controller) ลงตัวใน FANUC ซึ่งทํางานเป็นอิสระพร้อมกับการควบคุมการเคลื่อนไหวของ CNCPMC ประกอบโปรแกรมลําดับเครื่อง: กลยุทธ์บันไดที่ควบคุมทุกฟังก์ชันที่ไม่ใช่เครื่องตัด
โดยไม่มี PMC ที่ทํางาน:

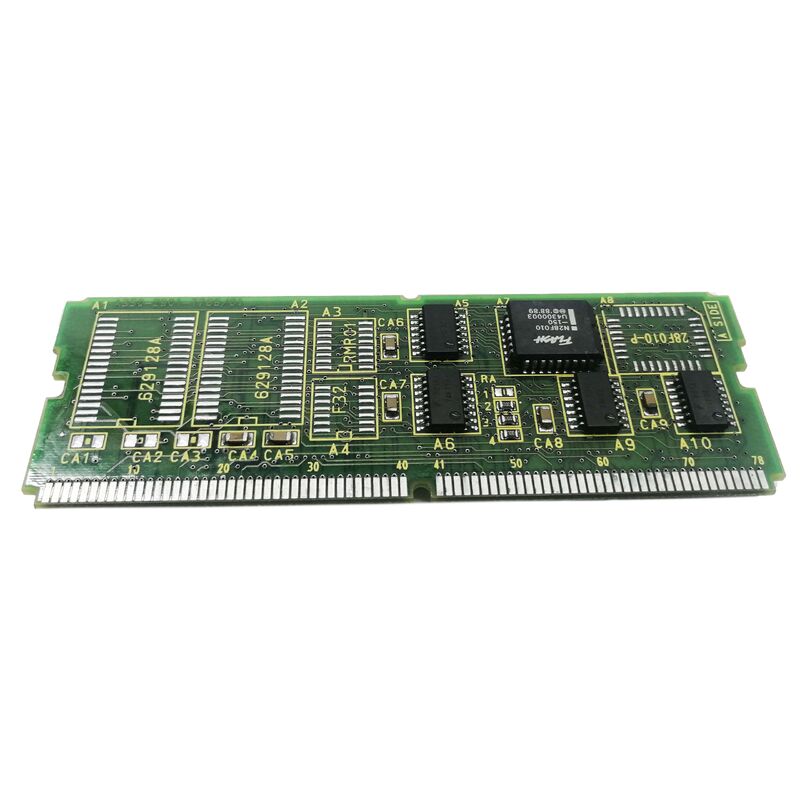

A20B-2900-0142 เป็นโมดูล PMC ผังพับที่ให้บริการเครื่องควบคุม PMC-RA1 ภายในซีรีส์ 20/21 CNC. มันมีความจําเป็นต่อการทํางานของเครื่องจักร เช่นเดียวกับฮาร์ดแวร์ควบคุมการเคลื่อนไหวของ CNC.
| ปริมาตร | มูลค่า |
|---|---|
| รูปแบบ PMC | PMC-RA1 |
| ลักษณะ | ด้วย I/O Link |
| SLC | ใช่ (วงจรบันไดลําดับ) |
| ระบบ CNC | FANUC ซีรีส์ 20/21 |
| ซีรี่ย์ | A20B-2900 |
ซีรี่ย์ 20/21 CNC นําเสนอตัวเลือกโมดูล PMC หลายแบบในระดับความสามารถที่แตกต่างกัน. FANUC ซีรีย์ 20/21 Hardware Manual ระบุตัวแปร:
| ส่วน | รูปแบบ PMC | สาย I/O |
|---|---|---|
| A20B-2900-0142 | PMC-RA1 | ด้วย I/O Link |
| A20B-2900-0143 | PMC-RA1 | โดยไม่มี I/O Link |
| A20B-2901-0660 | PMC-RA3 | ด้วย I/O Link |
| A20B-2901-0661 | PMC-RA3 | โดยไม่มี I/O Link |
การกําหนด RA1 ระบุระดับความสามารถของ PMC ✓ ความสามารถของขั้นตอนโปรแกรม จํานวนบันทึกข้อมูล และชุดคําสั่งรุ่น RA3 (A20B-2901-0660) ให้ความสามารถสูงขึ้นสําหรับเครื่องมือที่ซับซ้อนกว่า. A20B-2900-0142 RA1 กับ I/O Link ให้บริการกับระบบเครื่องมือมาตรฐาน ซีรีส์ 20/21
ความผิดปกติของโมดูล PMC ซีรี 21เครื่อง FANUC ซีรีส์ 21 CNC พัฒนาสัญญาณเตือน PMC ครับ เครื่องหยุดการดําเนินหน้าที่ลําดับ เครื่องทําความเย็นและการสั่งการไฮดรอลิกล้มเหลว และวงจรเปลี่ยนเครื่องมือไม่สามารถเสร็จสิ้นโมดูล PMC A20B-2900-0142 ได้รับการระบุว่าเป็นความผิดพลาด. การเปลี่ยนคืนการดําเนินการบันได PMC และฟังก์ชันลําดับเครื่องจักรทั้งหมด
การเปลี่ยนโมดูล PMC เพื่อป้องกัน:เครื่องยนต์วงจรทํางานสูง ซีรีส์ 20/21 ที่ทํางานหลายชิงต์การผลิต ต้องผ่านการปรับปรุงหน่วยควบคุมตามแผนA20B-2900-0142 ถูกเปลี่ยนพร้อมกับโมดูลความจํา ในส่วนของการต่ออายุอิเล็กทรอนิกส์ที่ครบวงจร.
Q1: เกิดอะไรขึ้นถ้า A20B-2900-0142 ถูกเปลี่ยนเป็น A20B-2901-0660 (ตัวแปร RA3)
โมดูล RA3 (A20B-2901-0660) ให้ความจุ PMC ที่สูงกว่า RA1 การติดตั้งโมดูล RA3 ในระบบที่ออกแบบสําหรับ RA1 เป็นไปได้จากทางกายภาพ หากสล็อตโมดูลมีความเข้ากันได้แต่ซอฟต์แวร์ระบบ CNC ต้องรองรับชนิด RA3 PMC. หากโปรแกรม FROM ที่อยู่ของ CNC ไม่สนับสนุน RA3 PMC จะไม่ทํางานอย่างถูกต้องอย่าเปลี่ยนตัวแบบของโมดูล PMC โดยไม่ยืนยันความเข้ากันของซอฟต์แวร์จากเอกสารการบํารุงรักษาของ FANUC.
Q2: การเปลี่ยน A20B-2900-0142 จะลบโปรแกรมบันได PMC ของเครื่องหรือไม่?
โมดูล PMC-RA1 เองจะบรรทุกโปรแกรมบันได PMC ในความจําบนเครื่องการเปลี่ยนโมดูล หมายถึงโมดูลใหม่จะเริ่มต้นโดยไม่มีโปรแกรมบันได ✓ โลจิกลําดับ PMC ที่เฉพาะของเครื่องต้องอัพโหลดใหม่จากสํารองหลังการติดตั้งเครื่องสํารองนี่คือเหตุผลที่ว่าทําไมการสํารองโปรแกรมบันได PMC จึงสําคัญมากเท่าการสํารองพารามิเตอร์ CNC ก่อนการบํารุงรักษาโมดูล PMC.
Q3: ระยะเวลาวงจรสแกน I/O Link บน A20B-2900-0142 คือเท่าไหร่?
วงจรสแกน I/O Link ∙ เวลาสําหรับ PMC เพื่ออัพเดททุกหน่วย I/O Link ที่เชื่อมต่อ I/O Link ∙ ขึ้นอยู่กับจํานวนหน่วยที่เชื่อมต่อและระยะเวลาสแกน PMC สําหรับซีรีส์ 20/21 กับ PMC-RA1ระยะ I/O Link เป็นปกติในช่วงล่างของมิลลิวินาที (13ms ต่อการสแกนเต็ม)นี่เพียงพอสําหรับการควบคุมลําดับของเครื่องจักร; วงจรความปลอดภัยที่มีความสําคัญในเวลา ควรใช้สัญญาณที่ติดสายแข็งแทน I / O Link สําหรับเส้นทางการป้องกันหลักของพวกเขา
Q4: A20B-2900-0142 สามารถใช้ได้หรือไม่ถ้า CNC ซีรีส์ 20/21 ไม่มีอุปกรณ์ I/O Link เชื่อมต่อ?
ใช่ ความสามารถ I/O Link บน A20B-2900-0142 เป็นคุณสมบัติที่พร้อม ✅ ไม่จําเป็นต้องใช้ถ้าเครื่องไม่มีอุปกรณ์ I/O LinkPMC-RA1 ใช้งานปกติโดยไม่มีอุปกรณ์ I/O Link. หากเครื่องต้องการ I/O Link ในตอนหลัง (เช่น การปรับปรุงแพนลผู้ประกอบการกระจาย) รถบัส I/O Link สามารถใช้ได้บน A20B-2900-0142 โดยไม่ต้องเปลี่ยนโมดูล
Q5: A20B-2900-0142 รองรับความสามารถโปรแกรม PMC-RA1 อะไร?
PMC-RA1 (RA1 = ระดับความสามารถแรกในชุด RA) ให้จํานวนสูงสุดที่กําหนดไว้ของขั้นตอนโปรแกรมบันได โดยทั่วไปในช่วง 1,000 ถึง 3,000 ขั้นตอนขึ้นอยู่กับรุ่นและซอฟต์แวร์เวอร์ชั่นของซีรีส์ 20/21ความจุ D (ข้อมูล), K (ยึดตัวต่อส่ง) และ T (ไทเมอร์) ระดับเรจิสเตอร์ถูกกําหนดในลักษณะเดียวกันสําหรับระดับ RA1สําหรับเครื่องจักรที่ต้องการโปรแกรมลําดับที่ซับซ้อนมากขึ้น ̇ ใกล้ขั้นต่ํา RA1 ̇ โมดูล RA3 (A20B-2901-0660) ให้ความจุเพิ่มขึ้น.
