| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

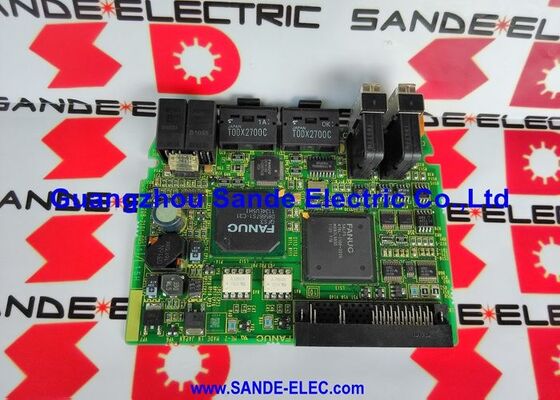

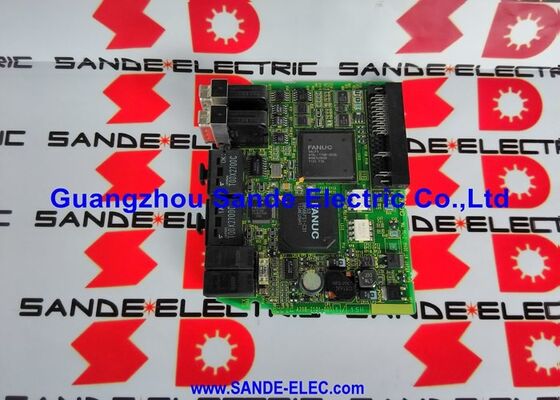

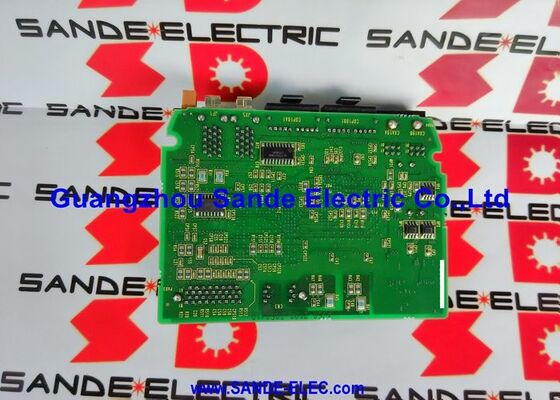

| หมายเลขรุ่น | A20B-2101-0051 |
FANUC รุ่น Beta-i (βi) คือสายสินค้าการขับเคลื่อน servo ประหยัดของ FANUC โดยที่ Alpha-i เปิดเป้าหมายการใช้งานในการแปรรูปที่มีประสิทธิภาพสูงBeta-i ให้ฟังก์ชัน servo ที่น่าเชื่อถือสําหรับเครื่องจักรที่ต้องการน้อยกว่า ด้วยค่าใช้จ่ายต่ํากว่าต่อแกน. SVM1 (โมดูลเซอร์โวแบบแกนเดียว) ในช่วง βi ครอบคลุมช่วงกระแสไฟฟ้าที่กว้างขวาง:
| รุ่น | คําสั่งหมายเลข | ปัจจุบันสูงสุด | หน่วยงาน |
|---|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4A | 200V240VAC |
| SVM1-20i | A06B-6130-H002 | 20A | 200V240VAC |
| SVM1-40i | A06B-6130-H003 | 40A | 200V240VAC |
| SVM1-80i | A06B-6130-H004 | 80A | 200V240VAC |
| SVM1-40HVi | A06B-6131-H003 | 40A | 400V480VAC |
PCB การควบคุม A20B-2101-0051 ให้บริการกับการตั้งค่าสองระดับสูงสุด: SVM1-80i และ SVM1-40HVi ทั้งคู่ใช้บัตรควบคุมเดียวกัน
| ปริมาตร | มูลค่า |
|---|---|
| สอดคล้อง (200V) | SVM1-80i (A06B-6130-H004) |
| รองรับ (HV) | SVM1-40HVi (A06B-6131-H003) |
| ปัจจุบันสูงสุด | 80A (SVM1-80i) / 40A (HVi) |
| อินเตอร์เฟซ | FSSB สายไฟเบอร์ออปติก |
| การควบคุมปัจจุบัน | HRV2, HRV3 |
| วิธีควบคุม | ไซน์วอล์ฟ PWM |
| 200 วอลต์ | 200-240VAC 3 ขั้นตอน |
| การเข้า HV | สายไฟฟ้า 400V480VAC 3 ขั้น |
ภายในช่วง Beta-i SVM1 การ์ดควบคุมสองส่วนแบ่งงาน:
A20B-2101-0050:การ์ดควบคุมสําหรับรุ่น SVM1 ขนาดเล็กๆ SVM1-4i, SVM1-20i, SVM1-40i (รุ่น 200V ถึง 40A) อุปกรณ์ที่มีกระแสไฟฟ้าต่ํากว่าต้องการปริมาตรการปรับขนาดการตอบสนองที่แตกต่างกันและปริมาตรการอินเตอร์เฟสการขับประตู
A20B-2101-0051:การ์ดควบคุมสําหรับรุ่น SVM1 ใหญ่ๆ ✅ SVM1-80i และ SVM1-40HViรุ่นปัจจุบันที่สูงกว่าและความดันสูงต้องการการตั้งค่าวงจรภายในที่แตกต่างกันเพื่อจัดการกับระดับสัญญาณการตอบสนองที่สูงกว่าและลักษณะการขับเคลื่อนประตู.
การ์ดสองใบนี้ไม่สามารถเปลี่ยนกันได้ ใส่ A20B-2101-0050 ใน SVM1-80i หรือ A20B-2101-0051 ใน SVM1-4i ส่งผลให้การกระทําของเซอร์โวผิดปกติหรือความผิดพลาดของฮาร์ดแวร์
ระเบิดการควบคุมการ์ด SVM1-80i:โมดูล FANUC Beta-i SVM1-80i สร้างสัญญาณระวังการทํางานอย่างต่อเนื่อง พีซีบีพลังงานทดสอบถูกต้อง การ์ดควบคุม A20B-2101-0051 ได้รับการระบุว่ามีความผิดพลาด การเปลี่ยนฟันชั่นแกนการทํางาน
การซ่อม SVM1-40HVi (ความดันสูง)เครื่อง CNC ที่ติดตั้งในภูมิภาค 400 วอลต์ใช้โมดูล A06B-6131-H003 HV servo การวินิจฉัยการผิดพลาดการ์ดควบคุมA20B-2101-0051 (ที่ให้บริการทั้ง 200V และ HV ตัวแปร) เป็นการ์ดการแทนที่ถูกต้อง.
Q1: ทําไม SVM1-40HVi (ชุด A06B-6131) ใช้บัตรควบคุมเดียวกันกับ SVM1-80i (ชุด A06B-6130)
การ์ดควบคุม A20B-2101-0051 ควบคุมฟังก์ชันการประมวลผลดิจิตอล การสื่อสาร FSSB และการคํานวณวงจรปัจจุบันที่เป็นอิสระจากระดับความแรงกดไฟเข้าสายไฟฟ้าพีซีบีพลังงานจัดการกับฮาร์ดแวร์เฉพาะความแรงดันสําหรับ 400?? 480VAC inputการใช้การ์ดควบคุมเดียวกันสําหรับทั้ง 200 วอลต์และ HV ตัวแปรทําให้การจัดสรรอะไหล่ง่าย
Q2: พลังงานของ PCB ที่คู่กับ A20B-2101-0051 ในแต่ละโมดูลคืออะไร?
พีซีบีพลังงานเหล่านี้จัดการเส้นทางกระแสไฟฟ้าสูง แผ่นการควบคุม A20B-2101-0051 บริหารการควบคุมดิจิตอลและการประมวลผลผลกลับคืนทั้งสองแผ่นต้องมีและทํางานเพื่อให้โมดูลทํางานอย่างถูกต้อง.
Q3: การเปลี่ยน A20B-2101-0051 ต้องการการเปลี่ยนแปลงปริมาตร servo ใน CNC?
เปล่า ปริมาตรของเครื่องยนต์เซอร์โว (รหัสเครื่องยนต์ ID, ประเภทของเครื่องโค้ด, ปริมาตรของปัจจุบัน, การเพิ่มวงจร) ถูกเก็บไว้ในความจําปริมาตรหลักของ CNC ไม่ใช่ในบัตรควบคุมเซอร์โว Beta-iหลังจากติดตั้งเครื่องสํารอง A20B-2101-0051, CNC กําหนดการสื่อสาร FSSB กับโมดูลและใช้ปริมาตรการ servo ที่มีอยู่ การตรวจสอบความพร้อม servo และดําเนินการทดสอบความเร็วต่ํา ก่อนที่จะเริ่มต้นการผลิตเต็ม
Q4: การทํางานของ FSSB กับ A20B-2101-0051 เป็นอย่างไร?
โมดูลเบต้า-i SVM1 ด้วย A20B-2101-0051 ใช้ FSSB สําหรับการสื่อสาร CNC-to-drive.A20B-2101-0051 จัดการข้อมูล FSSB ทางแสงที่เข้า, นําเอาคําสั่งตําแหน่งสําหรับแกนของมัน และคืนข้อมูลการตอบสนอง Encoder บนสายไฟฟ้าเดียวกันในทิศทางตรงข้ามการสื่อสารไฟเบอร์ออปติกแบบสองทิศนี้เกิดขึ้นทุกรอบของการแทรก.
Q5: A20B-2101-0051 จํากัด FSSB หรือยังรองรับอินเตอร์เฟซลําดับประเภท A หรือประเภท B?
โมดูล Beta-i SVM1 ที่มี A20B-2101-0051 ใช้อินเตอร์เฟซไฟเบอร์ออปติก FSSBเครื่องขับขี่เบต้า-ไอที่มีอินเตอร์เฟซ I/O Link (สําหรับแกนที่ควบคุมโดย CNC ผ่าน I/O Link แทน FSSB) ใช้หมายเลขลําดับโมดูลที่แตกต่างกันและบอร์ดภายในที่แตกต่างกัน. A20B-2101-0051 ให้บริการโดยเฉพาะอย่างยิ่งกับโหลด SVM1-80i และ SVM1-40HVi ที่ใช้กับ FSSB
