| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0022 |
บนเครื่องมือ CNC ขนาดเล็ก หน่วยหมุนคอมแพคต์, ศูนย์แปรรูปขนาดเล็ก, เครื่องฝึกอบรม หน่วย FANUC Beta iSVSP (βiSVSP) ให้การขับเคลื่อน servo และ spindle อย่างสมบูรณ์แบบในหน่วยเดียวมันกําจัดความจําเป็นของ PSM แยก (โมดูลพลังงาน), SVM (เซอร์โวโมดูล) และ SPM (โมดูลสปินด์)
พลังงานพลังงานบูรณาการปรับปรุงสายไฟฟ้าแอลซีโดยตรงภายในหน่วย ไม่มี PSM ภายนอกที่จําเป็นหน่วยแปลง AC เข้าสู่บัส DC ที่จําเป็นสําหรับพลังงาน servo และ spindle
การควบคุมแกนเซอร์โว:ควบคุมเครื่องยนต์ servo บนแกนการให้อาหารของเครื่องจักร โดยทั่วไป X และ Z บน lathes CNC
การควบคุมสปินด์:ขับเคลื่อนมอเตอร์หมุนของเครื่องจักร ถึง 15kW ในรุ่น A06B-6134-H203 แบบสองแกนที่มี A20B-2101-0022
การบูรณาการนี้ทําให้ iSVSP เหมาะสมสําหรับเครื่องมือขนาดเล็กที่ตู้อัลฟา-i เต็ม (PSM + SVM + SPM โดยแยก) จะมีส่วนร่วมทางกายภาพและทางเศรษฐกิจการเชื่อมต่อตู้หนึ่ง, ชุดหนึ่งของสายไฟฟ้า AC
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2101-0022 |
| โมดูล | A06B-6134 biSVSP |
| การตั้งค่า | หมุนสองแกน + หมุน 15kW |
| บทบาทของคณะกรรมการ | พลังงาน PCB / การ์ดสายไฟ |
| ประเภทของไดรฟ์ | เครื่องขยายเสียงบูรณาการรุ่น Beta i |
| ประเภทแกน | ช่อง servo สองตัว |

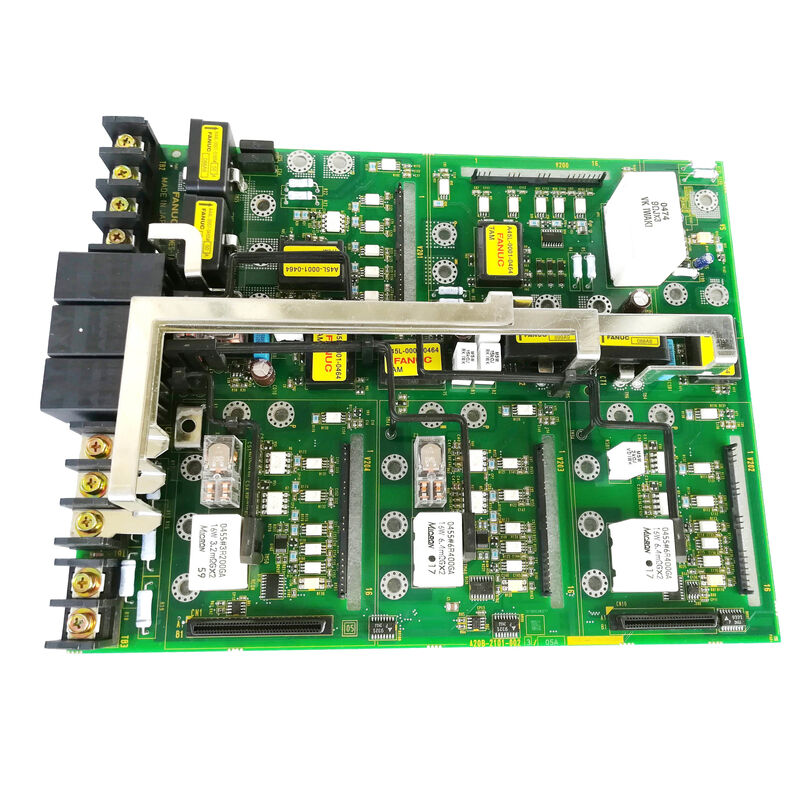

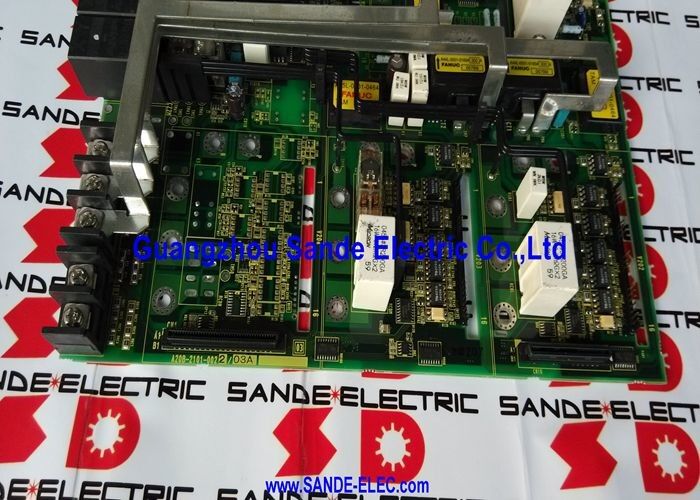

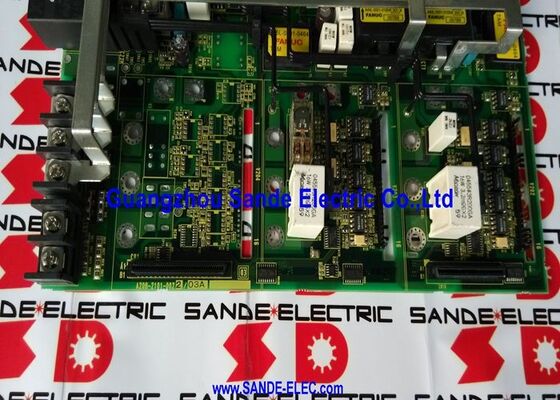

A20B-2101-0022 เป็นพีซีบีพลังงาน (บัตรสายไฟ) ภายในหน่วย βiSVSP มันให้:
ชั้นเชื่อมต่อกระแสไฟฟ้าสูง:คอนดักเตอร์บัส DC, การเชื่อมต่อการออก 3 ขั้นตอนสําหรับแกน servo สองแกนและ spindle และฮาร์ดแวร์การตรวจจับกระแสที่ให้ผลตอบสนองต่อ PCB การควบคุม
อินเตอร์เฟซ IGBT:การเชื่อมต่อการขับเคลื่อนประตูจากบอร์ดการเผาไหม้ / คนขับ (A20B-2902-0672 ในบางรุ่น) ไปยังอุปกรณ์พลังงาน IGBTบอร์ดพลังงานทางกายภาพทางสัญญาณการขับเคลื่อนประตูไปยัง IGBT ที่ถูกต้องปลายสําหรับแต่ละแกนและสะพาน spindle.
อุปกรณ์อุปกรณ์ประกอบพลังงานที่บูรณาการ:การเชื่อมต่อวงจรปรับและการชาร์จก่อนเป็นส่วนหนึ่งของการวางแผนบอร์ดพลังงาน ไม่เหมือนกับ PSM ที่แยกแยกกัน แฮร์ดแวร์ของ iSVSP คือภายในหน่วยเดียวกัน
ความผิดพลาดในบอร์ดพลังงาน Beta iSVSP:หน่วย FANUC A06B-6134 biSVSP บนหมุน CNC ขนาดเล็กพัฒนาสัญญาณเตือนที่ผลักดันทั้งแกน servo และ spindle ทันที หลังจากที่คณะกรรมการควบคุมได้รับการยืนยันไม่เสียหายพานพลังงาน A20B-2101-0022 ได้รับการระบุว่าเป็นความผิดพลาด. The complete unit is typically the service approach (as DNC Electronics confirms the individual board is not typically available separately) — but some specialist service centres supply the board independently.
การปรับปรุงทั้งหมดของหน่วย:หน่วย iSVSP Beta ถูกปรับปรุงโดยศูนย์บริการ CNC ที่เชี่ยวชาญA20B-2101-0022 บอร์ดพลังงานถูกเปลี่ยนพร้อมกับ PCB การควบคุมระหว่างการปรับปรุงเพื่อฟื้นฟูทั้งสองบอร์ดภายในที่สําคัญ.
Q1: A20B-2101-0022 สามารถซื้อได้แยกกันหรือไม่หรือมีเพียงหน่วย A06B-6134 ครบถ้วนเท่านั้น?
DNC Electronics ยืนยันว่าพวกเขา "เพียงจําหน่ายหน่วย BETA รายการ A06B-6134 ที่ครบครันที่มี A20B-2101-0022" และ "ไม่จําหน่าย PCB การควบคุมแยกกัน." องค์กรบริการ FANUC ส่วนใหญ่ใช้แนวทางเดียวกันกับ iSVSP Series เนื่องจากความซับซ้อนของการบูรณาการบางศูนย์ซ่อมแซมเชี่ยวชาญจัดส่ง A20B-2101-0022 แต่ละตัวสําหรับการซ่อมแซมในระดับบอร์ดของหน่วยที่ได้รับการฟื้นฟูปรับปรุงหน่วยออก) คือรุ่นการบริการที่ทั่วไปที่สุดสําหรับ βiSVSP ความผิดพลาด.
Q2: ความแตกต่างระหว่าง A20B-2101-0022 (สองแกน) และ A20B-2101-0025 (สามแกน) คืออะไร?
A20B-2101-0022 เป็นบอร์ดพลังงานสําหรับสปินด์ βiSVSP แบบสองแกน + 15kW (ปกติ A06B-6134-H203)A20B-2101-0025 เป็นบอร์ดพลังงานสําหรับสามแกน + 15kW spindle βiSVSP (A06B-6134-H303). การนับแกนที่แตกต่างกันต้องการการวางแผนบอร์ดพลังงานที่แตกต่างกันเพื่อรองรับ 3 ขั้นตอนการผลิต servo แทนที่ 2 ขั้นตอน. บอร์ดเหล่านี้ไม่สามารถแลกเปลี่ยนกันได้
Q3: ตัวแสดงสัญญาณเตือนทั่วไปบน A20B-2101-0022 ที่บกพร่องคืออะไร?
เมื่อบอร์ดพลังงาน A20B-2101-0022 พัฒนาความผิดพลาด, βiSVSP ปกติแสดงสัญญาณเตือนที่เกี่ยวข้องกับการเคลื่อนไหวเกินระดับ, ความผิดพลาดของบัส DC, ความผิดพลาด IPM (โมดูลพลังงานที่ฉลาด) หรือการป้องกันอุปกรณ์เตือนที่ส่งผลต่อทั้งสามฟังก์ชันการขับเคลื่อนพร้อมกัน (ทั้งแกนเซอร์โวและสปินด์)ดูคู่มือการบํารุงรักษาของ FANUC รุ่น Beta i สําหรับนิยามรหัสสัญญาณเฉพาะเจาะจง
Q4: ข้อควรระวังความปลอดภัยใด ๆ ที่เฉพาะสําหรับการจําหน่ายพลังงานที่บูรณาการใน βiSVSP?
βiSVSP ประกอบด้วยบัส DC บันเคสเตอร์ที่บูรณาการ ที่ยังคงความดันอันตรายหลังจากการถอดสาย AC เหมือนกับ PSM ที่แยกแยกธนาคาร capacitor เป็นกายภาพภายในบ้านหน่วยเดียวกันกับบอร์ดพลังงาน. เวลารอการปล่อยไฟที่จําเป็น (ที่ระบุในคู่มือการบํารุงรักษา FANUC รุ่น Beta i) ต้องถูกสังเกต ก่อนเปิดหน่วยหรือใช้ A20B-2101-0022 ภายในตัวชี้วัดการชาร์จ LED (ถ้ามี) และการวัดระดับความกระตุ้นของบัส DC ยืนยันการปล่อย.
Q5: A20B-2101-0022 เป็นที่เข้ากันได้กับหน่วย βiSVSP ที่ใช้ #A และ #C ช่องทาง?
ซีรี่ย์ A06B-6134 ประกอบด้วย #A (สแตนดาร์ดอินเตอร์เฟซ) และ #C (ชนิด C อินเตอร์เฟส)บอร์ดพลังงาน (A20B-2101-0022) ให้การเชื่อมต่อไฟฟ้าปัจจุบันสูงที่เป็นอิสระจากชนิดของอินเตอร์เฟซการสื่อสาร CNC. ไม่ว่าตัวแปร #A และ #C จะมีแบรนด์พลังงานเดียวกันหรือไม่ ขึ้นอยู่กับว่ามีความแตกต่างของเครื่องเชื่อมหรือฮาร์ดแวร์ระหว่างทั้งสองDNC Electronics อ้างอิง "A06B-6134-H203#A" และ "A06B-6134-H203#C" เป็นหน่วยที่แยกกัน.
