เครื่องตรวจจับ Fanuc A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

FANUC A20B-2002-0300 ∙ Alpha Series Spindle Motor Encoder Sensor Unit with Mounting Bracket / On-Board Relay / Type-B Interface อุปกรณ์ที่ใช้กับเครื่องยนต์

ความเร็ว Feedback สําหรับ Spindle ซีรี่ย์ Alpha

A20B-2002-0300 เป็นเซ็นเซอร์เอ็นโคเดอร์มอเตอร์หมุนสําหรับระบบขับเคลื่อนหมุน Alfa ของ FANUC มันติดตั้งอยู่ด้านหลังของมอเตอร์หมุน โดยปกติอยู่ใต้พัดลมลมหมุนและให้สัญญาณการตอบสนอง spindle RPM ที่โมดูลขยาย spindle ของซีรีส์อัลฟ่าต้องควบคุมความเร็ว spindle ภายใต้การตัดภาระ.

ไม่เหมือนกับเครื่องปรับรหัส servo motor ที่รายงานตําแหน่งหมุนโดยเฉพาะหรือเพิ่มเติมสําหรับการควบคุมตําแหน่งหน้าที่หลักของเครื่องปรับรหัสสปินด์คือการตอบสนองความเร็ว สัญญาณต่อเนื่องที่เครื่องปรับรหัสสปินด์อ่านเพื่อรักษา RPM ตามคําสั่งต่อการเปลี่ยนแปลงของแรงตัดโดยไม่มีเซ็นเซอร์โคเดอร์ที่ทํางาน เครื่องขยายสปินด์ไม่สามารถปิดวงจรความเร็วของมัน: มันสูญเสียความสามารถในการรักษาความเร็วคงที่ภายใต้ภาระและความแม่นยําในการกดดันที่แข็งแรง.

หน่วยเซ็นเซอร์เชื่อมต่อกับ JY2 เทอร์มินัลบน Alpha Series spindle amplifier module โดยใช้ Type-B serial interfaceรายละเอียดอินเตอร์เฟซนี้เป็นเฉพาะสําหรับชุดอัลฟ่า ไม่สามารถแลกเปลี่ยนได้กับการตอบสนองที่ใช้ FSSB ของ Alpha i หรือรุ่นขับเคลื่อนหลัง.

มีการปรับปรุงฮาร์ดแวร์สองแบบ: /01A และ /02A ยืนยันการปรับปรุงของหน่วยที่ติดตั้งจากฉลากของมัน ก่อนสั่งเปลี่ยน

ข้อจํากัดหลัก

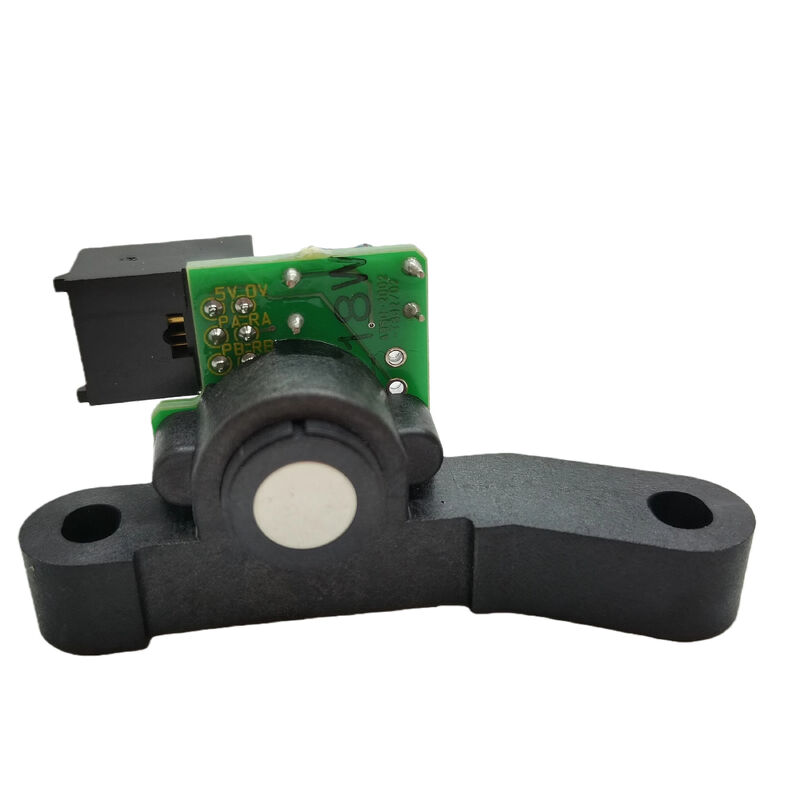

รีเล่ย์บนเครื่องและบราคเกตการติดตั้ง

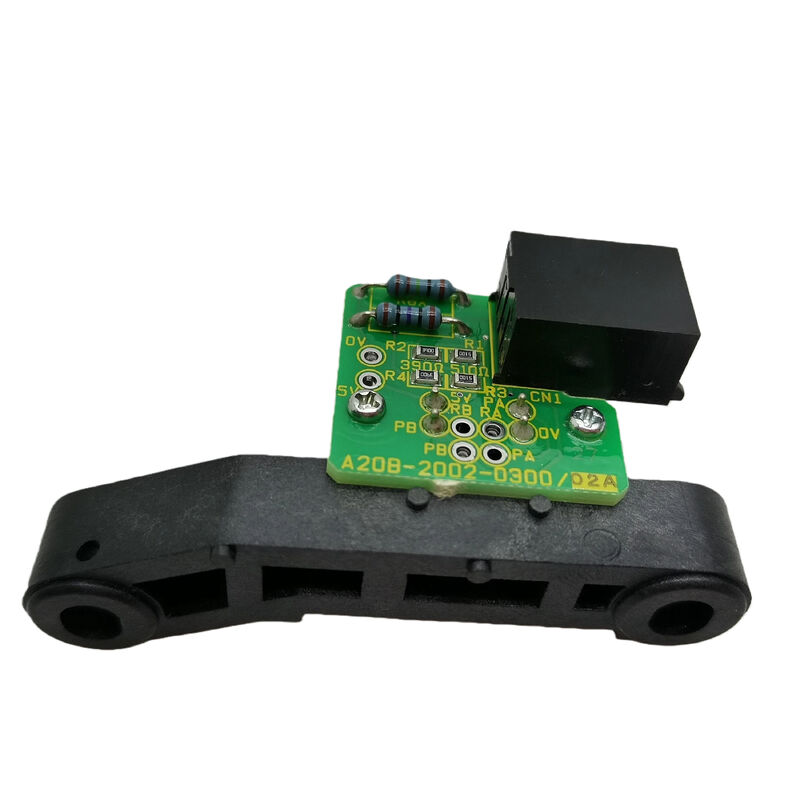

A20B-2002-0300 จําหน่ายเป็นชุดเซ็นเซอร์ที่สมบูรณ์แบบ: PCB กับตัวสลับบนเครื่องถูกติดตั้งอยู่ในกองทุนที่ตั้งมันให้ถูกต้องเทียบกับเป้าหมายเซ็นเซอร์ของมอเตอร์สปินด์หมวกรองรับให้แน่ใจว่า PCB เซ็นเซอร์ถูกตั้งที่ระยะที่ถูกต้องกับวงแหวนเป้าหมายแม่เหล็กของมอเตอร์ ✅ ระยะที่ไม่ถูกต้องผลิตสัญญาณการตอบสนองที่อ่อนแอหรือหายไป แม้แต่จาก PCB ที่ทํางาน.

เมื่อติดตั้งเครื่องสํารอง ตรวจสอบการตั้งตําแหน่งของบราคเก็ตและระยะห่างจากเซ็นเซอร์ไปยังเป้าหมายตามเอกสารการบํารุงรักษามอเตอร์สปินด์PCB ใหม่ที่ติดตั้งในความสะอาดที่ไม่ถูกต้องจะผลิตสถานการณ์สัญญาณเตือนเดียวกันกับที่ล้มเหลว.

FAQ

Q1: A20B-2002-0300 ทําอะไรในระบบขับเคลื่อน?

มันให้ผลตอบสนองของ spindle RPM ให้กับโมดูลเครื่องขยาย spindle ของซีรีส์ Alphaเซ็นเซอร์ตรวจจับการหมุนของหมุนหมุนหมุนของหมุนหมุนและส่งสัญญาณความเร็วที่เครื่องยกระดับผ่านการเชื่อมต่อปลาย JY2โดยไม่มีสัญญาณนี้ เครื่องขยายเสียงไม่สามารถปิดวงจรความเร็วของมันและ spindle ไม่สามารถรักษาความเร็วคงที่ภายใต้ภาระการตัด

Q2: spindle แสดงการล่าความเร็วภายใต้การตัดภาระ แต่ทํางานอย่างถูกต้องที่ไม่มีภาระ?

การล่าความเร็วภายใต้ภาระที่ความเร็วของสปินด์ลดลงหรือสั่นเมื่อแรงตัดเพิ่มขึ้น เป็นอาการที่เป็นลักษณะของความเร็วที่ลดลงหรือสับสนกลับถ้าสัญญาณการตอบสนองความเร็วสะอาดเมื่อไม่มีภาระ แต่ลดลงภายใต้ภาระ (เพราะการสั่นสะเทือนที่ส่งผลต่อระยะห่างจากเซ็นเซอร์ไปยังเป้าหมายหรือการติดต่อของเครื่องเชื่อม)ตรวจสอบตัวพับการติดตั้งเพื่อความคล่อง และตัวเชื่อม JY2 เพื่อการติดต่อระยะสั้น ก่อนเปลี่ยน PCB

Q3: /01A และ /02A สามารถแลกเปลี่ยนกันได้หรือไม่?

การปรับปรุงทั้ง 2 ฉบับมีหน้าที่เดียวกัน ความแตกต่างเล็ก ๆ ของการปรับปรุงฮาร์ดแวร์ยังคงมีอินเตอร์เฟซไฟฟ้าและรายละเอียดการติดตั้งเดียวกัน ในกรณีส่วนใหญ่การปรับปรุงสามารถแลกเปลี่ยนได้แต่ยืนยันการแก้ไขจากสัญลักษณ์ของหน่วยที่ติดตั้งและระบุตามเมื่อสั่งการเพื่อให้แน่ใจว่าการตรงกันอย่างใกล้ชิดที่สุด.

Q4: หลังจากเปลี่ยน A20B-2002-0300 หมุนแสดงความผิดพลาดการตั้งทิศทาง สิ่งที่ควรตรวจสอบ?

หลังจากเปลี่ยนเซ็นเซอร์ การตั้งทิศทางของสปินด์ต้องเริ่มใหม่ การสัมพันธ์มุมของเซ็นเซอร์กับอัคคีพานมอเตอร์อาจแตกต่างกันเล็กน้อยในหน่วยใหม่ Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

Q5: A20B-2002-0300 ยังมีอยู่หรือเปล่า?

ผ่าน FANUC CNC aftermarket ราคากรชิ้นส่วน CNC และผู้เชี่ยวชาญในบริการเครื่องยนต์ spindle มีทั้งหน่วยใหม่และหน่วยมือสองที่ทดสอบยืนยันการปรับปรุง (/01A หรือ /02A) และตรวจสอบทั้ง PCB และบราคเก็ตอยู่ในหน่วยที่จัดส่งการทดสอบฟังก์ชันเรลเล่บนเครื่องและผลิตสัญญาณเซ็นเซอร์ ก่อนการรับหน่วยที่ใช้
