| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2001-0781 |

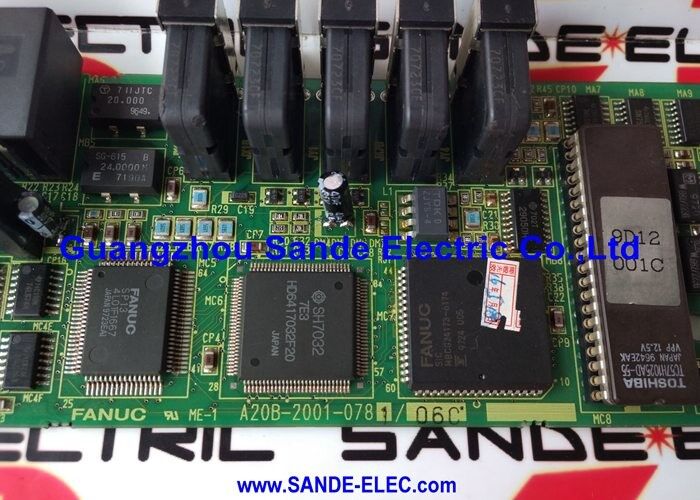

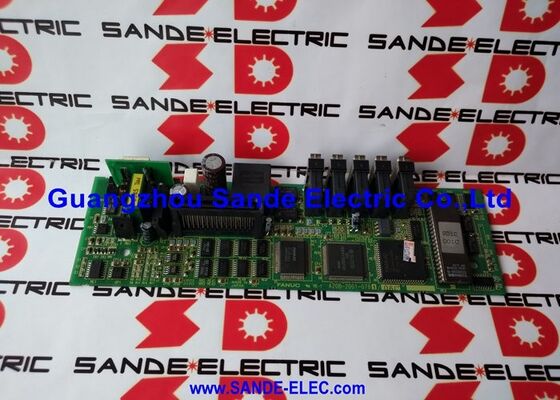

A20B-2001-0781 เป็น PCB ควบคุมที่กำหนดโดยชุดข้อกำหนดทางไฟฟ้าและทางกายภาพที่แม่นยำ พารามิเตอร์แต่ละตัวสะท้อนถึงตัวเลือกการออกแบบโดยเจตนาสำหรับบทบาทในการใช้งานเซอร์โวไดรฟ์ CNC ของ FANUC:
แรงดันไฟฟ้าปฏิบัติการ 24VDC:ราง 24V เป็นลอจิกมาตรฐานและแหล่งจ่ายอินเทอร์เฟซสำหรับบอร์ดควบคุม CNC ของ FANUC การแยกแหล่งจ่ายไฟลอจิก 24V ออกจากบัส DC แรงดันสูง (283–325V) ที่จ่ายพลังงานให้กับเอาท์พุตของเซอร์โวมอเตอร์ ช่วยให้มั่นใจได้ว่าอุปกรณ์อิเล็กทรอนิกส์ควบคุมยังคงจ่ายไฟอยู่แม้ว่าบัสหลักจะปิดอยู่ ช่วยให้ลำดับการปิดระบบแบบควบคุมและการสื่อสารการวินิจฉัยดำเนินต่อไปได้หลังจากถอดกำลังมอเตอร์ออกแล้ว
การป้องกัน Class II (ฉนวนสองชั้น):Class II หมายถึงบอร์ดสร้างด้วยฉนวนเสริมหรือฉนวนสองชั้น ไม่จำเป็นต้องต่อสายดินป้องกัน นี่เป็นมาตรฐานสำหรับบอร์ดควบคุมแรงดันต่ำซึ่งไม่จำเป็นต้องต่อสายดินของวงจรควบคุมเพื่อความปลอดภัย แรงดันไฟฟ้าฉนวนพิกัด 500V ยืนยันว่าบอร์ดสามารถทนต่อแรงดันไฟผิดพลาดที่เกินระดับการทำงาน 24V ได้อย่างมาก
การเคลือบตามแบบ:พื้นผิว PCB ได้รับการปกป้องโดยการเคลือบแบบสม่ำเสมอ — ฟิล์มโพลีเมอร์บางๆ (โดยทั่วไปคืออะคริลิกหรือโพลียูรีเทน) ที่ทาบนบอร์ดที่ประกอบ ในสภาพแวดล้อมของไดรฟ์ CNC การเคลือบตามแบบจะช่วยป้องกันความชื้น ฝุ่นโลหะที่เป็นสื่อกระแสไฟฟ้าจากสภาพแวดล้อมของเครื่องมือกล และไอสารหล่อเย็นที่สามารถเข้าไปในตู้ไดรฟ์ได้แม้จะปิดผนึกแล้วก็ตาม
| พารามิเตอร์ | ค่า |
|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | 24V DC |
| จัดอันดับปัจจุบัน | 1เอ |
| แรงดันไฟฟ้าของฉนวน | 500V |
| ระดับการป้องกัน | คลาสที่สอง |
| ความหนาของบอร์ด | 1.6มม |
| วัสดุฐาน | ไฟเบอร์กลาสอีพอกซี (FR4) |
| การก่อสร้าง | หลายชั้น |
| การเชื่อมต่อ | ขั้วต่อขอบ |
| ระบายความร้อน | ระบายความร้อนด้วยอากาศ |
| การป้องกันพื้นผิว | เคลือบตามแบบ |
A20B-2001-0781 ใช้ซับสเตรต FR4 (อีพ็อกซี่ไฟเบอร์กลาส) ในโครงสร้างหลายชั้น:
FR4:มาตรฐานสำหรับ PCB ควบคุมอุตสาหกรรม FR4 ให้ความเสถียรของมิติที่ต้องการตลอดวงจรอุณหภูมิการทำงานของ CNC คุณสมบัติไดอิเล็กทริกที่เหมาะสมสำหรับความสมบูรณ์ของสัญญาณระหว่างเลเยอร์ และความแข็งแรงเชิงกลเพื่อต้านทานการโค้งงอภายใต้แรงจับยึดของการเสียบตัวเชื่อมต่อที่ขอบ
หลายชั้น:ระนาบสัญญาณ กำลัง และกราวด์มีการกระจายไปตามชั้น PCB ภายในหลายชั้น ระนาบกราวด์เฉพาะให้เส้นทางย้อนกลับที่มีอิมพีแดนซ์ต่ำสำหรับกระแสสัญญาณทั้งหมด ลดการปล่อยรังสีและปรับปรุงภูมิคุ้มกันต่อการรบกวนจากภายนอก ซึ่งทั้งสองอย่างนี้มีความสำคัญในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าของตู้ขับเคลื่อน CNC
1.6 มม.:ความหนาของ PCB อุตสาหกรรมมาตรฐาน เหมาะกับช่องเสียบขอบมาตรฐานโดยไม่มีการดัดแปลง
การเปลี่ยนบอร์ดควบคุมเซอร์โวไดรฟ์:เซอร์โวไดรฟ์ CNC ของ FANUC พัฒนาข้อผิดพลาดในการควบคุมที่ติดตามไปยังบอร์ด A20B-2001-0781 การเปลี่ยนบอร์ดนี้จะคืนค่าฟังก์ชันการควบคุมของไดรฟ์ ในขณะที่ยังคงรักษาฮาร์ดแวร์ระบบจ่ายไฟกระแสสูงเอาไว้
การปรับปรุงตู้ไดรฟ์:ในระหว่างการวางแผนยกเครื่องระบบเซอร์โวไดรฟ์ของ FANUC A20B-2001-0781 จะถูกแทนที่โดยเป็นส่วนหนึ่งของโปรแกรมการต่ออายุ PCB เพื่อรีเซ็ตอายุการใช้งานของบอร์ดควบคุม
คำถามที่ 1: การป้องกัน Class II มีความหมายอย่างไรกับ A20B-2001-0781 และเหตุใดจึงสำคัญ
Class II (ฉนวนสองชั้น) หมายถึงบอร์ดได้รับการออกแบบเพื่อให้ฉนวนเสียหายที่จุดใดๆ จะต้องไม่ส่งผลให้เกิดแรงดันไฟฟ้าที่เป็นอันตรายถึงผู้ใช้หรือกล่องหุ้มที่ต่อสายดิน ซึ่งทำได้โดยการเสริมฉนวนระหว่างวงจรปฐมภูมิกับชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าที่เข้าถึงได้ สำหรับบอร์ดควบคุม 24VDC ในตู้ CNC คลาส II ยืนยันว่าบอร์ดมีคุณสมบัติตรงตามข้อกำหนดด้านความปลอดภัยของการออกแบบฉนวนโดยไม่ต้องต่อสายดินจากตัวบอร์ด
คำถามที่ 2: การเคลือบคอนฟอร์มาลคืออะไร และจะป้องกัน A20B-2001-0781 ได้อย่างไร
การเคลือบตามรูปแบบคือฟิล์มป้องกันฉนวนไฟฟ้าบาง ๆ ที่ใช้กับพื้นผิว PCB ที่ประกอบ สอดคล้องกับโทโพโลยีสามมิติของบอร์ด ครอบคลุมส่วนประกอบต่างๆ ตะกั่วบัดกรี และร่องรอยของ PCB สำหรับการใช้งานไดรฟ์ CNC จะให้การป้องกัน: ความชื้น (ป้องกันฟิล์มความชื้นบนพื้นผิว PCB ระหว่างตัวนำ) ฝุ่นโลหะ (พบได้ทั่วไปในสภาพแวดล้อมการตัดเฉือน) และไอของสารหล่อเย็น การเคลือบป้องกันกระแสรั่วไหลของพื้นผิวที่อาจทำให้เกิดข้อผิดพลาดทางตรรกะหรือความเสียหายของส่วนประกอบ
คำถามที่ 3: ระดับฉนวน 500V หมายความว่าบอร์ดนี้ทำงานที่ 500V หรือไม่
ไม่ 500V คือแรงดันไฟฟ้าฉนวนที่กำหนด — แรงดันไฟฟ้าทดสอบสูงสุดที่ฉนวนของบอร์ดสามารถทนได้ระหว่างตัวนำโดยไม่มีการพัง บอร์ดทำงานที่ 24VDC ระดับฉนวน 500V ให้อัตราความปลอดภัยสูงกว่าแรงดันไฟฟ้าที่ใช้งานมากกว่า 20 เท่า ทำให้มั่นใจได้ว่าฉนวนยังคงมีประสิทธิภาพแม้ในช่วงแรงดันไฟฟ้าชั่วครู่หรือสภาวะความผิดปกติในวงจรขับเคลื่อนโดยรอบ
คำถามที่ 4: เหตุใดบอร์ดควบคุม 24VDC, 1A จึงต้องมีพิกัดฉนวน 500V
A20B-2001-0781 ทำงานภายในตู้เซอร์โวไดรฟ์ โดยที่แรงดันไฟฟ้า DC บัสหลักอยู่ที่ 283–325VDC แม้ว่าตัวบอร์ดจะทำงานที่ 24V แต่ใกล้กับตัวนำบัสไฟฟ้าแรงสูง การเชื่อมต่อสายเคเบิล และส่วนประกอบไฟฟ้าแรงสูงอื่นๆ หมายความว่าฉนวนจะต้องทนต่อแรงดันไฟฟ้าเต็มตู้ในกรณีที่เกิดส่วนโค้ง การติดตาม หรือเหตุการณ์ความล้มเหลวของส่วนประกอบในบริเวณใกล้เคียง ระดับ 500V ช่วยให้มั่นใจได้ว่าฉนวนของบอร์ดจะคงความสมบูรณ์ในสภาพแวดล้อมนี้
คำถามที่ 5: อาการความล้มเหลวทั่วไปที่ระบุว่า A20B-2001-0781 จำเป็นต้องเปลี่ยนมีอะไรบ้าง
โดยทั่วไปข้อบกพร่องของบอร์ดควบคุมเซอร์โวไดรฟ์จะปรากฏเป็น: ไดรฟ์ไม่สามารถเข้าถึงสถานะพร้อมใช้งานแม้จะมีการเชื่อมต่อแหล่งจ่ายไฟและมอเตอร์ถูกต้องก็ตาม; สัญญาณเตือนเซอร์โวเป็นระยะๆ ซึ่งจะล้างเมื่อรีเซ็ตแต่เกิดขึ้นอีก ข้อผิดพลาดในการสื่อสารระหว่างไดรฟ์และ CNC หรือรหัสความผิดปกติที่ชี้ไปที่อุปกรณ์อิเล็กทรอนิกส์ควบคุม ไม่ใช่มอเตอร์ ตัวเข้ารหัส หรืออุปกรณ์กำลัง การตรวจสอบทางกายภาพเพื่อดูความเสียหายที่มองเห็นได้ เช่น การเคลือบผิวตามรอยแตกร้าว ส่วนประกอบที่เปลี่ยนสี หน้าสัมผัสตัวเชื่อมต่อขอบที่เสียหาย รองรับการวินิจฉัยก่อนการเปลี่ยน
