| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

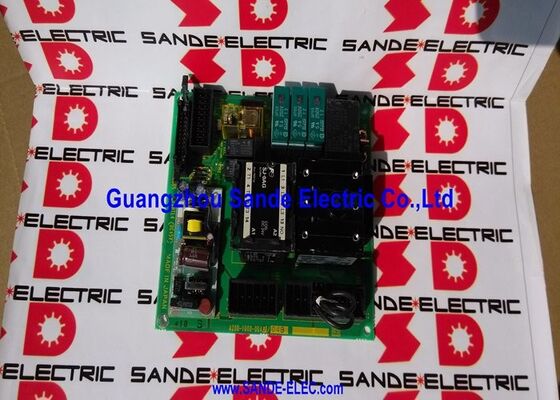

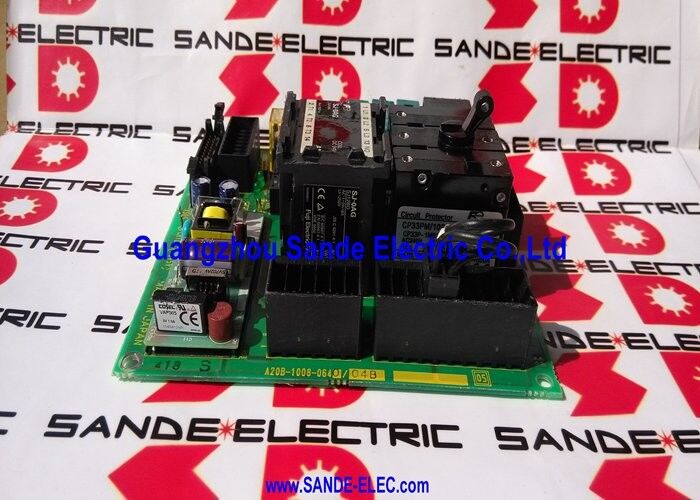

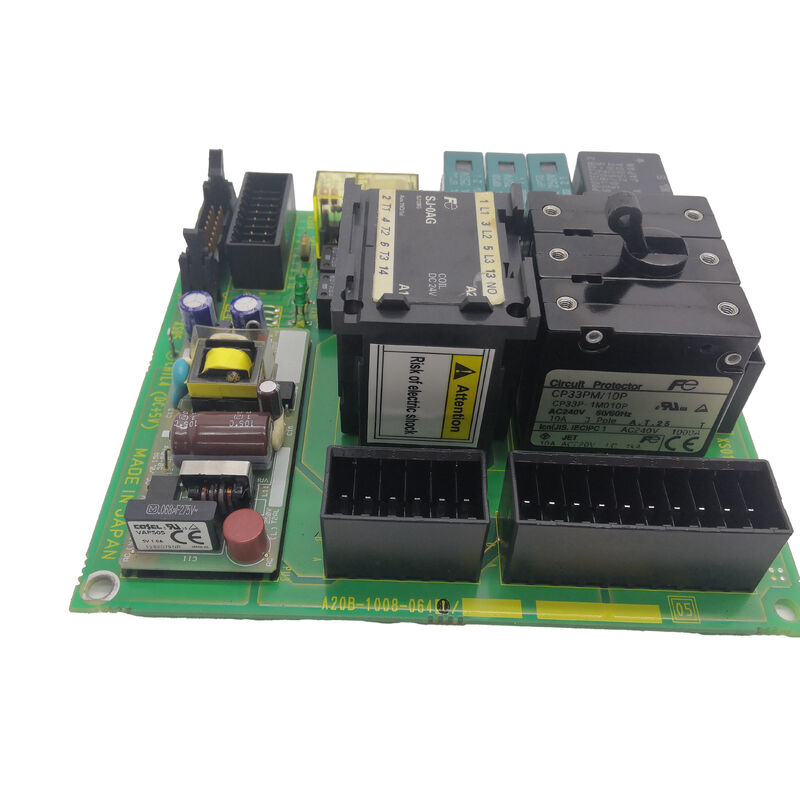

| หมายเลขรุ่น | A20B-1008-0640 |
A20B-1008 ซีรี่ย์คือครอบครัวของ FANUC ของการจําหน่ายพลังงานและการขับเคลื่อนที่เกี่ยวข้องกับพวงจรพิมพ์สําหรับ CNC และการนํามาใช้งานอัตโนมัติและฟังก์ชันการจัดการพลังงานที่เกี่ยวข้องในโมดูลขับเคลื่อน FANUC และฮาร์ดแวร์ควบคุม CNC.
ซีรี่ย์ A20B-1008 ครอบคลุมหลายประเภทแผ่นที่เกี่ยวข้องกับพลังงานที่ใช้ในช่วงสินค้าของ FANUC:
พวงมาลัยพลังงานโมดูลการขับเคลื่อน:การให้บริการเชื่อมต่อพลังงานความดันสูง วงจรวัดกระแสไฟฟ้า และชั้นอินเตอร์เฟซบัส DC ภายในโมดูลเครื่องขยาย servo และ spindle
บอร์ดควบคุมพลังงาน:จําหน่ายไฟฟ้าสะอาดและถูกกําหนดให้กับวงจรโลจิกและการควบคุมภายในหน่วยควบคุม CNC เมื่อฮาร์ดแวร์แปลง AC / DC หลักต้องการระยะการกําหนดเสริม
PCB การบริหารพลังงาน:รวมถึงบอร์ดที่บริหารการจํากัดการลุ้น, ฟังก์ชันการชาร์จก่อน, และวงจรการเริ่มต้นอ่อนในโมดูลการขับเคลื่อนและพลังงาน
A20B-1008-0640 ให้บริการกับฟังก์ชันไฟฟ้าเฉพาะเจาะจงภายในระบบ FANUC ที่ใช้ได้
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-1008-0640 |
| ซีรี่ย์ | A20B-1008 |
| ประเภท | PCB ไฟฟ้า |
| การใช้งาน | FANUC CNC และอัตโนมัติ |
| ผู้ผลิต | บริษัท ฟานุค |
บอร์ดไฟฟ้าทํางานภายใต้สภาพที่เร่งการแก่ตัวของส่วนประกอบมากกว่าบอร์ดโลจิกดิจิตอล
ความเครียดทางความร้อน:ส่วนประกอบการแปลงพลังงาน (ตัวประกอบ, อินดูเตอร์, ทรานซิสเตอร์พลังงาน) มีอุณหภูมิที่สูงกว่าวงจรโลจิกดิจิตอลการลดความเย็นโดยปิดไฟฟ้า (power-off cooling).
ปัจจุบันกระแสกระแส:คอนเดเซนเตอร์ผลิตแบบ DC นํากระแสคลื่นไปโดยต่อเนื่องในการทํางาน กระแสคลื่นนี้ แม้จะอยู่ในขอบเขตที่กําหนดเอง ก็ส่งผลให้การบดลงของคอนเดนเซเตอร์เอเลคโทรลิตส์ในช่วงการใช้งานหลายปี
เครื่องระบายไฟฟ้า:ปัจจุบันการใช้งานของเครื่องจักรในวงจรพลังงานเดียวกัน ทําให้ระดับการเข้าของบอร์ดพลังงานเผชิญกับความกระตุ้นสูงกว่าระดับการทํางานที่กําหนดไว้อุปกรณ์ป้องกันความเครียดระยะยาวซ้ําและดีเอเล็คตริกคอนเดเซนเตอร์.
เมื่อ PCB แหล่งไฟฟ้า A20B-1008-0640 พลาด อาการสะท้อนกระเบื้องไฟฟ้าที่ได้รับผลกระทบ: การสูญเสียฟังก์ชัน CNC, พฤติกรรมที่ไม่ปกติภายใต้ภาระหรือรหัสเตือนระบบที่ชี้ไปยังส่วนของไฟฟ้า.
การเปลี่ยนบอร์ดพลังงาน CNC:ระบบ FANUC CNC พัฒนารหัสเตือนที่เกี่ยวข้องกับความดันไฟฟ้าที่ใช้. หลังจากยืนยันว่าการเข้าของสายไฟฟ้า AC ถูกต้อง, A20B-1008-0640 ได้รับการระบุว่าเป็นบอร์ดไฟฟ้าที่ล้มเหลว.การเปลี่ยนฟื้นฟูการควบคุมความแรงดันที่ถูกต้องและเคลียร์สัญญาณเตือนที่เกี่ยวข้องกับพลังงาน.
ป้องกันการเปลี่ยนแผ่นไฟฟ้าโรงงานที่ใช้ระบบ FANUC CNC ในสภาพแวดล้อมที่ต้องการการใช้พลังงานบ่อยๆ รอบจักรยาน (frequent power cycling) เปลี่ยน A20B-1008-0640 เป็นส่วนหนึ่งของโครงการบํารุงรักษาป้องกันตามกําหนด ก่อนเกิดความล้มเหลวที่เกี่ยวข้องกับอายุ.
Q1: ผมยืนยันได้อย่างไรว่า A20B-1008-0640 เป็นบอร์ดพลังงานที่ถูกต้องสําหรับระบบของผม?
อ่านหมายเลขชิ้นส่วนจากฉลากแผ่นในโมดูล FANUC หรือหน่วยควบคุมที่เกี่ยวข้อง หากฉลากเขียนว่า A20B-1008-0640 นี่คือการเปลี่ยนที่ยืนยันการสอดคล้องหมายเลขชิ้นส่วนกับรายการอะไหล่ในคู่มือการบํารุงรักษาของ FANUC สําหรับรุ่นโมเดลโมเดลเฉพาะ.
Q2: วิธีการรักษาความปลอดภัยใดที่ใช้ก่อนเปลี่ยน A20B-1008-0640?
บอร์ดไฟฟ้ารับรองความดันสูง ก่อนเข้าถึง A20B-1008-0640 ปิดระบบทั้งหมดและอนุญาตให้ตัวประกอบไฟชาร์จเต็มโมดูลการขับเคลื่อนที่มีบอร์ดพลังงานรักษาความตึงเครียดบัส DC หลังการถอดสายไฟฟ้าและตรวจสอบด้วยวอลท์เมตร DC ที่ปรับขนาด ก่อนแตะต่อส่วนประกอบภายใน
คําถามที่ 3: สิทธิผลของ A20B-1008-0640 ที่ล้มเหลวบางส่วนคืออะไร?
การล้มเหลวบางส่วน เช่น เครื่องบดไฟฟ้าที่มีอัตราการบดเล็ก ๆ เพิ่มความกระชับกระแสไฟออก สามารถแสดงออกได้ในรูปแบบการรีเซ็ต CNC ช่วงเวลาหรือสัญญาณเตือนสุ่มที่ปรากฏในขณะที่เครื่องกําลังเต็ม แต่ชัดเจนหลังจากจักรจักรพลังงานอาการเหล่านี้มักจะล่วงหน้าการล้มเหลวอย่างสมบูรณ์แบบ การเปลี่ยนบอร์ดโดยประสานงานเมื่ออาการที่เกี่ยวข้องกับพลังงานระยะสั้นปรากฏ
Q4: A20B-1008-0640 สามารถซ่อมแซมได้ในระดับส่วนประกอบ?
การซ่อมบํารุงแผ่นไฟฟ้า FANUC ระดับส่วนประกอบถูกให้บริการโดยศูนย์บริการเชี่ยวชาญ การซ่อมบํารุงทั่วไปมีส่วนเกี่ยวข้องกับการเปลี่ยนหรืออุปกรณ์ปรับความถูกต้องที่เสียหายสําหรับระบบที่มีความสําคัญต่อการผลิต การเปลี่ยนแผ่นโดยตรงมักจะเร็วขึ้น การซ่อมแซมเป็นไปได้เมื่อมีสินค้าที่เปลี่ยนไม่ได้ หรือเมื่อความผิดพลาดเป็นองค์ประกอบที่แยกแยกได้อย่างชัดเจน
Q5: การเปลี่ยน A20B-1008-0640 ต้องการการเปลี่ยนแปลงการตั้งค่า CNC ไหม?
บอร์ดไฟฟ้าเป็นองค์ประกอบของฮาร์ดแวร์ ̇ พวกมันไม่เก็บปารามิเตอร์ CNC การเปลี่ยน A20B-1008-0640 ไม่ต้องการการเปลี่ยนแปลงปารามิเตอร์ CNC หลังจากการติดตั้งอะไหล่เริ่มใช้งานระบบและตรวจสอบความแรงกดไฟฟ้าทั้งหมดในระยะของรายละเอียด ก่อนที่จะกลับมา CNC หรือระบบขับเคลื่อนในการทํางานปกติ.
