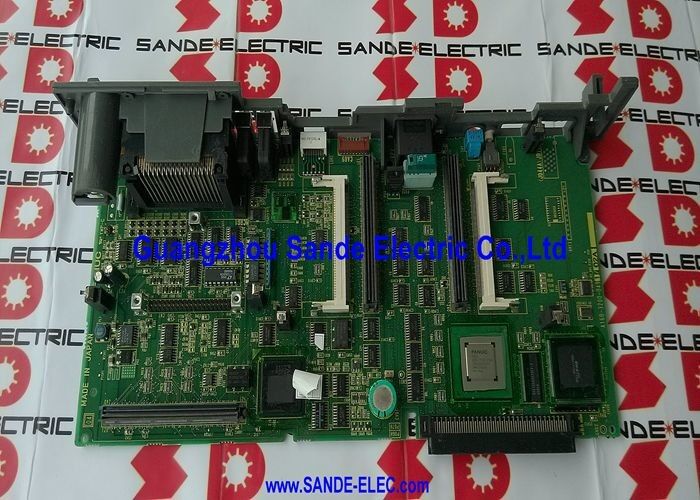

Fanuc กระดานหลัก A16B-3200-0491 A16B-32OO-O491 A16B32000491

A16B-3200-0491 | บอร์ด CPU หลัก FANUC ซีรีส์ 0i-B — PMC-SB7 / สูงสุด 6 แกน / 0i-TB และ 0i-MB / หน่วยความจำแบบโมดูลาร์ SMD

ซีรีส์ 0i-B — เจเนอเรชัน 0i ที่สอง

FANUC ซีรีส์ 0i มีความก้าวหน้าผ่านฮาร์ดแวร์หลายรุ่น: 0i-A, 0i-B, 0i-C, 0i-D และ 0i-F A16B-3200-0491 เป็นบอร์ด CPU หลักสำหรับรุ่น 0i-B — "คอนโทรลเลอร์ Fanuc Series 0i ตัวที่ 2" (DNC Electronics)

แพลตฟอร์ม 0i-B นำความก้าวหน้าด้านความสามารถที่สำคัญมาเหนือ 0i-A:

• PMC-SB7 มาแทนที่ PMC-SB2 ของรุ่น 0i-A — ขั้นบันไดที่มากขึ้น การลงทะเบียนข้อมูลที่มากขึ้น และรอบการดำเนินการ PMC ที่เร็วขึ้น
• ความสามารถแบบ 6 แกนรองรับการกำหนดค่าเครื่องจักรที่ซับซ้อนมากขึ้น
• สถาปัตยกรรมหน่วยความจำ SMD แบบโมดูลาร์ช่วยให้การกำหนดค่ามีความยืดหยุ่นสำหรับความต้องการของเครื่องจักรที่แตกต่างกัน

0i-B ถูกนำไปใช้อย่างกว้างขวางกับเครื่องกลึง (0i-TB) และเครื่องจักรอัตโนมัติ (0i-MB) ทั่วโลก

ข้อมูลจำเพาะที่สำคัญ

PMC-SB7 — ตัวควบคุมลำดับสำหรับ 0i-B

PMC-SB7 เป็นรุ่นตัวควบคุมเครื่องจักรที่ตั้งโปรแกรมได้ซึ่งรวมอยู่ในแพลตฟอร์ม 0i-B ในสถาปัตยกรรม CNC ของ FANUC นั้น PMC รันลอจิกลำดับเครื่องจักร — โปรแกรมแลดเดอร์ที่ควบคุมฟังก์ชันของเครื่องจักรที่ไม่ต้องตัดทั้งหมด: การควบคุมน้ำหล่อเย็น ระบบไฮดรอลิก ตัวเปลี่ยนเครื่องมือ อินเตอร์ล็อคประตู และการตอบสนองของแผงควบคุม

การกำหนด "SB7" ระบุระดับความสามารถของ PMC:

• ขั้นตอนของโปรแกรม:PMC-SB7 มีบันไดขั้นบันไดมากกว่า PMC-SB2 รุ่นเก่า ซึ่งรองรับลำดับเครื่องจักรที่ซับซ้อนมากขึ้นโดยไม่มีข้อจำกัดด้านขนาดโปรแกรม
• ความจุข้อมูล:มีการลงทะเบียน D (ข้อมูล) และ K (เก็บรีเลย์) เพิ่มเติมสำหรับตรรกะลำดับที่ซับซ้อน
• ความจุอินพุต/เอาท์พุต:ขยายการกำหนดที่อยู่จุด I/O เพื่อจัดการกับเครื่องจักรที่มีจำนวนจุด I/O มากขึ้น

การบูรณาการของ PMC-SB7 บนเมนบอร์ด A16B-3200-0491 โดยตรงทำให้สถาปัตยกรรมฮาร์ดแวร์ CNC ง่ายขึ้น โดยไม่จำเป็นต้องใช้บอร์ด PMC แยกต่างหาก

สถานการณ์การใช้งาน

0i-TB CNC เมนบอร์ดหลักล้มเหลว:เครื่องกลึง FANUC 0i-TB สูญเสีย CNC — การบูตล้มเหลว การแจ้งเตือนระบบอย่างต่อเนื่อง A16B-3200-0491 ถูกระบุว่าเป็นข้อบกพร่อง โมดูลหน่วยความจำจะถูกถ่ายโอนไปยังบอร์ดทดแทน บูท CNC ด้วยซอฟต์แวร์และโปรแกรม PMC ที่มีอยู่ของเครื่อง

การเปลี่ยนกระดานหลักของศูนย์เครื่องจักรกล 0i-MB:เครื่องแมชชีนนิ่งเซ็นเตอร์ 0i-MB แบบ 3 แกนจำเป็นต้องเปลี่ยนแผงวงจรหลัก ความสามารถแบบ 6 แกนของ A16B-3200-0491 ช่วยเพิ่มพื้นที่ว่างสำหรับการใช้งานแบบ 3 แกนนี้

คำถามที่พบบ่อย

คำถามที่ 1: A16B-3200-0491 (0i-B) และเมนบอร์ด 0i-C หรือ 0i-D แตกต่างกันอย่างไร

0i แต่ละรุ่นใช้สถาปัตยกรรมเมนบอร์ดที่แตกต่างกัน 0i-B (A16B-3200-0491) ทำงาน PMC-SB7 และใช้บอร์ดซีรีส์ A16B-3200 0i-C ใช้บอร์ดซีรีส์ A20B-8100 0i-D ใช้บอร์ดซีรีส์ A20B-8200 เหล่านี้เป็นรุ่นฮาร์ดแวร์ที่แตกต่างกัน — บอร์ดไม่สามารถใช้แทนกันได้ระหว่างรุ่น

คำถามที่ 2: A16B-3200-0491 สามารถจัดส่งแบบมีหรือไม่มีโมดูล SMD ได้หรือไม่

DNC Electronics ยืนยันว่าบอร์ด "ไม่มีโมดูล SMD มาให้ เนื่องจากเป็นรุ่นทั่วไปของบอร์ดสำหรับเครื่องมือกล CNC โดยเฉพาะ" ซึ่งหมายความว่าโมดูลหน่วยความจำ SMD ที่ถูกต้อง (FROM, DRAM, SRAM) เฉพาะสำหรับการกำหนดค่าเครื่องที่ติดตั้งจะต้องถ่ายโอนจากบอร์ดเดิมหรือจัดหาและกำหนดค่าแยกต่างหาก ยืนยันข้อกำหนดจำเพาะของโมดูลที่จำเป็นจากเอกสารประกอบฮาร์ดแวร์ของเครื่อง

Q3: A16B-3200-0491 รองรับจำนวนแกนสูงสุดเท่าใด

MRO Electric และ DNC Electronics ยืนยันได้ถึง 6 แกนสำหรับ A16B-3200-0491 จำนวนแกนจริงขึ้นอยู่กับการกำหนดค่าเครื่อง 0i-B และตัวเลือกซอฟต์แวร์เฉพาะ 0i-TB (เครื่องกลึงตัวกลาง) มาตรฐานใช้ 2-4 แกน มาตรฐาน 0i-MB (แมชชีนนิ่งเซ็นเตอร์) ใช้ 3-4 แกน ความสามารถแบบ 6 แกนช่วยเพิ่มพื้นที่ว่างสำหรับการกำหนดค่าที่ซับซ้อนยิ่งขึ้น

คำถามที่ 4: การเปลี่ยน A16B-3200-0491 จำเป็นต้องสำรองข้อมูลโปรแกรม PMC หรือไม่

โปรแกรมแลดเดอร์ PMC อยู่ในโมดูลหน่วยความจำ SRAM - หากโมดูล SRAM ถูกถ่ายโอนไปยังบอร์ดทดแทน โปรแกรม PMC จะยังคงอยู่ อย่างไรก็ตาม ควรสำรองข้อมูล SRAM ทั้งหมดให้สมบูรณ์เสมอ (พารามิเตอร์ โปรแกรม PMC โปรแกรมชิ้นส่วน) ก่อนการบำรุงรักษาเมนบอร์ดใดๆ หากโมดูล SRAM เสียหาย จำเป็นต้องกู้คืนโปรแกรมจากการสำรองข้อมูล

Q5: A16B-3200-0491 มีการรับประกันอะไรบ้าง

ซัพพลายเออร์หลายรายยืนยันการรับประกัน: MRO Electric (รับประกัน 1 ปี ต่อข้อมูลผู้ใช้), CNC Tools LLC (รับประกัน 12 เดือน ทดสอบแล้ว 100%) บอร์ดได้รับการจัดเตรียมและซ่อมบำรุงอยู่เสมอ แม้ว่ารุ่น 0i-B จะครบกำหนดแล้วก็ตาม นอกจากนี้ ยังมีบริการซ่อมแซมผ่านผู้ให้บริการเฉพาะทางของ FANUC
