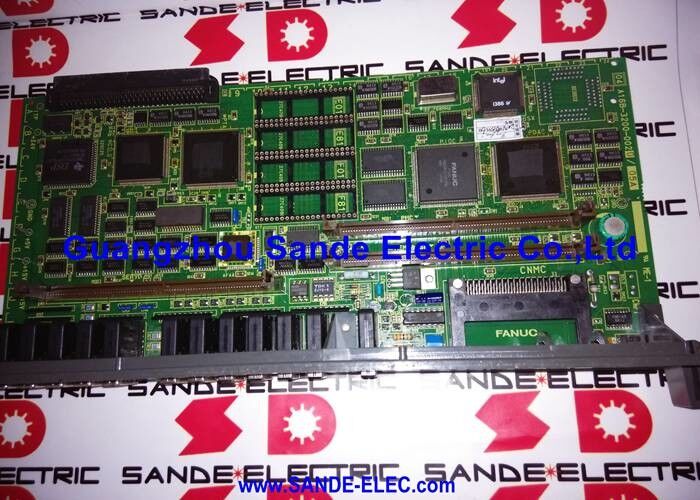

A16B-3200-0020 | บอร์ด CPU หลัก FANUC ซีรีส์ 21-TB — 4 แกน / 3 สล็อต / SERVO / PMC / MEM & SP / ตัวเชื่อมต่อแบบยึดด้านหน้า

ซีรีส์ 21-TB — CNC ขนาดกะทัดรัดสำหรับการกลึง

FANUC ซีรีส์ 21 ครองตำแหน่งทางการตลาดเฉพาะในกลุ่มผลิตภัณฑ์ CNC ของ FANUC: มีความสามารถมากกว่าซีรีส์ประหยัด 0 แต่มีขนาดกะทัดรัดกว่าและราคาต่ำกว่าซีรีส์ 16/18 ทั้งหมด การกำหนด "21" วางไว้ระหว่างรุ่นเหล่านี้ โดยนำเสนอคุณสมบัติที่สมดุลสำหรับเครื่องกลึงขนาดเล็กถึงขนาดกลาง (21-TB) และเครื่องจักรอัตโนมัติครบวงจร (21-MB)

การกำหนดค่า 21-TB (Turning Center) ได้ปรับแต่งระบบสำหรับการใช้งานเครื่องกลึง: การชดเชยรัศมีจมูกเครื่องมือ ความเร็วพื้นผิวคงที่ การทำเกลียว และรอบการบรรจุกระป๋องเฉพาะงานกลึงที่เป็นมาตรฐาน

A16B-3200-0020 เป็นบอร์ด CPU หลักสำหรับการควบคุม 21 TB นี้ ซึ่งเป็นคอร์ทางกายภาพที่บอร์ดและโมดูลอื่นๆ ทั้งหมดเชื่อมต่อและพึ่งพา

ข้อมูลจำเพาะที่สำคัญ

ความสามารถ 4 แกน

A16B-3200-0020 รองรับแกนควบคุมได้สูงสุด 4 แกน ซึ่งเพียงพอสำหรับการกำหนดค่าเครื่องกลึงส่วนใหญ่:

• เครื่องกลึง 2 แกนมาตรฐาน (X และ Z):มีการใช้ความจุสองในสี่
• เครื่องกลึง 3 แกนพร้อมแกน Y หรือสปินเดิลย่อย:ใช้สามขวาน
• เครื่องกลึงป้อมปืนคู่ 4 แกน (X1, Z1, X2, Z2):ใช้ความจุสี่แกนเต็ม

สำหรับเครื่องจักรที่ต้องใช้แกนมากขึ้น ซีรีส์ 16 หรือ 18 จะเป็นแพลตฟอร์มที่เหมาะสม ความจุแบบสี่แกนของ 21-TB นั้นเข้ากันได้ดีกับเครื่องกลึงที่ปกติจะติดตั้งไว้

สถานการณ์การใช้งาน

เมนบอร์ด CNC ขนาด 21-TB ทำงานล้มเหลว:เครื่องกลึง CNC ที่มีระบบควบคุม FANUC 21-TB สูญเสียการตอบสนองทั้งหมดหลังจากเปิดเครื่อง แรงดันไฟจ่ายยืนยันว่าถูกต้อง เมนบอร์ด A16B-3200-0020 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยน — ด้วยการติดตั้งโมดูลเซอร์โว, PMC และ MEM & SP อีกครั้ง — และการกู้คืนพารามิเตอร์จากการสำรองข้อมูลจะทำให้เครื่องกลับสู่การผลิต

การปรับปรุงระบบควบคุม CNC ใหม่:เครื่องกลึงรุ่นเก่าขนาด 21 TB ได้รับการตกแต่งใหม่เพื่อให้บริการอย่างต่อเนื่อง กระดานหลัก A16B-3200-0020 ถูกแทนที่ด้วยโดยเป็นส่วนหนึ่งของการต่ออายุชุดควบคุมโดยรวม

คำถามที่พบบ่อย

คำถามที่ 1: โมดูลใดบ้างที่ต้องถ่ายโอนไปยัง A16B-3200-0020 ทดแทน

โมดูลสล็อตทั้งสามโมดูล — การ์ด SERVO, โมดูล PMC และโมดูล MEM & SP — จะต้องถูกถอดออกจากบอร์ดเก่า และติดตั้งในช่องเดียวกันบนชิ้นส่วนทดแทน โมดูลเหล่านี้มีซอฟต์แวร์ของ CNC และข้อมูลที่กำหนดค่าไว้ นอกจากนี้ โมดูล FROM/SRAM (ที่เก็บข้อมูลโปรแกรมและพารามิเตอร์) บนกระดานหลักจะต้องถูกถ่ายโอนเหมือนเดิม

คำถามที่ 2: A16B-3200-0020 เข้ากันได้กับรุ่น Series 21-MB (แมชชีนนิ่งเซ็นเตอร์) หรือไม่

A16B-3200-0020 ได้รับการยืนยันสำหรับเครื่องกลึงขนาด 21 TB 21-MB (แมชชีนนิ่งเซ็นเตอร์) อาจใช้เมนบอร์ดที่แตกต่างกันซึ่งมีการกำหนดค่าสล็อตหรือการสนับสนุนซอฟต์แวร์ที่แตกต่างกัน CNC Electronics ตั้งข้อสังเกตว่าบอร์ดนี้เรียกว่า "CPU PCB ซีรีส์ระบบควบคุม 21B" ซึ่งครอบคลุมแพลตฟอร์มซีรีส์ 21 ตรวจสอบจากเอกสารประกอบอะไหล่ของเครื่องเฉพาะก่อนสั่งซื้อ

คำถามที่ 3: จะเกิดอะไรขึ้นกับโปรแกรม CNC เมื่อเปลี่ยน A16B-3200-0020

หากโมดูล MEM & SP และโมดูล FROM/SRAM ถูกถ่ายโอนจากบอร์ดเดิม โปรแกรม พารามิเตอร์ และข้อมูล PMC ทั้งหมดจะถูกเก็บรักษาไว้ หากไม่มีโมดูลเหล่านี้ (เช่น เสียหาย) จำเป็นต้องกู้คืนข้อมูลทั้งหมดจากการสำรองข้อมูล นี่คือเหตุผลว่าทำไมการสำรองข้อมูลก่อนการบำรุงรักษาเมนบอร์ดจึงถือเป็นแนวทางปฏิบัติที่สำคัญ

คำถามที่ 4: A16B-3200-0020 สามารถซ่อมแซมแทนที่จะเปลี่ยนใหม่ได้หรือไม่

CNC Tools LLC และศูนย์บริการผู้เชี่ยวชาญอื่นๆ ให้บริการซ่อมบอร์ดนี้ สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต การเปลี่ยนแบบบอร์ดต่อบอร์ดมักจะเร็วกว่า สำหรับสถานการณ์ที่มีความเร่งด่วนน้อยกว่า การซ่อมแซมเป็นทางเลือกที่คุ้มค่าเมื่อความล้มเหลวเกี่ยวข้องกับข้อบกพร่องระดับส่วนประกอบที่สามารถระบุได้

คำถามที่ 5: จำเป็นต้องอัพเดตเฟิร์มแวร์หรือไม่หลังจากติดตั้ง A16B-3200-0020 ทดแทนแล้ว?

เฟิร์มแวร์ระบบ CNC ถูกจัดเก็บไว้ในโมดูล FROM (Flash ROM) — แยกจากเมนบอร์ด หากโมดูล FROM จากระบบเดิมถูกถ่ายโอนไปยังบอร์ดทดแทน เฟิร์มแวร์จะยังคงอยู่และไม่จำเป็นต้องทำการแฟลชใหม่ หากต้องใช้โมดูล FROM ใหม่ จะต้องโหลดเวอร์ชันเฟิร์มแวร์ FANUC ที่ถูกต้องสำหรับ 21-TB
