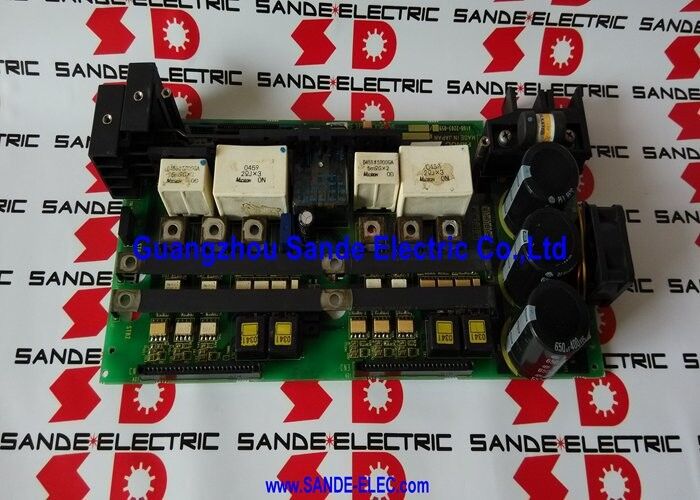

บอร์ดแม่ A16B-2203-0590 A16B22030590

A16B-2203-0590 FANUC แอลฟ่า SVM2-12/40 บอร์ดการเชื่อมต่อ

SVM2-12/40 ราคากลางสองแกนแบบไม่เท่าเทียม

FANUC Alpha SVM2-12/40 เป็นโมดูลเครื่องเสริมเสียง servo สองแกนที่มีการจัดลําดับกระแสไฟฟ้าที่แตกต่างกันในแต่ละแกน ไม่เหมือนกับ SVM2-12/12 ที่สมอง (12A บนทั้งสองแกน) หรือ SVM2-40/40 (40A บนทั้งสองแกน)การตั้งค่า 12/40 ให้:

• 12A แกน (ภาระเบากว่า):สําหรับแกนเครื่องที่เบากว่า รางเครื่องมือ, การหมุนชิ้นงาน, หรือแกนช่วยที่มีความต้องการของ servo motor ที่เล็กกว่า
• แกน 40A (ภาระหนักกว่า):สําหรับแกนเครื่องจักรที่หนักกว่า โดยทั่วไปแกนการถ่ายทอดหลักที่มีมอเตอร์ขนาดใหญ่และความต้องการความอ่อนแอที่สูงกว่า

การผสมคู่แบบไม่สมมาตรนี้ทําให้ผู้ผลิตเครื่องสามารถให้กระแสของเครื่องขยายพลังงาน servo ตรงกับความต้องการจริงของแต่ละแกนได้อย่างใกล้ชิดการติดตั้งโมดูลแบบเดียวกัน 40/40 ที่แกนหนึ่งต้องการเพียง 12A ค่าเสียและพื้นที่ตู้SVM2-12/40 เป็นทางเลือกที่ดีที่สุดสําหรับเครื่องจักรที่มีแกนเบาและแกนหนัก

ข้อจํากัดหลัก

ประเภท A และ FSSB ผังไฟฟ้าหนึ่งสําหรับทั้งสองอินเตอร์เฟซ

A16B-2203-0590 ให้บริการ SVM2-12/40 ในทั้งสองรูปแบบของอินเตอร์เฟซ:

อินเตอร์เฟซประเภท A (A06B-6079-H204)อินเตอร์เฟซบัสเซอร์โวซีเรียล โดยใช้สายเคเบิลพิเศษจาก CNC โรงงานอินเตอร์เฟสยุคก่อนหน้านี้ ยังเป็นเรื่องปกติในระบบซีรีส์ 15 และซีรีส์ i ช่วงแรก

อินเตอร์เฟซ FSSB (A06B-6096-H204):อินเตอร์เฟซเซอร์โวบัสไฟเบอร์ออปติกที่ใช้ในระบบ CNC ซีรี่ย์ i ให้ความคุ้มกันกับเสียงกระแทกไฟฟ้าแม่เหล็กจากกระเป๋าขับเคลื่อน

ชุดเครื่องเชื่อมไฟฟ้าของแผ่นสายไฟฟ้าสามารถรองรับทั้งสองชนิดของอินเตอร์เฟสได้ เนื่องจากขนาดของแผ่นเครื่องจักรกลและการจัดวางเครื่องเชื่อม / รถบัสเป็นเรื่องปกติในแบบ A และ FSSB SVM2-12/40เพียง PCB การควบคุมและเชื่อม servo bus แตกต่างระหว่างทั้งสอง

สถานการณ์การใช้งาน

SVM2-12/40 ความผิดพลาดในแผ่นสายไฟ:โมดูล FANUC Alpha สร้างรหัสเตือนที่ส่งผลต่อแกนทั้งสอง แผนการตรวจสอบ PCB อย่างถูกต้อง แต่การตรวจพบรอยเชื่อมมอเตอร์กระแสไฟฟ้าสูงที่เสียหายบนแผ่นสายไฟA16B-2203-0590 การทดแทนฟื้นฟูความสมบูรณ์แบบของพานเชื่อมของโมดูลและทั้งสองแกนการทํางาน servo.

การปรับปรุงโมดูล:โมดูล Alpha SVM2-12/40 ผ่านการปรับปรุงโรงงาน. บอร์ดสาย A16B-2203-0590 ถูกเปลี่ยนพร้อมกับ PCB การควบคุมเพื่อให้มีการอัพเดทบอร์ดภายในอย่างสมบูรณ์แบบ.

FAQ

Q1: A16B-2203-0590 สามารถใช้ใน FSSB-interface SVM2-12/40 และยัง SVM2-12/40 ประเภท A ได้หรือไม่?

ใช่ คู่มือการบํารุงรักษาของ FANUC Alpha ยืนยัน A16B-2203-0590 เป็นแผ่นสายไฟสําหรับทั้ง A06B-6079-H204 (ประเภท A) และ A06B-6096-H204 (FSSB) โมดูลบอร์ดสายไฟเป็นองค์ประกอบโครงสร้างที่เหมือนกันสําหรับทั้งสองตัวแปรของอินเตอร์เฟซ. เครื่องเชื่อมต่ออินเตอร์เฟซ CNC servo บนบอร์ดสายรับทั้งสายเคเบิลประเภท A และ FSSB เครื่องเชื่อมต่อไฟเบอร์ออปติกหรือการเชื่อมต่อเฉพาะอินเตอร์เฟซถูกทําผ่านตัวเชื่อมของ PCB การควบคุมแทนที่บอร์ดสายไฟ.

คําถามที่ 2: เป็น PCB การควบคุมที่คู่กับ A16B-2203-0590 ใน SVM2-12/40?

สําหรับระบบควบคุม HRV3 (ระบบควบคุมกระแสที่มีประสิทธิภาพสูงกว่า) บอร์ดสายไฟ A16B-2203-0590 คู่กับระบบควบคุม PCB A20B-2100-0541 (อินเตอร์เฟส FSSB) สําหรับระบบตั้งค่ามาตรฐานการจับคู่ขึ้นอยู่กับการสร้างโมดูลตารางคู่มือการบํารุงรักษา FANUC Alpha Series ระบุว่า: "เมื่อใช้ HRV3 ใช้บอร์ดต่อไปนี้ด้วยกัน: บอร์ดสาย: A16B-2203-059X / บอร์ดวงจรพิมพ์: A20B-2100-054X"

Q3: ทําไม SVM2-12/40 ใช้การเรตติ้งกระแสปัจจุบันที่ไม่เท่าเทียมกันแทน 40/40 แบบเดียวกัน?

การปรับปรุงการขับเคลื่อนที่ตรงกับกระแสปัจจุบันลดต้นทุนและปรับปรุงการจัดการความร้อน ระยะการออก 40A สําหรับแกน 12A เสียประมาณ 30A ของกําลังปริมาณ, เพิ่มต้นทุนในอุปกรณ์ IGBT, การเย็น,และขนาดของตู้. SVM2-12/40 ให้แกนแต่ละแกนแม่นยําที่มันต้องการ. นี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งบน lathes CNC ที่แกน Z (การขนส่ง) ส่งภาระสูงกว่าแกน X (สไลด์ข้าม)หรือบนเครื่องจักรที่มีแกนหนึ่งเป็นตัวช่วยเบา ๆ แทนที่จะเป็นแกนตัดหลัก.

Q4: หลังจากติดตั้ง A16B-2203-0590 แทนแล้ว ต้องเปลี่ยนเส้นทางของเคเบิลโคเดอร์หรือเคเบิลมอเตอร์หรือไม่?

เครื่อง Encoder และเครื่องเชื่อมเคเบิลมอเตอร์บนแผ่นสายไฟรักษา pinout ฟิสิกอลและการปรับแต่งกลเดียวกันกับแผ่นเดิมการเชื่อมต่อสายไฟฟ้าถูกทําใหม่ในตําแหน่งเชื่อมต่อเดียวกันบนบอร์ดใหม่ ไม่จําเป็นต้องเปลี่ยนเส้นทางหรือปรับปรุงสายไฟของเครื่อง.

Q5: บอร์ดสายไฟ A16B-2203-0590 สามารถเปลี่ยนได้หรือไม่ โดยไม่เข้าถึง PCB การควบคุม?

ภายในตัวโครง SVM2-12/40 โมดูล PCB การควบคุมติดตั้งบนบนของแผ่นสายไฟPCB การควบคุมต้องถอนออกก่อนที่จะเปิดเผย hardware การยึดของแผ่นสายไฟ.สองบอร์ดถูกแยกออกภายในโมดูล หลังจากการเปลี่ยน A16B-2203-0590,PCB การควบคุมถูกติดตั้งใหม่บนบอร์ดสายไฟใหม่ ก่อนที่โมดูลจะปิดและติดตั้งใหม่ในตู้ขับเคลื่อน.
