A16B-2202-0432 | FANUC Alpha SPM PCB ควบคุม — การ์ดยอดนิยมสำหรับซีรีส์ A06B-6088 / SPM-15 ถึง SPM-55 / 283–325VDC / อินเทอร์เฟซประเภท 1

SPM - โมดูลไดรฟ์ Spindle ที่บอร์ดนี้ควบคุม

FANUC Alpha SPM (โมดูลกำลังสปินเดิล) ขับเคลื่อนมอเตอร์สปินเดิลหลักของเครื่องมือกล โดยจะวางอยู่ในตู้ไดรฟ์ข้าง PSM และโมดูลเซอร์โว โดยดึงกำลังจากบัส DC ของ PSM แล้วแปลงเป็นเอาต์พุต AC แรงดันแปรผันความถี่แปรผันสำหรับมอเตอร์สปินเดิล

ซีรี่ส์ A06B-6088 ครอบคลุมการจัดอันดับ SPM ที่หลากหลาย:

• เอสพีเอ็ม-15(A06B-6088-H215): ขับเคลื่อนมอเตอร์สปินเดิล Alpha 12, AlphaP15, AlphaP18
• เอสพีเอ็ม-22(A06B-6088-H222): ขับเคลื่อนมอเตอร์แกน Alpha aP30, Alpha 15
• เอสพีเอ็ม-26(A06B-6088-H226): ขับเคลื่อนมอเตอร์แกน Alpha aP40, Alpha 26
• เอสพีเอ็ม-30(A06B-6088-H230): ขับเคลื่อนมอเตอร์สปินเดิล Alpha 30, AlphaP40
• เอสพีเอ็ม-45(A06B-6088-H245): ขับเคลื่อนมอเตอร์สปินเดิลกำลังสูงที่ 45kW
• เอสพีเอ็ม-55(A06B-6088-H255): ความสามารถ 55kW

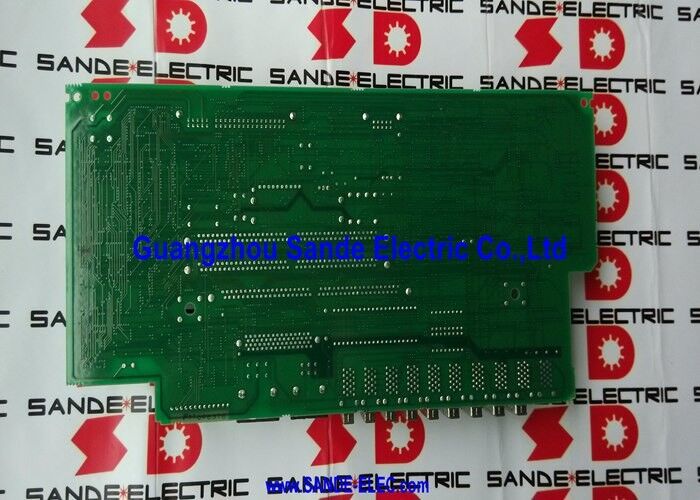

A16B-2202-0432 คือควบคุม PCB (การ์ดด้านบน)ภายในตัวแปร SPM เหล่านี้ทั้งหมด บอร์ดหนึ่งตัวรองรับช่วง SPM-15 ถึง SPM-55 ทั้งหมด

ข้อมูลจำเพาะที่สำคัญ

อินเทอร์เฟซประเภท 1 — การตอบสนองของมอเตอร์แกนหมุน

การกำหนด "ประเภท 1 (ข้อกำหนดมาตรฐาน)" ระบุอินเทอร์เฟซป้อนกลับของมอเตอร์สปินเดิลที่ SPM นี้ใช้:

เซ็นเซอร์เอ็ม:เซ็นเซอร์ตำแหน่ง/ความเร็วมาตรฐานสำหรับมอเตอร์สปินเดิล FANUC Alpha ใช้สำหรับการตอบสนองความเร็วและการวางตำแหน่งแกนหมุน

เซ็นเซอร์ MZ:ตัวแปรเซ็นเซอร์ความเร็วเป็นศูนย์/ตำแหน่งที่ใช้ในการกำหนดค่ามอเตอร์ในตัว

รหัสตำแหน่ง:ตัวเข้ารหัสตำแหน่งความละเอียดสูงสำหรับการใช้งานสปินเดิลตามแกน C — การตัดเกลียว การต๊าปแบบแข็ง ฟังก์ชันสปินเดิลแบบซิงโครไนซ์

A16B-2202-0432 ประมวลผลคำติชมประเภทเหล่านี้ทั้งหมด วงจรอินเทอร์เฟซป้อนกลับจะอ่านสัญญาณเซ็นเซอร์และใช้สำหรับอัลกอริธึมควบคุมความเร็วแบบวงปิด ช่วยให้มั่นใจว่าสปินเดิลจะเข้าถึงและรักษาความเร็วที่ได้รับคำสั่งได้อย่างแม่นยำภายใต้ภาระการตัดที่แตกต่างกัน

สถานการณ์การใช้งาน

สัญญาณเตือนสปินเดิล SPM บนแมชชีนนิ่งเซ็นเตอร์ 18-MC:โมดูลสปินเดิล FANUC Alpha SPM-22 ในแมชชีนนิ่งเซ็นเตอร์ 18-MC พัฒนาการแจ้งเตือนสปินเดิลแบบถาวร (รหัสสัญญาณเตือน SP) การทดสอบ PCB พลังงานฐานและบอร์ดไดรเวอร์อย่างถูกต้อง การ์ดควบคุม A16B-2202-0432 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ดช่วยคืนค่าการทำงานของแกนหมุน

บอร์ดควบคุม SPM-30 ขัดข้องบนศูนย์กลึง 16-TC:เครื่องกลึงที่มีโมดูลสปินเดิล SPM-30 กำลังสูงสูญเสียการควบคุมความเร็วของสปินเดิล — สปินเดิลทำงานแต่ที่ความเร็วไม่ถูกต้องโดยไม่ตอบสนองต่อคำสั่งของโปรแกรม วงจรควบคุมความเร็ว A16B-2202-0432 ถูกระบุว่าเป็นความผิดปกติ การแทนที่ด้วยหมายเลขชิ้นส่วนเดียวกันจะคืนการควบคุมความเร็วโดยไม่คำนึงถึงระดับกำลังที่สูงกว่าของ SPM-30

คำถามที่พบบ่อย

คำถามที่ 1: หากเพียง A16B-2202-0432 ล้มเหลว สามารถเปลี่ยนโดยไม่ต้องเปลี่ยนโมดูล SPM ทั้งหมดได้หรือไม่

ใช่. A16B-2202-0432 เป็นการ์ดควบคุมด้านบน ซึ่งแยกออกจาก PCB พลังงานฐานและแผงไดรเวอร์ภายในตัวเครื่องโมดูล สามารถถอดและเปลี่ยนได้อย่างอิสระ เมื่อดึงโมดูลออกจากตู้ คุณจะสามารถเข้าถึง A16B-2202-0432 ได้จากด้านหน้าของโมดูลหรือหลังจากถอดฝาครอบโมดูลออก ทั้งนี้ขึ้นอยู่กับตัวแปร SPM

คำถามที่ 2: การเปลี่ยน A16B-2202-0432 ส่งผลต่อพารามิเตอร์สปินเดิลใน CNC หรือไม่

ไม่ พารามิเตอร์ของสปินเดิล (ขีดจำกัดความเร็ว อัตราการเร่งความเร็ว ความละเอียดของตัวเข้ารหัสตำแหน่ง อัตราทดเกียร์ ประเภทเซ็นเซอร์) จะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC — ไม่ใช่ในบอร์ดควบคุม SPM หลังจากติดตั้ง A16B-2202-0432 ทดแทนแล้ว CNC จะสื่อสารกับโมดูลโดยใช้พารามิเตอร์สปินเดิลที่มีอยู่ ตรวจสอบความแม่นยำของความเร็วสปินเดิลตลอดช่วงความเร็วเต็ม และยืนยันว่าการต๊าปหรือการวางแนวที่เข้มงวด (หากใช้) ทำงานได้อย่างถูกต้องก่อนกลับสู่การผลิตเต็มรูปแบบ

คำถามที่ 3: A16B-2202-0432 และ A16B-2203-0332 ซึ่งปรากฏอยู่ข้างๆ ในโมดูล SPM แตกต่างกันอย่างไร

พบบอร์ดทั้งสองภายในโมดูล SPM ซีรีส์ A06B-6088 A16B-2202-0432 เป็นการ์ดควบคุมหลัก (การ์ดด้านบนสุดที่ให้ลอจิกควบคุมสปินเดิลหลัก) A16B-2203-0332 เป็นบอร์ดสัญญาณเพิ่มเติมที่ให้ฟังก์ชันอินเทอร์เฟซเสริมหรือความสามารถ I/O แบบขยายภายในโมดูล ทั้งสองมีอยู่ในการกำหนดค่า SPM ที่มีข้อกำหนดสูงกว่า หากจำเป็นต้องเปลี่ยนทั้งสองรายการ ให้สั่งทั้งสองรายการ - ทั้งสองรายการทำหน้าที่ต่างกันและอันหนึ่งไม่สามารถทดแทนอีกอันได้

คำถามที่ 4: รหัสสัญญาณเตือนสปินเดิลใดที่ระบุว่า A16B-2202-0432 ล้มเหลว

สัญญาณเตือน FANUC Alpha SPM ที่แสดงบน LED ของโมดูล:

• สัญญาณเตือน SP 24 (สัญญาณเตือน IPM):มักเกี่ยวข้องกับข้อผิดพลาดของไดรฟ์เกตหรืออุปกรณ์จ่ายไฟ - แต่ถ้าบอร์ดไดรฟ์เกต (A20B-2902-0390) ไม่เสียหาย A16B-2202-0432 อาจสร้างคำสั่งการสลับที่ไม่ถูกต้อง
• สัญญาณเตือน SP 07 (ข้อผิดพลาดสัญญาณตอบรับความเร็ว):ชี้ไปที่วงจรประมวลผลป้อนกลับบน A16B-2202-0432
• สัญญาณเตือน SP 29/30/41 (ข้อผิดพลาดความเร็ว):ข้อบกพร่องของวงควบคุมความเร็วที่อาจเกิดขึ้นในฮาร์ดแวร์อัลกอริธึมควบคุมของ A16B-2202-0432 ไม่รวมความผิดปกติของมอเตอร์ สายไฟ และเซ็นเซอร์ก่อนที่จะสรุปว่าการ์ดควบคุมล้มเหลว

คำถามที่ 5: อะไรทำให้ซีรีส์ A06B-6088 "ประเภท 1" แตกต่างจากโมดูล SPM "ประเภท 2"

การกำหนด "ประเภท" หมายถึงมาตรฐานการตอบสนองของเซ็นเซอร์มอเตอร์สปินเดิล ประเภทที่ 1 ใช้เซ็นเซอร์ FANUC M มาตรฐานหรือฟีดแบ็คของตัวเข้ารหัสตำแหน่ง ประเภท 2 (หรือที่เรียกว่าสปินเดิล "ซีรีส์ 2") เป็นระบบสปินเดิลรุ่นใหม่ที่มีประเภทเซนเซอร์ที่ได้รับการปรับปรุงและข้อมูลจำเพาะของการ์ดควบคุมที่ได้รับการปรับปรุง A16B-2202-0432 คือการ์ดควบคุม Type 1 ซึ่งเข้ากันไม่ได้กับการกำหนดค่าเซ็นเซอร์มอเตอร์สปินเดิล Type 2 ตรวจสอบประเภทของโมดูลสปินเดิลจากป้ายชื่อก่อนสั่งซื้อ
