แผงวงจรพิมพ์ ODM Siemens PCB ทดแทน A16B-1212-0220

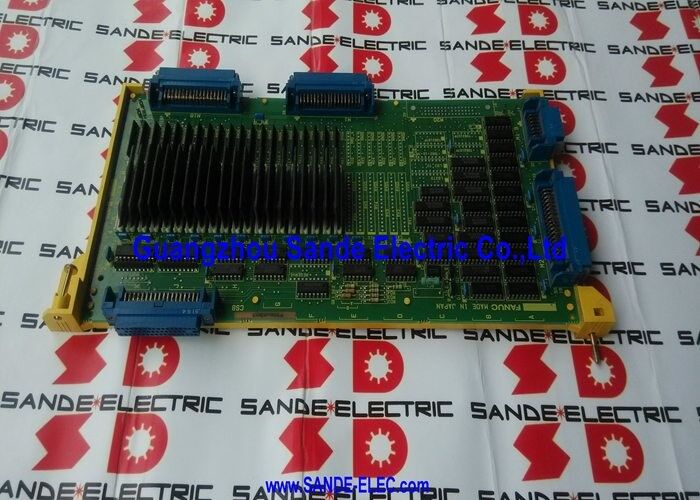

ฟานัค A16B-1212-0220 | Zero C Control C7 I/O PCB — 104 อินพุต / 72 เอาท์พุต / ไม่ติดพื้นผิว / FANUC ซีรี่ส์ 0-C, 0-D, 0-F

104 อินพุต 72 เอาท์พุต — บอร์ด CI/O แบบศูนย์ที่ระบุครบถ้วน

A16B-1212-0220 คือบอร์ด C7 I/O สำหรับซีรียส์ Zero (0) ของ FANUC ซึ่งเป็นแพลตฟอร์ม Series 0 ที่ใช้งานมายาวนาน ซึ่งขับเคลื่อนเครื่องมือกล CNC ในยุคทศวรรษ 1980 และ 1990 ในรุ่น C, D และ F การกำหนด C7 ระบุการกำหนดค่า I/O ที่ระบุอย่างสมบูรณ์ที่ปลายสูงของซีรีส์ A16B-1212: อินพุตดิจิทัล 104 ช่องและเอาต์พุตดิจิทัล 72 ช่อง นี่คือบอร์ดที่เหมาะกับเครื่องจักรที่มีจำนวน I/O สูงสุดภายในสถาปัตยกรรมการควบคุม Zero C — แมชชีนนิ่งเซ็นเตอร์ที่ซับซ้อนพร้อม ATC เต็มรูปแบบ พาเลท และ I/O ฟังก์ชันเสริม และเครื่องกลึงที่มีหลายแกนและการควบคุมสปินเดิล

บอร์ดจะจัดการอินเทอร์เฟซของเครื่องจักร — สวิตช์ เซ็นเซอร์ เอาต์พุตรีเลย์ และโซลินอยด์วาล์วทุกตัวที่เชื่อมต่อกับเครื่องมือกลที่ลอจิกแลดเดอร์ PMC ของ CNC ส่งผ่าน PCB นี้ อินพุตจะอ่านสถานะทางกายภาพของเครื่อง (ลิมิตสวิตช์ อินเตอร์ล็อคประตู สัญญาณเซ็นเซอร์ ปุ่มกดของผู้ปฏิบัติงาน) เอาต์พุตจะสั่งการแอคทูเอเตอร์ของเครื่อง (คอยล์รีเลย์ โซลินอยด์วาล์ว ไฟแสดง ทริกเกอร์ ATC)

โครงสร้างแบบไม่ยึดพื้นผิว — ส่วนประกอบทะลุผ่านรูแทนที่จะเป็นแบบ SMD — เป็นคุณลักษณะทางกายภาพที่โดดเด่นของบอร์ด C-series ดั้งเดิม บอร์ด FANUC I/O ก่อนหน้านี้ไม่ได้ติดตั้งบนพื้นผิว ซึ่งมีความสำคัญเมื่อพิจารณาการซ่อมแซม: ส่วนประกอบที่มีรูทะลุนั้นเข้าถึงได้ด้วยการบัดกรีด้วยมือมากกว่าส่วนประกอบ SMD ที่มีระยะพิทช์ละเอียด

ข้อมูลจำเพาะที่สำคัญ

C7 ในกลุ่มบอร์ด Zero CI/O

ซีรีส์ A16B-1212 ครอบคลุมบอร์ด I/O อย่างเต็มรูปแบบสำหรับการสร้างการควบคุม FANUC Zero C, D และ F แต่ละรุ่นภายในซีรีส์จะแตกต่างกันไปตามจำนวน I/O และการกำหนดค่า:

C7 เป็นรุ่นมาตรฐานจำนวน I/O ที่สูงที่สุดในตระกูลบอร์ดนี้ เครื่องจักรที่มีข้อกำหนด I/O น้อยกว่าจะใช้ตัวแปรจำนวนน้อยกว่า C7 ให้บริการเครื่องจักรที่มีอุปกรณ์ครบครันที่สุด

คำถามที่พบบ่อย

คำถามที่ 1: FANUC Series 0 รุ่นใดบ้างที่ใช้ A16B-1212-0220

บอร์ดนี้ได้รับการออกแบบสำหรับการควบคุม FANUC ซีรีส์ 0-C, 0-D และ 0-F บนเครื่องจักรหลายประเภท: 0-MC (แมชชีนนิ่งเซ็นเตอร์), 0-TC (เทิร์นนิ่งเซ็นเตอร์), 0-TTC (ทูร์เร็ตเทิร์นเซ็นเตอร์คู่), 0-MD (การกลึงด้วยไดรฟ์ตรง) และ 0-TD (การกลึงด้วยไดรฟ์ตรง) นอกจากนี้ยังรองรับอินเทอร์เฟซ OC, OD และ OF Spindle และเซอร์โวอีกด้วย

คำถามที่ 2: มีการวินิจฉัยข้อบกพร่องบน I/O PCB อย่างไร

โดยทั่วไปข้อผิดพลาด I/O PCB จะแสดงเป็นอินพุตหรือเอาต์พุตเฉพาะไม่ตอบสนอง — สัญญาณสวิตช์เฉพาะที่ไม่ได้ลงทะเบียนใน PMC หรือเอาต์พุตเฉพาะไม่สามารถเปิดใช้งานโดยไม่คำนึงถึงคำสั่ง PMC การทดสอบอย่างเป็นระบบโดยใช้จอแสดงผลวินิจฉัย I/O ของ CNC (มอนิเตอร์ PMC I/O) ระบุว่าจุด I/O เฉพาะจุดใดที่ล้มเหลว หากฟอลต์ส่งผลกระทบต่ออินพุตหรือเอาท์พุตบล็อกขนาดใหญ่แทนที่จะเป็นจุดเดียว ตัวบอร์ดเองก็น่าจะเป็นแหล่งฟอลต์มากกว่าการเดินสายไฟภาคสนาม

คำถามที่ 3: A16B-1212-0220 สามารถซ่อมแซมได้หรือไม่ หรือต้องเปลี่ยนใหม่ทั้งหมด

โครงสร้างรูทะลุ (ไม่ยึดบนพื้นผิว) ทำให้การซ่อมแซมระดับบอร์ดเข้าถึงได้ง่ายกว่าบอร์ด SMD จุดเสียหายทั่วไป ได้แก่ หน้าสัมผัสขั้วต่อ ไดโอดป้องกันบนช่องสัญญาณเอาท์พุต และไอซีออปโตคัปเปลอร์บนช่องสัญญาณอินพุต บริการซ่อมแซมบอร์ด I/O ซีรีส์ Zero ของผู้เชี่ยวชาญ FANUC สามารถระบุและเปลี่ยนส่วนประกอบที่เสียหาย และตรวจสอบจำนวนช่อง I/O 104/72 ทั้งหมดภายใต้การทดสอบ

คำถามที่ 4: การเปลี่ยน A16B-1212-0220 จำเป็นต้องตั้งโปรแกรม PMC ใหม่หรือไม่

โปรแกรมแลดเดอร์ PMC ถูกจัดเก็บไว้ในหน่วยความจำหลักของ CNC ไม่ใช่บนบอร์ด I/O การเปลี่ยนบอร์ด I/O จะไม่เปลี่ยนโปรแกรม PMC หลังจากเปลี่ยนแล้ว ให้ตรวจสอบว่าที่อยู่ I/O ทั้งหมดทำงานอย่างถูกต้องโดยการทดสอบอินพุตและเอาต์พุตแต่ละรายการกับจอภาพ PMC การแมป I/O ถูกกำหนดโดยซอฟต์แวร์ PMC และตำแหน่งทางกายภาพของบอร์ดในแร็ค

คำถามที่ 5: A16B-1212-0220 มาจากไหน

ผ่านการขายหลังการขายบอร์ด FANUC Zero series I/O — ตัวแทนจำหน่ายผู้เชี่ยวชาญ CNC ของ FANUC ซีรีส์ 0 บริการซ่อมบอร์ด และซัพพลายเออร์ส่วนเกินที่ได้รับการทดสอบ บริการซ่อมแซมและเปลี่ยนมีอยู่ทั่วไปสำหรับบอร์ด FANUC I/O รุ่นนี้ ยืนยัน A16B-1212-0220 จากฉลากของบอร์ดที่ติดตั้ง บอร์ดที่เกี่ยวข้องในซีรีส์ A16B-1212 มีจำนวน I/O ที่แตกต่างกันและไม่สามารถใช้แทนกันได้
