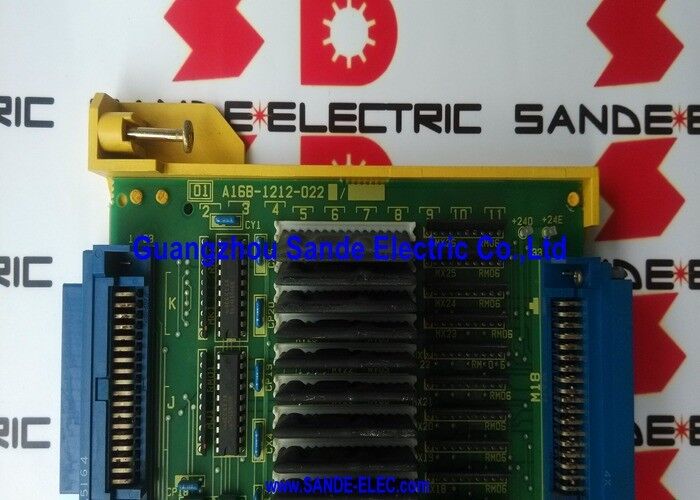

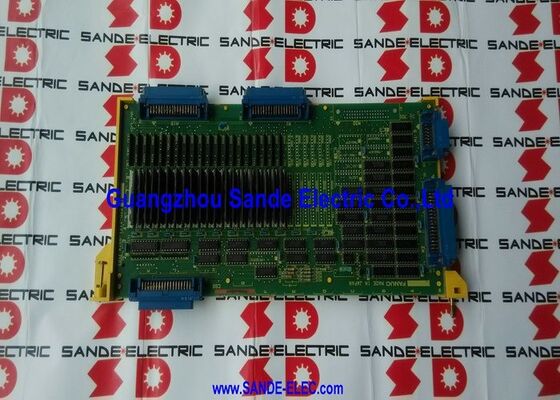

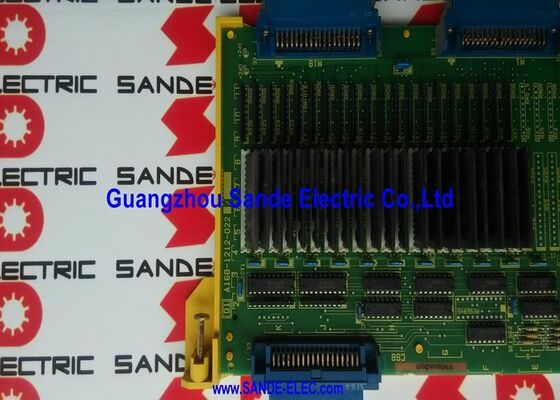

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1212-0220 |
การนับสัญญาณของ A16B-1212-0220 สะท้อนความต้องการของเครื่องมือ CNC ที่พร้อมครบถ้วน นับสัญญาณที่ต้องการในศูนย์แปรรูปทั่วไป:
การเข้า CNC (104 สามารถใช้ได้)สวิทช์ขีดจํากัดการเคลื่อนที่แกน (Axis overtravel limit switches) (6?? 12) โซนด์ความยาวของเครื่องมือ เซ็นเซอร์ระดับของสารเย็น สวิทช์ความดันไฮดรอลิก เปิด/ปิดประตู จับพัลเล็ต เซ็นเซอร์ตําแหน่งของกระจกเครื่องมือ การตรวจจับการแตกของเครื่องมือระดับน้ํามัน spindle, เซ็นเซอร์เตาความปลอดภัย การยืนยันการปล่อยเบรคแกน, ปุ่มเริ่มต้น/การเติมต่อวงจร, ขั้นตอนการปรับเปลี่ยนอัตราการเติมต่อ, ขั้นตอนการปรับเปลี่ยนความเร็ว spindle, ติดต่อการปรับเปลี่ยนตัวเลือกโหมดสัญญาณการเสร็จสิ้นฟังก์ชันผู้ช่วย.
ผลิตจาก CNC (72 มี):รีเล่ยปั๊มน้ําเย็น, น้ําเย็นแรงดันสูง, การเริ่มต้นระบบไฮดรอลิก, การปลดลมแกน, ล็อคประตู, ติดต่อทิศทางการเริ่มต้นของสปินด์, การเดินหน้า / การถอนกระจกเครื่องมือ, การจับ / การปลดกระจกหลอดแสดงสัญญาณ ON/OFF ของสารเย็น, ตัวชี้สัญญาณเตือน, ไฟฉายวัตถุประจําวงจร, ตัวชี้สัญญาณการทํางานของหมุน, ตัวชี้สัญญาณการเก็บอาหาร, สัญญาณสิ้นโครงการ, การออกอัพธ์รีเล่ย M-code ช่วยเหลือ
ความจุ 104/72 ของ C7 ครอบคลุมเครื่องมือ CNC ที่ซับซ้อนอย่างเต็มที่ โดยไม่ต้องการบอร์ด I/O ที่สอง
| ปริมาตร | มูลค่า |
|---|---|
| การกําหนด | C7 (ครบครัน) |
| การเข้าแบบดิจิตอล | 104 |
| การออกแบบดิจิตอล | 72 |
| รองรับได้ | 0-C, 0-D, 0-F, 0-Mate-C/F |
| ประเภทเครื่อง | 0-MC, 0-TC, 0-TTC, 0-MD, 0-TD |
| การก่อสร้าง | เครื่องติดตั้งบนผิว |
ภายในครอบครัวบอร์ด I/O ซีรีย์ 0-C มี 3 รุ่นในช่วง A16B-1212-022x:
| เลขส่วน | การกําหนด | DI | DO |
|---|---|---|---|
| A16B-1212-0220 | C7 | 104 | 72 |
| A16B-1212-0221 | C6 | 80 | 56 |
| A16B-1212-0222 | C5 | 40 | 40 |
C7 (A16B-1212-0220) เป็นตัวแปรที่เต็มไปด้วย ✅ บอร์ด I/O ครบถ้วนที่มีวงจรเข้าและออกทั้งหมดประกอบC6 และ C5 เป็นรุ่นที่ลดลงเรื่อยๆ สําหรับเครื่องมือที่เรียบง่ายกว่าที่ต้องการจุด I/O น้อยกว่า.
การเปลี่ยน C7 ด้วย C6 หรือ C5 จะทําให้หายไปที่อยู่ I/O ในบันได PMC ∙ สัญญาณที่โปรแกรมบันไดคาดหวังจะพบ จะไม่มีในแผ่นขนาดเล็กสร้างสัญญาณเตือน PMC หรือพฤติกรรมของเครื่องผิดใส่ C7 แทน C7
0-MC ความผิดพลาด I/O ศูนย์แปรรูป:ศูนย์แปรรูป FANUC 0-MC พัฒนารหัสเตือน PMC แบบสุ่ม บางปริมาณข้อมูลรายงานสถานะที่ผิดพลาด แม้การเชื่อมต่อสนามที่ถูกต้องได้รับการยืนยันบอร์ด A16B-1212-0220 ได้รับการระบุผ่านการแยกความผิดพลาดเป็นระบบ. การเปลี่ยนคืนการทํางาน input และ output ที่ถูกต้องในทุกจุด 104/72
การตั้งค่า I/O ของเครื่องหมุนหอกคู่ 0-TC:เครื่องหมุน 0-TC ที่มีหอคอยสองหอคอยและติดต่อกันใช้กําลัง I/O 104/72 ของ A16B-1212-0220 เพื่อจัดการสวิทช์ตําแหน่งหอคอยทั้งหมดและเซ็นเซอร์ส่วนหนึ่งจากแผ่นเดียว.
Q1: A16B-1212-0220 (C7) สามารถทดสอบได้โดยโดดเดี่ยวนอก CNC ไหม?
DNC อิเล็กทรอนิกส์ สร้างเครื่องทดสอบบอร์ด I/O ที่มุ่งมั่นสําหรับบอร์ด I/O ซีรีส 0-C รวมถึง A16B-1212-0220นี่คือการยืนยันว่าการทดสอบแยกของบอร์ด I/O 104/72 เป็นไปได้ทางเทคนิคสําหรับการทดสอบภายในบ้าน, บอร์ดต้องการปัจจุบันที่เหมาะสมของพลังงาน, สัญญาณที่อยู่ I / O, และการทดสอบกระตุ้นสายบริการแลกเปลี่ยนจากผู้จําหน่ายเชี่ยวชาญเป็นทางเลือกที่ใช้ได้.
Q2: สัญญาณอะไรเชื่อมต่อกับปลายทางออกของ A16B-1212-0220?
การออกแบบดิจิทัลของบอร์ดขับเคลื่อนอุปกรณ์เครื่องจักรผ่านการติดต่อรีเล่หรือการออกแบบทรานซิสเตอร์โซลโนอิดล็อคประตูวงจรออกแต่ละวงมีความแรงดันและกระแสไฟฟ้าสูงสุดที่กําหนดไว้ในคู่มืออุปกรณ์ชุด 0-Cการเกินค่าออกผลักดันการล้มเหลวของทรานซิสเตอร์หรือรีบนบอร์ด.
Q3: ความแตกต่างในการใช้งานระหว่าง 0-MC และ 0-TC เมื่อทั้งสองใช้ A16B-1212-0220 คืออะไร?
ทั้ง 0-MC (ศูนย์แปรรูป) และ 0-TC (ศูนย์หมุน) ใช้บอร์ด A16B-1212-0220 เดียวกัน แต่โปรแกรมบันได PMC ของพวกมันใช้จุด I/O 104/72 ต่างกันinput/output มากมายถูกใช้ในการเปลี่ยนเครื่องมือ, การจัดการพาเล็ต, และทิศทาง spindle บน 0-TC, I / O เดียวกันแก้ไขการควบคุม chucking, tailstock, และการให้อาหารบาร์ฟังก์ชันแฮร์ดแวร์ของบอร์ดเหมือนกัน โปรแกรม PMC กําหนดการมอบหมายฟังก์ชัน.
คําถามที่ 4: A16B-1212-0220 สามารถซ่อมได้หรือไม่
DNC อิเล็กทรอนิกส์เปิดเผยให้บริการแลกเปลี่ยน ซ่อมแซม และทดสอบสําหรับ A16B-1212-0220 โดยระบุว่าพวกเขามีเครื่องทดสอบที่กําหนดเองสําหรับบอร์ด I / O รุ่น 0การซ่อมแซมเป็นไปได้สําหรับบอร์ดนี้เพราะการสร้างที่ไม่ติดตั้งบนพื้นผิวทําให้การเข้าถึงระดับส่วนประกอบเรียบง่ายสําหรับช่างที่มีคุณสมบัติช่องทางความผิดปกติทั่วไป ธรานซิสเตอร์การออกที่พัง, ออปโตคัพเลอร์การเข้าที่ล้มเหลว, ความผิดปกติขององค์ประกอบของเครื่องจําหน่ายพลังงาน สามารถซ่อมแซมได้ในระดับองค์ประกอบ
Q5: ที่อยู่ของจุด I/O ของ A16B-1212-0220 ได้กําหนดไว้ใน PMC อย่างไร?
The I/O address assignment for the A16B-1212-0220 is defined by the Series 0-C CNC's system parameter settings — specifically the I/O configuration parameters that map physical board slots to PMC I/O addresses. ปารามิเตอร์เหล่านี้กําหนดที่อยู่ PMC ตรงกับที่เข้าหรือออกเทอร์มิเนลทางกายภาพบนบอร์ด หลังจากการติดตั้งบอร์ดสํารองไม่จําเป็นต้องปรับเปลี่ยนการตั้งค่าที่อยู่ เว้นแต่แผ่นจะติดตั้งในสล็อตทางกายภาพที่แตกต่างจากเดิม.
