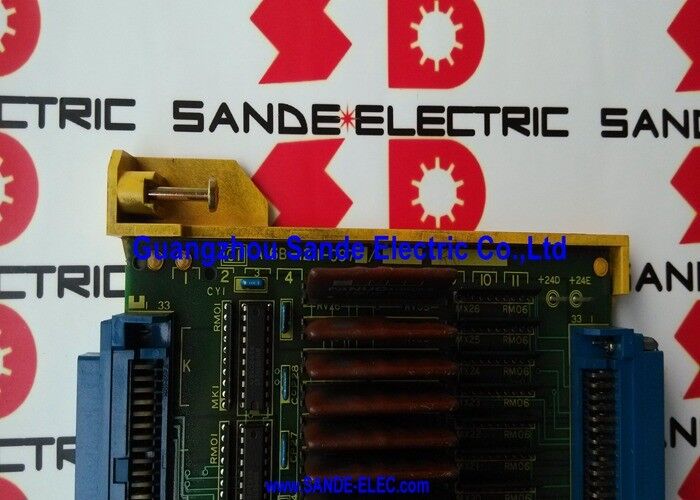

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1211-0970 |
ครอบครัวแผ่น I/O ของ FANUC ซีรีส 0-C (Zero C หรือ F0C) ใช้การตั้งชื่อ E เพื่อระบุระดับความจุ I/O ที่แตกต่างกัน ภายในช่วง A16B-1211-097x:
| เลขส่วน | การกําหนด | DI | DO |
|---|---|---|---|
| A16B-1211-0970 | E3 | 104 | 72 |
| A16B-1211-0971 | E2 | ลดลง | ลดลง |
| A16B-1211-0972 | E1 | ขั้นต่ํา | ขั้นต่ํา |
หน่วย E3 หน่วย A16B-1211-0970 เป็นหน่วยที่เต็มไปด้วยทุกช่องทาง 104 ช่องทางเข้าและ 72 ช่องทางออกรุ่น E2 และ E1 มีวงจรจํานวนน้อยลงเรื่อยๆ สําหรับเครื่องมือที่เรียบง่ายกว่าที่ต้องการจุด I/O จํานวนน้อยลง.
สําหรับศูนย์แปรรูปและหมุนของซีรีส์ 0-C ที่มีแผ่นผู้ใช้งานที่ مجهนครบครัน เครื่องเปลี่ยนเครื่องมืออัตโนมัติ ระบบพัลเล็ต และวงจรไฮดรอลิกการตั้งค่า E3 ให้จํานวน I/O ที่ต้องการโดยไม่หมดช่องทาง.
| ปริมาตร | มูลค่า |
|---|---|
| การกําหนด | E3 (เต็มจํานวน) |
| การเข้าแบบดิจิตอล | 104 |
| การออกแบบดิจิตอล | 72 |
| ระบบ CNC | FANUC ซีรี่ย์ 0-C |
| รองรับได้ | 0-MC, 0-TC, 0-MD, 0-TD |
| การแก้ไข | /01A |
A16B-1211-0970 ติดต่อกับระบบ PMC (Programmable Machine Controller) ของซีรีส์ 0-C CNC โปรแกรมบันไดอ่านทุก 104 สถานที่เข้าทุกรอบสแกนและเขียนทุก 72 ทางออก

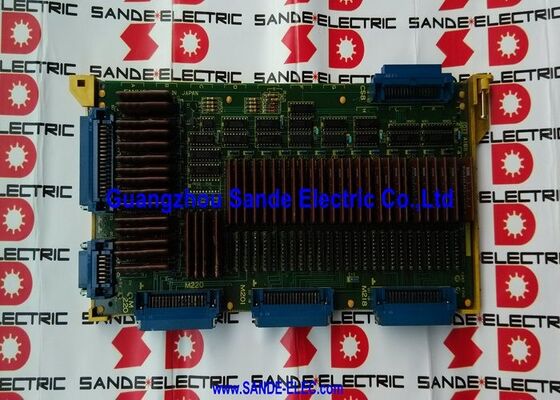

สะพานบอร์ด E3:
เมื่อ A16B-1211-0970 ล้มเหลว, PMC จะสูญเสียการสื่อสารกับอุปกรณ์สนามเครื่อง. การติดตามของเครื่องหยุดและไม่สามารถควบคุมตัวขับเคลื่อนเครื่องจักร. CNC ปกติจะผลิตสัญญาณเตือนเชื่อม I/O ที่เฉพาะกับช่วงที่อยู่ของบอร์ด E3
ความผิดพลาด I/O ศูนย์แปรรูป 0-MC:ศูนย์แปรรูป FANUC 0-MC พัฒนาสัญญาณเตือน PMC แบบสุ่มที่ส่งผลกระทบต่อฟังก์ชันเครื่องมือและฟังก์ชันพาเล็ต. ฟังก์ชันแกนหลักยังคงปกติ. บอร์ด A16B-1211-0970 E3 ถูกระบุว่าเป็นแหล่งความผิดพลาดการเปลี่ยนคืนการสื่อสาร I/O 104/72.
ศูนย์หมุน 0-TC ด้วยระบบอัตโนมัติที่ซับซ้อนศูนย์หมุน 0-TC พร้อมเครื่องให้อาหารสตาร์, ชัคไฮดรอลิก, และสต็อคหางใช้ 90 จาก 104 ทางเข้าและ 65 จาก 72 ทางออกที่มีอยู่ความจุเต็มของบอร์ด E3 ที่รองรับการโหลดสัญญาณนี้อย่างสบาย.
Q1: ความแตกต่างระหว่าง E3 (A16B-1211-0970) และ E2 (A16B-1211-0971) คืออะไร?
E3 เป็นบอร์ดที่เต็มไปด้วย 104 DI / 72 DO. E2 (A16B-1211-0971) มีวงจร I / O น้อยกว่าE3 และ E2 ให้บริการสล็อตทางกายภาพเดียวกันในซีรีส์ 0-C CNC แต่ไม่สามารถแลกเปลี่ยนกันได้โดยไม่ส่งผลกระทบต่อการมีอยู่ของที่อยู่ I / O. หากโปรแกรม PMC ของเครื่องทํางานกับปริมาณเข้าหรือออกในช่วง 73?? 104 DI หรือ 57?? 72 DO สัญญาณเหล่านั้นไม่มีอยู่บนเครื่องสํารอง E2
Q2: การเปลี่ยน A16B-1211-0970 ต้องมีการเปลี่ยนแปลงโปรแกรม PMC ไหม?
เปล่า โปรแกรม PMC ใช้ที่อยู่ I/O ไม่ใช่รหัสตัวของบอร์ดการเปลี่ยน A16B-1211-0970 ด้วยบอร์ด E3 ที่เหมือนกันในระบบที่อยู่เดียวกัน จะนําการสื่อสาร I/O PMC อย่างเต็มที่กลับมาโดยไม่ต้องปรับปรุงโปรแกรม PMCโปรแกรมบันไดที่ปัจจุบันยังคงตอบสนองจุด I/O 104/72 เดียวกันบนบอร์ดใหม่
Q3: วงจรออกของบอร์ด E3 เป็นแบบทรานซิสเตอร์หรือรีเล่?
บอร์ด I/O ซีรี่ย์ 0-C ใช้วงจรออกทรานซิสเตอร์ (ชนิดซิงค์) ไม่ใช้อุปกรณ์ติดต่อเรเล่กล การออกทรานซิสเตอร์ไม่มีส่วนเคลื่อนที่ที่จะสกัดขาด และสามารถเปลี่ยนในอัตราวงจรที่สูงกว่าเรเล่พวกเขาเหมาะสําหรับการควบคุม coils รีเล่, โคมไฟชี้วัด, และคลุมซอลีนอยด์วาล์วตรวจสอบประเภทผลิตและความต้องการภาระจากเอกสารไฟฟ้าของเครื่อง ก่อนเชื่อมทุกภาระผลิต.
Q4: ระยะโค้ดเตือน PMC ที่ชี้ไปที่ A16B-1211-0970 คืออะไร?
เครื่องเตือน I/O ที่เกิดเมื่อบอร์ด E3 ประสบความผิดปกติ โดยทั่วไปจะรวมรหัสเตือน PMC ที่เกี่ยวข้องกับช่วงที่ระบุที่อยู่ของสายสื่อสาร I/O ที่ถูกมอบให้กับบอร์ดรหัสสัญญาณเฉพาะเจาะจงถูกบันทึกไว้ในคู่มือการบํารุงรักษาและคู่มือการเชื่อมต่อฮาร์ดแวร์ของ FANUC ซีรี 0-C PMC. เตือนที่ชี้ไปที่บล็อกที่อยู่ I/O ที่ถูกกําหนดให้กับชุดเชื่อมของบอร์ด E3 (M186, M196, M201, M218, M220) ในระบบ I/O ของ CNC ทําให้ความผิดพลาดแคบลงไปยังบอร์ดนี้
