| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6SC6108-0SN00 |
The SIMODRIVE 610 (6SC61xx series) is Siemens' earlier-generation CNC-integrated servo drive system — designed to work with SINUMERIK CNC controls for precise multi-axis machine tool feed drive control. SIMODRIVE 610 กําเนิดก่อน SIMODRIVE 611 และ SINAMICS และถูกนําไปใช้อย่างแพร่หลายในศูนย์แปรรูป, ศูนย์หมุนและเครื่องบดที่ใช้ SINUMERIK 3, 810, 820,และ 840 การควบคุมแรก.

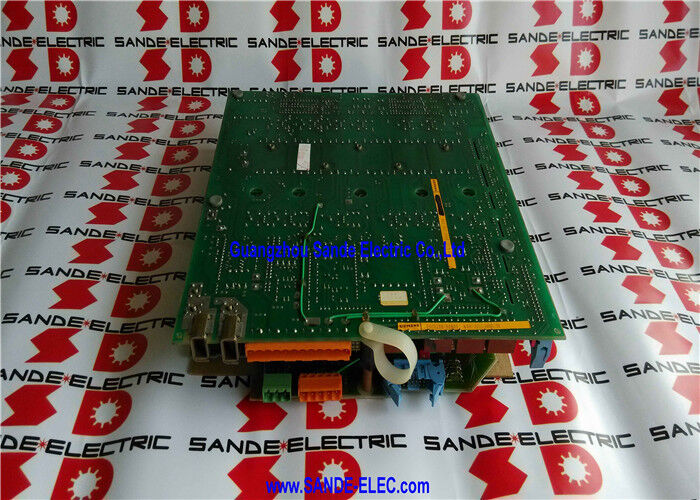

ในสถาปัตยกรรม SIMODRIVE 610 โมดูลการขับเคลื่อนอาหารรวมอิเล็กทรอนิกส์การควบคุมและระดับพลังงานในหน่วยขับเคลื่อนที่คอมแพคต์6SC6108-0SN00 เป็น PCB วงจรพลังงาน (ส่วนพลังงาน "Leistungsteil") ภายใน 3 แกน SIMODRIVE 610 โมดูลการขับเคลื่อน AC.
| ปริมาตร | มูลค่า |
|---|---|
| ระบบ | SIMODRIVE 610 (6SC61xx) |
| ประเภทของไดรฟ์ | เครื่องขับเคลื่อน AC Feed (FDD ✓ เครื่องขับเคลื่อน Feed) |
| ตําแหน่ง PCB กําลัง | A38 (ภายในชุดขับเคลื่อน) |
| เรตติ้งปัจจุบัน | 8/16A |
| จํานวนแกน | 3 แกน |
| ซีรี่ย์ | 6SC6108 |
SIMODRIVE 610 เป็นรุ่นแรกของระบบขับเคลื่อน CNC ของซีเมนส์
| รุ่น | ซีรี่ย์ของไดรฟ์ | สถานการณ์ปัจจุบัน |
|---|---|---|
| ก่อนหน้านี้ | SIMODRIVE 610 (6SC61xx) | มรดก |
| ผู้สืบสาน | SIMODRIVE 611 (6SN1xxx) | สร้าง |
| ปัจจุบัน | SINAMICS S120/S210 | กิจกรรม |
เครื่องมือที่ติดตั้งเครื่องขับเคลื่อน SIMODRIVE 610 ยังคงใช้งานในสภาพแวดล้อมการผลิตหลายแห่งที่ต้องการ PCB พลังงานสํารอง เช่น 6SC6108-0SN00 สําหรับการบํารุงรักษาและซ่อมแซม
SIMODRIVE 610 พลังงาน PCB ความผิดพลาด:โมดูลการขับเคลื่อน SIMODRIVE 610 ของเครื่องมือที่ควบคุมโดย SINUMERIK สร้างความผิดพลาดในพลังงานแกน ∙ เตือน servo ระบุ IGBT หรือความผิดพลาดในระดับพลังงานในการขับเคลื่อนการขับเคลื่อนPCB พลังงาน 6SC6108-0SN00 A38 ได้รับการระบุว่าความผิดพลาดการเปลี่ยนคืนความสามารถในการควบคุมแกนของ drive feed
การบริการโหมดขับเคลื่อน SIMODRIVE 610โรงงานผลิตที่ให้บริการเครื่องมือเครื่องมือที่มีเครื่อง SIMODRIVE 610 เก่ากว่า มีเครื่อง 6SC6108-0SN00 เป็นเครื่องสํารองสําหรับโมดูลขับเคลื่อนเฉพาะที่ติดตั้งในอุปกรณ์ของพวกเขา
Q1: ความสัมพันธ์ระหว่าง 6SC6108-0SN00 (พีซีบีพลังงาน) และบอร์ดควบคุมในโมดูล SIMODRIVE 610 คืออะไร?
โมดูลการขับเคลื่อนอาหาร SIMODRIVE 610 แยกออกเป็นบอร์ดควบคุม (อิเล็กทรอนิกส์การควบคุม อัลกอริทึมการควบคุม การสื่อสารกับ SINUMERIK CNCการเก็บปารามิเตอร์) และ PCB แรง (ระดับพลังงาน6SC6108-0SN00 เป็น PCB กําลัง: มันมีทรานซิสเตอร์อินเวอร์เตอร์และการตรวจจับกระแสสําหรับสามแกน แต่ไม่มีปารามิเตอร์การขับเคลื่อนปริมาตรถูกเก็บไว้ในบอร์ดกํากับความผิดพลาดในระดับพลังงานและความผิดพลาดในการควบคุม สร้างลักษณะสัญญาณเตือนต่างกัน
Q2: เครื่องเตือน CNC SINUMERIK ไหนแสดงให้เห็นความผิดปกติของ PCB พลังงาน 6SC6108-0SN00?
ความผิดปกติของ PCB ในโมดูล SIMODRIVE 610 สร้างสัญญาณเตือนระดับการขับเคลื่อนที่ SINUMERIK CNC ̇ โดยทั่วไปแสดงให้เห็นถึงความผิดพลาดของฮาร์ดแวร์การขับเคลื่อนแกน, ความผิดพลาด IGBT,หรือความผิดปกติของโมดูลการขับเคลื่อนอาหารในแกนหนึ่งหรือหลายแกน. LED ตัวชี้วัดของโมดูลการขับเคลื่อนยังให้รหัสสถานะที่ช่วยหาความผิดพลาดภายในโมดูลถ้าป้ายกํากับและ servo มอเตอร์ทดสอบถูกต้อง แต่ระดับพลังงานสัญญาณเตือนยังคงบนแกน, PCB กําลังเป็นความสําคัญในการวินิจฉัย.
คําถามที่ 3: พีซีบีพลังงาน 6SC6108-0SN00 จะเก็บปารามิเตอร์การขับเคลื่อนใด ๆ ไหม?
ไม่ ปารามิเตอร์การขับเคลื่อน ∆ การตั้งค่าการเพิ่มแกนแกน, ขั้นต่ําของกระแส, ขั้นต่ําการติดตาม ∆ ถูกเก็บไว้ในบอร์ดควบคุม (PCB การควบคุมวงจรปิด) ไม่ใช่ใน PCB กําลังการเปลี่ยน 6SC6108-0SN00 ไม่ส่งผลกระทบต่อพารามิเตอร์ที่เก็บไว้. หลังจากติดตั้ง PCB แรงสํารองตรวจสอบการขับเคลื่อนสามแกนทั้งหมดทํางานก่อนที่จะนําเครื่องกลับมาใช้งาน
Q4: มีมาตรการป้องกันอะไรในการเปลี่ยน 6SC6108-0SN00?
ตัดแยกและล็อกไฟฟ้าของโมดูล SIMODRIVE 610พีซีบีพลังงานมีคอนเดสเตอร์และทํางานจากบัส DC ที่เก็บชาร์จหลังจากการตัดพลังงาน. A38 พีซีบีพลังงานถูกติดตั้งติดต่อกับการเชื่อมต่อรถบัสความดันสูง การจัดการกับบอร์ดสํารองด้วยสายรัดข้อมือที่ป้องกัน ESD บนพื้นที่ที่ปลอดภัย
