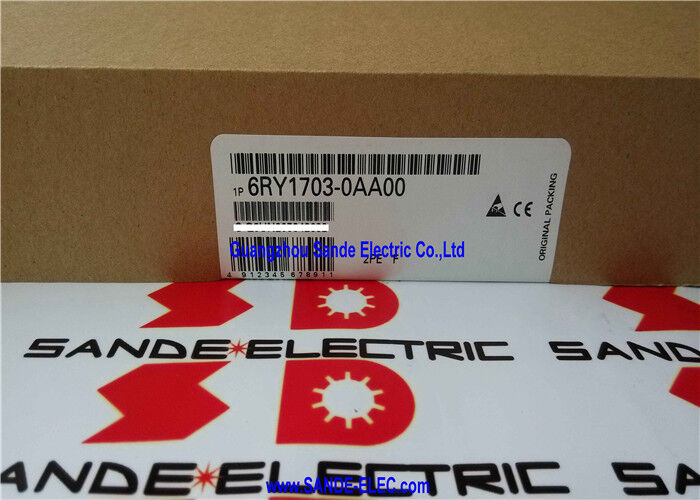

ELECTRON. CONTR 6RY1703-0AA00 6RY1 703-0AA00 6RY17O3-OAAOO

Siemens 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 Electronic Control Board — C98043-A7001-L1

หมายเลขชิ้นส่วน: 6RY1703-0AA00

การระบุส่วนประกอบภายใน: C98043-A7001-L1

ผู้ผลิต: Siemens AG (เยอรมนี)

ประเภทผลิตภัณฑ์: CUD1 — แผงควบคุมแบบวงปิด (แผงควบคุมอิเล็กทรอนิกส์ / แผงไมโคร)

ภาพรวม

6RY1703-0AA00 คือหมายเลขคำสั่งซื้อในตลาดสำหรับแผง CUD1 (Control Unit Digital 1) — แผงควบคุมดิจิทัลหลักที่เป็นหัวใจสำคัญของไดรฟ์ DC SIMOREG DC-MASTER 6RA70 ทุกรุ่น การระบุฉลากส่วนประกอบภายใน C98043-A7001-L1 ระบุว่าเป็นเวอร์ชัน L1 ของ CUD1

CUD1 คือสมองของ SIMOREG 6RA70 ไมโครโปรเซสเซอร์สองตัวบนแผงนี้จะประมวลผลฟังก์ชันการควบคุมแบบวงปิดทั้งหมดของไดรฟ์: ลูปควบคุมกระแสอาร์มาเจอร์, ลูปควบคุมความเร็ว, คุณลักษณะการลดทอนสนาม, ตัวสร้างฟังก์ชันทางลาด และอัลกอริทึมการตรวจสอบการป้องกัน นอกจากนี้ แผงยังเก็บชุดพารามิเตอร์ทั้งหมดของไดรฟ์ จัดการอินเทอร์เฟซอนุกรม DriveMonitor สำหรับการตั้งค่า และจัดการการสื่อสาร fieldbus ใดๆ ผ่านแผงเสริมที่เสียบเข้ากับสล็อตส่วนขยาย

แพลตฟอร์ม 6RA70 แบ่งส่วนอิเล็กทรอนิกส์ออกเป็นสามแผงหลัก: CUD1 (แผงนี้ — การควบคุม), PIB/C98043-A7002 (อินเทอร์เฟซกำลัง — การจุดไทริสเตอร์) และ FSB/C98043-A7004 (แหล่งจ่ายสนาม) CUD1 เป็นแผงเดียวที่เก็บพารามิเตอร์ของไดรฟ์ เมื่อเปลี่ยน CUD1 ชุดพารามิเตอร์ของไดรฟ์จะต้องถูกป้อนใหม่จากข้อมูลสำรองที่บันทึกไว้ — แผงอีกสองแผงไม่มีข้อมูลการกำหนดค่า

การระบุ L1 ระบุรุ่นการออกแบบ CUD1 รุ่นแรกสุด ไดรฟ์ที่มี C98043-A7001-L1 ถูกระบุว่าเป็นสถานะการผลิต A1 หรือ A2 ไดรฟ์เหล่านี้รองรับเฉพาะซอฟต์แวร์เวอร์ชัน 1.xx และ 2.xx เท่านั้น ไดรฟ์รุ่นหลัง (สถานะการผลิต A3 ขึ้นไป) ใช้แผง L2 และรันซอฟต์แวร์เวอร์ชัน 3.xx ขึ้นไป ความสัมพันธ์ความเข้ากันได้ของฮาร์ดแวร์/ซอฟต์แวร์นี้จะต้องได้รับการเคารพ — การโหลดซอฟต์แวร์เวอร์ชันที่ไม่ถูกต้องจะทำให้ CUD1 เสียหาย

ข้อมูลจำเพาะหลัก

การจัดเก็บพารามิเตอร์และการตั้งค่าไดรฟ์

CUD1 จัดเก็บชุดพารามิเตอร์ทั้งหมดที่กำหนดพฤติกรรมของไดรฟ์: ข้อมูลมอเตอร์, อัตราขยายของตัวควบคุมแบบวงปิด, เวลาทางลาด, การกำหนดค่า I/O, แหล่งที่มาของค่าที่ตั้งไว้ และเกณฑ์การป้องกัน ข้อมูลการกำหนดค่าทั้งหมดนี้อยู่บน CUD1 — ไม่ได้อยู่บนแผงอื่นใดในไดรฟ์

เมื่อเปลี่ยน CUD1 ข้อมูลสำรองพารามิเตอร์มีความสำคัญ หากไม่มีข้อมูลสำรองที่บันทึกไว้ ไดรฟ์จะต้องมีการตั้งค่าใหม่ทั้งหมด: การป้อนข้อมูลมอเตอร์ใหม่, การปรับจูนอัตโนมัติของตัวควบคุม, การกำหนดค่า I/O ใหม่ และการตรวจสอบการตั้งค่าการป้องกันทั้งหมด ในสภาพแวดล้อมการผลิต สิ่งนี้อาจหมายถึงการหยุดทำงานที่ยาวนาน

DriveMonitor — เครื่องมือตั้งค่าบนพีซีของ Siemens สำหรับ 6RA70 — สามารถดาวน์โหลดชุดพารามิเตอร์ทั้งหมดไปยังไฟล์พีซี ไซต์ใดๆ ที่มีไดรฟ์ SIMOREG 6RA70 ควรมีข้อมูลสำรองพารามิเตอร์ DriveMonitor ปัจจุบันสำหรับไดรฟ์แต่ละตัวเป็นแนวทางปฏิบัติการบำรุงรักษามาตรฐาน โดยไม่คำนึงถึงว่าคาดว่าจะเกิดความล้มเหลวของแผงหรือไม่

ความเข้ากันได้ของแผง L1 กับ L2

C98043-A7001-L1 (6RY1703-0AA00) ใช้สำหรับไดรฟ์สถานะการผลิต A1 และ A2 ไดรฟ์เหล่านี้สามารถระบุได้จากป้ายพิกัด เมื่อจัดหาอุปกรณ์ทดแทน การยืนยันว่าซีรีส์ L ของแผงทดแทนตรงกับสถานะการผลิตของไดรฟ์ที่ติดตั้งเป็นสิ่งจำเป็น

การติดตั้งแผง L2 ในไดรฟ์ L1/A1-A2 (หรือในทางกลับกัน) จะสร้างการผสมผสานฮาร์ดแวร์-ซอฟต์แวร์ที่ไม่เข้ากันซึ่งทำให้ไดรฟ์ไม่สามารถทำงานได้ ความไม่ตรงกันจะปรากฏขึ้นเมื่อเปิดเครื่อง — ไดรฟ์จะไม่เริ่มต้นอย่างถูกต้อง

คำถามที่พบบ่อย

คำถามที่ 1: SIMOREG 6RA70 แสดง F063 (ข้อผิดพลาด RAM) หรือ F064 (ข้อผิดพลาด ROM) ทุกครั้งที่เปิดเครื่อง ทำให้ไม่สามารถทำงานได้ CUD1 (6RY1703-0AA00) เป็นสาเหตุที่เป็นไปได้หรือไม่?

F063 และ F064 เมื่อเปิดเครื่องบ่งชี้ถึงข้อผิดพลาดของหน่วยความจำในส่วนประกอบ RAM หรือ ROM ภายในของ CUD1 — ส่วนประกอบเหล่านี้อยู่บนแผง CUD1 เอง ข้อผิดพลาดของหน่วยความจำที่ได้รับการยืนยันหมายความว่า CUD1 ล้มเหลวและต้องเปลี่ยน ก่อนสั่งซื้อ ให้ยืนยันสถานะการผลิตจากป้ายพิกัดของไดรฟ์เพื่อให้แน่ใจว่าอุปกรณ์ทดแทนเป็นซีรีส์ L1

คำถามที่ 2: 6RY1703-0AA00 เลิกผลิตในปี 2007 ยังมีจำหน่ายหรือไม่?

ตลาดรองสำหรับไดรฟ์ DC อุตสาหกรรมเฉพาะทางมีแผง CUD1 ที่ผ่านการทดสอบจากซีรีส์นี้ โปรแกรมแลกเปลี่ยน — ที่ซึ่งแผงที่ชำรุดจะถูกส่งคืนเพื่อรับเครดิตสำหรับหน่วยที่ผ่านการทดสอบ — เป็นเรื่องปกติกับผู้เชี่ยวชาญด้านการซ่อมไดรฟ์ DC ยืนยันซีรีส์ L บนแผงที่จัดหาได้ตรงตามข้อกำหนด L1 ก่อนซื้อ

คำถามที่ 3: CUD1 ที่ชำรุดไม่มีข้อมูลสำรองพารามิเตอร์ ขั้นตอนการตั้งค่าใหม่คืออะไร?

ต้องมีการตั้งค่าใหม่ทั้งหมด: การป้อนข้อมูลป้ายชื่อมอเตอร์ (ความต้านทานอาร์มาเจอร์, ความเหนี่ยวนำ, กระแสพิกัด, ความเร็ว), การปรับจูนอัตโนมัติของตัวควบคุม (ลูปกระแสและความเร็ว), การกำหนดค่า I/O และค่าที่ตั้งไว้ และการตรวจสอบเกณฑ์การป้องกัน คู่มือการตั้งค่า SIMOREG 6RA70 ของ Siemens (มีให้ผ่านการสนับสนุนอุตสาหกรรมของ Siemens) จะอธิบายขั้นตอน ให้เวลาอย่างน้อยหนึ่งวันเต็มสำหรับไดรฟ์ที่ไม่มีชุดพารามิเตอร์เริ่มต้น

คำถามที่ 4: สามารถใช้แผง C98043-A7001-L2 (6RY1703-0AA01) ได้หรือไม่หาก L1 ไม่มีจำหน่าย?

ไม่ — แผง L2 ออกแบบมาสำหรับไดรฟ์สถานะการผลิต A3 ขึ้นไป และต้องการซอฟต์แวร์เวอร์ชัน 3.xx การติดตั้งฮาร์ดแวร์ L2 ในไดรฟ์ L1/A1-A2 ที่มีซอฟต์แวร์ที่เข้ากันได้กับ L1 จะสร้างการผสมผสานที่ไม่เข้ากัน ไดรฟ์จะไม่ทำงานอย่างถูกต้อง หากแผง L1 ไม่มีจำหน่าย เส้นทางการอัปเกรดฮาร์ดแวร์และซอฟต์แวร์สำหรับ CUD1 ทั้งรุ่น (แปลงเป็น L2 พร้อมซอฟต์แวร์ที่เข้ากันได้) อาจเป็นทางเลือกหนึ่งด้วยการสนับสนุนไดรฟ์ DC เฉพาะทาง แต่ต้องมีการวางแผนอย่างรอบคอบและไม่ใช่แค่การเปลี่ยนแผงง่ายๆ

คำถามที่ 5: แพลตฟอร์ม 6RA70 กำลังเก่า มีเส้นทางการย้ายข้อมูลที่ทันสมัยหรือไม่หากไม่สามารถจัดหา CUD1 ได้?

SINAMICS DCM (DC Master) คือแพลตฟอร์มคอนเวอร์เตอร์ DC ปัจจุบันของ Siemens และเป็นรุ่นต่อจาก SIMOREG 6RA70 โดยตรง การย้ายจาก 6RA70 ไปยัง SINAMICS DCM จะยังคงใช้มอเตอร์ DC เดิม — เฉพาะอิเล็กทรอนิกส์คอนเวอร์เตอร์เท่านั้นที่จะถูกแทนที่ DCM ครอบคลุมช่วงกำลังไฟเดียวกันและใช้ PROFIBUS/PROFINET แทนสถาปัตยกรรมอนุกรม/fieldbus ของ 6RA70 สำหรับไซต์ที่การจัดหา CUD1 ไม่น่าเชื่อถือ การย้ายแผนไปยัง SINAMICS DCM คือโซลูชันระยะยาว
