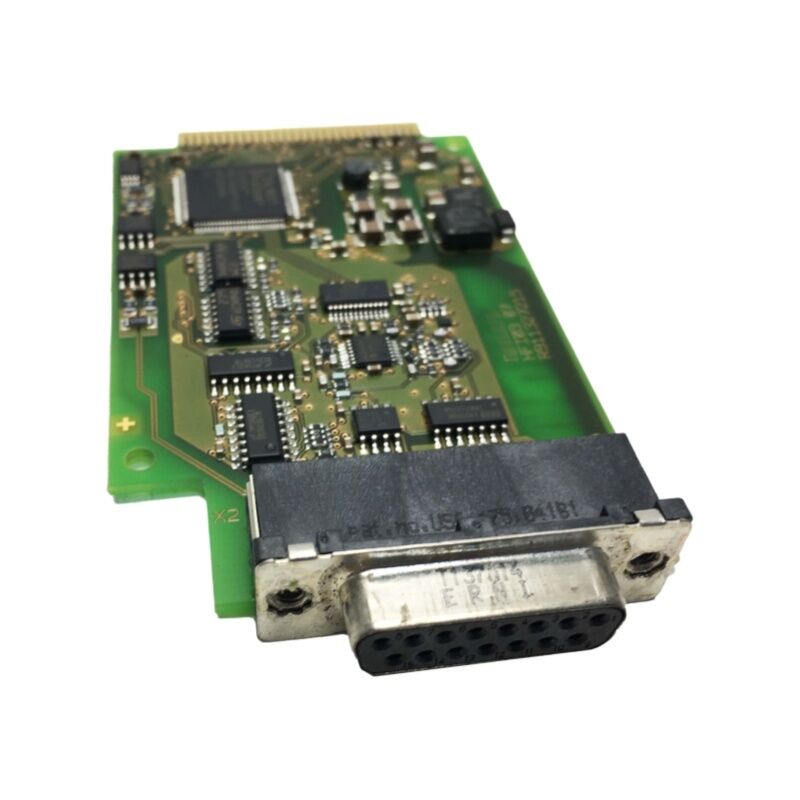

Rexroth HFI03 R911327215 แผงวงจรเข้ารหัสเซอร์โว
แผงวงจรตัวเข้ารหัสการ์ดเพลา Rexroth HFI003 07R911327215
กระดานเล็กๆ ที่มีความรับผิดชอบที่ยิ่งใหญ่
ในระบบเซอร์โวมอเตอร์ Rexroth แผงวงจรตัวเข้ารหัสทำหน้าที่เป็นระบบอัจฉริยะของมอเตอร์ บอร์ดนี้ไม่เพียงแค่รีเลย์ตำแหน่งพัลส์เท่านั้น มันเก็บข้อมูลประจำตัวของมอเตอร์ ที่เร็กซ์รอธ HFI03(หมายเลขวัสดุR911327215) คือ PCB อินเทอร์เฟซตัวเข้ารหัสที่ติดตั้งอยู่ที่ปลายเพลาของมอเตอร์ เพื่อเชื่อมเซ็นเซอร์ป้อนกลับและเซอร์โวไดรฟ์ IndraDrive. เมื่อบอร์ดนี้ทำงานล้มเหลว ไดรฟ์จะไม่สามารถระบุมอเตอร์ ไม่สามารถอ่านข้อมูลตำแหน่งที่ถูกต้อง และจะไม่ทำงาน
สถาปัตยกรรมบอร์ดเข้ารหัสของ Rexroth ต่างจากโรตารีเอนโค้ดเดอร์ทั่วไป โดยจะจัดเก็บพารามิเตอร์มอเตอร์ที่สำคัญไว้บน PCB โดยตรง รวมถึงการกำหนดรุ่น ข้อมูลการพัน กระแสไฟที่กำหนด และค่าการสอบเทียบเฉพาะตัวเข้ารหัส IndraDrive จะอ่านข้อมูลทั้งหมดนี้โดยอัตโนมัติเมื่อเปิดเครื่องผ่านการสื่อสารแบบอนุกรม นี่คือสาเหตุที่การเปลี่ยนตัวเข้ารหัสทั่วไปไม่ทำงาน และเหตุใดหมายเลขชิ้นส่วนของบอร์ดโดยเฉพาะจึงมีความสำคัญ: เฟิร์มแวร์บนไดรฟ์คาดว่าจะมีอุปกรณ์ที่รู้จัก และมีเพียงบอร์ดตัวเข้ารหัส Rexroth ที่ถูกต้องเท่านั้นที่ให้ข้อมูลแฮนด์เชคได้อย่างเหมาะสม
ข้อมูลจำเพาะส่วนประกอบ
| พารามิเตอร์ |
รายละเอียด |
| หมายเลขชิ้นส่วน |
HFI03 |
| หมายเลขวัสดุ |
R911327215 / 07R911327215 |
| ผู้ผลิต |
เร็กซ์รอธ (อินดราม่า) |
| ประเภทส่วนประกอบ |
แผงวงจรตัวเข้ารหัสเพลาเซอร์โว / อินเทอร์เฟซตัวเข้ารหัส PCB |
| การทำงาน |
ตำแหน่งและการตอบสนองความเร็ว การจัดเก็บพารามิเตอร์มอเตอร์ |
| ระบบที่เข้ากันได้ |
เซอร์โวไดรฟ์ซีรีส์ Rexroth IndraDrive |
| ตำแหน่งการติดตั้ง |
ปลายเพลาด้านหลังของเซอร์โวมอเตอร์ |
| การสื่อสาร |
อินเทอร์เฟซตัวเข้ารหัสแบบอนุกรมกับคอนโทรลเลอร์ IndraDrive |
| ข้อมูลที่เก็บไว้ |
รหัสมอเตอร์, ประเภทเอ็นโค้ดเดอร์, ค่าการสอบเทียบ, พารามิเตอร์การพัน |
สาเหตุและอาการความล้มเหลวทั่วไป
PCB ตัวเข้ารหัสบนเซอร์โวมอเตอร์ Rexroth ทำงานในสภาพแวดล้อมที่มีความต้องการสูง เมื่อติดตั้งเข้ากับตัวเรือนเพลามอเตอร์โดยตรง จะต้องเผชิญกับความร้อนจากตัวมอเตอร์ การสั่นสะเทือนจากระบบขับเคลื่อน และการปนเปื้อนที่อาจเกิดขึ้นจากละอองน้ำหล่อเย็นหรือฝุ่นจากการเจียร เมื่อเวลาผ่านไป ตัวเก็บประจุจะเสื่อมสภาพ ข้อต่อบัดกรีแตกจากการหมุนเวียนของความร้อน และส่วนประกอบการตรวจจับด้วยแสงจะสูญเสียความสมบูรณ์ของสัญญาณ
อาการทั่วไปเมื่อ HFI003 เริ่มล้มเหลว:
- สัญญาณเตือนข้อผิดพลาดของตัวเข้ารหัส F8022 / F2001บนจอแสดงผล IndraDrive
- ไดรฟ์ตรวจพบประเภทมอเตอร์ที่ไม่ถูกต้องหรือไม่รู้จักเมื่อสตาร์ท
- การตอบรับตำแหน่งที่ไม่แน่นอนทำให้เกิดการล่าสัตว์หรือการดริฟท์ด้วยความเร็วต่ำ
- ไดรฟ์เริ่มต้นอย่างถูกต้องแต่ทริปเกิดข้อผิดพลาดของตัวเข้ารหัสขณะโหลด
- สูญเสียการสื่อสารของมอเตอร์โดยสมบูรณ์—ไดรฟ์แสดงว่าตรวจไม่พบมอเตอร์
เงื่อนไขใดๆ เหล่านี้ชี้ไปที่บอร์ดเข้ารหัสเป็นองค์ประกอบหลักในการประเมิน ควรตรวจสอบสายเคเบิลตัวเข้ารหัส ขั้วต่อ และเส้นทางสายเคเบิลก่อนที่จะสรุปความล้มเหลวของบอร์ด แต่ความล้มเหลวของบอร์ดเป็นสาเหตุที่พบบ่อยที่สุดเมื่อตัดสายเคเบิลออกแล้ว
ข้อควรพิจารณาในการจัดเก็บพารามิเตอร์ของมอเตอร์
ลักษณะสำคัญประการหนึ่งของการออกแบบตัวเข้ารหัสของ Rexroth ที่มักท้าทายทีมบำรุงรักษาคือหน่วยความจำข้อมูลมอเตอร์ที่ฝังอยู่ในบอร์ดตัวเข้ารหัส เมื่อเปลี่ยนบอร์ดนี้ด้วยยูนิตใหม่หรือที่ได้รับการตกแต่งใหม่ การเปลี่ยนจะต้องมีข้อมูลพารามิเตอร์ที่ถูกต้องสำหรับมอเตอร์เฉพาะของคุณ บอร์ดที่เหมือนกันทางกายภาพจากมอเตอร์ที่แตกต่างกันจะทำให้ไดรฟ์อ่านประเภทมอเตอร์ที่ไม่ถูกต้อง ซึ่งส่งผลให้เกิดขีดจำกัดกระแสที่ไม่ถูกต้อง ข้อมูลการสับเปลี่ยนที่ไม่ถูกต้อง และข้อผิดพลาดที่อาจปรากฏเป็นปัญหาของไดรฟ์แทนที่จะเป็นปัญหาเกี่ยวกับตัวเข้ารหัส
ซัพพลายเออร์ที่มีชื่อเสียงของบอร์ด HFI003 ทั้งหน่วยจ่ายไฟที่ตั้งโปรแกรมไว้ล่วงหน้าสำหรับประเภทมอเตอร์ของคุณ หรือยืนยันว่าหน่วยได้รับการตรวจสอบบนแท่นทดสอบ IndraDrive ที่เข้ากันได้ ก่อนซื้อ โปรดยืนยันว่าข้อมูลตัวเข้ารหัสได้รับการตรวจสอบตามข้อกำหนดป้ายชื่อมอเตอร์ของคุณแล้ว
แอพพลิเคชั่นและระบบขับเคลื่อนที่เข้ากันได้
บอร์ดเข้ารหัส HFI003 ใช้กับเซอร์โวมอเตอร์ Rexroth หลายตระกูลที่ทำงานอยู่อินดราไดรฟ์คอนโทรลเลอร์ รวมถึงตระกูลไดรฟ์ HCS01, HCS02 และ HCS03 ระบบขับเคลื่อนเหล่านี้มีการใช้งานกันอย่างแพร่หลายใน:
- ฟีดเครื่องมือเครื่อง CNC และแกนสปินเดิล- ศูนย์กลึง, ศูนย์เครื่องจักรกล, เครื่องเจียร
- เครื่องจักรการพิมพ์และแปรรูปกระดาษ— ความตึงของรางและแอปพลิเคชันควบคุมการลงทะเบียน
- สายการบรรจุและการบรรจุ—การวางตำแหน่งหลายแกนแบบซิงโครไนซ์เพื่อการผลิตที่มีปริมาณงานสูง
- เครื่องฉีดพลาสติก- ตัวขับเคลื่อนแกนแคลมป์และหัวฉีด
- การประกอบอัตโนมัติ—เซลล์หุ่นยนต์และระบบโครงสำหรับตั้งสิ่งของที่ใช้แพลตฟอร์ม IndraDrive
การจัดหาและการตรวจสอบคุณภาพ
โดยทั่วไปแล้ว HFI03 จะไม่มีจำหน่ายผ่านช่องทางการจัดจำหน่ายทางอุตสาหกรรมมาตรฐานในตลาดส่วนใหญ่ โดยจะจัดหาผ่านเครือข่ายบริการ Rexroth ศูนย์ซ่อมเซอร์โวมอเตอร์ที่ผ่านการรับรอง หรือตลาดชิ้นส่วนอุตสาหกรรมส่วนเกิน เมื่อซื้อจากตลาดส่วนเกินควรเลือกบอร์ดทดสอบบนระบบ IndraDrive แบบสดไม่ใช่แค่ตรวจสอบด้วยสายตาเท่านั้น บอร์ดที่เปิดเครื่องโดยไม่มีข้อผิดพลาดภายใต้สภาวะไม่มีโหลดอาจยังคงทำงานล้มเหลวภายใต้ความเครียดจากความร้อนและไฟฟ้าของการทำงานของมอเตอร์จริง
คำถามสำคัญที่ต้องถามซัพพลายเออร์:
- บอร์ดได้รับการทดสอบการทำงานกับคอนโทรลเลอร์ IndraDrive ที่ตรงกันหรือไม่
- ข้อมูลตัวเข้ารหัสบนบอร์ดตรงกับประเภทมอเตอร์ที่รู้จักหรือไม่
- มีการรับประกันอะไรบ้างและมีเงื่อนไขอะไรบ้าง?
คำถามที่พบบ่อย
คำถามที่ 1: HFI003 R911327215 สามารถใช้กับเซอร์โวมอเตอร์ Rexroth ใดๆ ได้หรือไม่ หรือเฉพาะรุ่นเท่านั้น
ตอบ: บอร์ดทางกายภาพอาจพอดีกับมอเตอร์หลายรุ่น แต่ข้อมูลตัวเข้ารหัสที่ตั้งโปรแกรมไว้บน PCB นั้นเป็นข้อมูลเฉพาะของมอเตอร์. IndraDrive อ่านข้อมูลประจำตัวของมอเตอร์ ประเภทตัวเข้ารหัส และค่าพารามิเตอร์โดยตรงจากบอร์ดนี้เมื่อเริ่มต้น การใช้บอร์ดที่มีข้อมูลที่ไม่ถูกต้องจะส่งผลให้ระบุมอเตอร์ผิดและอาจเกิดข้อผิดพลาดของไดรฟ์ ตรวจสอบเสมอว่าข้อมูลที่ตั้งโปรแกรมไว้ของบอร์ดตรงกับป้ายชื่อของมอเตอร์ก่อนการติดตั้ง
คำถามที่ 2: รหัสข้อผิดพลาดใดบน IndraDrive โดยทั่วไปบ่งบอกถึงความล้มเหลวของบอร์ดเข้ารหัส
ตอบ: รหัสสัญญาณเตือนที่พบบ่อยที่สุดซึ่งชี้ไปยังปัญหาเกี่ยวกับบอร์ดเข้ารหัส ได้แก่F8022 (สัญญาณตัวเข้ารหัสไม่ถูกต้อง),F2001 (ข้อผิดพลาดในการสื่อสาร)และข้อผิดพลาดในการเริ่มทำงานที่ไดรฟ์รายงานประเภทมอเตอร์ที่ไม่รู้จักหรือไม่ถูกต้อง ก่อนที่จะสันนิษฐานว่าบอร์ดเกิดความล้มเหลว ให้ตรวจสอบสายตัวเข้ารหัสและขั้วต่อทุกครั้ง การปนเปื้อนหรือความเสียหายทางกายภาพที่ปลายสายเป็นสาเหตุให้เกิดข้อผิดพลาดที่เกี่ยวข้องกับตัวเข้ารหัสร่วมกันอย่างมีนัยสำคัญ
คำถามที่ 3: เป็นไปได้หรือไม่ที่จะซ่อมแซมบอร์ด HFI03 แทนที่จะเปลี่ยนใหม่?
ตอบ: ช่างเทคนิคอิเล็กทรอนิกส์ที่มีประสบการณ์พร้อมอุปกรณ์ทดสอบที่เหมาะสมสามารถซ่อมแซมระดับส่วนประกอบได้ จุดที่เกิดข้อผิดพลาดทั่วไป ได้แก่ ส่วนประกอบการตรวจจับด้วยแสง ตัวเก็บประจุ และรอยร้าวจากการบัดกรีแบบแฮร์ไลน์บน PCB อย่างไรก็ตาม แม้แต่บอร์ดที่ได้รับการซ่อมแซมสำเร็จก็ยังต้องเป็นเช่นนั้นได้รับการตรวจสอบอีกครั้งบนระบบ Rexroth IndraDriveเพื่อยืนยันการทำงานของการสื่อสารแบบอนุกรมและข้อมูลมอเตอร์อย่างถูกต้อง การซ่อมแซมโดยไม่มีการทดสอบการทำงานของฮาร์ดแวร์ที่ตรงกันนั้นไม่เพียงพอสำหรับแกนเซอร์โวที่มีความสำคัญต่อความปลอดภัย
คำถามที่ 4: การเปลี่ยนบอร์ด HFI03 จำเป็นต้องเปลี่ยนแปลงซอฟต์แวร์หรือพารามิเตอร์บน IndraDrive หรือไม่?
ตอบ: หากแผงสำหรับเปลี่ยนมีข้อมูลพารามิเตอร์มอเตอร์ที่ถูกต้องและตรงกัน IndraDrive ควรจดจำมอเตอร์โดยอัตโนมัติเมื่อเปิดเครื่อง โดยไม่ต้องป้อนพารามิเตอร์ด้วยตนเอง หากไดรฟ์แสดงคำเตือนการเปลี่ยนประเภทมอเตอร์ (รหัส C) โดยปกติจะหมายความว่าข้อมูลของบอร์ดใหม่แตกต่างจากข้อมูลที่จัดเก็บไว้ในไดรฟ์ก่อนหน้านี้ ซึ่งจะต้องได้รับการแก้ไขก่อนที่ไดรฟ์จะทำงานได้ตามปกติ
คำถามที่ 5: HFI03 อยู่ที่ไหนบนเซอร์โวมอเตอร์?
ตอบ: แผงวงจรตัวเข้ารหัสติดตั้งอยู่ที่ปลายที่ไม่ใช่ไดรฟ์ (NDE) ของมอเตอร์- ด้านหลังของมอเตอร์ตรงข้ามกับเพลาส่งออก โดยจะอยู่ภายในฝาครอบตัวเรือนเอ็นโค้ดเดอร์ ซึ่งต่อเข้ากับหรือรวมเข้ากับชุดเซ็นเซอร์ป้อนกลับโดยตรง การเข้าถึงจำเป็นต้องถอดฝาครอบตัวเข้ารหัสที่ด้านหลังของมอเตอร์ออก โดยยึดด้วยตัวยึดจำนวนเล็กน้อย จัดการอย่างระมัดระวังเพื่อหลีกเลี่ยงการรบกวนการวางตัวเข้ารหัสที่สัมพันธ์กับเพลามอเตอร์
