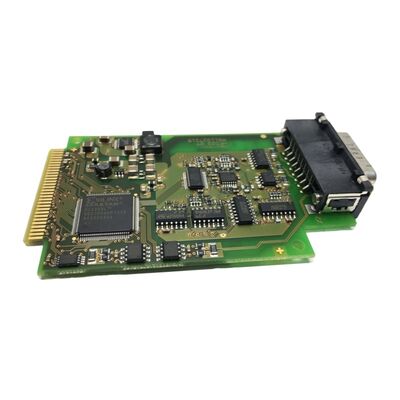

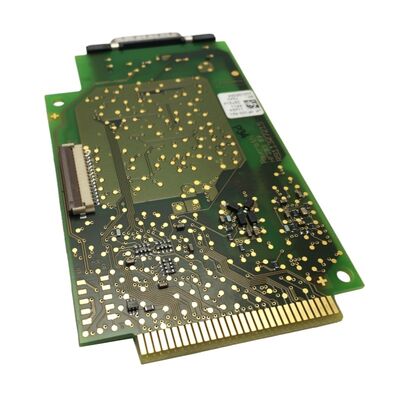

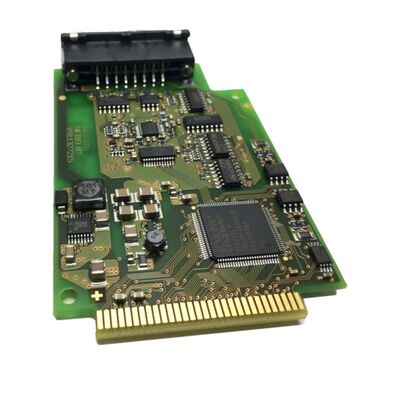

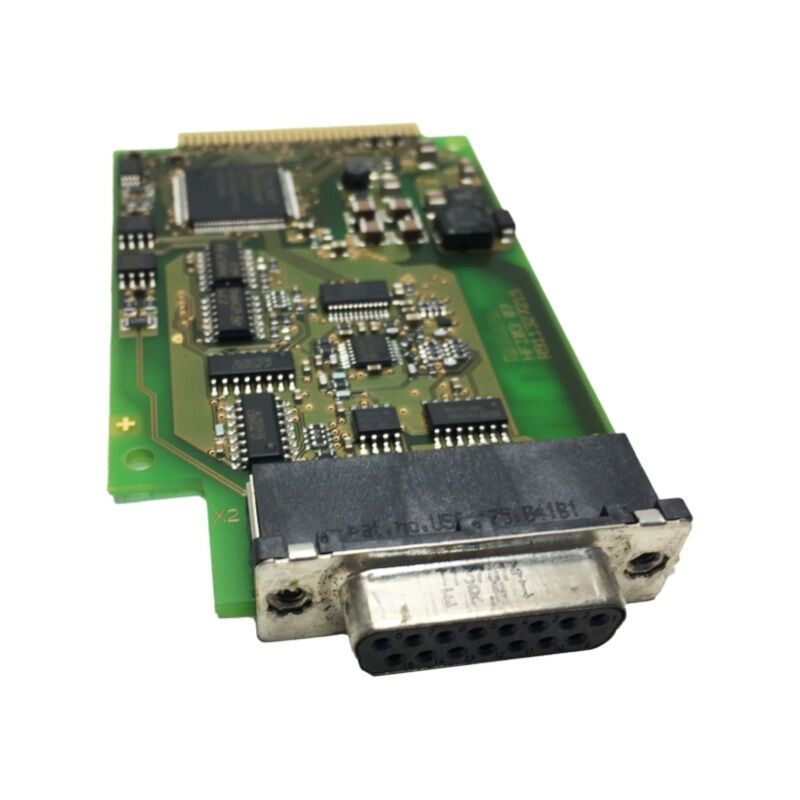

แผงวงจรเซอร์โวเอนโค้ดเดอร์ Rexroth HFI003 R911327215
แผงวงจรเซอร์โวเพลาเอนโค้ดเดอร์ Rexroth HFI003 07R911327215
แผงวงจรขนาดเล็กที่แบกรับภาระอันใหญ่หลวง
ในระบบเซอร์โวมอเตอร์ของ Rexroth แผงวงจรเอนโค้ดเดอร์ทำหน้าที่เป็นสมองของมอเตอร์ แผงวงจรนี้ไม่ได้เพียงแค่ส่งสัญญาณพัลส์ตำแหน่งเท่านั้น แต่ยังเก็บข้อมูลประจำตัวของมอเตอร์ด้วย Rexroth HFI003 (หมายเลขวัสดุ R911327215) คือ PCB อินเทอร์เฟซเอนโค้ดเดอร์ที่ติดตั้งอยู่ที่ปลายเพลาของมอเตอร์ เชื่อมต่อระหว่างเซ็นเซอร์ป้อนกลับและ ไดรฟ์เซอร์โว IndraDrive เมื่อแผงวงจรนี้ล้มเหลว ไดรฟ์จะไม่สามารถระบุตัวมอเตอร์ได้ ไม่สามารถอ่านข้อมูลตำแหน่งที่ถูกต้องได้ และจะไม่ทำงาน
แตกต่างจากเอนโค้ดเดอร์แบบหมุนทั่วไป สถาปัตยกรรมแผงวงจรเอนโค้ดเดอร์ของ Rexroth จะเก็บพารามิเตอร์มอเตอร์ที่สำคัญไว้โดยตรงบน PCB ซึ่งรวมถึงการระบุรุ่น ข้อมูลขดลวด กระแสที่กำหนด และค่าการสอบเทียบเฉพาะของเอนโค้ดเดอร์ IndraDrive จะอ่านข้อมูลทั้งหมดนี้โดยอัตโนมัติเมื่อเปิดเครื่องผ่านการสื่อสารแบบอนุกรม นี่คือเหตุผลว่าทำไมการเปลี่ยนเอนโค้ดเดอร์ทั่วไปจึงใช้ไม่ได้ผล และเหตุใดหมายเลขชิ้นส่วนแผงวงจรที่ถูกต้องจึงมีความสำคัญ: เฟิร์มแวร์บนไดรฟ์คาดหวังอุปกรณ์ที่รู้จัก และมีเพียงแผงวงจรเอนโค้ดเดอร์ Rexroth ที่ถูกต้องเท่านั้นที่จะให้การแลกเปลี่ยนข้อมูลที่เหมาะสม
ข้อมูลจำเพาะของส่วนประกอบ
| พารามิเตอร์ |
รายละเอียด |
| หมายเลขชิ้นส่วน |
HFI003 |
| หมายเลขวัสดุ |
R911327215 / 07R911327215 |
| ผู้ผลิต |
Rexroth (Indramat) |
| ประเภทส่วนประกอบ |
แผงวงจรเซอร์โวเพลาเอนโค้ดเดอร์ / PCB อินเทอร์เฟซเอนโค้ดเดอร์ |
| ฟังก์ชัน |
การป้อนกลับตำแหน่งและความเร็ว การจัดเก็บพารามิเตอร์มอเตอร์ |
| ระบบที่เข้ากันได้ |
ไดรฟ์เซอร์โว Rexroth ซีรีส์ IndraDrive |
| ตำแหน่งการติดตั้ง |
ปลายเพลาด้านหลังของเซอร์โวมอเตอร์ |
| การสื่อสาร |
อินเทอร์เฟซเอนโค้ดเดอร์แบบอนุกรมไปยังคอนโทรลเลอร์ IndraDrive |
| ข้อมูลที่จัดเก็บ |
รหัสประจำตัวมอเตอร์ ประเภทเอนโค้ดเดอร์ ค่าการสอบเทียบ พารามิเตอร์ขดลวด |
สาเหตุความล้มเหลวและอาการทั่วไป
แผงวงจรเอนโค้ดเดอร์บนเซอร์โวมอเตอร์ Rexroth ทำงานในสภาพแวดล้อมที่ต้องการ ติดตั้งโดยตรงกับตัวเรือนเพลาของมอเตอร์ ทำให้สัมผัสกับความร้อนจากตัวมอเตอร์ การสั่นสะเทือนจากระบบส่งกำลัง และการปนเปื้อนที่อาจเกิดขึ้นจากละอองน้ำยาหล่อเย็นหรือฝุ่นจากการเจียร เมื่อเวลาผ่านไป ตัวเก็บประจุจะเสื่อมสภาพ ข้อต่อบัดกรีจะแตกจากการเปลี่ยนแปลงอุณหภูมิ และส่วนประกอบการตรวจจับด้วยแสงจะสูญเสียความสมบูรณ์ของสัญญาณ
อาการทั่วไปเมื่อ HFI003 เริ่มล้มเหลว:
- การแจ้งเตือนข้อผิดพลาดเอนโค้ดเดอร์ F8022 / F2001 บนหน้าจอ IndraDrive
- ไดรฟ์ตรวจพบประเภทมอเตอร์ไม่ถูกต้องหรือไม่รู้จักเมื่อเริ่มต้นระบบ
- การป้อนกลับตำแหน่งที่ผิดปกติทำให้เกิดการแกว่งหรือการลอยที่ความเร็วต่ำ
- ไดรฟ์เริ่มต้นทำงานถูกต้อง แต่เกิดข้อผิดพลาดเอนโค้ดเดอร์ภายใต้ภาระ
- การสูญเสียการสื่อสารมอเตอร์โดยสมบูรณ์ ไดรฟ์ไม่แสดงการตรวจพบมอเตอร์
เงื่อนไขใดๆ เหล่านี้บ่งชี้ว่าแผงวงจรเอนโค้ดเดอร์เป็นส่วนประกอบหลักที่ต้องประเมิน ควรตรวจสอบสายเคเบิลเอนโค้ดเดอร์ ขั้วต่อ และการเดินสายเคเบิลก่อนที่จะสรุปว่าแผงวงจรล้มเหลว แต่ความล้มเหลวของแผงวงจรเป็นสาเหตุหลักที่พบบ่อยที่สุดเมื่อได้ตัดปัญหาเรื่องสายเคเบิลออกแล้ว
ข้อควรพิจารณาในการจัดเก็บพารามิเตอร์มอเตอร์
แง่มุมที่สำคัญอย่างหนึ่งของการออกแบบเอนโค้ดเดอร์ของ Rexroth ที่มักเป็นความท้าทายสำหรับทีมบำรุงรักษาคือหน่วยความจำข้อมูลมอเตอร์ที่ฝังอยู่ในแผงวงจรเอนโค้ดเดอร์ เมื่อเปลี่ยนแผงวงจรนี้ด้วยยูนิตใหม่หรือที่ได้รับการปรับปรุงใหม่ ยูนิตที่เปลี่ยนต้องมีข้อมูลพารามิเตอร์ที่ถูกต้องสำหรับมอเตอร์เฉพาะของคุณ แผงวงจรที่เหมือนกันทางกายภาพจากมอเตอร์อื่นจะทำให้ไดรฟ์อ่านประเภทมอเตอร์ผิด ซึ่งส่งผลให้ขีดจำกัดกระแสไม่ถูกต้อง ข้อมูลการสลับขั้วผิด และข้อผิดพลาดที่อาจปรากฏเป็นปัญหาของไดรฟ์แทนที่จะเป็นปัญหาของเอนโค้ดเดอร์
ซัพพลายเออร์ที่มีชื่อเสียงของแผงวงจร HFI003 จะจัดหายูนิตที่ตั้งโปรแกรมไว้ล่วงหน้าสำหรับประเภทมอเตอร์ของคุณ หรือยืนยันว่ายูนิตได้รับการตรวจสอบบนแท่นทดสอบ IndraDrive ที่เข้ากันได้ ก่อนซื้อ ให้ยืนยันว่าข้อมูลเอนโค้ดเดอร์ได้รับการตรวจสอบเทียบกับข้อมูลจำเพาะบนป้ายชื่อมอเตอร์ของคุณแล้ว
การใช้งานและระบบไดรฟ์ที่เข้ากันได้
แผงวงจรเอนโค้ดเดอร์ HFI003 ใช้ในตระกูลเซอร์โวมอเตอร์ Rexroth หลายตระกูลที่ทำงานบนคอนโทรลเลอร์ IndraDrive รวมถึงตระกูลไดรฟ์ HCS01, HCS02 และ HCS03 ระบบไดรฟ์เหล่านี้มีการใช้งานอย่างแพร่หลายใน:
- แกนป้อนและแกนสปินเดิลของเครื่องมือเครื่องจักร CNC—ศูนย์กลึง ศูนย์เครื่องจักร เครื่องเจียร
- เครื่องจักรการพิมพ์และแปรรูปกระดาษ—การควบคุมแรงตึงเว็บและการควบคุมการลงทะเบียน
- สายการบรรจุภัณฑ์และการบรรจุ—การวางตำแหน่งหลายแกนแบบซิงโครไนซ์สำหรับการผลิตปริมาณมาก
- เครื่องฉีดพลาสติก—ไดรฟ์แกนจับยึดและแกนฉีด
- ระบบอัตโนมัติสำหรับการประกอบ—เซลล์หุ่นยนต์และระบบ Gantry ที่ใช้แพลตฟอร์ม IndraDrive
การจัดหาและการตรวจสอบคุณภาพ
โดยทั่วไป HFI003 จะไม่มีจำหน่ายผ่านช่องทางการจัดจำหน่ายอุตสาหกรรมมาตรฐานในตลาดส่วนใหญ่ โดยจะจัดหาผ่านเครือข่ายบริการของ Rexroth สถานที่ซ่อมเซอร์โวมอเตอร์ที่มีคุณสมบัติ หรือตลาดชิ้นส่วนอุตสาหกรรมส่วนเกิน เมื่อซื้อจากตลาดส่วนเกิน แผงวงจรควรได้รับการ ทดสอบบนระบบ IndraDrive ที่ใช้งานจริง ไม่ใช่แค่การตรวจสอบด้วยสายตา แผงวงจรที่เปิดเครื่องได้โดยไม่มีข้อผิดพลาดภายใต้สภาวะไม่มีโหลดอาจยังคงล้มเหลวภายใต้ความเค้นจากความร้อนและไฟฟ้าของการทำงานของมอเตอร์จริง
คำถามสำคัญที่ควรถามซัพพลายเออร์ใดๆ:
- แผงวงจรได้รับการทดสอบการทำงานบนคอนโทรลเลอร์ IndraDrive ที่จับคู่แล้วหรือไม่?
- ข้อมูลเอนโค้ดเดอร์บนแผงวงจรตรงกับประเภทมอเตอร์ที่ทราบหรือไม่?
- มีการรับประกันอะไรบ้างและภายใต้เงื่อนไขใด?
คำถามที่พบบ่อย
Q1: HFI003 R911327215 สามารถใช้กับเซอร์โวมอเตอร์ Rexroth รุ่นใดก็ได้หรือไม่ หรือเป็นรุ่นเฉพาะ?
A: แผงวงจรทางกายภาพอาจพอดีกับมอเตอร์หลายรุ่น แต่ ข้อมูลเอนโค้ดเดอร์ที่ตั้งโปรแกรมไว้บน PCB นั้นเฉพาะเจาะจงสำหรับมอเตอร์ IndraDrive จะอ่านข้อมูลประจำตัวมอเตอร์ ประเภทเอนโค้ดเดอร์ และค่าพารามิเตอร์โดยตรงจากแผงวงจรนี้เมื่อเริ่มต้นระบบ การใช้แผงวงจรที่มีข้อมูลไม่ถูกต้องจะส่งผลให้การระบุตัวมอเตอร์ผิดพลาดและอาจเกิดข้อผิดพลาดของไดรฟ์ ควรยืนยันข้อมูลที่ตั้งโปรแกรมไว้ของแผงวงจรให้ตรงกับป้ายชื่อมอเตอร์ของคุณก่อนการติดตั้งเสมอ
Q2: รหัสข้อผิดพลาดใดบน IndraDrive ที่บ่งชี้ถึงความล้มเหลวของแผงวงจรเอนโค้ดเดอร์โดยทั่วไป?
A: รหัสการแจ้งเตือนที่พบบ่อยที่สุดที่บ่งชี้ถึงปัญหาแผงวงจรเอนโค้ดเดอร์ ได้แก่ F8022 (สัญญาณเอนโค้ดเดอร์ไม่ถูกต้อง), F2001 (ข้อผิดพลาดในการสื่อสาร), และข้อผิดพลาดในการเริ่มต้นระบบที่ไดรฟ์รายงานว่าประเภทมอเตอร์ไม่รู้จักหรือไม่ถูกต้อง ก่อนที่จะสันนิษฐานว่าแผงวงจรล้มเหลว ควรตรวจสอบสายเคเบิลและขั้วต่อเอนโค้ดเดอร์เสมอ การปนเปื้อนหรือความเสียหายทางกายภาพที่ปลายสายเคเบิลเป็นสาเหตุสำคัญของข้อผิดพลาดที่เกี่ยวข้องกับเอนโค้ดเดอร์
Q3: เป็นไปได้หรือไม่ที่จะซ่อมแซมแผงวงจร HFI003 แทนที่จะเปลี่ยน?
A: การซ่อมแซมระดับส่วนประกอบเป็นไปได้สำหรับช่างอิเล็กทรอนิกส์ที่มีประสบการณ์พร้อมอุปกรณ์ทดสอบที่เหมาะสม จุดที่ล้มเหลวทั่วไป ได้แก่ ส่วนประกอบการตรวจจับด้วยแสง ตัวเก็บประจุ และรอยร้าวเล็กๆ บน PCB อย่างไรก็ตาม แม้แต่แผงวงจรที่ซ่อมแซมสำเร็จแล้วก็ต้องได้รับการ ตรวจสอบอีกครั้งบนระบบ Rexroth IndraDrive เพื่อยืนยันการสื่อสารแบบอนุกรมและการทำงานของข้อมูลมอเตอร์อย่างถูกต้อง การซ่อมแซมโดยไม่มีการทดสอบการทำงานบนฮาร์ดแวร์ที่จับคู่กันนั้นไม่เพียงพอสำหรับแกนเซอร์โวที่สำคัญต่อความปลอดภัย
Q4: การเปลี่ยนแผงวงจร HFI003 จำเป็นต้องมีการเปลี่ยนแปลงซอฟต์แวร์หรือพารามิเตอร์บน IndraDrive หรือไม่?
A: หากแผงวงจรที่เปลี่ยนมีข้อมูลพารามิเตอร์มอเตอร์ที่ถูกต้องและตรงกัน IndraDrive ควรจะจดจำมอเตอร์ได้โดยอัตโนมัติเมื่อเปิดเครื่องโดยไม่ต้องป้อนพารามิเตอร์ด้วยตนเอง หากไดรฟ์แสดงคำเตือนการเปลี่ยนแปลงประเภทมอเตอร์ (รหัส C) โดยทั่วไปหมายความว่าข้อมูลของแผงวงจรใหม่แตกต่างจากที่เคยจัดเก็บไว้ในไดรฟ์ ซึ่งต้องแก้ไขก่อนที่ไดรฟ์จะทำงานได้ตามปกติ
Q5: HFI003 ตั้งอยู่ที่ตำแหน่งใดบนเซอร์โวมอเตอร์?
A: แผงวงจรเอนโค้ดเดอร์จะติดตั้งอยู่ที่ ปลายด้านที่ไม่ใช่ไดรฟ์ (NDE) ของมอเตอร์—ด้านหลังของมอเตอร์ตรงข้ามกับเพลาส่งออก อยู่ภายในฝาครอบตัวเรือนเอนโค้ดเดอร์ ติดตั้งโดยตรงหรือรวมเข้ากับชุดเซ็นเซอร์ป้อนกลับ การเข้าถึงต้องถอดฝาครอบเอนโค้ดเดอร์ที่ด้านหลังของมอเตอร์ ซึ่งยึดด้วยสกรูจำนวนเล็กน้อย จัดการด้วยความระมัดระวังเพื่อหลีกเลี่ยงการรบกวนการจัดตำแหน่งเอนโค้ดเดอร์เทียบกับเพลาของมอเตอร์
