| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

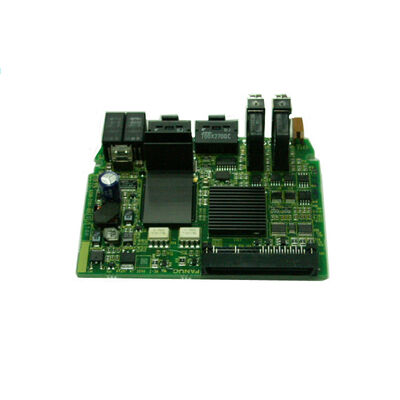

| หมายเลขรุ่น | A20B-2101-0500 |
ซีรีส์ A20B-2101 ครอบคลุมหนึ่งในตระกูล PCB ที่หลากหลายฟังก์ชันการทำงานของ FANUC — แผงไดรฟ์และแผงจ่ายไฟสำหรับเซอร์โวแอมพลิฟายเออร์, แอมพลิฟายเออร์สปินเดิล, โมดูลจ่ายไฟ และไดรฟ์เซอร์โวหุ่นยนต์ในรุ่นและตระกูลผลิตภัณฑ์หลายรุ่น
ซีรีส์นี้ครอบคลุมช่วงตัวเลขที่กว้าง โดยแต่ละกลุ่มของหมายเลขชิ้นส่วนทำหน้าที่ฮาร์ดแวร์ไดรฟ์ที่แตกต่างกันซึ่งได้รับการยืนยันตลอดเซสชันนี้:
บอร์ดควบคุมและพาวเวอร์บอร์ด Beta-i SVM1 (005x–009x):รวมถึง A20B-2101-0050/0051 (PCB ควบคุม Beta-i SVM1 สำหรับ 4i/20i/40i และ 80i/40HVi) และ A20B-2101-0090/0091 (PCB พลังงานสำหรับรุ่น 4A และ 20A SVM1)
บอร์ดไดรฟ์แบบรวม Beta iSVSP (001x–002x):รวมถึง A20B-2101-0012 (บอร์ดไดรฟ์เซอร์โว/สปินเดิล βiSVPM2) และ A20B-2101-0022/0025 (PCB กำลังสองแกนและสามแกนสำหรับซีรีส์ A06B-6134 Beta SVSP)
บอร์ดควบคุมแกนหมุนและเซอร์โว (035x):รวมถึงบอร์ดคลาส A20B-2101-0350 สำหรับการควบคุมแอมพลิฟายเออร์สปินเดิลในการใช้งานไดรฟ์และหุ่นยนต์
บอร์ดจ่ายไฟ (039x):รวมถึงตระกูล A20B-2101-0390/0391/0392/0393 — ได้รับการยืนยันว่าเป็นบอร์ดจ่ายไฟสูง Alpha-i PSM พร้อมจอแสดงผล LED 7 ส่วนและตัวกรองสัญญาณรบกวน
พาวเวอร์บอร์ด (063x–068x–084x):รวมถึง A20B-2101-0631 (แผงจ่ายไฟ), A20B-2101-0681 (แผงจ่ายไฟ) และ A20B-2101-0840 (แผงเชื่อมต่อพลังงาน) ที่ได้รับการยืนยันในเซสชั่นนี้
A20B-2101-0500 อยู่ในช่วง 05xx ระหว่างบอร์ดจ่ายไฟที่ยืนยันแล้ว (039x) และแผงจ่ายไฟที่ยืนยันแล้ว (063x) ตำแหน่งในซีรีส์ที่ครอบคลุมบอร์ดที่ให้บริการอินเทอร์เฟซไดรฟ์เฉพาะหรือฟังก์ชันการกระจายพลังงานภายในระบบเซอร์โวและสปินเดิลอัลฟ่า/เบต้า
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2101-0500 |
| ชุด | A20B-2101 |
| ผู้ผลิต | ฟานัค คอร์ปอเรชั่น |
| พิมพ์ | ไดรฟ์พีซีบี |
| แอปพลิเคชัน | FANUC CNC และไดรฟ์อัตโนมัติ |
PCB ของไดรฟ์ A20B-2101 ให้บริการหลายชั้นภายในสแต็กฮาร์ดแวร์โมดูลไดรฟ์ ขึ้นอยู่กับฟังก์ชันเฉพาะของบอร์ด:
บอร์ดควบคุมเลเยอร์:บอร์ดเหล่านี้ประมวลผลสัญญาณคำสั่งดิจิทัล จัดการอินเทอร์เฟซการสื่อสาร และสร้างคำสั่งขับเคลื่อนเกทสำหรับทรานซิสเตอร์กำลัง พวกมันทำงานที่ระดับแรงดันลอจิก
แผงจ่ายไฟ (แผงสายไฟ / แผงจ่ายไฟ):สิ่งเหล่านี้นำพาเส้นทางเอาท์พุตของมอเตอร์กระแสสูง การเชื่อมต่อบัส DC และฮาร์ดแวร์การตรวจจับกระแส ทำงานที่ระดับแรงดันบัส
แผงเชื่อมต่อและแผงจ่ายไฟ (บอร์ดเชื่อมต่อสายไฟ):รางจ่ายไฟและสัญญาณระหว่างบอร์ดหลายตัวภายในชุดไดรฟ์ ทำหน้าที่เป็นแกนหลักทางไฟฟ้าสำหรับการกำหนดค่าไดรฟ์หลายบอร์ด
A20B-2101-0500 ทำหน้าที่อย่างหนึ่งในบทบาทการทำงานเหล่านี้ภายในโมดูลขับเคลื่อนเฉพาะของโมดูลนั้น — โดยมีฟังก์ชันที่แน่นอนที่ได้รับการยืนยันจากเอกสารประกอบชิ้นส่วนอะไหล่ของโมดูลที่ติดตั้ง
โมดูลไดรฟ์ทำงานผิดปกติ PCB:FANUC CNC หรือระบบขับเคลื่อนอัตโนมัติพัฒนาข้อผิดพลาดที่ติดตามไปยังบอร์ด A20B-2101-0500 ระบุบอร์ดได้จากป้ายหมายเลขชิ้นส่วน การเปลี่ยนจะคืนค่าฟังก์ชันไดรฟ์
สินค้าคงคลังอะไหล่การประชุมเชิงปฏิบัติการ:ศูนย์บริการจะรักษา A20B-2101-0500 ให้เป็นอะไหล่สำรองสำหรับระบบขับเคลื่อนที่ให้บริการ
คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A20B-2101-0500 เป็นบอร์ดที่ถูกต้องสำหรับโมดูลไดรฟ์ของฉัน
อ่านหมายเลขชิ้นส่วนจากฉลากบอร์ดภายในโมดูลไดรฟ์เฉพาะ หากอ่านว่า A20B-2101-0500 แสดงว่าเป็นการเปลี่ยนที่ถูกต้อง การอ้างอิงโยงกับรายการอะไหล่ของโมดูลไดรฟ์ในคู่มือการบำรุงรักษา FANUC ที่เกี่ยวข้อง เพื่อยืนยันบทบาทการทำงานของบอร์ด
คำถามที่ 2: A20B-2101-0500 รองรับการใช้งานกับเซอร์โวแอมพลิฟายเออร์หรือสปินเดิลแอมพลิฟายเออร์หรือไม่
ซีรีส์ A20B-2101 รองรับการใช้งานทั้งระบบขับเคลื่อนเซอร์โวและสปินเดิล บอร์ดที่ได้รับการยืนยันในซีรีย์เดียวกันครอบคลุมไดรฟ์เซอร์โว Beta-i SVM1 (005x–009x), ไดรฟ์รวม SVSP (001x–002x), พาวเวอร์ซัพพลาย PSM (039x) และบอร์ดจ่ายไฟต่างๆ (063x–084x) A20B-2101-0500 ที่ตำแหน่ง 05xx รองรับการใช้งานไดรฟ์เฉพาะที่ได้รับการยืนยันจากเอกสารประกอบของโมดูลโฮสต์
คำถามที่ 3: การเปลี่ยน A20B-2101-0500 ส่งผลต่อพารามิเตอร์เซอร์โวหรือสปินเดิลหรือไม่
ไม่ พารามิเตอร์ของไดรฟ์อยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC การเปลี่ยน A20B-2101-0500 จะไม่ส่งผลต่อค่าพารามิเตอร์เซอร์โวหรือสปินเดิลที่เก็บไว้ หลังจากติดตั้งการเปลี่ยนและคืนกำลังแล้ว ไดรฟ์จะเริ่มต้นการสื่อสารกับ CNC อีกครั้ง และทำงานภายใต้พารามิเตอร์ที่มีอยู่
คำถามที่ 4: ต้องมีความปลอดภัยในการจำหน่ายก่อนเข้าถึง A20B-2101-0500 หรือไม่
โมดูลไดรฟ์มีตัวเก็บประจุบัส DC ซึ่งจะรักษาแรงดันไฟฟ้าที่เป็นอันตรายหลังจากการถอดแหล่งจ่ายไฟหลัก ปฏิบัติตามขั้นตอนการรอคายประจุของคู่มือการบำรุงรักษา FANUC ที่เกี่ยวข้อง และตรวจสอบการคายประจุด้วยโวลต์มิเตอร์ที่ปรับเทียบแล้ว ก่อนที่จะเปิดตัวเรือนโมดูลไดรฟ์
