| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2902-0671 |
FANUC Beta iSVSP เป็นเครื่องขยายเสียงที่คอมพัคต์และบูรณาการ ซึ่งรวมกัน 3 ฟังก์ชันในการขับเคลื่อนในโครงการเดียว:
พลังงานประกอบไฟฟ้าบัสแบบ DC (PSU):เปลี่ยนแปลงพลังงานจากสายไฟแอลซี เป็นความดันของบัสซีซีที่ให้อาหารกับระดับการออกของเซอร์โวและสปินด์ล หน้าที่ที่ต้องการ PSM (Power Supply Module) ที่แยกแยกในตู้อัลฟ่า-i ครบ.
การควบคุมแกนเซอร์โว (SV):การควบคุมเครื่องยนต์ servo บนแกนเครื่องหนึ่งหรือหลายแกน โดยดําเนินการวงจรควบคุมกระแสไฟฟ้าและการสื่อสาร FSSB สําหรับการเคลื่อนไหวแกนที่ควบคุมจากตําแหน่ง
การควบคุมสปินด์ (SP):ควบคุมมอเตอร์หมุนเครื่องสําหรับการควบคุมความเร็ว, การตั้งทิศทาง, และฟังก์ชันความเร็วพื้นที่คงที่
Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedหน่วย SVSP ใช้ปริมาณตู้ที่น้อยกว่ามากกว่าการรวม PSM + SVM + SPM ที่แยกกัน
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2902-0671 |
| การใช้งาน | หน่วยขยายเสียง iSVSP Beta |
| หน้าที่ | โมดูล PCB (พล็อกอินบอร์ดภายใน) |
| ซีรี่ย์ | A20B-2902 |
| ประเภทของไดรฟ์ | เครื่องเชื่อมพลังงาน servo/spindle/power supply |

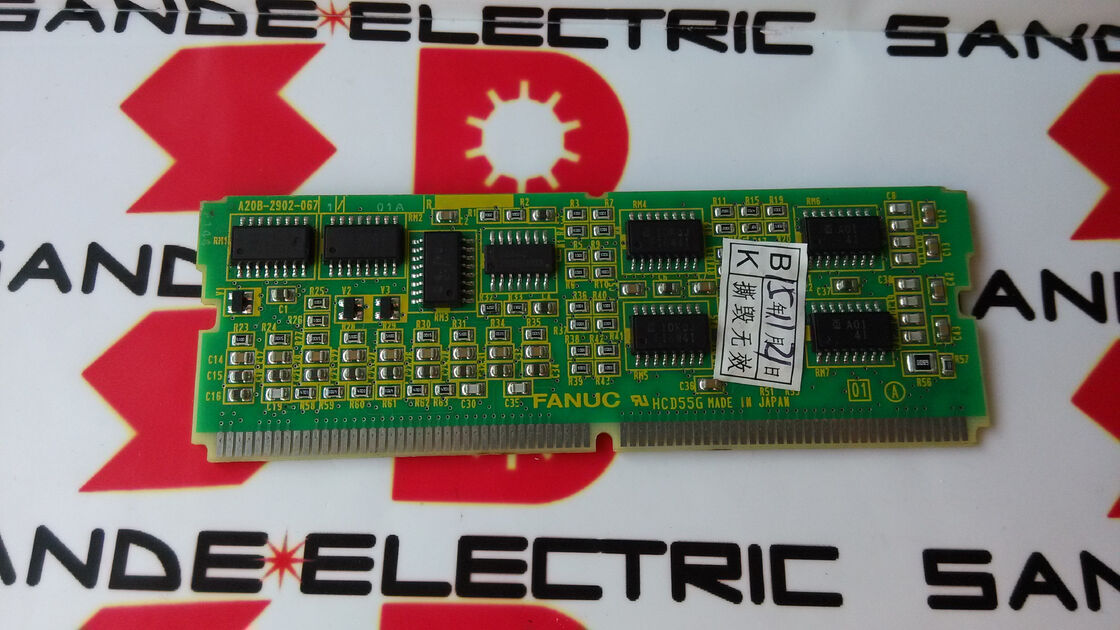

ภายในห้องขยายเสียง Beta iSVSP มี PCB หลายชิ้นทํางานร่วมกันเพื่อนําฟังก์ชันการขับเคลื่อนที่บูรณาการไปใช้งานA20B-2902-0671 เป็นหนึ่งในโมดูล PCB ภายในนี้ หน่วยลูกที่ติดต่อกันที่ให้ฟังก์ชันวงจรเฉพาะ within SVSP ของอิเล็กทรอนิกส์.
ซีรีย์ A20B-2902 ซึ่งถูกพูดถึงในส่วนอื่นในซีรีย์นี้ ครอบคลุมแผ่นลูกลูกที่ติดต่อได้มากมาย จากโมดูลความทรงจําไปยังโมดูลการควบคุม servo ไปยังโมดูลการควบคุม spindleA20B-2902-0671 ถูกจับคู่กับแอพลิเคชั่น Beta iSVSP, ให้ฟังก์ชันวงจรที่ SVSP ต้องการในตําแหน่งโมดูลนี้
เมื่อโมดูล PCB นี้ล้มเหลวฟังก์ชันที่มันให้บริการภายใน iSVSP เบต้าถูกเสี่ยง,หรือการจําหน่ายพลังงาน) หรือพฤติกรรมความผิดพลาดระยะสั้นที่เกี่ยวข้องกับภาวะการทํางานของโมดูลนี้
รุ่นเบต้า i (βi series) เป็นสายสินค้าที่ขับเคลื่อนประหยัดของ FANUC ซึ่งอยู่ในตําแหน่งต่ํากว่ารุ่นอัลฟา-i ทั้งในความสามารถและราคาขณะที่อัลฟ่า-i รองรับการทํางาน servo และ spindle ที่มีประสิทธิภาพสูง, เป้าหมายเบต้า i:
เครื่องมือขนาดเล็ก:เครื่องหมุน CNC ที่มี 2 หรือ 3 แกน ศูนย์แปรรูปขนาดเล็ก และเครื่องฝึกฝนที่อัตราการทํางานของ Alpha-i กว่าสิ่งที่การใช้งานต้องการ
อุปกรณ์ที่ประหยัดดีที่สุดที่ค่าใช้จ่ายต่อหน่วยการขับเคลื่อนสําคัญ และความต้องการของจักรกลในวงจรเข้ากับช่วงความสามารถของ Beta i
ตู้ที่จํากัดพื้นที่:การออกแบบที่บูรณาการของ SVSP ปรับเปลี่ยนลดการใช้งานของตู้เมื่อเทียบกับการตั้งค่า Alpha-i สามโมดูล
A20B-2902-0671 เป็นส่วนหนึ่งของแพลตฟอร์มนี้ที่ให้บริการโมดูลวงจรภายในที่ช่วยให้ Beta iSVSP ส่งการทํางานของเซอร์โว, สปินด์ล และไฟฟ้ารวมกัน
ความผิดพลาดของหน่วย Beta iSVSP:ศูนย์หมุน CNC ขนาดเล็กที่ใช้หน่วยขับเคลื่อน Beta iSVSP พัฒนาสัญญาณเตือนที่ป้องกันการทํางานปกติ การวินิจฉัยระบุโมดูล A20B-2902-0671 เป็นองค์ประกอบภายในที่ล้มเหลวการทดแทนโมดูลนี้ภายในหน่วย SVSP กลับมาทํางานขับเคลื่อนปกติ.
การบํารุงรักษาหน่วย SVSP:ระหว่างการบํารุงรักษาที่กําหนดไว้บนหน่วย Beta iSVSPโมดูล A20B-2902-0671 เปลี่ยนแปลงเป็นส่วนหนึ่งของการอัพเดทระดับบอร์ด.
Q1: A20B-2902-0671 ต้องการที่จะเปลี่ยนด้วยหน่วย iSVSP Beta ครบวงจรหรือไม่หรือโมดูลนี้สามารถเปลี่ยนได้เป็นตัวต่อตัว?
A20B-2902-0671 เป็นโมดูลพล็อกอินส่วนตัวภายในหน่วย SVSP ไม่ใช่หน่วยครบถ้วนเอง หากการวินิจฉัยความผิดพลาดยืนยันว่าโมดูลเฉพาะนี้คือจุดความผิดพลาดการเปลี่ยน A20B-2902-0671 เท่านั้น เป็นการแก้ไขที่ถูกต้องและมีประหยัดการเปลี่ยนหน่วย SVSP ครบถ้วนจําเป็นเพียงเมื่อส่วนประกอบภายในหลายส่วนได้รับความเสียหายหรือเมื่อบ้าน SVSP เองถูกเสี่ยง
Q2: ปฏิบัติการขับขี่อะไรที่สามารถได้รับผลกระทบจาก A20B-2902-0671 ที่ผิดพลาด?
ฟังก์ชันการขับเคลื่อนเฉพาะที่ได้รับผลกระทบขึ้นกับบทบาทวงจรของ A20B-2902-0671 ภายในสถาปัตยกรรม Beta iSVSP การล้มเหลวของโมดูลสามารถส่งผลกระทบต่อการควบคุมแกนเซอร์โว, การควบคุมสปินด์,หรือฟังก์ชันการควบคุมการจําหน่ายพลังงาน ̇ หรือทั้งสามอย่างพร้อมกัน หากโมดูลให้บริการทรัพยากรร่วมกันที่แบ่งปันระหว่างทุกฟังก์ชันรหัสเตือนที่แสดงโดยหน่วย SVSP ลดฟังก์ชันที่ได้รับการเสี่ยง
คําถามที่ 3: A20B-2902-0671 สามารถใช้ได้กับเกณฑ์การจัดอันดับของรุ่น Beta iSVSP ได้หรือไม่?
iSVSP Beta มีให้เลือกในหลายระดับกระแสปัจจุบัน (เช่น SVSP 20/20, 20/40 ฯลฯ) และตัวแปรความดันเข้าไม่ว่า A20B-2902-0671 จะเป็นเรื่องปกติในหลายระดับ หรือเฉพาะระดับหนึ่ง ขึ้นอยู่กับการออกแบบ PCB ภายในของ SVSPยืนยันจากรายการอะไหล่ของหน่วย SVSP รายละเอียดที่สามารถระบุได้จากป้ายชื่อของโมดูลและคู่มือการบํารุงรักษา FANUC เบต้า i Series ก่อนสั่งซื้อ
Q4: มีมาตรการป้องกันความปลอดภัยใดบ้าง ก่อนเข้าถึง A20B-2902-0671 ภายใน Beta iSVSP?
เบต้า iSVSP มีธนาคาร capacitor bus DC ที่บูรณาการ. แม้ว่าขนาดจะคอมแพคต์ แต่ capacitors จะยังคงมีความเข้มข้นอันตรายหลังจากการถอนพลังงานจากสายไฟฟ้า AC.คู่มือการบํารุงรักษา FANUC รุ่น Beta i ระบุระยะเวลารอการปล่อยที่จําเป็นสําหรับรุ่น SVSP รายละเอียดก่อนการเข้าถึงภายใน. ติดตาม LED ตัวแสดงการชาร์จและตรวจสอบการปล่อยด้วยวอลท์เมตร DC ที่ปรับขนาด ก่อนการทํางานกับโมดูลภายใน
Q5: ความแตกต่างระหว่าง Beta iSVSP และ Beta iSV (แค่เซอร์โว) คืออะไร?
หน่วย Beta iSV (Servo) ให้บริการควบคุมแกนเซอร์โวเท่านั้น ✓ ใช้พลังงานบัส DC จากเครื่องพลังงานที่แยกกัน และไม่รวมฟังก์ชันสปินด์หรือเครื่องพลังงานที่บูรณาการBeta iSVSP (Servo / Spindle / Power) เพิ่มการควบคุม spindle ที่บูรณาการและการให้พลังงานบัส DC ที่บูรณาการเพื่อผลิตหน่วยทั้งหมดในหนึ่ง. A20B-2902-0671 เป็นตัวเฉพาะสําหรับ SVSP ครับ มันไม่ใช่โมดูลจากหน่วย SV เท่านั้น
